Как собрать поддон душевой кабины на примере типовых конструций

Особенности душевых кабин с невысоким днищем

Все имеющиеся на современном рынке поддоны для душевых кабин классифицируют по нескольким признакам: габариты, используемый для их изготовления материал, а так же способ установки.

Основная отличительная особенность низкого дна кабины – в его монтаже. Монтируется он методом приклеивания монтажной пеной. Бывают такие «чудо – мастера», которые рекомендуют низкий поддон не крепить вообще.

Это ошибочный взгляд на установку кабины. И прислушиваться к этому мнению не стоит. Низкий поддон подкупает пользователей своей довольно простой сборкой.

Какие бывают?

В конструктивном плане низкие поддоны бывают открытые и закрытые.

Вариант открытого типа – это уголки, они продаются отдельно без стенок и дверец.

Уголок – это даже назвать кабиной сложно, скорое всего несколько составляющих образуют место для принятия душа. Это место для купания снабжено только передней дверцей или одной стенкой. Остальными стенками является стена помещения, в котором устанавливается данное приспособление. В этом случае стены нужно отделывать качественным материалом и сделать хорошую гидроизоляцию. В противном случае могут пострадать соседи, живущие снизу. Закрытые поддоны – это полноценные душевые кабины.
Кабина – она обладает всеми требуемыми достоинствами приспособления для купания. В комплект входит поддон, дверцы, стенки и иногда даже дополнительная фурнитура. Низкое дно нужно устанавливать, соблюдая рекомендации производителя, если работы будут произведены с нарушениями, это чревато серьезными последствиями для вас и людей, живущих этажом ниже.
По форме плоские поддоны бывают: круглые, полукруглые, четырехугольные и так далее.

Плюсы и минусы

Преимущества душевых с низким дном:

В первую очередь нужно отметить удобство эксплуатации. Для того, чтобы забраться в кабину с низким дном, не нужно делать много лишних телодвижений. Сводится к минимуму вероятность получения травм различной тяжести.
Плоская емкость смотрится не так массивно, как глубокая и занимает намного меньше места в ванной комнате. Из этого напрашивается вывод – данная сантехническая продукция смотрится более уместно в помещении небольших размеров. Она не будет загромождать собой все свободное пространство и без того маленького помещения. Такие конструкции бывают еще и углового типа – они займут еще меньше места.
За низким дном намного легче ухаживать. Согласитесь, площадь такого поддона в разы меньше глубокого. Значит, и грязи на нем будет собираться намного меньше.
Плоский поддон выглядит намного эффектнее глубокого. Резервуар с высокими бортами невольно вызывает у нас ассоциации о душевых советских времен. Низкие днища смотрятся более выгодно в интерьере современных ванных комнат.
Чаша с низкими бортами мало весит, поэтому ее легко транспортировать и устанавливать.

Недостатки:

Вам придется окончательно отказаться от мысли принять ванну, пускай даже сидячую. Теперь – только душ.
Низкие поддоны холодные, по одной простой причине – в них не скапливается и не задерживается теплая вода. Она моментально уходит в сливное отверстие.
У такой душевой низкая герметичность. Пространство внутри кабины прогревается намного медленнее. Принимая водные процедуры можно замерзнуть.

Кабины душа, с глубоким поддоном достаточно неплохо объединяют в себе характеристики уже полюбившегося всем душа и ванной в последних ее традициях.

Поддон, произведенный из акрила, может быть задействован как для проведения гигиенических процедур, так и для купания маленьких членов вашей семьи, стирки вручную, помывки животных и других целей.

Очень высокий поддон требует дополнительного упрочнения, поэтому бокс кабины состоит из прочной стали, проходящий под его днищем и поднимаясь стенками сбоку к крыше. Сами же боксы состоят из металла, акрила, а стек соединен с сифонной трубкой.

Стенки кабины обычно производят из стекол, а на ее крыше могут быть расположены осветительные приборы и вентиляционные шлюзы. Внутри душевой кабины может быть оборудована панель для массажа, а также полки и подставки для шампуней, гелей для душа, мыла.

Подготовка основания

Установка поддона для душа на подготовительном этапе включает целый ряд важнейших мероприятий.

Подводка канализации

Выравнивание пола стяжкой

Чтобы вода из поддона выходила легко и быстро, необходимо размещать канализационные трубы ниже уровня слива. При этом трубы должны располагаться под уклоном. В итоге, чтобы подиум оказался на нужной высоте, необходимо поднять уровень пола в ванной и уложить под него канализацию.

Если это невозможно, устанавливают поддон на бетонном возвышении, куда заводят трубы. Вариант не самый привлекательный, так как остальная часть коммуникаций остается на виду. Альтернатива – размещение трубопровода в полу, но с врезкой в стояк в другом месте – еще менее популярна.

Подводка водопровода

Трубы укладывают на стену в защитной оболочке, реже – врезают в стены. К водопроводу подключают смеситель, а это процедура простая.

Если устанавливают гидробокс, к нему подводят электропроводку. Подключать гидроблок можно через розетку. Последнюю монтируют согласно нормам СНиП.

Отделка пола

Повышают уровень пола с помощью бетонной стяжки. Заливать ее лучше в 2 этапа, касается это всего пола и подиума. Если делают только возвышенную площадку, обязательно соблюдают требования по уклону – 1–2 см в ванной и 3 см для подиума. Участок душевой гидроизолируют. Рекомендуется использовать пропиточные материалы – они эффективнее.

В ванной пол заделывают плиткой. Это самый доступный и практичный вариант. Если поддон не вмуровывают, а ставят на пол, сначала настилают плитку, а затем монтируют устройство.

Стены

Участок, находящийся в душевой кабинке, гидроизолируется. Затем заделывается плиткой и водостойкой затиркой. Можно использовать облицовочный камень, наподобие керамогранита или натурального базальта.

Если ставят стеклянную кабинку с 4 стенками, гидроизолировать дополнительно не нужно.

Основные сложности при установке

В комплекте к каждой модели сантехнического оборудования прилагается инструкция по сборке душевой кабины. Инструкция подробно, шаг за шагом описывает процесс сборки прибора, но часто умалчивает о сложностях, с которыми может столкнуться неопытный мастер.

Принимаясь за монтаж кабинки, нужно быть готовым к следующим нюансам:

Сборка душевой кабины должна производится на абсолютно ровный пол. Поэтому перед началом работы пол в ванной обычно вскрывают, а затем заливают стяжкой, выставляя его по лазерному уровню. Если пол в санузле неровный, то качественно установить душевую практически невозможно.
Правильно выбрать место, куда выполняется установка душевой кабины, самостоятельно довольно сложно. Ведь этот сантехнический прибор размещают в непосредственной близости не только от канализации и водопровода, но также рядом с вытяжкой и электропроводкой. Чем дальше место монтажа от коммуникаций, тем сложнее его подключать.
Для подключения кабины обязательно используют проточные водяные фильтры тонкой или грубой отчистки. Фильтр готовит воду к поступлению в прибор, очищает ее от примесей, чтобы душевая служила как можно дольше.
Для установки душевой требуется качественная гидроизоляция. Причем опытные сантехники рекомендуют изолировать не только пол, но и прилегающие стены.

Какое основание для поддона лучше

Установка душевого поддона может производиться различными способами:

на фундамент из кирпича; на пластиковые опорные детали; на металлический каркас.

Выбирают основание в зависимости от комплектации модели и ее технологических характеристик. Необходимость в фундаменте связана с тем, что сливное отверстие обязано располагаться выше уровня линии канализации, чтобы вода хорошо уходила. Мастера считают, что угол наклона от днища до входа в канализационную магистраль должен быть не менее 3 градусов. Если невозможно сделать пьедестал либо опустить канализационный вход, потребуется специальный насос для откачки воды.

Большинство глубоких моделей оснащено специальным каркасом из металлопрофиля. Но если поддон тонкостенный, ноги купающихся быстро продавят дно между направляющими, особенно если владельцы ванной не отличаются хрупкой конституцией. В этих местах у акриловых вариантов могут даже образоваться сквозные трещины. Поэтому глубокие тонкостенные поддоны также требуют устойчивого фундамента.

Здесь необходимо отследить качество укладки канализационных магистралей, чтобы сливное отверстие было выше отвода, и вода быстро покидала емкость. Сам элемент крепится к полу при помощи клея или цементной плиточной смеси.

Чугунные элементы обычно просто ставят на пол. Их высоты достаточно для надежного слива в канализацию. То же самое касается изделий из камня. Но здесь может возникнуть проблема с сифоном. Его придется обустраивать прямо на поверхности пола либо подсоединять гибкий агрегат и прятать его в специально обустроенную нишу в стене.

Рассмотрим, как смонтировать разные типы фундаментов при установке душевых поддонов.

Металлический либо пластиковый каркас

Если вы все-таки выбрали этот тип основания, много времени для монтажа не потребуется. Основными действиями здесь будут:

Выравнивание ножек с помощью строительного уровня. Сама установка душевого поддона. Присоединение к канализации и фиксация сливного отверстия.

Под днищем можно разместить плиту экструдированного полистирола для теплоизоляции участка. Таким же образом используют и монтажную пену

Это особенно важно в случае установки стальных поддонов. Она также поможет снизить звук от падающей воды

Чтобы обезопасить тонкое днище и придать конструкции устойчивости, можно сделать съемную опалубку и залить бетон. Установка душевого поддона будет осуществляться на получившийся пьедестал. У этого способа есть минусы: невозможно проверить и устранить протечку. Заменить узел канализации, да и подвести сифон тоже довольно сложно. Как вариант, придется использовать гибкие соединения и прятать сифон в нишу в стене.

Установка душевого поддона на кирпичный фундамент

Это отличное решение для большинства поддонов, позволяющее исключить любые деформации и продлить срок использования сантехники. Главное, выбрать место, где будет установлен сифон.

Кирпичи в этом случае укладываются не только по периметру изделия. Иначе днище со временем прогнется. В конструкциях с ножками для устранения этого недостатка предусмотрена дополнительная опора по центру. Поскольку там есть выпуклость, подобную модель на плоский кирпичный фундамент не установишь. Нужно предусмотреть выемку под этот бугорок.

Правильная методика создания кирпичного основания такова:

Очерчивают линии фундамента по нужным размерам. Замешивают раствор цемента для кладки. Наносят несколько мазков состава на пол при помощи шпателя. Кладут первый ряд кирпичей, начиная с угла, и пристукивают их киянкой для лучшего прилегания к полу. Толщина шва должна быть 5–7 мм. Затем кладут второй и последующие ряды кирпичей, не забывая оставить отверстие для контрольного доступа и демонтажа. Высота кладки зависит от нужной высоты пьедестала. Пока подсыхает раствор, монтируют элементы сантехники.

Установка душевого поддона проводится через 3 дня, когда кладка полностью встанет.

В качестве опоры в центре днища может выступать сварной каркас из металлических уголков 20 на 20 мм. Он устанавливается между рядами кирпичей и к полу закрепляется дюбель-гвоздями. Акрил от трения об металлические поверхности стоит защитить слоем изолирующей резины, наклеенной на металл.

Глубокий поддон на высоком фундаменте потребует создания лесенки к входу в душевую кабинку. Ступеньки можно создать из бетона или кирпичей и обложить плиткой. Стены за поддоном отделывают плиткой или другим водонепроницаемым материалом. Плиточный клеящий состав также должен обладать отличной влагоустойчивостью.

Видео: сборка поддона для душа

Полезная информация из видеоролика поможет вам самостоятельно установить сантехническое оборудование.

Сборка акрилового поддона:

Намерения изменить обстановку ванной комнаты в квартире муниципального жилого дома не являются исключительной прерогативой владельца квартиры. Собственникам муниципального жилья следует помнить о существующих правилах, связанных с реконструкцией помещений и коммуникаций. Только по факту получения соответствующего разрешения от властей можно начинать проводить строительные или монтажные работы.

Выбор душевой кабины

Выбор душевой кабины зависит, в первую очередь, от эстетических ожиданий и бюджета владельца квартиры.

Типы душевых кабин

Условно душевые кабины можно поделить на три типа:

простые душевые уголки. Это обычные кабинки, которые в большинстве своем не имеют крыши, а роль боковых стенок выполняют стены ванной комнаты. Они выполняют только функции душа и не требуют особых навыков для выполнения монтажа;
простые душевые кабинки. Более дорогие по стоимости, они имеют 4 стенки и крышу. Обычно оборудованы несколькими форсунками, напор воды из которых можно регулировать, а так же имеют функцию гидромассажа;
многофункциональные душевые кабины и боксы. Это кабинки с богатым техническим оснащением – душ шарко, генерация пара, турецкая баня, функция «тропический дождь» и т.д. Часто такие модели оснащаются разнообразными подсветками, радио. Из-за обилия функций они довольно сложны в монтаже и требуют наличия определенных навыков.
Помимо этого, кабинки различаются материалом изготовления поддонов (акрил, пластик, сталь, чугун), материалом изготовления дверок (ударопрочное стекло, пластик), типом открывания (распашные, раздвижные, двустворчатые, складывающиеся). Размер и форму кабины следует выбирать исходя из площади ванной комнаты.

Как собирать душевую кабину 120х80 с глубоким поддоном — с чего начинается сборка?

При получении душевой кабины полностью изучите комплектацию, заявленную производителем. Приготовьте заранее место для осмотра поставки.

Для того чтобы разложить элементы кабины и сверить их количество с комплектом, потребуется помещение большего метража, чем ванная комната. Не менее придирчиво стоит осмотреть стеклянные двери на наличие сколов либо повреждений.

Непосредственно перед самой сборкой душевой кабины требуется приготовить необходимый инструмент и дополнительные элементы, которые могут понадобиться вам в процессе работы. Лучше проверить и заранее создать необходимый резерв саморезов, гаек, шайб.

Помните, что помещение для установки душевой кабины должно быть идеальным по коммуникациям — налажены выходы горячей и холодной воды, канализационный слив, сеть 220 В и т.д. Если все перечисленное ранее у вас готово — смело можно начинать сборку!

Придерживаясь точного выполнения инструкций и схем сборки, вы можете избежать серьезных переделок. Однако если прилагаемая к кабине инструкция пожелала быть только на непонятном языке и с непонятными иероглифами, надеемся, наш инструктаж пойдет вам во благо.

Установка экрана

Примерьте декоративный экран, заправив верхнюю часть экрана под кромку поддона. Отрегулируйте пластиковые углы для крепления экрана и затяните их гайками.

Крепится экран саморезом, который продевается через направляющую для декоративной хромированной или белой заглушки, потом проходит через экран и фиксируется в пластиковом Г-образном упоре для крепления экрана.

Закройте шурупы декоративными хромированными или белыми заглушками.( смотря какие идут в комплекте поставки)

По такой инструкции, вы сможете собрать поддон для душевой кабины любого размера. Будь то угловой, ассиметричный или прямоугольный. Разница только в форме поддона, процесс сборки не меняется

Подготовка места под душевую кабину

Монтаж душевого поддона осуществляется одним из следующих методов:

на специальном металлическом каркасе;
на опорах из пластика;
непосредственно на ровную поверхность.

Для начала тщательно подготавливается место, где планируется размещение будущей душевой кабинки

Особое внимание следует уделить выравниванию поверхности пола, если планируется установка поддона прямо на него, то есть без использования каркаса или опоры. При установке поддона в каркасном или деревянном строении дополнительно выполняется изоляция стен с использованием рубероида или же пленки из полиэтилена

Гидроизоляция душевого поддона

Кроме того, следует убедиться в прочности устанавливаемого поддона: в случае, если конструкция прогибается под вашим весом, поддон обязательно следует усилить, используя доски, монтажную пену, кладку из кирпичей или плиты пенополистирола. Один из самых простых вариантов усиления — залить пространство под основой кабинки бетоном. Выполнить работу можно одним из двух возможных вариантов: можно сделать бетонную первоначальную стяжку пола только в том месте, где планируется размещение кабинки, либо же полностью залить и выровнять всю площадь ванной комнаты.

Совет! Стальной поддон отличается повышенной шумностью, поэтому при его установке следует обязательно залить под дно душевой кабинки монтажную пену — это поможет устранить или хотя бы уменьшить громкий шум от льющейся сверху струи воды.

Кроме подготовки пола, необходимо правильно смонтировать трубы, а также проложить электропроводку для душевой кабины. Все трубы должны быть с удобными выходными отверстиями, чтобы было несложно подключить к ним шланги

Что касается электропроводки, то она делается скрытой и обязательно влагостойкой, при этом важно делать как можно меньшее количество скруток. Подводка кабеля электропитания выполняется при помощи трехжильного медного кабеля с двойной изоляцией, сечение которого от 2,5 мм

Обязательно устанавливается УЗО, прокладка кабеля осуществляется напрямую от электрощита.

1 Разновидности душевых поддонов

Перед покупкой душевого поддона важно выбрать конкретный образец, который будет отвечать всем необходимым требованиям. Подобные изделия отличаются между собой материалом изготовления, способом установки и стоимостью

Наибольшей популярностью на сегодняшний день пользуются поддоны, выполненные из следующих материалов:

листового металла;
литого чугуна;
акрила;
керамики.

Металлические изделия отличаются своей доступностью и отличной прочность. Внутренняя поверхность покрывается устойчивой к истиранию эмалью, которая повышает срок службы. Основным недостатком является значительный шум, который будут издавать капли воды при падении. Особенно актуальна эту проблема для больших семей, поскольку ранний подъем с принятием душа помешает отдыхать соседям.

Наибольшей популярностью среди потребителей пользуются акриловые основания, благодаря своей низкой стоимости и большому разнообразию изделий. Современные технологии позволяют придать пластику любую форму. Абсолютно бесшумным поддон назвать сложно, но в сравнении с листовым металлом показатели дискомфорта значительно ниже. Среди недостатков отмечают невысокую прочность, поскольку при большой нагрузке изделие способно потерять форму или расколоться.

Дороже всего обойдется модель из литого чугуна. Она отличается хорошими показателями прочности, бесшумности и надежности. Большой вес требует прочного основания и опор при установке. Основным недостатком чугуна является его низкая теплопроводность. Без дополнительного подогрева он долго нагревается. Именно поэтому в первые несколько минут принятия душа ногам придется испытывать легкий дискомфорт.

Менее популярным материалом является керамика. По всем показателям такие поддоны занимают среднее положение. Достаточная прочность, отсутствие шума и доступная стоимость делают их неплохим вариантом при выборе изделия по соотношению цена и качество.

В список отличительных характеристик входят размер стенок, геометрическая форма и расположение сливного отверстия. Большие бортики, высотой более 20 сантиметров, позволяют свести к минимуму вероятность переполнения поддона и протечки. Однако они могут стать препятствием для пожилых людей или детей. Для монтажа большое значение имеет форма и место под слив. Поэтому придется уделить какое-то время правильному размещению поддона в ванной комнате, чтобы не проводить лишние трубы и не долбить стены.

Подготовка помещения

Прокладка коммуникаций

Установка душевой кабинки предполагает достаточно серьезную реконструкцию всей ванной комнаты, так что браться за работу стоит в самом начале ремонта.

На первом этапе нам нужно подготовить все коммуникации:

После снятия отделки со стен и пола берем перфоратор с насадкой-долотом и проделываем в стенах штробы для труб водоснабжения. В штробы устанавливаем кронштейны, к которым крепим полиэтиленовые или металлопластиковые трубы, присоединенные к стоякам горячей и холодной воды. После этого закрепляем выводы труб на стене и заделываем штробы строительным раствором. Так же поступаем и с полом: проделываем канавку, в которую укладываем канализационную трубу, подключенную к стояку. Вывод располагаем на уровне пола таким образом, чтобы к нему можно было подключить сифон, расположенный под поддоном. Если в ванной нет розетки, то делаем еще одну штробу, в которой укладываем кабель для подключения кабинки к электросети

Обратите внимание! Кабель стоит поместить в гидроизоляционную гофротрубу или пластиковый короб. Как правило, установка душевой своими руками в квартире требует вмешательства и в вентиляционную систему

Кабинки открытого типа не являются герметичными, потому при их использовании в помещении возрастает уровень влажности

Естественной вытяжки для ее удаления явно не хватит, так что нам нужно прочистить воздуховод и разместить в нем вытяжной вентилятор.

Только после того, как все коммуникации будут проложены, можно приступать к отделке стен и пола.

Гидроизоляция и отделка

Как мы отметили выше, наличие душевой кабинки практически всегда приводит к повышению влажности в ванной комнате. Соответственно, во избежание поражения плесневыми грибками нам необходимо выполнить ряд мероприятий.

Работаем по такой схеме:

Выполняем черновое выравнивание стен и пола

Особое внимание уделяем участку под душевой. Затем обрабатываем бетон проникающим антисептиком. Делается это для того, чтобы максимально уничтожить колонии микроорганизмов и споры плесневых грибов, находящиеся в порах

На стены наносим проникающую грунтовку на основе жидкого акрила. Она не только создаст дополнительный влагозащитный барьер, но и обеспечит сцепление облицовки с основанием. Гидроизоляцию пола выполняем по одной из двух доступных технологий. Можно уложить на основание водонепроницаемую мембрану, а можно нанести жидкий состав на основе битума или каучука

Обмазочная гидроизоляция является более трудоемкой, но в то же время она значительно эффективнее. Поверх гидроизоляции укладываем армированную стяжку толщиной около 5 см. Класть кафель на битум или мембрану из ПВХ, сами понимаете, проблематично. Используя влагостойкий клей на цементной основе, облицовываем пол и стены кафельной плиткой. После полимеризации клея затираем швы пастой, в состав которой обязательно должен входить силикон – так жидкость не будет просачиваться к бетону.

Конечно, из-за всех дополнительных гидроизоляционных мероприятий цена отделки возрастет, но альтернативы, пожалуй, и нет. Защищать помешение от влаги нужно в любом случае, и чем эффективнее мы это сделаем, тем более комфортным будет микроклимат в ванной комнате.

Установка стенок и дверей

Если вы дошли до монтажа стенок и дверцы, вопрос, как собрать на данном этапе душевую кабину своими руками, уже не представляет сложности. Форма и материал этих элементов могут быть разными, однако в первую очередь всегда устанавливается та стенка, на которой фиксируется автоматика.

Установка дверей душевой кабины

Все устанавливаемые модули в обязательном порядке промазываются герметиком, однако делать это лучше после того, как вся конструкция будет собрана «вчерновую». До этого момента специалисты рекомендуют оставлять небольшой люфт, не фиксируя элементы жестко. Это позволит скорректировать положение стенок и дверцы по уровню.

После установки электрооборудования душевая кабинка оставляется до набора прочности герметизирующего состава.

В общем виде последовательность выполнения работ при монтаже ограждений выглядит следующим образом:

Пазы направляющих перед установкой стекол промазываются герметиком.
Стойка присоединяется к арке при помощи саморезов.
На стеклянные вставки перед монтажом устанавливается уплотнитель.
Нижние направляющие, находящиеся на поддоне, также смазываются герметиком.
Устанавливаются стекла.
Боковые панели на поддоне фиксируются мелкими саморезами с шайбами.
Места стыков герметизируются.
Производится проверка электрооборудования (наличие и работоспособность).
Собранная душевая кабина оставляется для высыхания герметизирующего состава.

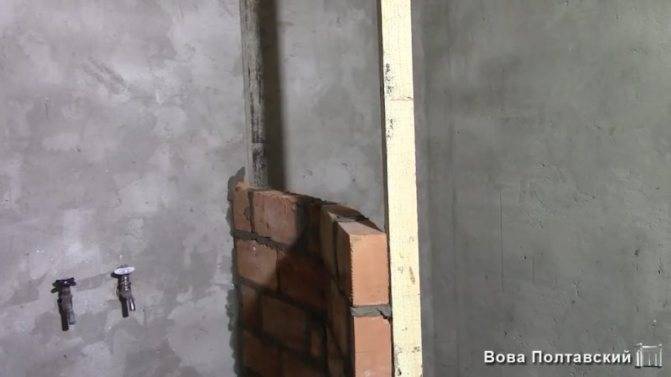

Строим душевую перегородку из кирпича

Перегородка в душе – это стенка, препятствующая прямому попаданию воды внутрь помещения, а также ее разбрызгиванию на сантехнические устройства и бытовую технику. Основным материалом для данного процесса все также послужит кирпич. Изначально на стенах и в местах углов перегородки закрепляются вертикальные направляющие из деревянного бруса, по которым можно более точно соблюдать уровень. Это не обязательный пункт работ, но опытные мастера рекомендуют это сделать для удобства.

Замешиваем раствор для кладки кирпича. Стандартные пропорции для кладки кирпича: 1 часть цемента на 4-5 частей песка. Воды добавлять на глаз, чтобы раствор получился не слишком жидким.

Кирпичная стена выкладывается ребром, при этом соблюдается принцип «в разбежку». С каждым уложенным кирпичом проверяется уровень по горизонтали и вертикали.

Относительно высоты стены – как правило, соблюдается расстояние +30 – +40 см от уровня душевой лейки.

Для усиления слабых мест используется армирующая «перфолента», а между рядами кирпичей, со стороны стены, рекомендуется закрепить куски арматуры. Они предназначены для связки кирпичной кладки с основной стеной.

Выполняется этот процесс путем сверления отверстий в стене и помещения в них арматурных обрезков, длиной 20-30 см, в дальнейшем они замуруются раствором и торчащая их часть скрепит кирпичную стену с основной.

Закладка металлических частей деталей происходит через каждые 2-3 ряда.

Завершив возведение перегородки, остается только снять деревянные направляющие бруски, и дождаться застывания раствора. На это потребуется порядка 48 часов. Итоговое время полного схватывания может варьироваться, в зависимости от микроклимата в комнате.

Сборка угловых душевых кабин Erlit

Как собрать угловую душевую кабину Erlit своими руками, мы расскажем на примере инструкции по сборке душевой кабины Erlit 3509. Душевые кабины торговой марки Erlit являются одними из самых качественных и лучших на Российском рынке. Залог успеха этой торговой марки, это высочайшее качество и приемлемая цена.

По этой инструкции вы сможете собрать не только почти все душевые кабины Erlit, но и душевые кабины Китайского производства других торговых марок.

Душевая кабина может использоваться в квартирах, домах или отелях – ее установка во всех случаях будет простой и безопасной, а применение принесет удовольствие и пользу для здоровья.

Душевые кабины торговой марки ERLIT сочетают в себе все самые последние разработки компании, внедряемые для того, чтобы сделать продукт еще более качественным и удобным в эксплуатации.

Приобретенное изделие под торговой маркой ERLIT произведено в соответствии с современными Европейскими директивами 2006/95/ЕС, 2004/108/ЕС.

Помимо этого, изделия торговой марки ERLIT удовлетворяют требованиям Технического регламента Таможенного Союза и адаптировано для эксплуатации в Российской Федерации.

Пожалуйста, внимательно изучите настоящее руководство по установке и эксплуатации для того, чтобы обеспечить изделию максимально безопасные и эффективные монтаж, использование и обслуживание.

Компания-производитель оставляет за собой право не уведомлять конечного пользователя о различиях в инструкции для устаревшей модели и нового, улучшенного варианта душевой кабины

ОБЩИЕ СВЕДЕНИЯ

Душевая кабина предназначена для принятия водных процедур.

В изделиях ERLIT, в зависимости от модели, применяются следующие функции: ручного душа, гидромассажные форсунки, тропического душа, электронный пульт управления с FM радио,вентилятор, внутренняя подсветка.

Необходима установка фильтров механической очистки воды и устройства защитного отключения электричества УЗО (для кабин с электрикой).

Внимание! Установка гидромассажной кабины должна производиться квалифицированным специалистом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Используемое электрическое напряжение 220V ± 10%; Внутреннее напряжение кабин 12V.
Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин.
Температура горячей воды, подаваемой к кабине не должна превышать 70°С.
Уровень ввода канализации должен быть ниже не менее чем на 70 мм от уровня слива поддона душевой кабины.
Максимальная нагрузка на поддон 210 кг.
Присоединительные размеры горячего и холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм).
По окончанию пользования кабиной, необходимо перекрыть подачу холодной и горячей воды в кабине и выключить внутренние потребители электроэнергии.

ЗАПРЕЩЕНО

Использовать кабину не по назначению
Устанавливать кабину на улице
Находиться в душевой кабине в состоянии алкогольного и наркотического опьянения
Находиться в душевой кабине вдвоем
Вставать на край поддона
Использовать кабину людям с боязнью замкнутого пространства
Использовать кабину детям и пожилым людям без присмотра близких
Чистить душевую кабину при помощи абразивных и агрессивных моющих средств.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Кабины транспортируются крытым транспортом.

Если кабина для монтажа доставлена из холодного помещения в теплое, то необходимо чтобы изделие приняло температуру окружающей среды.

После покупки товара, для постановки на сервисное обслуживание, необходимо хранить товар в упаковке до установки и приема на гарантию.

Сборка угловой душевой кабины Erlit видео

https://youtube.com/watch?v=GFYiLuBl0bo

Выводы и полезное видео по теме

Полезная информация из видеоролика поможет вам самостоятельно установить сантехническое оборудование.

Сборка акрилового поддона:

Появились вопросы, заметили неточности или хотите дополнить этот материал ценными сведениями? Оставляйте свои комментарии в расположенном ниже блоке. А может вам приходилось самостоятельно собирать поддон для душевой – поделитесь опытом с нашими читателями.

Монтаж керамического поддона или днища из литого камня

К тяжелым конструкциям, которые устанавливаются без ножек, без подставок, прямо на пол, относят поддоны из литого камня или керамики. Их конструкция имеет нишу для сифона. Если же конструкция монолитная, то есть только отверстие слива. Для монолита используется гибкая система слива. Иногда его устанавливают на пьедестал:

Пол покрывается гидроизоляцией.
Стелется сверху стяжка из цемента.
С учетом высоты сливной системы, выкладывается кирпич по периметру поддона.
Подсоединяется к поддону сифон, его выходной патрубок – к трубе отвода.
Монтаж дна выполняется с уже установленной сливной системой. Поэтому он устанавливается на цемент так, чтобы труба отвода и сифон попали каждый в свою нишу, созданную специально для них.

Пьедестал с лицевой стороны облицовывается керамической плиткой или мозаикой. Все места стыков душевого уголка обрабатываются герметиком.

Как собрать поддон душевой кабины: особенности монтажа типовых вариантов
