Как сделать ветрогенератор своими руками: устройство, принцип работы + лучшие самоделки

Ветряки для дома своими руками, механика ветрогенератора

Суть работы ветрогенератора – превращение кинетической энергии ветра в электрическую. Каждый элемент системы выполняет свою функцию:

Ветряное колесо, лопасти. Улавливают движение воздушных масс, вращаются и приводят в движение вал.

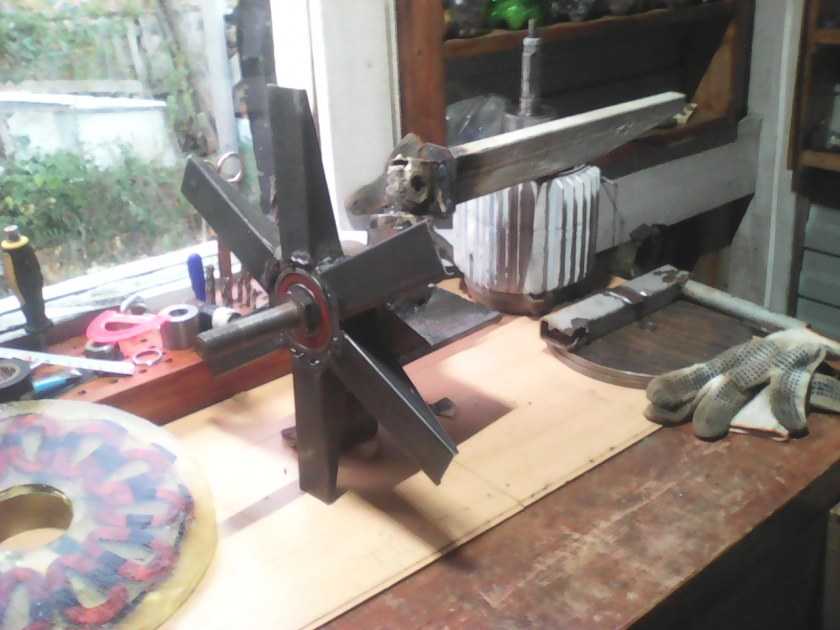

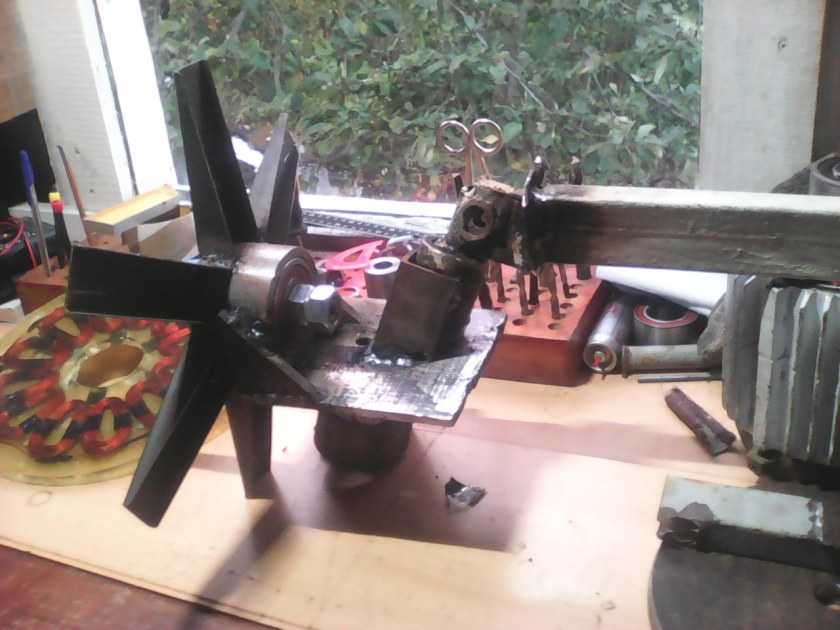

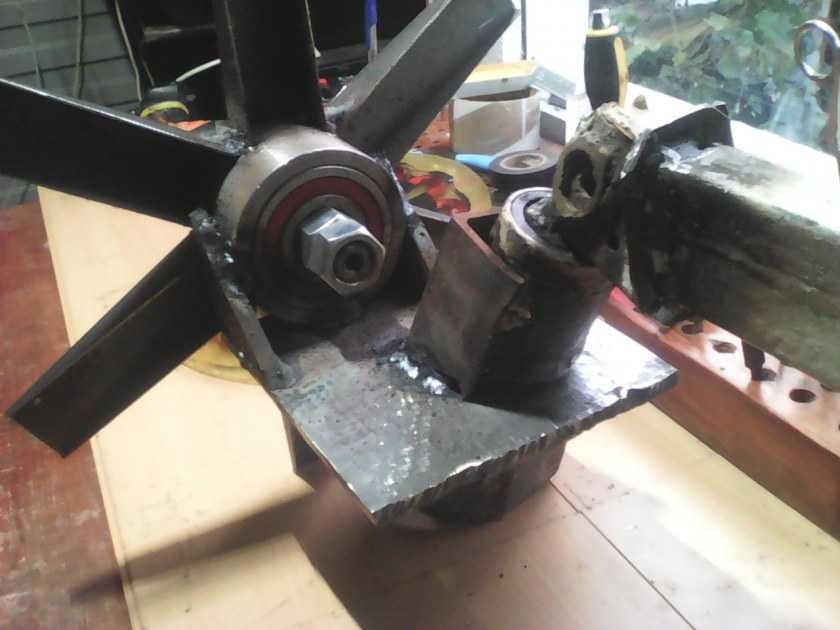

На валу может быть сразу установлен генератор, а может быть угловой редуктор, который передаст движение вниз на кардан. Благодаря использованию редуктора можно добиться повышения оборотов (мультипликатор).
Генератор – преобразует вращательную энергию в электрическую. Если генератор выдаёт стабильный ток, то его цепляют к аккумуляторам. Если нет – промежуточно устанавливается реле-регулятор напряжения.
Аккумуляторов в системе может и не быть, но с ними работа более стабильна – они используют ветреные часы для подзарядки и расходуют накопленный потенциал, когда ветер стихает.
Инвертор – служит для преобразования напряжения в нужную величину, например, в 220V. Нужен для удобства, поскольку большинство приборов рассчитаны на такое напряжение. Но назначение ветряка может быть различным, поэтому не в каждую схему включают инвертор.
Анемоскоп – прибор, который используют для мощных ветроустановок. Он собирает данные о скорости и направлении ветра. В самодельных конструкциях практически не встречается

Обычно делают небольшой флюгер и поворотный механизм.
Мачта – или опора, на которой будет закреплён пропеллер
На высоте больше шансов поймать стабильный и сильный ветер, поэтому важно уделить внимание мачте, которая должна выдерживать нагрузки.

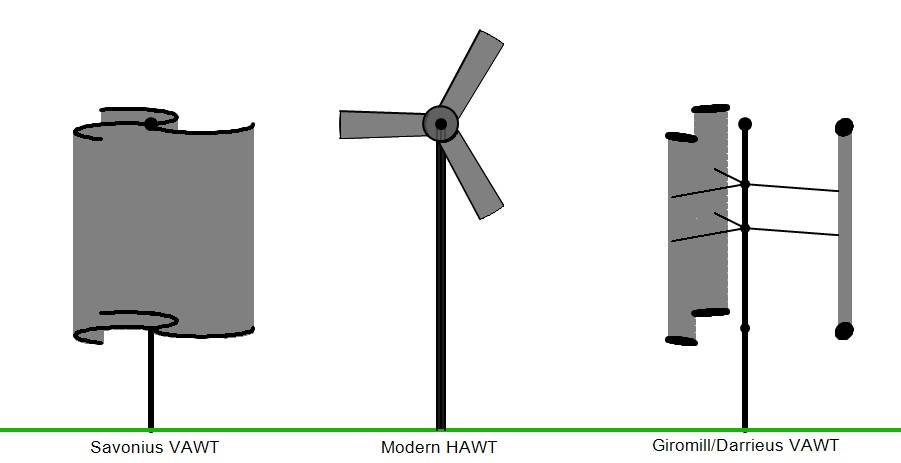

Ветряки могут быть горизонтальными (с классическим воздушным винтом) и вертикальными (роторные). Горизонтальные установки имеют наибольший КПД, поэтому их чаще всего воспроизводят при самостоятельном изготовлении.

Генератор вертикального типа

Но такие ветряки нужно поворачивать навстречу ветру, поскольку при боковом потоке он перестаёт работать. А роторный ветрогенератор, сделанный своими руками, тоже имеет свои преимущества.

Конструкция вертикальных систем может сильно отличаться, но есть у них общие особенности.

• Вертикально расположенные турбины поймают ветер, откуда бы он ни дул (горизонтальные модели нужно оснащать направляющей), что очень удобно, если ветер в конкретной местности не стабильный, переменный.
• Такую конструкцию можно расположить прямо на земле (конечно, если там будет достаточно ветра).
• Сделать установку проще, чем горизонтальную.

Единственный минус – относительно невысокий КПД.

Агрегат аксиального типа

Так как рынок насытился неодимовыми магнитами, стоимость этих изделий значительно снизилась. В результате можно на их основе собрать эффективный ветряк. Основой аксиального генератора станет ступица с тормозными дисками от машины. Перед началом работ ее необходимо очистить, проверить и смазать подшипники, а также покрасить.

Установка магнитов

Всего потребуется около 20 магнитов размера 20х8 мм. При желании можно использовать и большее количество этих изделий. Однако в такой ситуации следует руководствоваться двумя правилами:

• Если генератор будет однофазный, то число магнитов должно соответствовать количеству полюсов.
• Для трехфазного устройства следует придерживаться соотношения полюсов и катушек соответственно 2/3 или 4/3.

Магниты просто наклеиваются на диски ротора, но при этом их полюса должны чередоваться. Чтобы все сделать правильно, стоит предварительно изготовить шаблон-шпаргалку. Предпочтение следует отдать магнитам прямоугольной формы, так как при работе они создают магнитное поле по всей длине. Также следует отметить, что противостоящие магниты должны иметь разные полюса.

Выбор типа генератора

При сравнении одно- и трехфазного устройства, предпочтительнее выглядит второе. Одним из основных недостатков однофазного генератора являются вибрации, возникающие при работе. Причина их появления кроется в разнице амплитуд тока, так как его отдача происходит неравномерно. Благодаря компенсации фаз в трехфазной модели, поддерживается постоянная мощность.

Кроме этого отдача однофазного устройства примерно на 50% меньше. На этом преимущества 3-фазного генератора не заканчиваются. Так как при его работе не возникает вибрация, то шумовые показатели всей ветряной установки будут существенно ниже. При этом не стоит забывать и об увеличении срока эксплуатации, если выбор пал на трехфазную модель генератора.

Изготовление катушек

В создаваемом ветряке процесс зарядки батареи должен стартовать при частоте вращения ротора в 100−150 об/мин. Таким образом, общее число витков на всех катушках находится в диапазоне 1000−1200.Если эти цифры разделить на количество используемых катушек, то можно рассчитать число витков на каждой из них.

Следует помнить, что благодаря увеличению количества полюсов можно повысить мощность всей установки при работе на низких оборотах. На характеристики самодельного генератора серьезное влияние оказывает не только количество магнитов, но и их толщина. Общую мощность генератора можно рассчитать опытным путем. Для этого после изготовления одной катушки ее следует прокрутить в устройстве и измерить напряжение на определенном количестве оборотов без нагрузки.

Дальнейшие расчеты достаточно просты. Можно предположить, что при сопротивлении в 3 Ом на 150 об/мин на выходе получилось 27 В. Если из этого значения вычесть номинальное напряжение аккумулятора (в этом случае 12 В), получится 15 вольт. Для определения силы тока полученный результат (15 В) необходимо разделить на сопротивление катушки (3 Ом), что дает 5 ампер. Катушки необходимо между собой закрепить неподвижно, а выведенные наружу концы фаз соединяются треугольником или звездой. После сборки генератора его стоит проверить на работоспособность.

Финальный этап сборки

Высота мачты в среднем должна составлять от 6 до 12 метров, а ее основание стоит забетонировать. Ветряк монтируется на верхней части мачты и для упрощения ремонтных работ стоит предусмотреть механизм ее подъема и спуска, который будет приводиться в движение с помощью ручной лебедки.

Для изготовления пропеллера отлично подойдет труба из ПВХ с диаметром в 160 мм. Выбор формы лопастей осуществляется опытным путем, а основной задачей на этом этапе является усиление крутящего момента при работе на низких оборотах. Чтобы уберечь винт от сильных порывов ветра, его стоит оснастить складным хвостом.

Самодельный генератор

Изготовление самодельного генератора — часто встречающаяся задача, возникающая при сборке ветряка. При создании используются разные методы:

• использование готового генератора или магнето с внесением некоторых конструктивных изменений
• создание генератора «с нуля» из подручных материалов

Оба варианта имеют свои плюсы и минусы, выбор делается на основе своих возможностей или предпочтений.

Мотор для ветряка своими руками

Создание генератора с нуля требует обладания определенными познаниями, навыками работы со слесарными инструментами и опыта изготовления электротехнических устройств. Процесс создания генератора состоит из двух этапов:

• изготовление ротора. На пластину из фанеры или иного листового материала наклеиваются неодимовые магниты в одинаковом удалении от центра. Полярность магнитов чередуется
• изготовление статора. Наматываются обмотки числом, кратным 3 (три фазы). Они располагаются на фанерной пластине подобно магнитам ротора и соединяются определенным образом, образуя равномерный сдвиг фазы. Готовый статор заливают эпоксидкой для защиты от влаги, пыли и т.д.

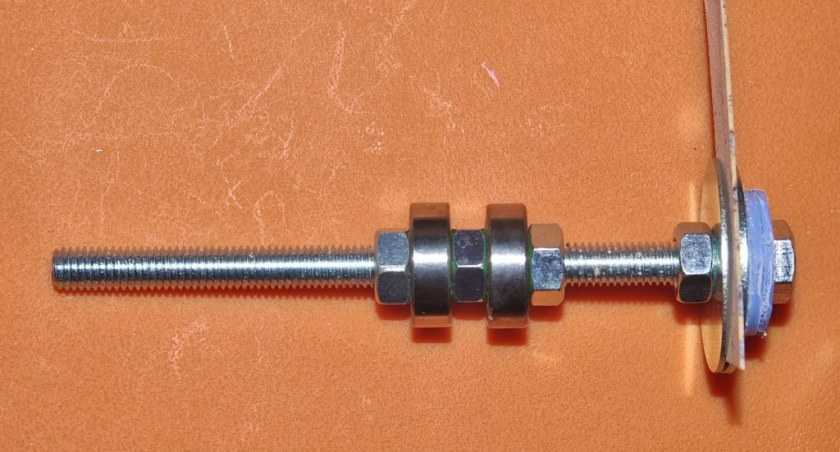

• производится сборка устройства. На оси укрепляется ротор, ось устанавливается на статор, вся конструкция закрепляется и накрывается защитным кожухом.

Расчеты мощности генератора производятся заранее. Проверка работоспособности проходит обычно сразу после сборки, вращение обеспечивается при помощи подручного устройства (чаще всего, электродрель).

Обслуживание ветрогенератора

Ветряки — довольно надежные устройства, не требующие ежедневного ухода и обслуживания. Многие пользователи свидетельствуют, что их комплекты работают практически без вмешательства человека по 2-3 года. Тем не менее, вращающиеся части изнашиваются, требуют смазки, замены подшипников.

Лопасти крыльчатки выходят из строя и требуют замены. Эти действия выполняются по мере необходимости, владелец учитывает пробег деталей и меняет их по достижении определенного срока наработки. Для промышленных моделей существуют свои режимы обслуживания, указанные в паспорте комплекта.

Разбор ошибок конструирования

Сборка ветрогенератора в бытовых условиях собственными руками – дело, конечно же, не безошибочное. Даже в конструкциях промышленных ветряков инженерами допускаются ошибки. Но на ошибках учатся, о чём подтверждают вполне состоявшиеся бытовые конструкции.

Итак, среди ошибок при устройстве бытовых ветряных генераторов часто фигурирует такая деталь, как отсутствие в конструкции генератора модуля торможения. Стандартное исполнение таких приборов (автомобильных или тракторных) такой детали не предусматривает. Значит, генератор необходимо дорабатывать.

Однако не каждому «конструктору» хочется заниматься этим тонким делом. Многие игнорируют эту деталь, надеясь на «авось». Как результат – при сильном ветре винт раскручивается до неимоверно высоких скоростей. Подшипники генератора не выдерживают, разбивают посадочные места алюминиевых крышек. Происходит клин ротора.

Разрушенный ветрогенератор по причине недоработок в конструкции. Ошибки конструирования и монтажа подобных конструкций приводят к тяжёлым последствиям

К этой же теме относится недоработка, связанная с отсутствием ограничителя поворота флюгера. Нередко этот компонент попросту забывают установить и вспоминают только тогда, когда потоки ветра начинают раскручивать «петушка» вокруг своей оси, как юлу в передаче «Что? Где? Когда?». Результат плачевный.

Минимум ущерба – перекручивание и обрыв электрического кабеля, а в тяжёлых случаях – разнос всей конструкции.

Другая примечательная ошибка сборки – неправильный расчёт точки центра тяжести на основании флюгера. В этом случае устройство какое-то время может функционировать нормально. Но со временем образуется перекос на подшипниковом узле, свобода вращения ограничивается, эффективность конструкции по отдаче энергии резко снижается.

О том, как правильно рассчитать ветрогенератор, узнаете из предложенной нами статьи.

Нередко током, полученным от генератора, пытаются напрямую питать аккумуляторную батарею. Совсем скоро начинают удивляться – почему аккумулятор не держит заряд или обнаруживают пробой 2-3 банок.

Это банальная и естественная ошибка, так как в любом случае заряд АКБ должен проходить в условиях определённых токов и напряжений. Здесь нужен контроль этого процесса.

Домашним мастерам, заинтересованным темой сборки ветрогенератора, предлагаем ознакомиться еще с одним оригинальным вариантом. В предложенной статье описано изготовление генерирующей установки из бросовых деталей стиралки.

Типовая конструкция

Все конструкции ветряков для выработки электроэнергии, собранные своими руками, строятся по единому принципу. Обязательно наличие:

Мачта. Представляет собой длинный шест с креплением на крыше или земле.

Основной элемент-генератор, который продуцирует электричество для нужд хозяйства. Используют готовый мотор, купленный в отделе запчастей, снятый со старого автомобиля, собранный собственноручно.

Обратите внимание!

• Индукционный нагреватель своими руками — инструкция как сделать простой и мощный нагреватель

• Усилитель звука своими руками: подбор материалов и инструментов для изготовления в домашних условиях + пошаговая инструкция по созданию и сборке своими руками

• Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции

Последний тип представляет интерес только для истинных любителей самоделок, так как разборка, сборка, перемотка занимают много времени, а в результате есть вероятность неисправности. Но в чем прелесть домашних поделок – возможность новых изобретений и альтернативных конструкций.

Стабилизатор напряжения. Регулирует мощность потока при перепадах.

Аккумулятор. Необходим для накопления, хранения и перераспределения электроэнергии. Даже в отсутствие ветра батарея обеспечивает бесперебойную подачу из запасов до полного истощения.

Вращающийся пропеллер. Различают модификации, насаживаемые на генератор и соединенные при помощи систем передач.

Какой выбрать ветрогенератор для частного дома

Ветрогенератор (ветряк) — это устройство, преобразующее кинетическую энергию ветра в механическую с последующим переводом в электричество. Производство ветрогенераторов в России за последние годы значительно выросло вместе интересом потребителей. Сегодня на рынке представлены импортные и российские ветрогенераторы мощностью от 0,1 до 70 кВт. Купить ветрогенераторы для дома можно в перечисленных ниже компаниях, продукция которых наиболее популярна у потребителей:

• ООО «Ветро Свет» (Санкт-Петербург), мощность ветряков 0,25–1,5 кВт;
• ООО «СКБ Искра» (Москва), мощность 0,5 кВт;
• OOO «ГРЦ-Вертикаль» (Челябинская обл., Миасс), мощность 1,5–30 кВт;
• ООО «Сапсан-Энергия» (Московская обл.), мощность 0,5–5 кВт;
• ЗАО «Ветроэнергетическая компания» (Санкт-Петербург), мощность 5 и 30 кВт;
• ЛМВ «Ветроэнергетика» (Хабаровск), мощность 0,1–10 кВт.

Различают бытовые и промышленные ветрогенераторы:

• Бытовые ветрогенераторы ‑ ветряки небольшой мощности, достаточной для обеспечения энергией частного дома. Для их работы нужна постоянная скорость ветра от 4 м/сек, а последние разработки оборудования позволяют вырабатывать электроэнергию и на слабых ветрах.
• Промышленные ветрогенераторы имеют мощность в несколько мВт. Такие установки работают на крайнем севере в районах с постоянными сильными ветрами.

Необходимые условия для эксплуатации вертогенератора:

1. среднегодовая скорость ветра не менее 4 м/сек;
2. свободное место для установки ветряка (лучше на возвышенности);
3. официально согласовывать установку с местной администрацией не потребуется — следует просто поставить ее в известность;
4. согласие соседей на установку — шум, создаваемый ветряком, может вызвать недовольство живущих рядом людей;
5. кроме самой установки, понадобится масса дополнительного оборудованная: аккумуляторы, инвенторная установка, система управления, мачта.

Как сделать ветрогенератор своими руками

Чтобы смонтировать это устройство в домашних условиях вам потребуется:

• Доскональные знания электрика;
• Источник питания. Это может быть генератор переменного тока или асинхронный двигатель.
• Надежное место для установки аппарата. Так как вес отдельных бытовых агрегатов может достигать от 200 до 800 кг.
• Ниодимовые магниты. Этот класс магнитов обладает большей производительностью;

Различные виды форм. В нашем случае более подходят прямоугольные или круглые

• Провода подходящего сечения;
• Материалы для монтажа рамы и непосредственно ветряка.

Как уже описывалось выше, существуют множество вариантов конструкций. От габаритов и способа соединения узлов зависит шумовой фон, создаваемый агрегатом. Если вы не хотите неприятностей с соседями, обсудите этот вопрос заранее, так как отдельные агрегаты работают достаточно шумно, например, как собранный своими руками ветряной генератор в следующем видео.

После проведения всех предварительных мероприятий вам потребуется подобрать подходящий вашим потребностям источник питания. При ограниченных финансовых возможностях возможны два бюджетных варианта:

• Автомобильный генератор;
• Асинхронный двигатель со стиральной машины.

У каждого варианта есть свои положительные и отрицательные стороны.

Вариант ветрогенератора из стиральной машины своими руками

Для увеличения мощности двигатель модернизируют, заменяя ферритовые магниты на ниодимовые. Следует отметить, что установка магнитов довольно трудоемкий процесс, требующий определенных навыков.

Пример расположения ниодимовых магнитов в двигателе от стиральной машины

В целях экономии времени и нервов, более простой вариант – это покупка готового ротора подходящего размера.Рационально применять такой двигатель в устройстве с небольшими габаритами.

Изготовление ветрогенератора своими руками из автомобильного генератора

Этот вариант также нуждается в доработке, так как стандартный образец работает при 5000 – 6000 оборотах в минуту. В модернизацию входят:

Прибор укомплектовывается ниодимовыми магнитами. Они устанавливаются в строгом порядке, то есть полюса чередуются. Для удобства из плотного картона вырезается шаблон;

Шаблон расположения магнитов

• Перематывается обмотка статора. Количество витков увеличивается, следовательно, сечение провода уменьшается.
• В стандартной комплектации нет магнитов, поэтому центральный вал нужно выполнить из немагнитного материала, например, из титана.

Но даже при соблюдении всех требований для оптимального напряжения, ротор должен вращаться от 500 раз в минуту.

Общие отрицательные характеристики:

• Оба варианта недолговечны, требуют ежегодного ремонта или замены;
• Вырабатываемой мощности не хватит на полноценное энергоснабжение;
• Нуждаются в существенной доработке.

Если уж вы обладаете нужными знаниями и примерно знаете, как сделать ветрогенератор на 220В своими руками более рационально будет смонтировать агрегат большей мощности.

Один из многочисленных аварийных случаев

Рекомендации

Перед тем как приобретать установку или пытаться ее собрать самостоятельно, следует оценить экономический эффект от ее применения.

Кроме этого, перед установкой ветрогенератора рекомендуется проводить аэрологию места установки.

На карте скорости ветров имеется три зоны, каждой из которых соответствуют свои типы установок:

1. Для зоны ветров со скоростями менее 3 м/с рекомендуется использование устройств с парусными рабочими колесами. Эти установки способны работать при малом ветре и обеспечивать мощность до 2-3 кВт.
2. При ветре до 5 м/с возможно применение фабричных установок или самодельных вертикальных конструкций.
3. В районах со скоростями ветра более 5 м/с оправдано применение любых установок. Все зависит от бюджета и необходимой мощности.

Карта скорости ветров

Запуск и проверка

Самое главное в дальнейшем – выбрать правильное место для установки мачты. Она должна располагаться строго вертикально. Генератор с лопастями размещается как можно выше, где ветер более сильный. Проследите, чтобы рядом не было лесопосадок, отдельно стоящих деревьев, домов и крупных сооружений, загораживающих воздушные потоки – при наличии каких-либо помех разместите ветрогенератор на удалении от них.

Как только ветрогенератор придет в движение, необходимо сделать следующее – подключить к отводу генератора мультиметр и проверить наличие напряжения. Теперь система готова к полноценной эксплуатации, остается только определиться, какое напряжение будет подаваться в дом и как это будет происходить.

Место установки ветрогенератора

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора — достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы «любят» когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к. данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

Уход за ветряком

В качестве регулярного ухода за конструкцией проводятся следующие процедуры:

• смазывание движущихся частей (не реже 2 раз в году)
• подкручивание болтов и электрических соединений
• проверка механизмов на ржавчину и ослабленные растяжки
• контроль поломки лопастей

Наиболее частым повреждением ветряка является отрыв лопасти. Зимой на них появляется корка льда. Частая их очистка продлит срок службы конструкции. Покраска деталей производится по необходимости. Раз в год нужно полностью осматривать конструкцию на предмет повреждений.

Самодельный ветряк сильно отличается по значениям мощности от заводских изделий. Это объясняется неточными расчетами. Горизонтальный ветряк при теоретической мощности 101 Вт будет выдавать лишь 90, а вертикальный при 69 Вт – около 60.

Таким образом, сборка вертикального ветряка является довольно простым вариантом обеспечения жилого дома электроэнергией. Это объясняется простотой сборки конструкции, дешевизной проекта и высокой эффективностью работы устройства. К тому же, обслуживание он требует минимальное, а электричество вырабатывает постоянно. О том, как сделать ветряк самостоятельно, представлено на видео:

Типы генераторов по способу расположения лопастей

Можно выделить два типа ветрогенераторов – вертикальный и горизонтальный. Второй тип более привычен обывателю. Именно такие ветряки часто показывают по ТВ. Его лопасти расположены перпендикулярно земле, а ось вращается параллельно поверхности.

ФОТО: ru.vbayltd.comГоризонтальный ветряк может иметь 2, 3 и более лопастей, это зависит от интенсивности ветров в регионе

У вертикального ветряка лопасти вращаются вокруг ротора, который расположен перпендикулярно земной поверхности. Такие установки чаще делаются умельцами собственноручно. Материалом может послужить простая бочка на 200 л из-под горючесмазочных материалов.

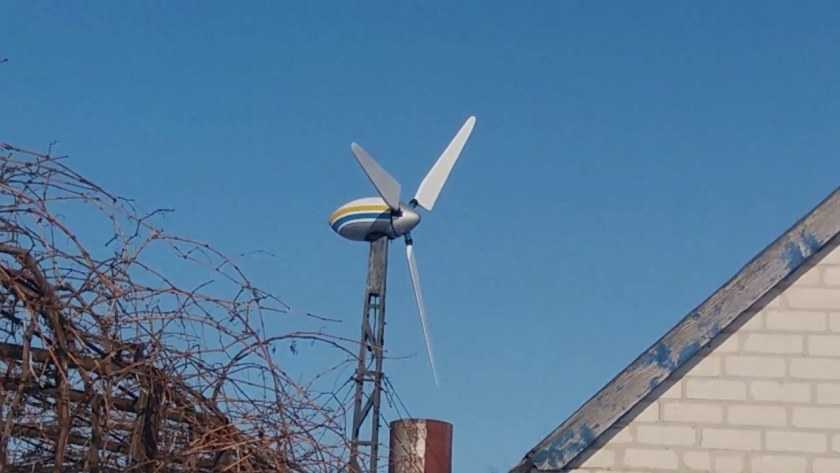

ФОТО: happymodern.ruА вот так выглядит горизонтальный ветряной генератор

Также генераторы могут отличаться по количеству и материалу изготовления лопастей.

Законность установки ветрогенератора

Альтернативные источники энергии — мечта каждого дачника или домовладельца, чей участок находится вдали от центральных сетей. Однако, получая счета за электроэнергию в городской квартире и глядя на повышенные тарифы, мы понимаем, что ветряк, построенный для бытовых нужд, нам не помешает.

Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.

Чтобы не тратить зря деньги, силы и время, решаем: существуют ли внешние обстоятельства, которые будут создавать препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения электричеством дачи или небольшого коттеджа достаточно малогабаритной ветряной электростанции, мощность которой не будет превышать 1 кВт. Такие устройства в России приравнивают к товарам для дома. Их установка не требует дополнительных сертификатов, разрешений или согласований.

Тем не менее, на всякий случай необходимо узнать, существуют ли местные правила в отношении отдельного источника питания, которые могут создать препятствия для установки и эксплуатации этого устройства.

Ваши соседи могут пожаловаться, если почувствуют неудобства, связанные с работой ветряной турбины. Помните, что наши права заканчиваются там, где начинаются права других.

Поэтому при покупке или изготовлении собственного ветрогенератора для дома нужно обращать пристальное внимание на следующие параметры:

Шум от коробки передач и лопастей. Параметры генерируемого шума можно установить с помощью специального устройства, после чего результаты измерений могут быть задокументированы

Важно, чтобы они не превышали установленные нормы шума.
Запросы на экологические услуги. Эта организация может помешать вам управлять объектом только в том случае, если это мешает миграции перелетных птиц

Но это маловероятно.
Высота дерева. При сборке ветрогенератора нужно учитывать ограничения по высоте отдельных построек, существующие во многих странах мира, а также расположение вашего участка
Обратите внимание, что возле мостов, аэропортов и туннелей запрещено строить здания высотой более 15 метров.
Эфирная интерференция. В идеале при создании ветряной турбины должна быть предусмотрена защита от создания телеинтерференций, когда устройство может создавать такие проблемы.

При создании и установке устройства самостоятельно изучите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые есть в его паспорте. Лучше защитить себя заранее, чем потом злиться

• Постоянно растущая стоимость электроэнергии убедительно свидетельствует в пользу устройства ветрогенератора;
• В случае частых перебоев в строительстве мини-электростанции, перерабатывающей энергию ветра, установка минимизирует неудобства;
• необходимо иметь достаточно большую площадь, полезная площадь которой не будет существенно уменьшена из-за установки системы;
• Владелец системы должен быть готов к тому, что вложенные в готовый продукт средства окупятся не сразу. Экономический эффект может стать ощутимым через 10-15 лет;
• Если окупаемость системы не последний момент, стоит задуматься о строительстве мини-электростанции своими руками.
• Из-за шума, который сопровождает работу ветряной мельницы, желательно, чтобы расстояние между жилыми помещениями соседей и установкой составляло не менее 200 м;
• Установка ветрогенератора возможна только в тех районах, где власти не вмешиваются, а, скорее, поощряют использование зеленой энергии;
• Пригодность ветрового устройства подтверждается, в первую очередь, достаточно высоким и стабильным ветровым давлением на местности;

Все ли ветрогенераторы одинаковые?

Если учитывать работу устройства, то она одинаковая у всех видов ветрогенераторов. Но различия все-таки есть, которые кроются в лопастной системе

Если говорить о конструкциях для бытового использования, то здесь необходимо уделить внимание материалу, который будет использоваться для конструирования лопастей. Помимо этого, эффективность оборудования зависит от количества лопастей, шагового признака винта и направлений оси движения, относительно земли

Многие ветрогенераторные устройства относятся к одно-, двух-, трех- и многолопастным конструкциям. Некоторые, вообще, их не имеют, а вместо лопастей они оборудованы специальным парусом, который улавливает потоки ветра. За этим парусом находятся поршни, запускающие гидросистему, которая и производит электричество.

КПД таких устройств намного выше, чем у лопастных моделей. Что касается их, то они придерживаются такого принципа, чем меньше количество лопастей на установке, тем больший объем энергии может произвести генератор.

Ветроэлектрическая установка роторного типа

Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.

Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.

Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки

Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:

• автомобильный генератор на 12 V;
• гелиевый или кислотный аккумулятор на 12 V;
• полугерметичный выключатель разновидности «кнопка» на 12 V;
• преобразователь 700 W – 1500 W и 12V – 220V;
• ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
• автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
• автомобильный вольтметр (можно любой);
• болты с гайками и шайбами;
• провода сечением 4 квадратных мм и 2,5 квадратных мм;
• два хомута для закрепления генератора на мачте.

В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.

Стартовый этап изготовления установки

Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.

С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.

Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца

Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.

Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.

Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.

В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство

Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.

Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.

Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.

Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.

Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде

Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.

А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².

Преимущества и недостатки роторной модели ветряка

Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.

Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.

Достоинства этой модели таковы:

• экономична;
• элементы легко можно поменять на новые или отремонтировать;
• особые условия для функционирования не нужны;
• надежная в эксплуатации;
• обеспечивает полный акустический комфорт.

Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.
