Как самостоятельно подключить стиральную машину: пошаговая инструкция по монтажу

Варианты подключения

Как упоминалось ранее, мы последовательно расскажем о наиболее распространенных способах, при которых стиралка автомат без водопровода точно будет работать. И поведаем о способе, который на наш взгляд является оптимальным. Выбирать же какой из них лучше мы предоставим вам.

Как можно обустроить систему

• Самый простой выход, это заливать воду непосредственно в бункер для порошка своими руками . При этом стиралка без водопровода вполне обойдется, особенно ее механический вариант. По большому счету, технике без разницы, откуда заливается вода, главное чтобы бак был наполнен и датчик уровня сработал.
• Проблема в том, что после каждого цикла агрегат будет выключаться и ждать, пока вы прибежите с ведром и через лейку зальете в него воду . Да и бегать с ведром, не самое легкое занятие, это получается уже полуавтомат.

Можно прибегнуть к похожему, но несколько усовершенствованному способу . Вспомнить принцип сообщающихся сосудов и поставить бак на возвышенность. Но для того чтобы создать давление достаточное для срабатывания автоматики, бак нужно будет поднять на высоту порядка 10 м. И опять же таскать туда воду своими руками.

• Все вопросы в стиле как подключить стиральную машину если нет водопровода исчезают, если у вас есть насосная станция . Даже самый простой агрегат с малой мощностью, вполне способен обеспечить давление необходимое для работы машинки. Здесь все хорошо, кроме одного, цена простенькой насосной станции стартует от 5 000 рублей, плюс фильтры и арматура к ней.
• Если через станцию подключается стиральная машина в деревне без водопровода, то покупать насосную станцию смысл есть . Летом она пригодится для полива, а зимой будет подавать питьевую воду в дом. Для сезонного же использования вариант достаточно накладный.
• Но существует, на наш взгляд, самый лучший и при этом малобюджетный вариант . Смысл его заключается в установке дополнительного насоса, который будет имитировать работу насосной станции и заливать воду в бак автоматически. Инструкция по самостоятельной сборке будет раскрыта в следующей главе.

Советуем изучить — Интерьер гостиной в частном доме — различные идеи и варианты оформления

Монтаж промежуточного насоса

Перед тем как установить стиральную машину автомат без водопровода, нужно будет позаботиться о двух основных вещах. Первое, что вам понадобиться это емкость для воды. По мнению бывалых дачников, самым лучшим вариантом будет поставить стандартную двухсотлитровую бочку рядом с машинкой. Конечно, экономные агрегаты могут обойтись и 100 литрами, но запас лишним здесь не будет.

Вторым устройством, без которого никак не обойтись будет небольшой водяной насос. Если вы не являетесь большим специалистом в данном оборудовании, мы советуем обратиться в магазин торгующий запасными частями к машинкам автомат и приобрести откачивающий насос. Лучше брать насос того производителя, чья машинка у вас стоит.

Далее, чтобы не перегружать насос, мы рекомендуем в нижнюю часть бочки врезать шаровый кран. Именно к нему и будет подключаться заборное отверстие агрегата. Патрубок, из которого под давлением будет нагнетаться вода, подключается к заливному шлангу.

Далее начинается самое важное. Нам нужно подключить насос к сети и при этом сделать это так, чтобы он включался тогда когда это необходимо. Если вы помните, вначале повествования мы упоминали о том, что в любой машинке есть электромагнитный клапан, открывающийся в момент заполнения бака

Если вы помните, вначале повествования мы упоминали о том, что в любой машинке есть электромагнитный клапан, открывающийся в момент заполнения бака.

Этот клапан работает от сети в 220V и находится в открытом положении только тогда, когда на него подано рабочее напряжение. Для нас это идеальный вариант. Необходимо снять верхнюю крышку на машинке и параллельно подключить насос к электромагнитному клапану.

Сделать это можно непосредственно на клеммах клапана или проследить, куда уходит провод, как правило, это в нижней части корпуса и запаралелить клапан и насос на клеммнике.

На видео в этой статье показан похожий вариант установки промежуточного насоса.

Самостоятельная установка стиральной машины

Шаг 1. Распаковка

После доставки купленного изделия следует снять картонную упаковку и вынуть предметы, которые служили для обеспечения сохранности машинки при транспортировке. Инструкция по установке также требует удаления специальных крепежных болтов, удерживающих барабан агрегата. Оставшиеся отверстия следует защитить заглушками, предотвращающими попадание влаги во внутреннее пространство стиральной машины.

Не забудьте удалить транспортировочные болты

Шаг 2. Сливная система

Подключение стиральной машинки к канализации требует соблюдения определенных правил:

1. Некоторые агрегаты не оснащены обратным клапаном, который препятствует забору воды из канализации. Потому выходной патрубок должен располагаться на определенном расстоянии от устройства и нужной высоте от пола. Все параметры указаны в документации, прилагаемой к стиральной машинке.
2. Если сливная система в вашем доме не оборудована специальной фурнитурой для различных бытовых приборов, дополнительно понадобится сифон для подключения стиральной машины к канализации.  Его врезают в систему слива воды из раковины, обеспечивая тем самым надежное соединение, исключающее протечки.

Фото материалов, необходимых для подключения стиралки

1. Наиболее простой способ – закрепление сливного патрубка машинки на краю ванны или раковины. Его лучше не применять ввиду низкой надежности. Упавший на пол шланг может привести к наводнению в квартире.
2. После окончания установки проконтролируйте, чтобы слив не имел перегибов, препятствующих прохождению воды. В случае если необходим более длинный шланг, необходимо использовать дополнительные элементы, состыкованные с помощью переходников с хомутами.

Наиболее надежен стационарный слив

Шаг 3. Подача воды

Правильное подключение стиральной машины к канализации не обеспечивает работу агрегата. Для стирки необходима чистая вода. В связи с этим следующим этапом установки является обеспечение ее подачи ко входному отверстию машинки.

Для этого используются специальные гибкие шланги нужного размера, а также резиновые уплотнители, обеспечивающие герметичность.

Существует два основных способа:

• с помощью отдельного вентиля;
• через водопроводный смеситель.

 Рассмотрим особенности первого варианта:

1. Для установки крана в водопроводную систему из металлических труб следует выбрать подходящее место и врезать туда фурнитуру с помощью резьбовых соединений. В случае, когда система подачи воды в квартиру выполнена из пластика, для подсоединения крана используются соответствующие фитинги. Перед стиркой и после ее окончания кран, соответственно, открывают и закрывают, снижая нагрузку на входящий клапан агрегата.

Подача воды для машинки с отдельным краном

1.  Для подключения крана целесообразно использовать готовые водоотводы к смывному бачку или душу. На конец трубы устанавливается тройник, позволяющий подключать два потребителя.

Для подачи воды можно врезать тройник

1. Можно использовать шланг, идущий к смесителю. Это не самый лучший вариант, так как перед каждой стиркой вам необходимо будет отвинчивать и снова привинчивать его к  входящим отверстиям машинки или крана.

По поводу второго варианта следует обратить внимание на следующее:

• этот способ позволяет максимально быстро осуществить подключение (при наличии соответствующей фурнитуры весь процесс занимает не более 5 минут);
• машина будет защищена от протечек, так как после использоваться кран подачи воды перекрывается.

Подача воды для стиральной машины через смеситель

Шаг 4. Регулировка ножек

Выше упоминалось, что перед тем, как подключить стиралку к канализации и водопроводу, следует выбрать место для ее установки. После монтажа всех трубопроводов следует проконтролировать, чтобы устройство стояло как можно устойчивее. Это снизит уровень вибрации и сохранит агрегат от повреждений.

Для выравнивания не нужно подкладывать под стойки стиральной машины кусочки линолеума, дерева или пластмассы. С этой целью используются ножки изменяющейся длины и специальный ключ.

С его помощью выбирается устойчивое положение. Если нажав на один из углов, вы ощущаете колебания стиралки, процедуру выравнивания следует повторить.

Шаг 5. Электросеть

Последний важный этап – подключение к электричеству.

Этот процесс также имеет определенные особенности:

1. Подключение должно осуществляться в заземленную розетку. Для ее обустройства потребуется трехжильный кабель: фаза, ноль и заземление.
2. Если квартирная электросеть не заземлена, следует самостоятельно осуществить эту процедуру, используя провод сечением не менее 3 мм.
3. Не забудьте правильно изолировать все соединения.

Схема подключения стиральной машинки

Выравнивание

Чтобы все механизмы стиральной машины функционировали без проблем, она должна стоять ровно. Отклонение допускается не более 2° в любую сторону. При превышении данного значения возможна некорректная работа автоматики и гарантирована повышенная вибрация, что может привести к поломке. Кроме того, корпус машины не должен соприкасаться со стенами и окружающими предметами.

Выравнивают машину регулировкой ножек, а точность проверяют с помощью уровня. Этот инструмент можно изготовить самостоятельно из аптечного пузырька, заполнив его водой и сделав маркером две поперечные отметки на расстоянии 5 мм от центра. Точность самодельного уровня, как и покупного, определяется просто: кладём его на ровную поверхность, запоминаем положение воздушного пузыря, а затем поворачиваем на 180°. Если показания в обоих случаях одинаковы — уровень можно использовать.

Отрегулированные ножки надо законтрить, чтобы устранить шатание. Подкладывать под них что-либо нежелательно, поскольку от вибрации эти предметы могут сместиться и выскользнуть. Однако если пол всё-таки оказался слишком кривым, и длины винтов не хватило — можно использовать пластины из прочного материала, прикрепив их к полу саморезами или клеем. При этом края пластин должны выступать за основание ножек не менее чем на сантиметр.

Где лучше установить стиральную машину – выбор места

Определяя, как правильно подключить стиральную машину, в первую очередь грамотно выбирают место, исходя из критериев удобства размещения, эстетичности, близкого расположения от водопроводных и электрических сетей. Обычно в частном доме имеется достаточно пространства во всех помещениях и проблем с недостатком места для установки помощницы не возникает, к тому же в индивидуальном строительстве расположение бытовой техники и подводка коммуникаций закладывается на этапе проектирования.

Квартиры большинства многоэтажных домов имеют намного меньшую площадь и стандартно размещенные коммуникации, при этом подбор оптимального и удобного варианта осложняется, и приходится использовать нетрадиционные решения и способы подключения к водопроводной системе. В многоквартирных домах при выборе места для установки стиралок чаще отдают предпочтение ванным комнатам и совмещенным санузлам, реже технику размещают в кухнях большой площади и совсем редко в туалетах и коридорах.

Рис.2 Примеры размещения стиралок в ванной

Ванная комната или совмещенный санузел

Ванная комната имеет достаточно большую площадь для установки стиральной машины около ванной, часто она располагается под полотенцесушителем, основная проблема такого размещения – удаленность от водопроводных коммуникаций.

При некоторых вариантах планировки можно поставить стиральную машинку рядом с раковиной и накрыть влагостойкой столешницей, которую можно использовать в бытовых целях.

Очень хорошим вариантом, позволяющим сэкономить максимум пространства, является размещение стиралки под раковиной специальной конструкции с расположенным позади сифоном. Помимо экономии места и эстетичности внешнего вида, данное расположение является ближайшим к коммуникациям – это облегчает подключение стиральной машины к водопроводу и канализации. К тому же подключение к электросети упрощается – если зеркало над мойкой оборудовано подсветкой, можно пользоваться одной электрической линией и розеткой.

Рис. 3 Стиральная машина на кухне

Кухня

При установке стиралки в кухонном помещении используют два основных метода – отдельно стоящий или встроенный в кухонный гарнитур. При размещении под одной столешницей для придания эстетичного вида место для установки закрывают дверным фасадом в целях создания единой композиции.

В кухне машину стараются располагать как можно ближе к мойке – в этом случае протяжка канализационных труб и сливного шланга от машинки упрощается. Для подключения к электрической сети обычно использует электророзетки, опущенные вниз чуть выше уровня пола и спрятанные за кухонными фасадами.

Коридор

Коридорное расположение – большая редкость и используется в крайних случаях, помимо необходимости проводки канализации и водопроводных труб к стиральной машине, ее шум при работе в открытом помещении создает дополнительный дискомфорт. Чтобы спрятать отходящие трубы и шланги, а агрегат не бросался в глаза, рациональнее установить машину в отдельную тумбу или встраиваемый шкаф, подходящую под цвет коридорной мебели.

Рис. 4 Стиралка в туалете

Туалет

Установка стиральной машины в маленьком туалете является еще более экстремальным вариантом, чем в коридоре, часто единственным местом, где ее можно разместить, становится пространство над унитазом. Если позволяет расположение труб, для нее можно сделать полку из уголков или Г-образного профиля, закрепленного на противоположных стенах. При этом следует учитывать, что вес типовой стиральной машины составляет 50 – 80 кг, поэтому полка должна быть рассчитана на значительную нагрузку.

Если не предусмотреть меры по креплению ножек или ограничению подвижности машины, в результате вибрации при отжиме она может упасть с полки – это приведет к повреждению корпуса и сантехнического унитаза.

Подключение машины

Подключить стиральную машинку своими руками дело нетрудное для тех, кто разбирается в технике, ловко управляется с различными инструментами и обладает минимальными знаниями, как обращаться с трубами, переходниками и сантехникой. Если все это для вас незнакомо, то лучше обратитесь к специалистам, предварительно узнав, сколько стоит вызов мастера на дом.

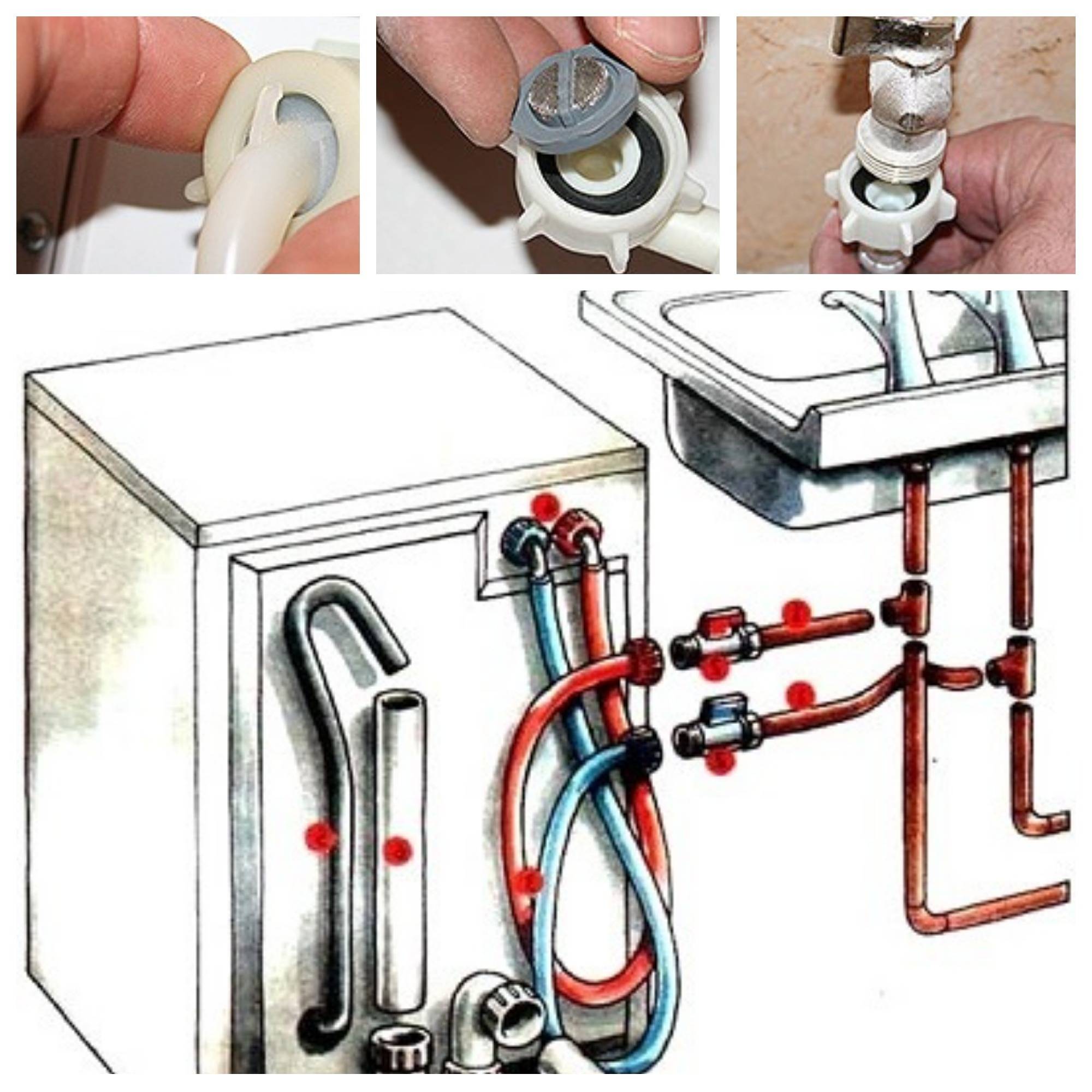

Схема подключения стиральной машины к коммуникациям показана на фото, мы рассмотрим каждое действие подробнее.

К канализации

На первый взгляд, организовать слив воды из машины в канализационный сток дело несложное, но на практике все зависит от особенностей подключения, которое осуществляется двумя основными методами:

1. Временное подключение, когда шланг слива опускается в ванную или унитаз (при совмещенном варианте).
2. Стационарное — осуществляется врезка в канализацию, и здесь пользователи часто сталкиваются с определёнными трудностями.

Подключение стиральной машины к канализации осуществляется с учетом следующих требований:

• длина сливного шланга не должна быть слишком большой, так как это увеличит нагрузку на сливной насос, и он может раньше срока выйти из строя;
• при подключении слива к сифону вы исключаете попадание неприятных запахов в машинку из канализации, что является неоспоримым плюсом.

Сливной шланг подключается к сифону раковины для умывания или канализации, как показано на фотографии. В результате соединение будет достаточно герметичным.

К водопроводу

Домашнему мастеру необходимо знать, как подключить стиральную машину к коммуникациям водопровода, не наращивая при этом заливной шланг с фитингами от завода изготовителя. Если машинка находится на расстоянии более трех метров от водопроводной трубы, то лучший вариант — это провести отдельное подключение с помощью металлопластиковой трубы для гарантированного исключения протечек в самом неудобном месте.

Если же все необходимое находится на расстоянии длины заливного шланга, то подключить стиральную машину самостоятельно будет несложно одним из способов (см. фото).

Рассмотрим схему подключения через отдельный вентиль (концевой кран). Для этого понадобится врезной хомут с направляющей втулкой и резиновой прокладкой, либо тройник.

Порядок действий:

1. Хомут аккуратно привинчивают в водопроводной трубе втулкой наружу.
2. Трубу сверлят дрелью и подсоединяют к хомуту или отрезку трубы (на последнем затем устанавливают концевой кран).
3. На конце трубы делают резьбу, идентичную резьбе на хомуте.
4. Наружную резьбу закрывают уплотнителем или ФУМ-лентой.
5. Далее концевой кран с силой накручивают на наружную трубу, а ко второму его концу подсоединяют шланг стиральной машины.
6. Конец шланга подсоединяют к машинке.
7. На завершающем этапе все проверяется на отсутствие протечек.

При подключении надо выполнять основные и довольно важные требования:

1. Не осуществлять прокладку шланга в местах, где есть риск возможного механического повреждения.
2. Ни в коем случае не допускать малейшую его натяжку, потому что может произойти деформация из-за вибрации машины при максимальных оборотах. Шланг должен лежать абсолютно свободно.
3. Все соединения должны быть надежны и обеспечивать 100% герметичности.
4. Перед входом в стиральную машину можно установить фильтр для защиты всех систем от мелких частиц и ржавчины, это только пойдет на пользу агрегату и продлит срок его службы.

Если вы будете выполнять эти требования, то пол в помещении будет постоянно сухим во время заливки воды в бытовой прибор. Вот и все хитрости, как самостоятельно организовать подключение стиральной машины к водопроводу и канализации.

Подключение при отсутствии водопровода

При отсутствии водопровода, использование автоматической стиральной машины затруднителен. Конструкция требует подачу воды под давлением. Как в этом случае подключить стиральную машину.

Для получения нужного давления и подачи воды, можно использовать емкость. Ее необходимо поднять на чердак дома или на второй этаж. Такой монтаж стиральной машины не совсем удобен. Воду придётся поднимать в ручную, чтобы наполнять бак. К тому же при использовании бака на чердаке зимой, необходимо его дополнительно утеплить. Такой вариант возможен, если ее использовать сезонно, например, летом на даче.

При отсутствии водопровода можно подключится к емкости

При наличии даче или в частном доме скважины либо большой емкости с привозной водой, лучше обустроить водопровод. Для прокачки воды под давлением используется небольшие насосные станции. В нее входит насос, автоматика и емкость для воды.

Также можно использовать имеющийся погружной насос. Тогда необходимо купить только бачок с резиновой грушей и автоматическую начинку. Такой вариант удобен тем, что насосная станция не шумит и более проста в обслуживании.

Оборудование для создания водопровода в частном доме

Для стирки можно использовать дождевую воду, предварительно очистив ее с помощью фильтра грубой очистки.

Определение места

На самом деле выбрать подходящее место, не так уж сложно. Зачастую выбирают место, где первоначально есть инженерные коммуникации. Чаще всего это ванная комната, кухня, специально обустроенная прачечная.

Это может быть и другое место, но нужно помнить, чтобы подключить машинку, необходимо провести подвод воды и водосток в канализацию.

Самым лучшим местом будет то, в котором есть все необходимые коммуникации: водопровод, канализация и электрическая сеть.

• Если вы только построили дом, или приобрели новостройку, где еще нет прокладки инженерных и электросетей, тогда на этапе планирования ремонта определитесь с местом, куда установите стиральную машинку.
• Тогда можно будет выбрать любое место, а не выбирать расположение стиралки в близости от необходимых коммуникаций. Больше серьезных требований не имеется.
• Но нужно учесть, что поверхность, на которую устанавливается стиралка, должна быть ровной и крепкой, и от стиралки со всем сторон должен быть зазор, не более 10 мм. Он понадобится, чтобы минимизировать риски удара корпуса об стену или мебель.
• Еще для этого можно под стиральную машину установить антивибрационные коврики. Если стиральная машина новая, то удалите транспортировочные болты и поставьте вместо них заглушки, которые идут в стандартном комплекте.

Для установки воспользуйтесь уровнем, чтобы исключить возникновения вибрации и «скачков» машинки во время режима отжима белья. Пузырьковый уровень пригодится при выравнивании «по горизонту».

Регулировка проводится по ширине и глубине агрегата. Отклонение должно составлять не более двух градусов. Можно отрегулировать и при отсутствии уровня, так как в современных смартфонах есть приложение «Уровень поверхности». Достаточно положить телефон на поверхность машинки и сверяться с показаниями уровнемера.

• Но большинство обходятся вовсе без уровня, ориентиром они выбирают части помещения, например, горизонтальные швы плитки, столешницы, и т.д.
• Проверить наличие перекоса после регулировки можно путем нажатия на диагональные углы верхней поверхности стиралки.
• Машинка не должна шататься. Отрегулировать плоскость можно с помощью передних ножек. Чтобы подкрутить их, понадобится рожковый ключ нужного размера.
• Вращая его можно увеличить или уменьшить высоту ножек.

Когда ножки отрегулированы по необходимой высоте, их следует зафиксировать, затянув для этого контргайки.

Подготовительный этап

Затевая ремонт в ванной или на кухне, обязательно закладывайте в его план прокладку электрических коммуникаций с учетом подключения стиральной машины. Сделав это один раз и правильно, вам не придется впоследствии портить внутреннюю отделку, шторбить стены под провода, а затем замазывать и заклеивать все, тратя лишние деньги. Какие комплектующие нам потребуются, для подготовки электрических коммуникаций?

• Провода. На проводах экономить категорически нельзя. Исходя из средней мощности автоматической стиральной машины, вам потребуется медный провод с тремя жилами сечением 2-3 мм и качественной изоляцией. Подробнее о характеристиках проводов смотрите в предлагаемой нами таблице.
• Устройства аварийного отключения. Их еще называют выключателями дифференциального тока. Призваны защитить вашу стиральную машину от перепадов напряжения, а ваш дом от пожара. Такое устройство спасет электрическую цепь, если например, на оголенные провода попадет вода.
• Автоматический выключатель. Защищает стиральную машину от короткого замыкания и недопустимого снижения напряжения. В сочетании с устройством аварийного отключения, автомат защитит вашу машину от всех рисков связанных с электричеством.
• Дополнительные комплектующие – клеммы, кабель-каналы, хомуты и прочее.

Купив все необходимое, нужно внимательно изучить правила подключения стиральной машины. С тем чтобы позднее не возникло проблем. Вообще специалисты рекомендуют не выполнять подобную работу своими руками, если у вас нет опыта «общения с электричеством», лучше пригласите квалифицированного электрика. Итак, правила подключения.

1. Используйте только надежные схемы подключения стиральной машины, разработанные специалистами.
2. Не скручивайте медные и алюминиевые провода.
3. Для разводки используйте только электрические провода подходящего сечения (лучше медные).
4. Не заземляйте электрическую цепь с помощью водопроводных труб, радиаторов и так далее.
5. Используйте надежные розетки с керамической основой.
6. Не пытайтесь подключить стиральную машину к отдаленным розеткам при помощи удлинителя. Также нельзя использовать переходники (от евровилок к российским розеткам).
7. Не соединяйте нулевой провод с проводом заземления.
8. Перед прокладкой электрических коммуникаций, рассчитайте количество и номинальную мощность электроприборов, которые будут к ней подключены кроме стиральной машины.

Схема проведения электрических коммуникаций для стиральной машины

Теперь перейдем к рассмотрению качественной схемы подключения стиральной машины. Как правильно подключить стиральную машину самсунг и любую другую, чтобы обезопасить ее от большинства рисков? Прежде всего, нужно провести отдельный кабель с соответствующим сечением напрямую от распределительного электрощита, включив в цепь автомат, устройство аварийного отключения и заземление.

Если штробить стены от самого электрощита, который находится либо в коридоре, либо в подъезде – не вариант, то можно сделать проще и подключиться к розетке электроплиты (если таковая имеется). Подводка электроплиты вполне выдержит дополнительную нагрузку. Отводим трехжильный провод от розетки.

Далее мы, как и в предыдущем случае подключаем по схеме автомат, устройство аварийного отключения, не забыв кинуть провод заземления. В итоге три жилы провода должны сойтись в евророзетке с керамической основой и возможностью подключения провода заземления. Вот условная схема.

Постарайтесь максимально спрятать провода в кабель-каналы, а автомат и устройство аварийного отключения в пластиковые и алюминиевые короба. Во-первых, это смотрится гораздо эстетичнее, а во-вторых, меньше шансов, что закрытые таким образом провода вступят в контакт с влагой, что отнюдь нежелательно.

Вышеуказанная схема подключения может быть немного упрощена, если вы будете правильно использовать автомат со встроенной системой аварийного отключения. Это позволит исключить одно устройство, однако качественных автоматов подобной конструкции на рынке стран СНГ пока немного, но как говорится, все впереди.

При обустройстве электрических коммуникаций обратите особое внимание на розетку, к которой непосредственно будет подключаться стиральная машина. Обязательно выбирайте качественную розетку с защитой от влаги, например, отлично подойдет электрическая розетка Legrand. Далее можно подключать стиральную машину к водопроводу и канализации, о том, как это лучше сделать читайте в статье про установку стиральной машины

Далее можно подключать стиральную машину к водопроводу и канализации, о том, как это лучше сделать читайте в статье про установку стиральной машины.
