Подключение УЗО с заземлением
В зависимости от конфигурации электрической сети, в которой будет производиться установка УЗО, следует выбирать и само устройство
Важно обратить внимание на наличие в цепи проводника PE (отдельный защитный проводник, предназначенный для защитного заземления электрической цепи). Такой провод присутствует в большей степени в новостройках. В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом
Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:
В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом. Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:
Тогда как при подключении УЗО в сети с PEN схемой отключение произойдет только при соприкосновении с опасным прибором.
Перед непосредственным монтажом следует выяснить, какой тип заземления используется в цепи. Если нейтраль источника питания имеет глухое заземление, то такая схема называется TN. Одной из разновидностей такой схемы является TN-C — это схема, при которой нулевой рабочий и нулевой защитный проводники совмещены в едином проводе на протяжении всей цепи. Это самая распространенная схема, из-за своей простоты и низкой стоимости. Но у данной схемы есть и свой недостаток – если произойдет обрыв PEN проводника, а корпус электроприбора будет иметь при этом свое собственное заземление, то использование такого прибора станет опасным, так как весь потенциал перейдет на корпус, и на нем возникнем напряжение, равное напряжению в электрической цепи.
«Некоторые электрики по неопытности применяют перемычку между нейтралью и клеммой для заземления в розетке – это также неправильно и может привести к поражению электричеством, даже если в цепи будет установлено устройство защиты. При обрыве PEN провода УЗО не сработает, а на корпусе электрических приборов появится напряжение, которое может привести к поражению. Спасти человека в данном случае сможет только случайность – если он в момент прикосновения к корпусу прибора будет также соприкасаться с заземляющим контуром, таким как водопроводная труба или система отопления».
При подключении УЗО также применяется схема TN-S, при которой нулевой защитный проводник подключается отдельно, а его объединение с нейтралью происходит только в источнике питания, что дает максимальную защиту электроприборов и практически исключает возможность поражения электрическим током для человека. При данной схеме, даже при обрыве одного из проводов (N или PE), приборы в цепи продолжат функционировать, а на их корпусах не появится напряжение, так как потенциал перейдет на оставшийся провод. Даже при обрыве обоих проводов цепь и приборы останутся безопасными для человека, в таком случае просто произойдет обесточивание.
Свое распространение также получила промежуточная схема TN-C-S, при которой нейтраль и провод PE объединяются на отдельных участках, что делает участок проводки за пределами объекта аналогичным поводу PEN. При такой конфигурации, необходимо производить установку УЗО в обязательном порядке, так как его отсутствие полностью лишит подобную цепь какой-либо защиты.
Для того, чтобы лучше понять работу УЗО, посмотрите этот видеоролик:
Схема подключения трехфазного УЗО: 4 варианта для частного дома
Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.
Противопожарное УЗО для частного дома: как правильно выбрать и установить
Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.
Его ставят на вводе в здание для защиты:
- входного кабеля;
- линий к потребителям, на которых не используются индивидуальные устройства защитного отключения;
- выполняющей роль резерва в случае отказа основного модуля.
Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:
- троекратным запасом уставки по дифференциальному току в сравнении с любым групповым или индивидуальным модулем, расположенным ниже;
- замедлением на срабатывание по времени минимум в 3 раза.
Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.
Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.
Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.
Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.
Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали
Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).
Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.
При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.
Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали
Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.
Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.
Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.
Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.
Его монтируют на специальный болт заземления корпуса.
Подключение трехфазного УЗО: схема для однофазной сети
Предлагаемый вариант не является типичным.
Он используется как исключение в трех случаях:
- У владельца имеется лишний модуль защиты, который необходимо пристроить в работу. Иначе оно просто пылится без дела.
- Собираемую однофазную проводку планируется в ближайшем времени переводить на три фазы.
- Временная замена модуля, вышедшего из строя при возникновении аварии.
Во всех трех случаях необходимо потенциал фазы пускать через те клеммы, к которым подключена обмотка кнопки “Тест”. Иначе она не станет срабатывать при ручных проверках.
В этой короткой статье я постарался дать самый необходимый материал. Видеоролик владельца Заметки электрика наглядно дополняет, как подключить УЗО правильно и выбрать его по номинальному току и току утечки. Рекомендую посмотреть.
Да будет срач!
Отдельная дисциплина споров — какое УЗО лучше, электромеханическое или электронное. В электромеханическом УЗО для отключения используется энергия дифференциального тока, поэтому оно может сработать при обрыве нулевого проводника, да и в целом не содержит нежной электроники, но содержит нежную механику. Электронное УЗО требует питания для работы электронного усилителя, поэтому при обрыве нуля работать перестает, часто не отключая цепь. У каждой конфигурации есть свои достоинства и недостатки. А для защиты от обрыва нуля я настоятельно рекомендую ставить реле контроля напряжения.
Но так как большинство читателей ждет от меня конкретного ответа — скажу, что это не важно. Есть требования стандартов, есть требуемые характеристики, и конкурентная цена в конце концов
Поэтому производитель дает ровно то, что от него требуют, а вот как получено желаемое — не так важно. А если производитель рукожоп, то отсутствие электроники автоматически не означает, что изделие выйдет годным. Кроме того, УЗО типа B без добавления электроники изготовить не получилось ни у одного производителя.
Для контроля исправности УЗО на передней панели есть кнопочка «тест», которая замыкая резистором цепь, имитирует появление дифференциального тока. Если УЗО при нажатии на кнопку тест отключилось — то оно исправно. Проверку исправности УЗО производители рекомендуют производить ежемесячно (какие оптимисты!), ну или я реалистично говорю о тесте раз в пол года.
Последовательность подключения устройства
При подключении важно помнить, что через устройство должны идти и фазовая составляющая, и ноль цепи, на которую ставится защита. УЗО оснащены выходными и входными контактами Каждая клемма имеет свою маркировку, так что разобраться, что куда идет, довольно просто
Чаще всего сверху мы можем найти входные контакты, а снизу – выходные.
Все устройства как сверху, так и снизу должны прилегать плотно, иначе не избежать нагрева. Условно все схемы подключения делятся на два типа: с одним уровнем и многоуровневые.
Первый тип подходит для отдельных систем или защиты всей проводки сразу. Устройство автомата дает защиту только от электрического тока в квартире или доме.
Обычный пример: защита напряжения при работе стиральной машинки в ванной.
Только не забывайте, что с таким УЗО нужно еще организовать правильное подключение автоматического выключателя, который будет спасать цепь от замыкания.
Когда Вы подключаете УЗО для всех потребителей, то ставьте устройство рядом со счетчиком.
При многоуровневой защите придется проводить точные расчеты на каждое устройство, которое работает в сети.
Другими словами, подключение стоит проводить так, чтобы в случае перегорания одного из УЗО, все остальные автоматы остались рабочими. Это правило действует и для главного автомата.
Если он включен, то УЗО как сверху, так и снизу должны функционировать без проблем. Считается, что подключение такой сложной системы лучше доверить профессионалам.
Возможно, цена вам покажется высокой, однако такой ход будет куда безопасней для всей семьи и бытовых приборов.
Не стоит забывать, что самые опасные цепи защищаются отдельными УЗО. Для розеток контакты должны кратчайшим путем выводиться на входную нулевую клемму.
Допускается также и каскадное подключение устройств, если верхние УЗО является менее чувствительными, чем оконечные.
Видео:
Важный нюанс: если у Вас сработал УЗО и электричество отключилось, нельзя просто снова включать устройства. Сначала необходимо найти проблему, а уже после делать подключение.
В противном случае, некоторые или даже все Ваши приборы сгорят.
Если после этого при запуске УЗО включилось, то виноват какой-то отдельный прибор. Если нет, то проблема может быть не только в квартире, а и во всем подъезде.
Ошибки при подключении УЗО встречаются частенько, и тут своими силами не обойтись – лучше вызвать компетентного мастера.
Как работает УЗО
УЗО нашло применение как в однофазных квартирных сетях, так и в трехфазных промышленных. Оно предназначено для отключения электропитания в 2 случаях:
- Человек прикоснулся к токоведущей части. Защитное устройство исключает поражение электрическим током.
- Нарушение изоляции проводки и контакт токоведущих частей с землей или корпусом электрического аппарата. Например, стиральной машины, водонагревателя или холодильника.
Работа УЗО основана на сравнении токов, протекающих по фазному и нулевому проводникам. Если они равны, все в порядке. Квартира находится под напряжением. Если прикоснуться к фазному проводу, часть тока потечет в землю через тело человека. Это создаст разницу между токами, идущими по L и N проводникам на вводе в квартиру. УЗО срабатывает, если появляются отличия.
УЗО зарекомендовало себя как противопожарное средство. Одна из причин возгорания проводки — это ток, протекающий через поврежденную изоляцию на землю. В месте пробоя выделяется тепло, приводящее к воспламенению кабеля. Если в квартире установлено УЗО, такая ситуация практически невозможна. Когда случится пробой изоляции и замыкание на землю, устройство зафиксирует разницу токов и отключит систему.
Маркировка
Маркировка наносится на лицевую панель прибора, расскажем, что она обозначает на примере двухполюсного устройства.
Маркировка УЗО
Обозначения:
- А – Аббревиатура или логотип производителя.
- В – обозначение серии.
- С – Величина номинального напряжения.
- D – Параметр номинального тока.
- Е – Значение отключающего тока.
- F – Графическое обозначение типа отключающего тока, может быть продублировано литерами (в нашем случае изображена синусоида, что указывает на тип АС).
- G – Графическое обозначение устройства на принципиальных схемах.
- Н – Значение условного тока КЗ.
- I – Схема устройства.
- J – Минимальное значение рабочей температуры (в нашем случае: – 25°С).
Мы привели типовую маркировку, которая применяется в большинстве устройств данного класса.

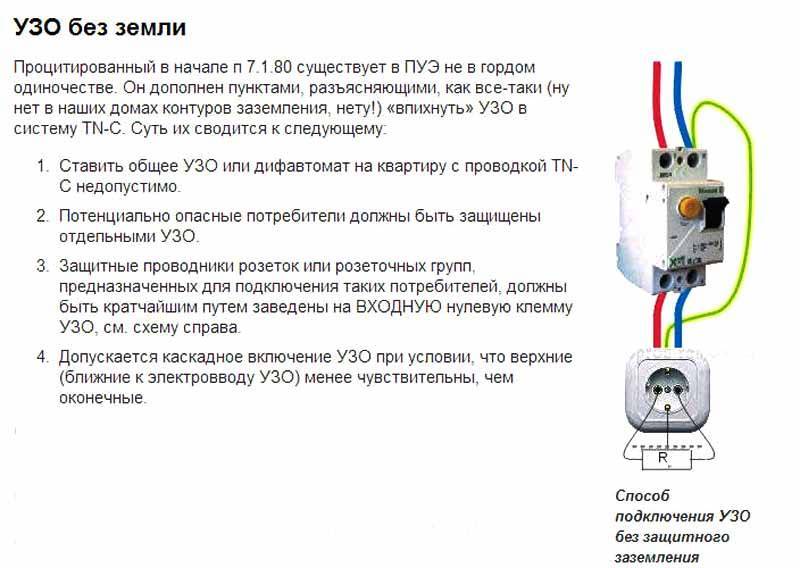

Схема без заземления
При отсутствии заземления УЗО подключается по той же схеме, что и при его наличии, поскольку, как мы выяснили в начале статьи, обе системы никак не связаны. При организации сети следует придерживаться таких рекомендаций:
Сеть лучше разбить на несколько групп по несколько потребителей в каждой
Каждая группа защищается отдельным автоматом и УЗО. Такое исполнение обойдется дороже (придется купить несколько аппаратов защиты), но зато в случае чего будет обесточен не весь объект, а только одна какая-то группа.
Схема присоединения стиральной машины без заземления, от общего УЗО квартиры
Есть еще один аргумент в пользу разделения сети на группы. Дело в том, что чем более высокий ток протекает в защищаемом УЗО контуре и при этом чем более чувствительным оно является, тем более высокой становится вероятность его ложного срабатывания. Чтобы предотвратить ложные срабатывания, можно увеличить уставку тока утечки, то есть применить менее чувствительное УЗО.
Но тогда оно не будет обеспечивать защиту от поражения электротоком. Ведь для такой защиты УЗО должно реагировать на утечку тока в 30 мА в сухих помещениях, а во влажных — вообще на 10 мА. Увеличивая уставку тока утечки, мы делаем возможным протекание через пользователя тока, способного привести к существенному повреждению организма (вредными считаются токи от 50 мА).
Условные обозначения на приборе УЗО
Если же разделить сеть на группы, в каждой из которой будет протекать более низкий ток,то можно будет поставить УЗО с достаточной чувствительностью и при этом не бояться ложных срабатываний.
Можно применить и такой способ снижения вероятности ложного срабатывания УЗО: установите фильтр напряжения, например, ориентированный на работу с высшими гармониками.
Необходимо исключить протекание через УЗО тока с силой выше номинальной
Каждое УЗО рассчитано на тот или иной номинальный ток. Чем выше его значение, тем более дорогим является прибор. Если сила тока окажется слишком большой, УЗО сгорит. Поэтому при организации сети нужно проследить, чтобы каждое УЗО было защищено выключателем автоматическим (ВА).

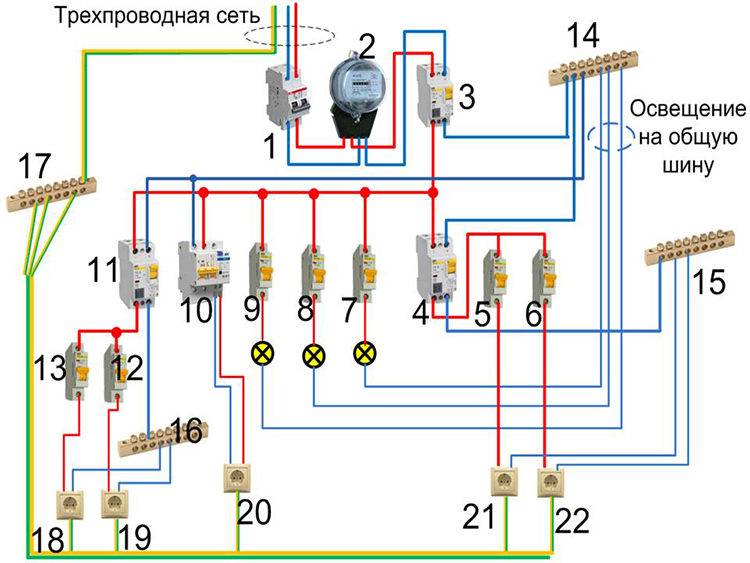

Практическая схема правильного подключения УЗО
При этом номинальный ток ВА должен быть на ступень ниже номинального тока УЗО. Объясняется такое требование следующим образом: любой ВА при перегрузке срабатывает не сразу, а в течение определенного временного отрезка.
Если номинальные токи ВА и УЗО будут равны, то последнее в течение всего этого времени окажется перегруженным и вследствие этого может перегореть.
Надежность схемы
Наиболее надежной является схема, в которой УЗО каждой группы подстрахованы установленным перед ними одним общим УЗО. Для такой схемы выпускаются УЗО с задержкой срабатывания, называемые селективными. Выдержка по времени составляет доли секунды. Благодаря задержке, селективное УЗО срабатывает только тогда, когда одно из групповых УЗО откажет.
Основное требование при установке УЗО на стиральную технику
Если существует большая вероятность ложного срабатывания общего страхующего УЗО, нужно устанавливать модель с большой уставкой тока утечки, например, 150 мА.
В этом случае задержка срабатывания не требуется — общее УЗО итак будет срабатывать только при отказе одного из групповых, имеющих уставку тока утечки 30 или 10 мА. Но нужно учесть, что выключатели с уставкой тока утечки более 30 мА (выпускаются модели на 150, 300 и 500 мА) обеспечивают только защиту от пожара, но не от поражения электротоком.
Прочие советы
Важно избежать ошибки при подключении, при которой дифференциальный ток в УЗО получается сам собой. К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину
К примеру, иногда «ноль» от защищаемой УЗО группы выводят мимо него сразу на общую нулевую шину.
Другая распространенная ошибка: к «нулю» обслуживаемого УЗО контура подключают «нули» от других контуров.
Иногда при отсутствии контура заземления заземляющий провод подключают к «нулевому» проводнику. Такое подключение обязательно нужно делать выше УЗО, то есть так, чтобы утекающий по заземляющему проводнику ток выходил за пределы «подопечного» контура. Если подключиться ниже, то даже при пробое на корпус токи в катушках УЗО останутся равными и прибор сработает только тогда, когда кто-либо из пользователей получит удар током.
Срабатывание УЗО при нажатии имеющейся на его корпусе кнопки «Test» вовсе не является гарантией того, что выключатель подключен правильно.
Достоверно подтвердить правильность подключения можно только с помощью специальной процедуры — контролируемой утечки тока, но ее должны делать только специалисты.
Последовательность подключения устройства
При подключении важно помнить, что через устройство должны идти и фазовая составляющая, и ноль цепи, на которую ставится защита. УЗО оснащены выходными и входными контактами. Каждая клемма имеет свою маркировку, так что разобраться, что куда идет, довольно просто
Чаще всего сверху мы можем найти входные контакты, а снизу – выходные
Каждая клемма имеет свою маркировку, так что разобраться, что куда идет, довольно просто. Чаще всего сверху мы можем найти входные контакты, а снизу – выходные.
Все устройства как сверху, так и снизу должны прилегать плотно, иначе не избежать нагрева. Условно все схемы подключения делятся на два типа: с одним уровнем и многоуровневые.
Первый тип подходит для отдельных систем или защиты всей проводки сразу. Устройство автомата дает защиту только от электрического тока в квартире или доме.
Обычный пример: защита напряжения при работе стиральной машинки в ванной.
Только не забывайте, что с таким УЗО нужно еще организовать правильное подключение автоматического выключателя, который будет спасать цепь от замыкания.
Когда Вы подключаете УЗО для всех потребителей, то ставьте устройство рядом со счетчиком.
При многоуровневой защите придется проводить точные расчеты на каждое устройство, которое работает в сети.
Другими словами, подключение стоит проводить так, чтобы в случае перегорания одного из УЗО, все остальные автоматы остались рабочими. Это правило действует и для главного автомата.
Если он включен, то УЗО как сверху, так и снизу должны функционировать без проблем. Считается, что подключение такой сложной системы лучше доверить профессионалам.
Возможно, цена вам покажется высокой, однако такой ход будет куда безопасней для всей семьи и бытовых приборов.
Не стоит забывать, что самые опасные цепи защищаются отдельными УЗО. Для розеток контакты должны кратчайшим путем выводиться на входную нулевую клемму.
Допускается также и каскадное подключение устройств, если верхние УЗО является менее чувствительными, чем оконечные.
Видео:
Важный нюанс: если у Вас сработал УЗО и электричество отключилось, нельзя просто снова включать устройства. Сначала необходимо найти проблему, а уже после делать подключение.
В противном случае, некоторые или даже все Ваши приборы сгорят.
Если после этого при запуске УЗО включилось, то виноват какой-то отдельный прибор. Если нет, то проблема может быть не только в квартире, а и во всем подъезде.
Ошибки при подключении УЗО встречаются частенько, и тут своими силами не обойтись – лучше вызвать компетентного мастера.
Параметры тока приборов
В бытовых электросетях чаще всего используются дифференциальные автоматы типа С16, а другие не пользуются популярностью. В цепочках осветительных приборов применяют устройства с номинальным значением тока утечки до 30 мА. При наличии одиночных цепочек используют дифавтоматы – 10 мА. Защита для входных автоматов предполагает номинальный ток утечки до 300 мА.
Получается, что большинство энергопотребителей используют больше энергии именно в момент пуска, а не во время работы. Такие токи принято считать пусковыми, которые превосходят токи эксплуатации.
Для того, чтобы не прекращалась подача питания при включении электрического двигателя большой мощности, дифавтомат функционирует таким образом, что отключение происходит только при повышении номинального тока в несколько раз.
Согласно параметрам тока, при которых происходит срабатывание защиты, автоматы разделяют на следующие виды:
- B – выдерживает нагрузку до пяти раз;
- C – выдерживает нагрузку до десяти раз;
- D – питание отключается при увеличении номинального тока до двадцати раз.
Если в сети имеется некоторое количество потребителей с минимальной емкостью, то лучше установить устройство типа «B». В среднестатистической квартире или частном доме подключают устройство типа «C». В условиях промышленных объектов, где имеется мощное оборудование, устанавливают приборы типа «D».
Будет ли работать дифавтомат без заземления
Дифференциальный автомат — это устройство коммутации, которое совмещает в себе автоматический выключатель и устройство защитного отключения. Он также спокойно может работать в двухпроводной сети без провода заземлителя. Принцип его работы похож на функционирование анализатора, который сравнивает показатели электрического тока у проводов, ищущих к клеймам «фаза» и «нейтраль». Если вдруг произошло короткое замыкание или любая другая внештатная ситуация, то датчики фиксируют это, и контакты прибора автоматически размыкаются, а проводка обесточивается.
Вам это будет интересно Соединение транзисторов
Обратите внимание! В качестве примера можно взять стиральную машину. Если в ней случился обрыв проводов, и один из них контактирует с корпусом, то человека ударит током
Если прибор выявит, что электроэнергия распространяется не так, где нужно, то он выключит сеть, и пользователь не пострадает.
Подсоединение дифавтомата к незаземленной сети производится без проблем
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
5 ошибок при подключении У З О в однофазную сеть
Чем угрожают ошибки при подключении и эксплуатации устройства защиты? Это невыполнение своих задач, отсутствие реакции на повреждения в сети и периодические ложные отключения её участков.
Ошибками при включении устройства в энергосеть будут:
- Соединение выходного провода «ноль» с проводом заземления.
- «Фаза» и «ноль» обязательно подключаются через клеммы изделия, вывод «нуля» помимо УЗО приведёт к периодическим срабатываниям защиты.
- Нельзя включать в сеть перемычки между группами контактов «ноль» разных потребителей с отдельными защитными устройствами.
- Подключение проводов к непредназначенным для них клеммам, «фаза» – L, «ноль» – N.
- После отключения участка электросети необходимо устранить неисправность повлёкшую отключение, а не включать УЗО снова.
Список не полный, тут указаны только основные ошибки, допускаемые при подключении устройства в сеть и его эксплуатации. Более подробно ошибки подключения описаны в видео.
УЗО ошибки при подключении
Не забывайте тестировать устройства при их установке, в дальнейшем, при замурованных в стены проводах, распаечных и распределительных коробках работа будет затруднена.
