Принцип устройства и работы искрогасителя

Что такое искры, иногда так красиво вылетающие целыми снопами из дымоходов?  Да это не что иное, как несгоревшие до конца частички твердого топлива, подхваченные потоком выходящих наверх раскаленных продуктов сгорания. Иными словами – продолжающие гореть или тлеть маленькие угольки. Зрелище, да, действительно бывает красивое, но вот последствия такой «праздничной иллюминации» порой – весьма удручающие.

Хозяин бани, увидев такой «фейерверк» над своими владениями, должен не любоваться красотой, а браться за голову и незамедлительно принимать меры!

Одним словом, надо не спорить, а довести систему «банная печь + дымоход» до такого состояния, когда вылета искр из трубы не станет вообще.

Кстати, такое явление чаще всего наблюдается у печей с прямоточными дымоходами. А в особенности, если печь – самодельная простейшая, в конструкции которой не уделялось внимания созданию «лабиринта» на пути потока выходящих продуктов сгорания. В таких «закоулках» струя газов резко меняет направление, оставляя несгоревшие остатки, отбрасываемые к периферии центробежной силой. А главное – идет мощнейшая теплоотдача на стенки печи и на каменку, то есть у недогоревших остатков снижается уровень «температурной подпитки» для горения.

У правильно организованной печи дымовой поток никогда не идет напрямую. Он огибает несколько препятствий, меняя направление, отдавая по максимуму тепло и избавляясь от переносимых не договревших до конца твердых частиц .

Голубой цвет – это воздух, необходимый для горения дровяной закладки. Он проникает через поддувало и снизу через колосник поступает в зону активного горения топлива.  На входе из камеры сгорания – это уже поток газов, продуктов сгорания, тех самых, что надлежит вывести в атмосферу через дымоход.  Следует правильно понимать, что основной поиск тепла печь получает не непосредственно от пламени сгорания дров, а именно от отводимых раскаленных газов.

Они поднимаются вверх, и если находят выход к дымоходу, то сразу устремляются в него. Такое бывает у самодельных прямоточных печей-буржуек, и именно в этом случае может случаться обильное перемещение несгоревших до конца фрагментов топлива. Но у нас на схеме показано, что поток газов поднялся вверх, поделившись теплом с каменкой. Но здесь ему выхода нет, и он перенаправлен вниз, в дополнительную теплообменную камеру. И только из нее уже попадает в дымоходный канал. Каждое изменение направления – это отброшенные центробежной силой к стенкам горящие частицы. От такого контакта многие из них просто рассыпаются или, отдав тепло, гаснут. По сути, несколько таких поворотов — и у искр почти не должно оставаться шансов…

Тем не менее случается, что раскаленная печь уже не в состоянии полностью «погасить» поток недогоревших кусочков топлива. Или же конструкция печи – далека от совершенства. Значит, с искрением поможет справиться сам дымоход. Например, хорошо помогают избавиться от сильного искрения чередования вертикальных и горизонтальных участков дымохода. Принцип все тот же – резкое изменение направления и отбрасывание угольков к периферии центробежной силой — от контакта со стенками они куда быстрее тухнут. Однако, этим недопустимо увлекаться – количество и продолжительность горизонтальных участков всегда строго ограничивается. Такие трубы быстрее зарастают сажей и будут требовать частой очистки.

И вот последним рубежом, способным предотвратить разбрасывание искр из жерла трубы дымохода становится нехитрое устройство с очень понятным названием — искрогаситель.

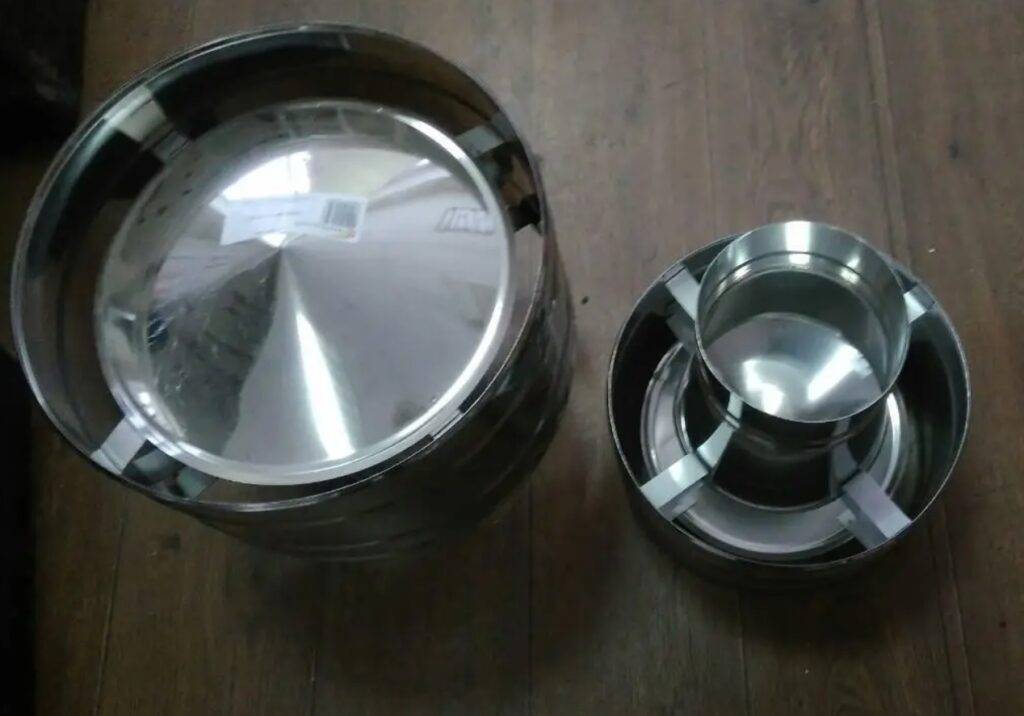

Искрогаситель заводского производства. Подобный оголовок можно приобрести под любой размер дымоходной печи.

Как же он работает? А все очень просто – те же принципы резкого изменения направления потока газов и создание условий для максимального повышения вероятности столкновения несгоревших частиц с какой-то металлической преградой.

Именно по такому принципу устроено большинство искрогасителей. Правда, некоторые из них интегрированы еще другими полезными приспособлениями. Но и там – сохраняют свои отличительные черты.

Делаем сами

Теперь разберемся с тем, как же соорудить искрогаситель в домашних условиях.

Главным требованием к такому устройству является размер ячеек сетки: он не должен превышать 5 мм. При этом прохождению газа ничего не должно мешать.

Недостаток искрогасителя состоит в том, что ему свойственно забиваться сажей. Как уже говорилось ранее, это происходит из-за большого содержания смол в дровах. Для того чтобы устройство работало в прежнем режиме, сетку необходимо регулярно очищать от остаточных продуктов сгорания.

Прежде чем приступить к работе, требуется подготовить все инструменты, которые могут понадобиться в процессе. Среди них отмечают следующее:

• болгарка;
• аппарат для сварки деталей;
• плотный картон;
• простой карандаш;
• линейка;
• листы из стали;
• металлическая сетка.

Для создания искрогасителя существует определенный порядок действий:

1. Осуществляются все необходимые замеры. К этому этапу относится измерение отверстия дымохода. По полученным результатам на плотном картоне выполняется построение чертежа будущих элементов, которые затем аккуратно вырезаются.
2. С помощью полученных шаблонов необходимо вырезать из стальных листов все нужные детали. Для этого этапа потребуется болгарка.
3. Можно приобрести готовую металлическую сетку или сделать ее самостоятельно, используя прутики, которые не превышают 6 мм в диаметре.
4. С помощью сварочного аппарата детали соединяются между собой. В дальнейшем все швы необходимо обработать с помощью болгарки.
5. Для более плотной фиксации применяются специальные заклепки, изготовленные из стали.
6. После выполнения всех предыдущих работ проводится монтаж искрогасителя на дымовую трубу. Желательно закрепить его как можно плотнее.

Для этого устройства рекомендуется использовать тонкую сталь. То же самое касается и прутьев.

Опытные специалисты советуют сделать сетку из металла «более послушной». Для этого необходимо воспользоваться молотком, ударив по ней несколько раз. Подобные действия помогут снять с металла напряженное и натянутое состояние и сделать его податливым к деформациям.

При желании искрогаситель можно дополнить с помощью дефлектора. Для этого требуется вырезать из стали своеобразный козырек, затем согнуть его. Все полученные сгибы нужно закрепить с помощью специальных заклепок. В результате должен получиться элемент в виде конуса, диаметр которого будет немного больше диаметра дымовой трубы. Готовое изделие необходимо прикрепить к искрогасителю. В качестве креплений применяются заклепки из стали.

Согласно всем строительным нормам и правилам, это устройство необходимо устанавливать в тех сооружениях, в которых отделочный материал стен и крыши состоит из легковозгораемых веществ. Но и при их отсутствии подобная конструкция, защищающая от горячих искр, не будет лишней. Прибор поможет обезопасить окружающее пространство от возгорания.

Изготовление своими руками

Рассмотрим процесс самостоятельного изготовления искрогасителя. В качестве материала используем самый доступный и недорогой вариант — листовую оцинкованную сталь.

Инструменты и материалы

Для изготовления искрогасителя надо приготовить:

• лист оцинкованной стали 0,8 мм;
• ножницы по металлу;
• электродрель с набором сверл;
• заклепочник с комплектом вытяжных заклепок;
• измерительный и обычный слесарный инструмент — линейка, угольник, молоток с пассатижами и т. д.

Устройство вытяжных заклепок

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Инструменты могут потребоваться разные — некоторые владельцы усложняют конструкцию искрогасителя и устанавливают на вершине колпака флюгер. Поэтому набор инструментов и материалов зависит от особенностей проекта.

Изготовление

Процесс изготовления искрогасителя довольно прост:

изготовление колпака. Для этого надо вырезать из стального листа круг, диаметр которого соответствует заранее установленным размерам. Вырезают небольшой сектор (угол не более 20°), соединяют его края внахлест и закрепляют заклепками;

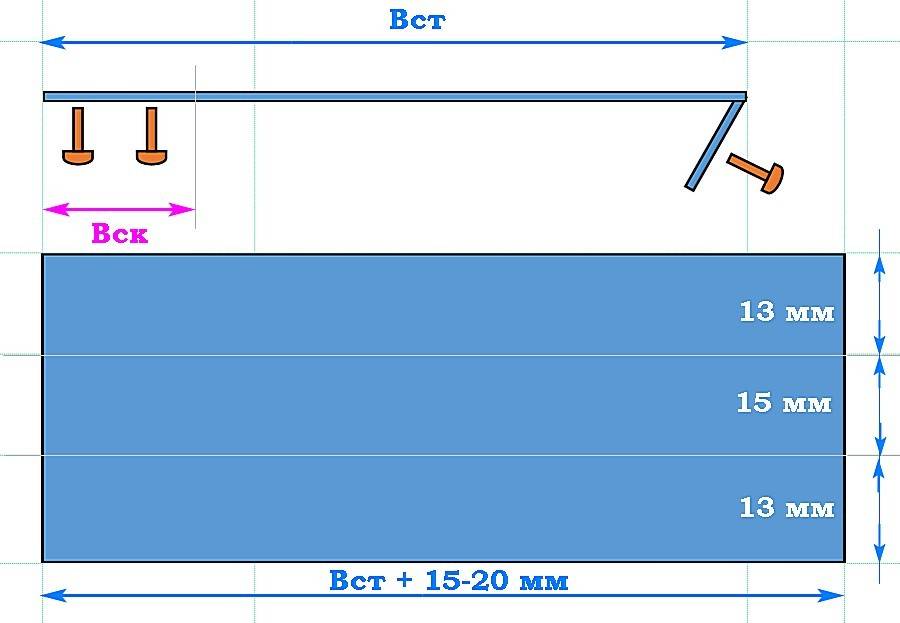

изготовление развертки хомута с опорами для колпака

Здесь важно обеспечить соответствие размеров (особенно, длины хомута с запасом на соединительный элемент);

хомут сгибают, сверлят отверстия под крепежный элемент, проверяют полученный диаметр (он не должен быть меньше диаметра трубы, но и не намного больше);

соединяют хомут и колпак с помощью заклепок. Сверлят отверстия в опорных полосах, прикладывают их к колпаку и отмечают точки соединения

Затем сверлят отверстия в колпаке и прикрепляют оба элемента друг к другу.

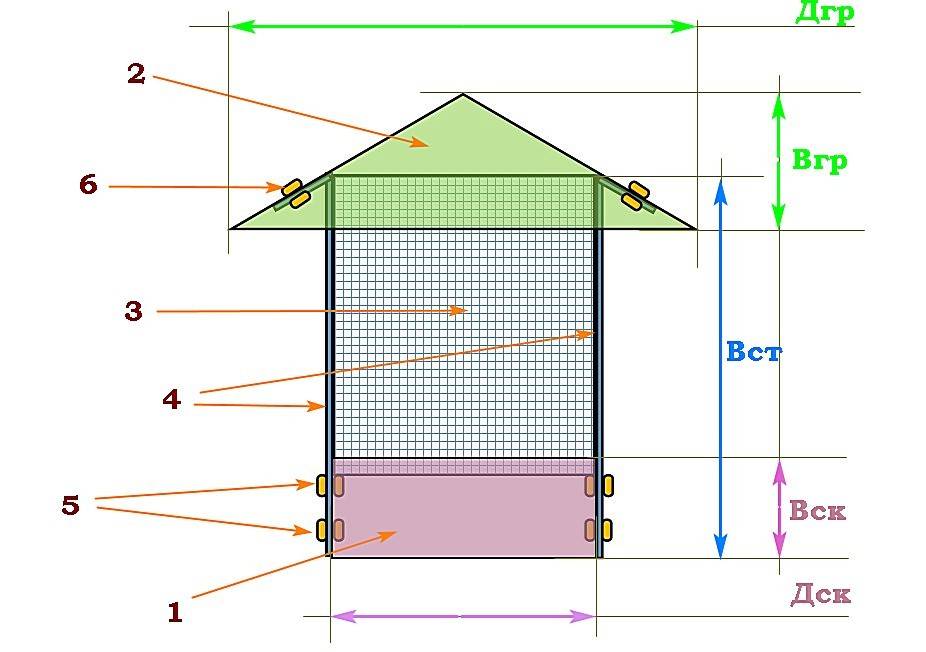

Конструкция оголовка на банный дымоход – зонт-«грибок» и искрогаситель

Сразу устраняем ошибку – высота стакана, конечно, должна быть побольше…

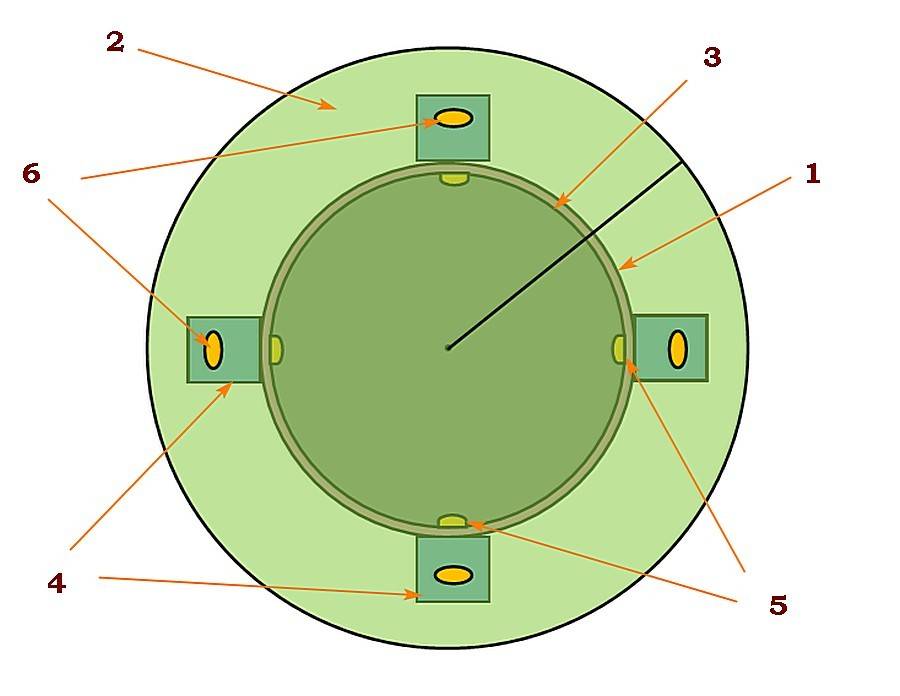

Этот же искрогаситель – только вид сверху

Вверху – размеры стакана, внизу – развертка для его изготовления

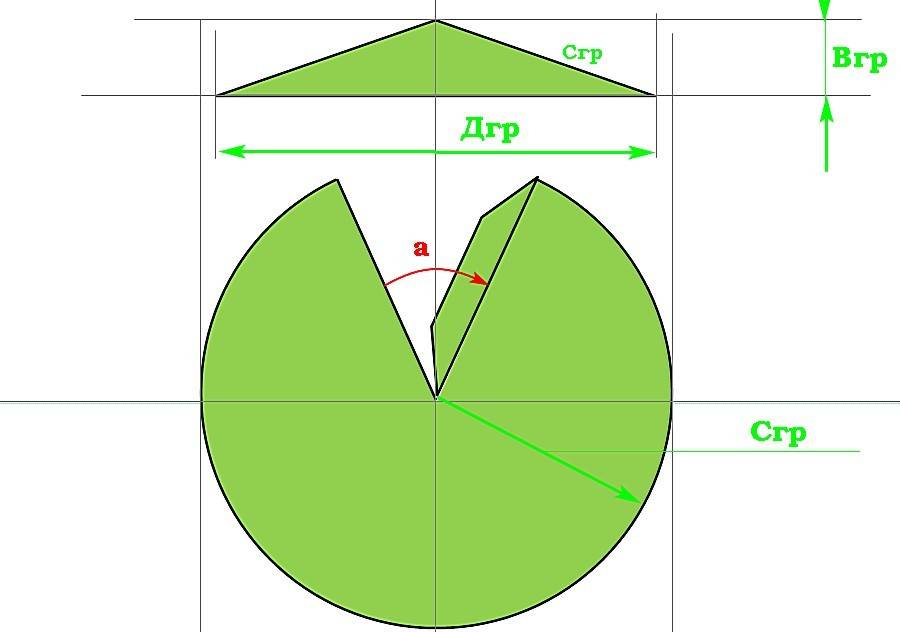

Крыша – «грибок» со своей развёрткой

Размеры стойки и ее развертки, способы крепления – показаны как вариант. Могут быть и иные

На этом процесс изготовления простейшего искрогасителя можно считать завершенным. При необходимости можно присоединить сетку.

Для чего устанавливают искрогасители?

Искроулавливатель, как его еще называют, предназначается для улавливания горящих искр из дымоходного канала. Обязательным считается установка таких приборов в тех помещениях, зданиях, которые построены, изготовлены из пожароопасных материалов. Сюда можно отнести не только само дерево, но разнообразные материалы производства крыши, которые могут содержать определенное количество пластика и прочего.

Наиболее часто его можно увидеть на оголовках дымохода, они, как правило, соединены с самим «козырьком» и представляют единую «экспозицию». Многие совмещают устройство улучшения тяги с прибором позволяющим гасить искры, это не требует отдельных выходов и конструирования, каких-то невероятных и громоздких приборов.

Как и любое устройство дымохода, у презентуемого прибора есть свои особенности:

Они монтируются для печей, котлов работающих на твердом топливе.
Размеры самих «сеток», которые, как предполагается «ловят» искры, должны соответствовать определенным нормам и не быть более 5 мм.
Ваш дом могут не принять сотрудники компании регистрирующей его в реестре, а также пожарная служба, если ваша кровля изготовлена из воспламеняемых материалов, а искрогасителя нет

Обращайте внимание на этот весомый факт.
Кроме того, обустройство дымохода искрогасителем обязательно и в том случае, если сам канал имеет прямолинейное сечение. В домах, как правило, редкое явление, а вот бани, сауны, как раз подходят по такое понятие.
Кроме того, подобный тип устройства намного лучше защищает дымоход от попадания мусора, мертвых птиц и прочего. Благодаря своим мелким ячейкам.
Искрогасители требуют обязательной и регулярной чистки.
В современных домах, архитекторы уже заранее вносят в проект данный прибор.

Благодаря своим мелким ячейкам.
Искрогасители требуют обязательной и регулярной чистки.
В современных домах, архитекторы уже заранее вносят в проект данный прибор.

Обратите внимание, что при обустройстве своего дымоходного канала подобным устройством, не рекомендуется использовать дрова, как средство отопления. От дров больше всего сажи, которая за короткий период способна полностью забить ячейки гасителя, что впоследствии приведет к образованию обратной тяги, либо её, как таковому отсутствию. В принципе, сама конструкция не такая сложная по конфигурации, её собрать может каждый домовладелец, обладающий необходим материалом и инструментом

В принципе, сама конструкция не такая сложная по конфигурации, её собрать может каждый домовладелец, обладающий необходим материалом и инструментом

Но, помните, не каждый материал подойдет, поэтому обращайте внимание на характеристики

Сделать самому или заказать прибор?

Искроуловители на заказ — довольно распространенная опция. Если вы доверяете исполнителю, то можете рассчитывать на хороший срок службы и полную исправность. Но так бывает не всегда, особенно, если изготовитель решит сэкономить на материале.

Если вы решили изготовить искроуловитель самостоятельно, у вас может уйти на это больше времени. При этом вы сможете полностью контролировать процесс, начиная с выбора и приобретения материала, и заканчивая конструктивными нюансами.

Советы по выбору

При выборе стоит уделить внимание габаритам трубопровода, типу конструкции и качеству материала. Диаметр устройств, как правило, составляет 80-550 мм

Размеры козырьков зависят от габаритов трубчатых конструкций, которые надеваются на дымоход.

Наиболее часто рекомендованы изделия из нержавеющей стали. Отсутствие коррозии, долговечность и доступная цена – главные преимущества этого решения.

Популярные модели

Существуют упрощенные кожухообразные варианты и решения с функцией дефлектора. Среди последних можно выделить следующие популярные модификации:

1. ЦАГИ;
2. Аппарат Григоровича.
3. Круглый Волпер.
4. H-образное устройство.
5. Флюгер.
6. Тарельчатый.

Встроенные системы отвода искр

Не секрет, что твердое топливо, которым отапливают банные печи, может обладать разным качеством. Довольно часто его горение приводит к появлению множества искр, то есть раскаленных несгоревших частиц, стремительно направляющихся вверх с потоком горячего газа. Эти искры перемещаются по дымоходной трубе и с огромной скоростью вылетают наружу, а затем разлетаются по всем сторонам.

Оказавшись снаружи, искры могут попасть на кровельную конструкцию или ее отдельные деревянные элементы. А при наличии сильного ветра они способны привести к возгоранию сухих листьев, травы или хвои, что повлечет непоправимые потери. Вовремя принятые меры — залог успешной защиты от пожаров.

В этом видео вы узнаете, как сделать искрогаситель:

Чтобы погасить искры, достаточно разместить в дымоотводной системе специальные детали с высокой теплопроводностью. При контакте с ними раскаленные частицы лишатся своего теплового потенциала, медленно охладятся и станут безопасными. Кстати, во многих современных печах для бани уже предусмотрены специальные узлы с функцией быстрого искрогашения.

Принцип работы подобных механизмов очень простой:

1. Воздух проникает в печку через специальную дверцу, а в топочную камеру — через колосниковую решетку.
2. Топливо сгорает, разогревая каменку.
3. В итоге горячие продукты сгорания проходят через специальный «лабиринт» из перемычек, где происходит активная теплоотдача. В результате под действием центробежных сил искры вырываются из общего потока, разбиваются о стенки камер и гасятся.

Но важно понимать, что в этот момент печь уже разогревается до высоких температур, поэтому полностью избавиться от искр зачастую невозможно. Нередко хозяева применяют изогнутые конструкции дымоходов, так как на прямых участках вероятность выбросов искр максимальна. В этом случае принцип работы остается аналогичным предыдущему — изменяется направление потока искр со стенками дымоотводной системы

В этом случае принцип работы остается аналогичным предыдущему — изменяется направление потока искр со стенками дымоотводной системы.

Данное устройство имеет простую схему работы

Особенности ухода за искрогасителем

Сложность ухода за прибором для гашения искр, установленным на дымоходе, зависит от модели, выбранной владельцем здания.

Первый вариант – шапочка из металлической сетки. В этом случае предстоит периодически проверять ее состояние – она может засориться продуктами сгорания, прочим мусором, приносимым ветром.

Такую сетку, особенно, когда для топки использовалось топливо с высоким содержанием смолы, нужно очищать от сажи и гари довольно часто. Также, если материал для изготовления был выбран подешевле, в скором времени потребуется заменить искрогаситель новым.

Частые прогулки на крышу для прочистки сетки также сложно назвать приятным занятием. Да еще когда время от времени нужно менять металлическую сетку на дымоходе. Поэтому лучше сразу подбирать более качественный материал для изготовления искрогасителя.

Второй вариант – дефлектор с сеткой внутри. Здесь также потребуется периодически прочищать металлические ячейки сетки, забивающиеся продуктами сгорания. Ведь чем больше мусора соберет на себе сетчатый элемент прибора, тем сложнее станет процесс удаления дыма. А это чревато крупными неприятностями.

Третий вариант – дефлектор с юбкой. Здесь предстоит периодически проверять, чтобы листья, бабочки и птицы не закрыли мелкие отверстия, предназначенные для удаления воды от дождя и растаявшего снега. Снимать же прибор с его рабочего места и прочищать не придется. Это самая простая модель в обслуживании.

Четвертый вариант – искрогасители, изготовленные из металлических сплавов, подверженных коррозии. Такие изделия очень быстро придут в негодность. Это нужно учитывать еще на этапе выбора материала.

Чтобы защитить себя от необходимости ежегодно сооружать искрогаситель, лучше сразу же выбрать качественную нержавеющую сталь толщиной 5 мм. Это же касается и металлической сетки – она должна быть износоустойчивой, лучше из нержавейки.

Проверку искрогасителя проводят в обязательном порядке при чистке дымохода.

Гаситель искр на дымоход является жизненно важным прибором, способным уберечь имущество и жизнь людей. Да и цена не кусается – тем более, что можно изготовить искрогаситель своими руками, используя подручные материалы.

Такая предосторожность поможет обезопасить дом от случайного возгорания. Ведь вылетающие из дымохода искры потухнут, преодолевая путь сквозь этот металлический прибор

Возникли вопросы, или есть желание поделиться личным опытом изготовления искрогасителя на дымоход? Пожалуйста, оставляйте комментарии к этой статье. К отзывы можете прикрепить фотографию вашей самоделки – форма для связи расположена ниже.

Популярные модели

Искрогасители для дымохода бывают разными. Выделяют два основных вида, которые используются чаще всего:

1. Искрогаситель-кожух. Такие приборы часто создают своими руками из подручных средств.
2. Искрогасители-дефлекторы. Такие модели предназначены не просто для того, чтобы гасить твердые частицы. Они усиливают тягу в дымоходе путем перенаправления потоков ветра.

Искрогаситель-кожух

Искрогасители-кожухи пользуются популярностью благодаря простоте конструирования. Можно собственноручно сделать отверстия в трубе или присоединить к ней насадку-сетку. Отрицательным свойством такого устройства является необходимость периодической ревизии искрогасителя.

Сетка и перфорации быстро забиваются. На них оседают продукты горения и тяга постепенно снижается. Это обуславливает необходимость часто прочищать такой искрогаситель. Есть модели кожухов, которые продаются уже в собранном виде, их нужно только присоединить к дымоходу.

Искрогаситель-дефлектор

Искрогасители-дефлекторы более современные устройства. Они имеют эстетичный вид и не снижают тягу в трубе. Такие искрогасители могут оснащаться сетками и перфорациями.

Отличительной особенностью такого устройства является наличие места сужения. Оно способствует увеличению тяги внутри искрогасителя. Такой феномен подчиняется закону Бернулли: в местах с меньшим сечением трубы увеличивается скорость потока, при этом снижается его давление. Снижение давления приводит к увеличению тяги.

Место сужения может находиться в любой части искрогасителя. Существуют разные модели. Некоторые из них по строению напоминают искрогаситель-кожух, но отличаются лучшей аэродинамичность.

Отрицательные свойства таких искрогасителей те же: их сеточки и перфорации быстро забиваются твердыми частицами. Эта проблема была решена в Центральном аэрогидродинамическом институте (ЦАГИ). Искрогасители, которые там конструировали, носят название института.

Искрогаситель-дефлектор ЦАГИ включает в себя:

• Нижний цилиндр — патрубок. Он является продолжением трубы дымохода.
• Место сужение между патрубком и диффузором.
• Диффузор — расширенная часть искрогасителя.
• Крышка-зонтик. Она защищает устройство от осадков и крепится на расстоянии от диффузора с помощью ножек.
• Наружный цилиндр или обечайка. Это цилиндр большого диаметра, который крепится снаружи к искрогасителю и способствует перераспределению газов вверх и вниз.

Такой искрогаситель позволяет тушить горячие частицы и усиливать тягу. Он не способен задерживать копоть.

Монтаж

Установка искрогасителя — достаточно простая, но довольно опасная процедура. Для нее требуется вылезть на крышу, что само по себе довольно рискованная затея, если нет опыта подобных работ. Поэтому перед началом работ надо обзавестись средствами страховки и действовать не в одиночку — иногда инструменты вырываются из рук и падают вниз. Надо, чтобы кто-то позаботился о безопасности и подал упавшие принадлежности.

Сам монтаж прост. Понадобится полоса асбеста (можно использовать асбестовый шнур для уплотнения печных дверок). Кроме этого, надо запастись жаростойким герметиком и ключами для затяжки хомута искрогасителя.

Установка производится в следующем порядке:

• примерка. Устанавливают искрогаситель, не затягивая хомут, и отмечают линию размещения крепежного элемента на трубе;
• снимают искрогаситель. Обматывают участок трубы, отмеченный ранее, асбестом. Закрепляют обмотку жаростойким герметиком и дают ему немного схватиться:
• устанавливают искрогаситель на место, затягивают хомут.

Установка искрогасителя на дымоход

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Монтаж достаточно прост. Можно заранее позаботиться о демонтаже — покрыть резьбу на затяжном винте слоем смазки, герметика или другого материала. Это не всегда дает ожидаемый эффект, но попытку сделать не помешает.
