Виды нагревательных кабелей
Трубные греющие кабеля бывают резистивными и саморегулирующимися. Первый тип изделий бывает одножильным и двухжильным, располагается в трубе и разделяется на:
- Линейные.
Изделия состоят и одной или нескольких спиральных жил металлического проводника, выделяют тепловую энергию прохождении по проводникам электрического тока.
- Зональные.
Саморегулирующийся кабель по принципу работы похож на резистивный тип. Его располагают внутри или снаружи труб. Отличительной способностью изделия является его способность самостоятельно уменьшать мощность тепловой энергии. Также у него отсутствует изолирующее покрытие. Его можно устанавливать на любых системах труб, в том числе и на небольших участках. Саморегулирование выделения тепла на разных участках кабельной конструкции позволяет исключить сгорание или перегрев установки.
ВАЖНО! Кабели резистивного типа резать нельзя, желательно приобретать их готовыми (по размерам). Изделия саморегулирующегося типа резать можно на такой размер, какой необходимо.
Греющий кабель для водопровода: назначение и преимущества
Основным фактором безотказной работы водопровода является глубина прокладки трубы. В идеале трубы должны быть уложены ниже глубины промерзания грунта, которая определяется климатическими условиями конкретного региона. Но бывают ситуации, когда выполнить это требование просто невозможно из-за тяжелого, каменистого грунта, наличия посторонних предметов в земле или других коммуникаций, попавшихся на пути прокладки водопровода. В таких случаях может помочь дополнительное утепление трубы различными теплоизолирующими материалами. Но и эти меры могут оказаться недостаточными. Также ледяные пробки могут образовываться в местах, где коммуникации проходят через основание цоколя или неотапливаемые подвальные помещения там, где качественно утеплить водопровод не представляется возможным.
В таких ситуациях наиболее эффективным способом борьбы с замерзанием можно назвать электрический подогрев труб. Для этого используется греющий кабель для труб, который закрепляется с наружи либо внутри обогреваемой трубы.
В процессе работы электрическая энергия превращается в тепловую, как в нагревательной спирали электроплитки, и за счет этого происходит подогрев. Как известно из школьного курса физики, вода начинает замерзать при температуре 0 градусов Цельсия и достаточно немного поднять температуру, чтобы система функционировала без перебоев. Греющие кабели для водопровода должны обладать высокой эластичностью, большой прочностью и иметь надежную диэлектрическую изоляцию, так как повреждение проводника и как следствие «пробой» электрического напряжения на водяную струю могут привести к поражению людей электротоком и весьма печальным последствиям.
Греющий кабель для труб. Устройство и использование.
Нагревательный элемент применяется для обогрева сточных труб, водопровода, канализации и пр. Главная задача греющего кабеля это предохранить жидкость от промерзания, посредством увеличения её температуры. Основные места применения данных систем — это почва или открытый воздух. Конструкция греющего кабеля:
- От одной и больше внутренних жил. Они изготавливаются из сплавов с высоким электро. сопротивлением для повышения удельного тепловыделения.
- Поверх жил расположена защитная оболочка из пластика. Так же при её изготовлении используются экран из алюминия. Либо применяется сетка из меди. Нередко медная сетка покрыта слоем никеля для улучшения свойств.
- Наружная часть кабеля выполнена из ПВХ устойчивого к воздействию влаги и ультрафиолета.
У различных изготовителей конструкция кабелей может несколько отличаться, при этом сохраняя общие конструктивные элементы.
Виды греющего провода с характеристиками
Греющий кабель для водопровода.
Обогревательные провода преобразуют электрическую энергию в тепловую за счет высокого внутреннего сопротивления. Это гибкие изделия, которые можно уложить на поверхности любой конфигурации. Провод имеет минимум 2 слоя надежной изоляции, защищающей от вредного внешнего воздействия. Конструкция может включать фольгированный экран или медную оплетку, предотвращающие короткое замыкание, нейтрализующие магнитное поле.
Производится 2 вида нагревательных проводов — резистивные и саморегулирующиеся. Действие первых основано на способности металлов нагреваться, когда по ним проходит электричество. В саморегулирующихся конструкциях тепло выделяет специальная матрица, а проводники остаются холодными.
Основная характеристика всех греющих кабелей — мощность электроэнергии, которую они потребляют на 1 пог. м. Для размещения обогревающего изделия внутри трубопровода хватает 10 Вт/м. Наружная установка предполагает повышение удельной мощности от 20 Вт/м и больше.
При выборе греющего провода учитывают и другие характеристики, в числе которых:
- Максимально допустимая длина линии с учетом ответвлений. На параметры оказывают прямое влияние толщина, удельное сопротивление проводника, количество жил. Если превысить допустимую длину, может выйти из строя вся обогревательная система.
- Предельная рабочая температура — характеризует способность изделия поддерживать ее длительное время. Производится 3 линейки, каждая из которых рассчитана на эксплуатацию в соответствующих условиях.
- Максимально допустимая температура в отключенном состоянии.
Выпускаются обогревательные кабели круглого и плоского сечения. Последние больше подходят для наружного размещения. Продаются в комплекте с проводом для коммутации с рабочей частью. Для экономного расхода электроэнергии применяют термодатчик с автоматом управления. Саморегулирующиеся варианты используются с компактным терморегулятором, который устанавливается на подводящей проводке.
Особенности системы обогрева крыши
Нужно ли греть крышу — сложный вопрос. На большей территории России зимы холодные. Большие снежные массы скапливаются на кровле. При повышении температуры они подтаивают, а ночью снова замерзают. Эти процессы постепенно приводят к разрушению систем, обеспечивающих водосток, а также к порче поверхности кровельного материала. Страдают не только крыши, но и автотранспорт внизу.
Чтобы избежать образования наледи на крыше, для стока воды в канализацию освобождают путь. Для этой цели создана система обогрева плоской кровли, которая применяется и на крутых скатах. Если выполнять подогрев крыши, этого окажется мало. Вода будет в течение дня стекать в желоба и трубы, потом замерзать там. Лед своей тяжестью обрывает крепления и трубы или их части рухнут вниз. Поэтому главная особенность состоит в том, что нагревательные элементы прокладываются:
- на карнизах кровли;
- на дне сточных желобов;
- внутри водосточных труб и воронок;
- на стыках поверхностей кровли.
Способов обогрева немного. Осуществляется нагрев теплой и холодной крыши. Рассмотрим каждый из вариантов подробнее.
Обогрев холодной кровли
Холодная кровля укладывается на крыше с хорошо оборудованной вентиляцией и теплоизоляцией. Подобные конструкции встречаются над нежилыми чердаками. Теплоизоляция не позволяет теплому воздуху выходить на улицу, скопившийся снег не тает, наледь не образуется. Обогрев крыши состоит в прокладке греющего проводника. Его протягивают внутри водосточных труб и по нижней части внутри желобов. Мощность кабеля начинается с малых величин (20 Вт) и доходит до 70 Вт/м. Этого достаточно для образования и стока талой воды.
Watch this video on YouTube
Как обогреть теплую кровлю
Теплая крыша не обладает качественно выполненной теплоизоляции. Тепло с чердака проходит наружу. Вечером температура окружающей среды понижается и вода замерзает. Замерзает она и днем при попадании на холодные участки кровли. В результате образуется наледь, которая падает вниз и приносит много неприятностей жильцам дома. Поэтому для устранения обледенения кровли края крыши подогреваются. Для этого провод подогрева прокладывают по краю петлями шириной 30-50 см. На 1 м² площади располагают кабель мощностью 250 Вт.
Установка кабеля внутри водопровода
Как правильно ввести кабель в трубу:
- Осуществлять ввод провода с помощью тройника. По возможности исключать острые, прямые углы труб. Нельзя резко дергать кабель, также вводить с помощью силы.
- Начинают работу с тройника, когда введение кабеля закончилось, проводят герметизацию отверстия, через которое осуществлялся ввод.
- Для герметичности установки применяют проходку. Крепления туго затягивают, закручивая втулку для зажима сначала вручную, далее затягивают с помощью ключа.
- Уплотнитель из резины, установленный в сальнике сожмется и обеспечит герметичное соединение.Справка! Перед заключительным этапом герметизации входного отверстия, надо убедиться, что муфта для соединения и проходка не соприкасаются.
- Узел соединения греющего кабеля с питающим удаляют от втулки, которая имеет внешнюю резьбу до 10 сантиметров.
Укладка греющего кабеля своими руками
В зависимости от условий и требований, кабель может монтироваться поверх трубы или укладываться внутрь. Поверхностный монтаж более легкий и более дешевый. Внутренний монтаж – единственно доступный вариант для подземных, закрытых или недоступных трубопроводов.
Внутренний монтаж
Для нагрева изнутри используется только специальный греющий кабель для труб. Его изоляция рассчитана на долговременное пребывание в воде или в другой жидкости (подходит для применения в канализационных трубах), которая перекачивается по трубам.
Саморегулирующийся внутренний нагревательный кабель
Жесткость и гибкость кабеля подобраны таким образом, чтобы он мог пройти все изгибы уже смонтированного и действующего трубопровода по всей своей длине. Учитывая сложность контроля процесса работы, для внутреннего нагрева обычно используется саморегулирующийся кабель.
Комплект подключения внутреннего греющего кабеля
Греющий кабель внутри трубы подключается через специальный комплект втулок и сальников, обеспечивающих герметичность в месте ввода. Удобство внутреннего монтажа в том, что его можно выполнить даже поздней осенью или ранней весной, так как нет необходимости раскапывать мерзлую землю
Но важно сделать это до того как вода начнет застывать в трубах
Наружный монтаж
Этот вид монтажа доступен только в сухую и теплую погоду, так как подразумевает земляные работы. Его редко используют для готового водопровода – только в случае, когда резко меняются климатические условия или жилье из временного становится постоянным, и используется в зимнее время. Поэтому необходимо продумать возможность замерзания труб заранее и выполнить укладку греющего кабеля в момент укладки водопровода.
При наружном монтаже кабель равномерно наматывается на трубу, а в случае необходимости – и на запорные элементы. Для упрощения процесса намотки очень длинного кабеля обмотку трубы делают по отдельным участкам. Метод такой намотки понятен из рисунка ниже.
Схема наружного монтажа греющего кабеля
Если температурные условия не очень жесткие – греющий кабель для трубы можно уложить линейно вдоль трубопровода. Для фиксации нагревателя используют прочный металлический скотч, играющий роль теплового экрана, который отражает тепло внутрь трубы.

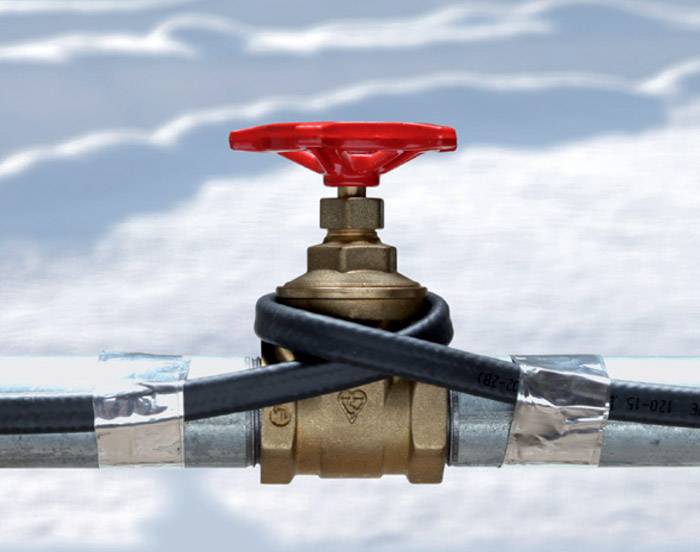

Укладку кабеля по массивным элементам запорной арматуры лучше всего выполнять змейкой. Если в конструкции нагревателя предусмотрен датчик температуры – его следует закреплять в самом холодном месте трубопровода. Поверх кабеля и датчика одевается термоизоляция.
Монтируем наружный греющий кабель своими руками
Важно!
Чтобы не повредить кабель – рекомендуется использовать короткие куски термоизоляции и одевать их по мере закрепления кабеля.
После окончания всех работ производится пробное включение и регулировка нагревающей системы. Для нормальной работы водяных труб их температура не должна опускаться ниже 3-4 градусов.
Выбор саморегулирующего греющего кабель для водопровода
- диаметр используемой водопроводной трубы;
- материал, из которого изготовлена труба;
- толщина слоя теплоизоляции;
- примерный расчет теплопотерь.
Данные параметры будут влиять на мощность обогревающего кабеля для водопровода и наличие в нем дополнительных элементов
При покупке готового подогревающего кабеля для водопровода необходимо обращать внимание на следующие характеристики:
- Мощность.
- Наличие или отсутствие термостата.
- Номинальное напряжение.
- Длина самонагревающегося кабеля для водопровода в бухте.
- Показатель максимальной рабочей температуры (оптимальный — 65 градусов).
Греющий кабель для водопровода своими руками
Для обустройства водяных магистралей на дачных участках или при прокладке труб для полива огорода можно использовать кабель самодельного типа. В основе конструкции лежит полевой телефонный кабель типа П-274М (имеющий прозвище «полевка»).
Шнур имеет жесткую металлическую жилу и прочный изолятор, что позволяет использовать материал для внешнего и внутреннего обогрева трубопроводов. Применять кабель для магистралей водоснабжения жилого дома не рекомендуется. Поскольку используемый изолятор не относится к пищевым материалам.
Если предполагается провести кабель в трубе, то полевой провод разделяется на жилы, которые затем складываются и свиваются в общий шнур. Герметичный ввод обустраивается при помощи гибкого шланга или иного резинотехнического изделия, дополнительная защита обеспечивается герметиками или эпоксидной смолой.
При установке кабеля поверх трубы разделение на жилы не требуется, шнур наматывается по спирали, а затем подключается к бытовой сети.
Все соединения электрической проводки изолируются и защищаются от проникновения влаги, в цепи коммутации предусматривается защитный предохранитель. Установка самодельного обогревателя предохраняет трубы от обледенения и снижает образование конденсата на внешней поверхности.
В результате металлические трубопроводы имеют увеличенный срок эксплуатации, что позволяет снизить затраты на содержание водопровода на приусадебном участке.
Смотрите видео, как простой провод сделать тёплым:
Саморегулирующийся нагреватель
В этом названии нет преувеличений. Инженерам действительно удалось создать изделия, которые не нуждаются в применении внешнего управления.
Конструкция кабеля обогревающего саморегулирующегося для водопровода
На схеме обозначены привычные элементы: медные жилы, экранирование, устойчивая к высоким температурам фторопластовая изоляция. Но здесь главную полезную функцию выполняет особая матрица. Ее проводимость изменяется при повышении/ снижении температуры. Одновременно с этим происходит уменьшение/ увеличение нагрева.
Эти изделия стоят дороже резистивных аналогов. Однако они намного экономичнее в эксплуатации. При их применении температура будет повышаться только там, где это действительно надо.
Саморегулируемые и резистивные нагреватели
Когда используют специальный кабель для обогрева водопроводной трубы
Такие решения применяют, когда невозможно получить нужный результат с помощью пассивной защиты от проникновения холода. Обычно хватает размещения трубопровода на глубине, ниже уровня промерзания почвы в определенной местности. Но опасность образования ледяной пробки возникает в месте подключения к централизованным системам.
Использование колодца
На этом рисунке приведена схема стандартной автономной системы водоснабжения. Экстремальные колебания температуры фиксируются в наше время часто. В сильный мороз не исключено промерзание грунта ниже нормального уровня. Особо опасным является участок выхода из земли и входа в здание. Здесь даже указанная на чертеже качественная современная изоляция может не выполнить свои функции.
Прокладка водопровода в каменистом грунте будет слишком сложной
Иногда на пути к источнику воды встречаются огромные валуны, остатки бетонных сооружений, иные препятствия. В этих случаях приходится поднимать трассу выше безопасного уровня. Не используемые подвалы, цокольные этажи также слишком дорого отапливать всю зиму.
Гораздо разумнее, нагреть локально только необходимые инженерные конструкции
Устройство греющего кабеля
Греющие кабели для водопровода далеко не новинка. Раньше их активно использовали для обогрева коммуникаций промышленного производства. В настоящее время использование таких систем распространено в частном и коммунальном домовладении, так как проложить водяные трубы ниже уровня промерзания почвы не всегда возможно.
Устройство греющего кабеля для водопровода
Саморегулирующийся кабель для обогрева труб коммуникаций многослойный, состоит из:
- двух проводников тока – медных жил;
- полимерной матрицы, соединяющей жилы;
- двух слоев бесшовной изоляции;
- медного экрана – теплоотражателя;
- внешнего изолирующего покрытия.
В комплект саморегулирующейся системы обогрева водопровода также входит ремкомплект с деталями для герметизации кабеля при подключении.
Выбор системы по мощности
Внутренний самонагревающийся кабель для водопроводных труб подразделяется в зависимости от типа применения.
Значение мощности зависит от следующих параметров — среднегодовой температуры в регионе, способа прокладки трубопровода (снаружи, внутри) и его изоляции, метода обогрева — внутри трубы или снаружи. Другим важным фактором является диаметр трубы.
При покупке греющего кабеля для водопроводных труб узнайте у продавца расход кабеля на 1 метр трубы (указывается производителем для каждой мощности).
Для небольших участков бытовой сети лучше использовать маломощный нагревательный комплект. Для загородных домов или дач, например, используется отопительный комплект мощностью от 5 до 25 Вт/м. Величина тепловых потерь зависит от объема трубы и качества изоляционного слоя. Например, металлическая труба диаметром 50 мм с изоляцией 20 мм будет эффективно нагреваться устройством мощностью 20 Вт/м.
По опыту можно сказать, что при средней изоляции трубопровода (толщина полистирольного покрытия 30 мм) в средней полосе России для обогрева одного метра трубы внутри достаточно мощности 10 Вт/м, а снаружи нужно брать не менее 17 Вт/м. Чем дальше на север вы живете, тем большая мощность (или более толстый слой утепления) вам необходима.
Для обогрева на важных питающих сетях устанавливается кабельная система большой мощности. Перед установкой такой системы следует помнить, что мощность в греющем кабеле выбирается в зависимости от диаметра и длины основного кабеля. Однако расход энергии на обогрев водопровода, в этом случае будет значительным.
Основное преимущество саморегулирующегося устройства заключается в том, что оно может самостоятельно изменять свои рабочие параметры в зависимости от температуры окружающей среды.
Это преимущество обеспечивает длительную и надежную работу. Комплекты, поставляемые производителем, отличаются высокой эффективностью работы и способностью экономить энергию. Их можно устанавливать в водопроводных и канализационных системах, в сливах и т.д.
Самое главное при выборе — тщательно проанализировать плюсы и минусы предлагаемых вариантов. Кроме того, к каждой модели прилагается инструкция производителя. Это тоже следует тщательно изучить перед началом работы.
Резистивный — плюсы и минусы
Резистивный греющий кабель.
Для резистивного кабеля характерны простота конструкции и невысокая цена.
Выпускают 3 вида изделий:
- одножильные;
- двухжильные;
- зональные.
Производятся с заранее заданными характеристиками — длина и мощность. Особенность — в одинаковом прогревании по всей протяженности. Укорачивать нельзя, следует использовать весь провод, даже если размер больше требуемого. При обрезке увеличивается сопротивление. Это приводит к повышению температуры нагрева, как следствие — плавится изоляция, система ломается.
Монтаж требует предельной аккуратности — если повредить кабель на каком-то участке, придется менять всю систему. Исключение составляют зональные конструкции с параллельным подключением нагревателей. Резистивные изделия невозможно использовать для прокладки внутри трубопровода — мешает оголовок датчика температуры. Он должен находиться рядом с кабелем, поэтому наружный монтаж тоже не слишком удобный. Преимущество — в сравнительно низкой цене по сравнению с саморегулирующимся проводом.
Одножильный
Самая простая конструкция из немногих элементов включает:
- нагревательную металлическую жилу;
- внутреннюю изоляцию;
- медную экранирующую оплетку;
- внешний изолятор.
Максимально нагревается до +65°С. Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые иногда находятся на большом расстоянии.
Двухжильный
Отличие от одножильного изделия не только в количестве проводников, но и в самой конструкции:
- 2 нагревательные жилы находятся каждая в своей изоляции;
- третья дренажная расположена рядом с ними (голая);
- все жилы охватывает фольгированный экран;
- для внешней защиты служит термостойкая изоляция.
Изделия одножильные и двухжильные обеспечивают одинаковый прогрев по всей длине.
Зональный
Этот вид резистивного кабеля имеет независимые секции обогрева. Это обеспечивается особенностями конструкции. Проводник состоит из 2 жил с изоляцией, поверх которой смонтирована нагревательная спираль. Через равное расстояние она поочередно соединяется посредством контактных окон с токопроводящими жилами. Образуются параллельные независимые зоны обогрева с максимальной длиной 2 м.
Виды греющих кабелей для труб
Рассмотрим подробней виды нагревательных кабелей.
Резистивный греющий кабель
Наиболее простыми и дешевыми являются резистивные кабели. Принцип их действия аналогичен принципу действия электронагревательной спирали, которая нагревается при прохождении через нее электричества.
Основой этих кабелей является нагревательный сердечник, в основном нихромовый, покрытый двухслойной изоляцией, экраном заземления, который выполняет еще и армирующую функцию. Сверху этот «пирог» закрыт защитной оболочкой. Обязательное наличие заземления обусловлено строгими требованиями безопасности на случай нарушения целостности провода.
Производители предлагают одножильные и двухжильные типы резистивных кабелей.
Чтобы обогрев функционировал, необходимо закольцевать электрическую цепь, то есть питание подключить на оба конца провода. В случае с одножильной системой могут возникнуть сложности с подключением. Можно сложить кабель в двое, но тогда и расход материала, а соответственно и затраты, возрастут ровно в два раза. Поэтому наибольшее распространение получили двухжильные кабели.
Закольцовку здесь обеспечивает контактная муфта, которая устанавливается на конец провода и замыкает цепь. Самым большим недостатком такого варианта является то, что эту самую муфту возможно установить только в заводских условиях, поэтому в продаже имеются куски только тех размеров, которые предлагают изготовители. Самостоятельно резать кабель категорически запрещается. К недостаткам можно отнести и тот факт, что в целях снижения расхода электроэнергии требуется покупка и установка дополнительного оборудования в виде системы автоматического контроля и управления, поддерживающей заданный температурный режим.
Саморегулирующийся греющий кабель
Существуют еще и саморегулирующиеся полупроводниковые нагревательные кабели, которые являются наиболее экономичными и принципиально отличаются как принципом действия, так и своим устройством.
Металлические проводники соединены между собой полупроводниковой перемычкой, которая и является нагревательным элементом. Из-за уникальных особенностей полупроводника его электропроводность напрямую зависит от температуры окружающей среды. При понижении температуры сопротивление падает и выделение тепла возрастает, а при повышении энергопотребление, соответственно, падает. Но самым интересным является тот факт, что саморегуляция температуры осуществляется на протяжении всего кабеля в каждой его точке, поэтому разные участки имеют разную степень нагрева и температура повышается только там, где это необходимо, следовательно, потребление электроэнергии сводится к минимуму.
Кроме экономичности преимущество полупроводникового типа заключается в том, что кабель можно приобрести любой необходимой длины, на нем отмечены линии отреза через небольшие промежутки.
Самым большим его недостатком, несомненно, является довольно высокая стоимость. Хотя свой выбор между высокой ценой и низким энергопотреблением каждый делает сам.
Предлагаем вам посмотреть видео-обзор саморегулирующейся греющей ленты:
https://youtube.com/watch?v=aNrXujyhKFM
Инструктаж по подключению обогрева
В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.
Инструкция по монтажу греющего кабеля в полно экранном режиме
Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.
Подготовительные работы
Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.
- соединительные гильзы;
- плоскогубцы;
- рулетка;
- кримпер;
- строительный фен;
- монтажные нож и скотч;
- кусачки;
- термоусадочные трубки.
После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.
Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.
Крепление кабельной системы
Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.
Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.
В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.
Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.
Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.
Крепление защитного кожуха
После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.
Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.
Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.
Подключение к питающей сети
Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее. Схема с УЗО Схема с УЗО 2 Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.
Проверка и запуск в работу
Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.
Монтаж внутри трубы
Внутрь греющий кабель зачастую монтируется, когда водопровод уже проложен и эксплуатируется, а его теплоизоляция не справляется с низкими температурами.
Ввод кабеля в трубу сверху не требует никаких дополнительных фиксаторов, в то время как нижний подвод должен быть надежно закреплен во избежание сползания нагревателя.
Схема: подключение греющего кабеля
Порядок монтажа греющего кабеля внутрь трубы следующий:
Измерить участок трубопровода, нуждающегося в дополнительном обогреве.
Распустить один край ленты (кабеля) согласно инструкции и установить муфту с сальниками для герметизации.
Второй край кабеля надежно изолировать.
Заизолированным краем кабель опустить в трубы
Делать это нужно предельно осторожно, чтобы не повредить изоляцию кабеля.
Кабель с муфтой подключить к электропитанию посредством вилки или напрямую к распределительной коробке.
Участок трубы с кабелем маркируют надписью ярким цветом.
Внимание! Пропускать кабель сквозь запорные краны и другие узлы категорически запрещено.
Обогрев трубопроводов греющим кабелем: принцип действия и стоимость
Принцип подобного обогрева достаточно прост и похож на работу тёплых полов. Подходит для водопровода саморегулирующийся обогревающий кабель или резистивный. Его прокладывают в нужном месте и подключают к электросети.
Проводка медленно прогревает трубопровод до температуры, необходимой для нормального функционирования системы
Монтаж обогревательного устройства осуществляется двумя способами:
- прокладывается внутри сети;
- обматывается снаружи.
Какой из этих двух способов выбрать – зависит от конкретного случая
Резистивный провод обогрева для водопроводных труб стоит меньше саморегулирующегося, поэтому его применяют чаще.
Саморегулирующийся проводник хорош тем, что значительно экономит электроэнергию и не требует установки терморегулирующего устройства. Его единственный недостаток – в два раза выше стоимость по сравнению с резистивным аналогом.
В каких ситуациях требуется установка прогревающего проводника:
- при расположении труд снаружи дома;
- инженерные сети расположены выше уровня промерзания грунта;
- в некоторых местах трубопровод переходит из подземной части в наземную;
- коммуникации проходят внутри неотапливаемого пространства (чердак, веранда).
Подогрев трубы водопровода позволяет избежать замерзания и позволяет поддерживать необходимую температуру весь зимний период
Стоимость резистентной проводки начинается от трёхсот рублей. Саморегулирующийся проводник обойдётся примерно в семьсот – тысячу рублей.
Конструкция и сфера применения
Документация к греющему кабелю Греющий кабель для обогрева труб устанавливается только в зонах, подверженных воздействию низких температур. Владелец здания может поместить обмотку на всем участке трубопровода или закрыть участки длиной по 200-300 мм. От протяженности кабеля для обогрева водопроводной трубы зависит энергопотребление системы.
Разогревающий кабель для трубы состоит из элементов:
- Внутренняя металлическая жила или набор токопроводящих элементов. Для изготовления деталей используются сплавы с повышенным сопротивлением, что обеспечивает нагрев элементов при прохождении электрического тока. Сверху жилы покрыты слоем изолирующего материала, сохраняющего защитные характеристике при циклических прогревах.
- Защитный экран, расположенный вокруг нагревающих жил. Деталь изготовлена из алюминиевой фольги или медной сетки, предотвращающей формирование электромагнитных помех при подаче напряжения. Для улучшения характеристик медную оплетку покрывают тонким слоем никеля, под металлическим экраном размещается дополнительный слой диэлектрика.
- Наружный защитный слой из эластичного материала, сохраняющего характеристики при низких температурах. Термокабель для обогрева труб, предназначенный для эксплуатации в условиях Севера, оснащается защитным слоем с увеличенной толщиной.
Устройство греющих кабелей
