Гибридный инвертор для солнечных батарей: выбор и принципы устройства

Как выбрать инвертор

Важные параметры этого устройства

Мощность, которую он может отработать.
Число одновременно подключаемых линий панелей.
Рабочая частота
Коэффициент полезного действия, на прямую влияет на производительность всей станции.
Вес оборудования, как показатель его качества.

Теперь обо всем этом, и не только, подробнее!

Прежде чем приступить к выбору такого оборудование нужно определится с типом вашей солнечной электростанции и ее задачей.

1 Автономная электростанция

. Ваша электростанция не подключена к внешней электрической сети и вы получаете всю электроэнергию только от панеле. В этом случае вам нужен инвертор типаoff grid .

В зависимости от свое мощности автономные инверторы подразделяются на однофазные и трёхфазные, а также могут преобразовывать различный вольтаж постоянного тока начиная от 12В, 24В, 48В, 96В и т.д.

Это самый дешевый вариант данного оборудования, стоимость, в зависимости от мощности и страны производителя, составляет 25-600 долларов.

2 Сетевая электростанция

. Ваша солнечная электростанция может работать совместно с центральной электрической сетью, но не имеет аккумуляторов.

Инвертор регулирует отбор электричества из сети, но не из аккумуляторных батарей

, если панели не вырабатывают достаточного количества. Также он может отправлять излишки выработанной электроэнергии обратно в центральную сеть, например если вы хотите продавать ее по “зеленому тарифу”. Такое оборудование имеет классon grid .

Кроме своей основной функции это оборудование имеет ее ряд возможностей:

регулировать частоту напряжения,
выставить 220 В,
регулировать амплитуду тока,
защищать оборудование от перегрева,
защитить сеть от коротких замыканий.
выводить информацию на экран телефона, планшета или монитор ПК через Wi-Fi.

Стоимость такого оборудование значительно выше и колеблется в пределах 200-20 000 долларов.

3 Аккумуляторно-сетевая

. Ваша электростанция обеспечивает электроэнергией все приборы, а излишек отправляет в аккумуляторные батареи, которые отдают накопленный заряд ночью или когда батареи не справляются с нагрузкой.

В случае если батареи не справляются и заряда аккумуляторов не достаточно вы планируете брать недостающую энергию из центральной сети. Для такой задачи вам необходим гибридный (hybrid) инвертор

. Он также имеет все функции сетевого, и может продавать излишки в сеть, как например работает “Зеленый тариф” в Украине.

Что касается цены, такое оборудование не дороже сетевого, в некоторых производителях даже отчасти дешевле. Однако цена начинается от 600$ и заканчивается 20 000$ на оборудование большой мощности.

Более подробно о всех этих видах систем можно почитать здесь.

Таким образом можно выделить всего 3 вида инверторов:

Автономний (off grid).
Сетевой (on grid).
Гибридный или универсальный (hybrid).

Подробный видео обзор, как выбрать инвертор

Сферы применения

Инверторы используются в различных ситуациях:

В дальних поездках обеспечивают возможность подключения к аккумулятору автомобиля необходимых приборов (холодильника, электрических инструментов и т.д.).
Преобразование энергии, полученной от альтернативных источников (например, от солнечных батарей).

Резервное энергоснабжение дома на случай неожиданного отключения электричества.
Источник энергии на загородных участках при отсутствии централизованной электрификации и т.д.

Для выполнения каждой из этих задач выбирают соответствующие модели преобразователей. Чаще всего инверторы 12/220 используются автомобилистами.

Устройства с входным напряжением 12 В и 24 В не являются взаимозаменяемыми!

Расчет минимального количества модулей в цепи с учётом допустимого пускового напряжения инвертора

Каждый инвертор имеет минимальное напряжение на входе, в нашем случае это 200 В.

Минимальное входное напряжение инвертора Fronius SYMO 10 кВт

В свою очередь, модули достигают минимального рабочего напряжения при граничной температуре 70 ° C. Поэтому минимальное количество панелей в стринге рассчитывается для этой температуры, округляя значение вверх. В этом случае используются формулы:

где:

Uoc (Tmax) — напряжение при максимальной температуре 70 ° C;
U_oc — напряжение холостого хода (38,5 В);
T_max — максимальная рабочая температура (70 ° C);
β_T — температурный коэффициент модуля (-0,31 %/K);
Nmin — минимальное количество солнечных батарей;
U_dc_start — Подаваемое начальное напряжение (200 В).

U_{oc (Tmax)} = 38,5· (1 + (70 — 25) · (-0,31 / 100)) =33,13

N_min ≥ 200 / 33,13 = 6,04

Принимаем ближайшее целое значение в большую сторону, таким образом рекомендуется устанавливать последовательно не менее 7 модулей в один стринг.

Сколько инверторов должно быть в системе

В теории 1 прибора необходимой мощности должно хватить для всей электростанции. Но, если у вас большое количество фотоэлементов и они собраны в несколько линий, лучшу на каждую их них поставить такой преобразователь.

Почему так? Дело в том что нестабильная работа одной линии, например она расположена не на солнечной стороне, будет негативно сказываться на работе инвертора и его КПД будет в целом ниже

Если важно получить максимальную эффективность электростанции, такой вариант не подходит

Альтернативный вариант, это инвертор на несколько независимых MMP входов. Их может быть 2-4 и стоят такие модели значительно дороже.

Что такое гибридный инвертор

В последнее время возникла путаница в определении этого понятия, так как многие производители называют свои инверторы гибридными, хотя на самом деле они таковыми не являются.

Инвертор может включать в себя контроллер для заряда аккумуляторов от источника постоянного тока — солнечных батарей или ветроустановок. Очень часто и такие инверторы производителя называют «гибридными». Основанием для этого является тот факт, что в этом инверторе совмещены 2 различных устройства — инвертор и контроллер для солнечных панелей или ветрогенератора. Однако такие устройства лучше называть «комбинированными«, а не гибридными.

Особенностью гибридного инвертора является именно возможность параллельной работы с источником переменного тока — сетью или генератором — в режиме инвертора. Гибридный инвертор может использовать энергию от аккумуляторов, заряжаемых от возобновляемого источника энергии, одновременно с энергией от сети/генератора, не отключаясь от сети. При этом должна быть возможность выставлять приоритет для источника постоянного или переменного тока; например, при выставлении приоритета для источника постоянного тока в первую очередь нагрузка питается от аккумуляторов, а недостающая энергия берется от источника переменного тока. Часто имеется возможность ограничивать ток или мощность, которые берутся от сети или генератора.

Приоритет для источника постоянного тока возможен только путем полного отключения сети от входа и переходом на работу полностью от аккумуляторов. Это приводит к «дерганной» работе системы и дополнительному циклированию аккумуляторов. Хорошо, если имеется возможность выбирать напряжение, при которых сеть отключается и подключается. Но во многих недорогих ББП такой возможности нет и пороговые напряжения жестко заданы без возможности регулирования.

Некоторые гибридные инверторы имеют функцию добавления мощности инвертора к мощности источника переменного тока. Эта функция очень полезна, если источник переменного тока имеет ограниченную мощность, которая недостаточна для электроснабжения пиковой нагрузки. В этом случае в ББП устанавливается максимальный ток, который можно брать от сети или генератора, а недостающая мощность берется от аккумуляторов и подмешивается к сетевой. Таким образом можно питать нагрузку мощностью, равной сумме мощностей инвертора и источника переменного тока (сети или генератора). Различные производители называют эту функцию по разному — например, в инверторах Studer Xtender она называется Smart Boost, в инверторах Schnieder Electric Conext XW — Power Shaving, в инверторах Outback G(V)FX — Grid support и т.п.

Сравнение блока бесперебойного питания и гибридной установки

Некоторые компании непроизвольно вводят потребителя в заблуждения, именуя блок бесперебойного питания (ББП) гибридным инвертором. Казалось бы, оба прибора выполняют схожие задачи, но есть существенное отличие.

ББП представляет собой инвертор с зарядным приспособлением. Модуль в первую очередь обеспечивает расходование энергии от фотоэлектрической установки, а при ее недостатке – переключается на потребление от сети.

ББП не способен выполнять функцию «подмеса» накопленной электроэнергии от аккумуляторных батарей с сетевой. Приоритетное потребление от источника DC реализовано путем отключения от сети и переходом на работу от аккумулятора

Функционирование системы в «дерганом» режиме провоцирует дополнительное циклирование аккумулятора и ускоряет его износ. В большинстве недорогих ББП пороговое напряжение установлено без возможности регулирования.

В моделях гибридных инверторов для солнечных батарей подобные скачки исключены – агрегат подстраивается под требуемую мощность и работает одновременно с разными источниками тока.

Можно самостоятельно выбирать приоритетное потребление. Как правило, упор делается на расходование энергии от солнечных батарей. В некоторых гибридных агрегатах предусмотрена опция ограничения мощности, поступающей от городской сети.

Сравнение функций популярных модификаций гибридных «конвертеров» и ББП. В серии моделей Victron предусмотрена возможность увеличения инверторной мощности за счет сетевой

Наличие инвертора необходимо:

Для обеспечения круглосуточного бесперебойного питания в сети, использующей централизованную подачу энергии параллельно с аккумуляторами.
В сетевых системах электроснабжения – совместная работа сетевого on-grid инвертора и центральной электросетью.
Для систем, где основным или единственным источником электроэнергии выступают фотоэлектрические панели или ветряки.
В гибридных и комбинированных системах электроснабжения, совместная работа ВИЭ с центральной сетью.
На других объектах с автономным электропитанием, построенных по принципу off-grid систем.
В мобильных комплексах на базе солнечных панелей, использующихся автомобилистами и любителями многодневных пеших турпоходов.

Улучшение теплоотвода

Первый недостаток, которым грешит подавляющее большинство недорогих инверторных аппаратов — плохая схема отвода тепла с силовых ключей и выпрямительных диодов. Начинать доработку в этом направлении лучше с увеличения интенсивности принудительного обдува. Как правило, в сварочных аппаратах устанавливают корпусные вентиляторы с питанием от служебных цепей напряжением 12 В. В «компактных» моделях принудительное воздушное охлаждение может вовсе отсутствовать, что для электротехники такого класса, безусловно, нонсенс.

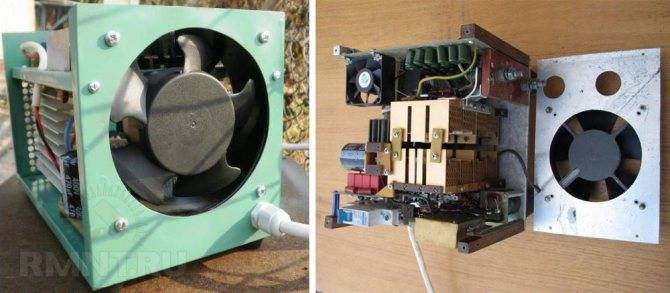

Достаточно просто увеличить воздушный поток путём установки нескольких таких вентиляторов последовательно. Проблема в том, что «родной» кулер скорее всего придётся снять. Чтобы эффективно работать в последовательной сборке, вентиляторы должны иметь идентичную форму и число лопастей, а также скорость вращения. Собрать одинаковые кулеры в «стопку» крайне просто, достаточно стянуть их парой длинных болтов по диаметрально противоположным угловым отверстиям. Также не стоит беспокоиться о мощности источника служебного питания, как правило её достаточно для установки 3–4 вентиляторов.

Если внутри корпуса инвертора недостаточно места для установки вентиляторов, можно приладить снаружи один высоко. Его установка проще по той причине, что не требуется подключение к внутренним цепям, питание снимается с клемм кнопки включения. Вентилятор, разумеется, должен устанавливаться напротив вентиляционных жалюзеек, часть которых можно вырезать, чтобы снизить аэродинамическое сопротивление. Оптимальное направление потока воздуха — на вытяжку из корпуса.

Второй способ улучшить теплоотвод — замена штатных алюминиевых радиаторов на более производительные. Новый радиатор нужно выбирать с наибольшим количеством как можно более тонких рёбер, то есть с наибольшей площадью контакта с воздухом. Оптимально в этих целях использовать радиаторы охлаждения компьютерных ЦП. Процесс замены радиаторов довольно прост, достаточно соблюдать несколько простых правил:

Если штатный радиатор изолирован от фланцев радиоэлементов слюдой или резиновыми прокладками, их нужно сохранить при замене.
Для улучшения теплового контакта нужно использовать кремнийорганическую термопасту.
Если радиатор нужно подрезать, чтобы он поместился в корпус, обрезанные рёбра нужно тщательно обработать надфилем, чтобы снять все заусенцы, иначе на них будет обильно оседать пыль.
Радиатор должен быть плотно прижат к микросхемам, поэтому предварительно на нём нужно разметить и просверлить крепёжные отверстия, возможно, потребуется нарезать резьбу в теле алюминиевой подошвы.

Дополнительно отметим, что нет смысла менять штучные радиаторы отдельно стоящих ключей, замене подвергаются только теплоотводы интегральных схем или нескольких высокомощных транзисторов, установленных в ряд.

Из чего состоит Инвертор

Сегодня существует большое разнообразие инверторов. Для организации обеспечения электроэнергией в частных домах своими руками, составляющие такие:

Панель с фотоэлектрическими элементами.
Контроллер солнечной батареи, снабжающий нормирование выходного напряжения батареи, зарядку аккумуляторов и подачу низковольтного постоянного тока в нагрузку.
Электрохимические аккумуляторы, которые запасают энергию в период её излишка и подающие её в систему в период дефицита при недостаточном освещении фотоэлементов или при временном возрастании потребления.
Инвертор, обеспечивающий преобразование постоянного низковольтного тока от аккумуляторов и фотоэлементов к бытовому или промышленному стандарту.

В идеале, солнечная электростанция получающая питание от разных инверторов при разной нагрузке, при этом мощность инвертора соответствует мощности и количеству выключателей на щитке распределения. Примерно это выглядит так: 4 инвертора мощностью 16А х 220В=3520Ватт и 2 инвертора мощностью:

25 А х 220 В=5500 Ватт

Инверторы будут получать питание от одной группы аккумуляторных батарей, а они заряжаться от одной группы солнечных батарей.

Различия инверторов и их свойства могут быть в выходном сигнале, схемных решениях, компенсации нагрузок и прочие. Существуют инверторы, которые направляют полученную солнечную энергию в сеть. Фирмы изготовители указывают мощность в вольт-амперах, так как это на порядок выше, чем в Ватт.

Обзор моделей

Конструктивные отличия инверторов напрямую определяются типом, к которому они относятся. Сетевые инверторы для систем солнечного энергоснабжения без применения дополнительных аккумуляторов, оснащаются регуляторами отбора максимальной мощности и специальными устройствами для контроля мощности солнечных батарей.

Такие схемотехнические решения позволяют инвертору включаться автоматически в тот момент, когда мощность солнечных батарей достаточна для генерирования переменного тока. Кроме того сетевые инверторы оснащаются стандартными электрическими розетками для подключения различных устройств.

Автономные инверторы конструктивно отличаются от сетевых наличием устройств, которые обеспечивают зарядку аккумуляторных батарей. Кроме того их оснащают целым рядом конструктивных узлов, защищающих аккумуляторы от перезаряда, неправильной полярности аккумуляторов и недозаряда.

Существует огромное количество моделей инверторов для солнечных батарей, которые выпускаются во многих странах мира.

Рассмотрим некоторые из числа тех, что присутствуют на рынке России:

Сетевые инверторы Conext компании Schneider Electric

Эти инверторы разработаны с целью повышения эффективности использования солнечных батарей, устанавливаемых на крышах частных и многоквартирных жилых домов. Они выдержали испытания на надежность MEOST (Multiple Environmental over Stressed Testing) и могут эксплуатироваться в самых тяжелых климатических условиях. К

ПД инверторов Conext составляет 97,5% даже при пиковых нагрузках. Линейка инверторов, присутствующих на рынке обеспечивает функционирование солнечных энергоустановок мощностью от 3 до 20 кВт.

Стоимость инверторов Conext находится в ценовом диапазоне 86900-327300 руб.

Инверторы российского производства (МАП “Энергия”)

Ассортимент российского производителя очень широк и представлен инверторами мощностью от 800 Вт до 1,2 кВт.

Существует несколько серий инверторов:

МАП SIN– инверторы с чистым синусом, ценовой диапазон составляет 22700-130500 руб.;
МАП HYBRID – синусоидальные инверторы с возможностью подкачки дополнительной энергии от аккумуляторов, стоимостью от 29700 до 166500 руб.;
МАП HYBRID 3 фазы – инверторы с трехфазной конфигурацией.

Все инверторы МАП “Энергия” оснащены мощным зарядным устройством, позволяющим осуществлять зарядку любых типов аккумуляторов.

Китайская компания GoodWE

Продукция которой представлена сетевыми инверторами различной мощности. Компания отличается от остальных тем, что вместе с инверторами предоставляет программу для расчета сетевой системы на солнечных батареях, которая учитывает ориентацию солнечных батарей по углу их наклона, сторонам света и пр.

Кроме того, установив сетевой солнечный инвертор GoodWE, потенциальный потребитель получает возможность наблюдать за его работой с помощью планшетного компьютера или смартфона. Для этого необходимо установить специальное приложение, построенное на операционной системе Android. Также китайский производитель приятно удивляет невысокой ценой на свою продукцию.

Так, широко применяемый в Крыму, трехфазный сетевой инвертор GW20K-DT мощностью 20 кВт стоит 4800 долларов США при установленной гарантии 5 лет. Предлагается также увеличение гарантийного срока до 10 лет, правда тогда его цена возрастает до 5500 долларов США.

Виды инверторов для СЭС

Существует несколько разновидностей сетевых инверторов, отличающихся некоторыми особенностями конструкции и назначением. При сборке комплекса солнечных батарей используются различные варианты, требующие от владельца правильного понимания специфики и особенностей их работы. Прежде всего, инверторы различают по форме выходного сигнала:

синусоидальные
прямоугольные
псевдосинусоидальные

Синусоидальные

Наиболее предпочтительным вариантом конструкции является синусоидальный инвертор солнечных батарей. Он способен выдать наиболее качественную форму сигнала, оптимальную для всех бытовых приборов, технических и электронных устройств.

Прямоугольные

Инверторы с прямоугольным сигналом — самые дешевые, но их рекомендуют применять только для простых осветительных приборов. Многие виды бытовой техники от таких источников не могут работать.

Псевдосинусоидальные

Псевдосинусоидальные приборы — это компромисс между первым и вторым видами, способными работать с любыми устройствами. Однако, для работы с некоторыми чувствительными видами потребителей их лучше не использовать. Кроме того, от псевдосинусоидальных инверторов могут возникать помехи и шумы.

Кроме этого, есть инверторы, предназначенные для работы в разных условиях. Рассмотрим их внимательнее:

Сетевые

Обычно сетевой энергией пользуются в дневное время, когда аккумуляторы солнечных батарей заряжаются. Ночью происходит переход на автономное питание, до того момента, когда заряд АКБ будет исчерпан. В дневное время возможна отдача энергии в сеть, если заряд батарей полон. Эту функцию также используют, если мощность солнечных батарей значительно превышает потребности дома.

За рубежом существуют такие программы и тарифы, где отданная энергия учитывается и оплачивается владельцу солнечной батареи. В нашей стране таких возможностей пока нет, поэтому сетевые инверторы для солнечных электростанций используются только для питания потребителей и переключения режима подачи энергии.

Этот вид приборов считается наиболее удачным, поскольку работает с перерывами и обладает высокой долговечностью. Его недостаток состоит в необходимости иметь параллельное подключение к централизованному источнику.

Автономные

Такая схема предполагает высокие нагрузки, поэтому мощность инвертора подбирается с определенным запасом. Кроме того, необходимо обеспечить параметры инвертора, превышающие пусковой ток наиболее мощного потребителя

Это важно, поскольку пиковое значение способно вывести устройство из строя

Например, холодильник или кондиционер при запуске превышает рабочую мощность в 10 раз, поэтому иметь определенный запас надо обязательно. Перед покупкой следует выполнить подсчет суммарной мощности всех потребителей и учесть пиковые пусковые нагрузки. Кроме того, надо прибавить запас на компенсацию падения выходной мощности со временем.

Солнечный инвертор Sila 3000

Одним из наиболее востребованных устройств считается гибридный солнечный инвертор Sila 3000, отзывы о котором свидетельствуют о высоких эксплуатационных возможностях. Например, при номинале 2,4 кВт, эти инверторы способны кратковременно давать 3 кВт без отрицательных последствий для себя. При возникновении пиковых пусковых нагрузок, гибридные солнечные инверторы Sila 3000 могут выдержать изменение режима работы. Несмотря на то, что они изготовлены в Китае, долговечность и надежность приборов весьма положительно оцениваются пользователями.

Виды инверторов для солнечной батареи

Существует множество разновидностей данных приборов. И выбрать их не так-то просто.

Модифицированные или сетевые инверторы

В основе производства лежат диоды варикапы. У них есть низкочастотный модулятор. Это позволяет совершать вариации. Они отлично подойдут к круглым солнечным панелям. Большинство из них обладают проводностью более 40 мк. У них есть подкладки в изоляторах. Существуют даже такие, которые работают сквозь контроллер подзарядки.

У выпрямителей для инверторов имеется частота около 30 Гц, а иногда и выше.

Сетевой инвертор для солнечных батарей имеет следующие плюсы:

Малый размер.
Хорошая защита.
Малое потребление энергии.
Быстрая конвертация напряжения.

Иногда в корпусе инвертора встроен контроллер. Многие продавцы называют данный прибор гибридным. Но в действительности это не так, он комбинированный.

Гибридный инвертор

Сочетает в себе особенности всех остальных устройств данного типа. Это самый дорогой, но наиболее подходящий инвертор для солнечных батарей.

Гибридный прибор может дополнительно приобретать нагрузку из сети и АКБ. У него в приоритете постоянное напряжение. Если по каким-то причинам в аккумуляторе будет мало тока, то он возьмет его из сети.

Инверторы работающие в автономном режиме

Отлично подойдут для СБ разной мощности. Работают даже в момент возникновения перенапряжения до 4А. Идут на 3-и обкладывания. На них можно встретить обозначение «OFF Grid». Они не контактируют с бытовой сетью. Мощность может быть от 100 – 8000 ват.

Если встретился прибор с пометкой On Grid то это означает что у него есть дополнительная функция. Он может контролировать амплитудные перепады и частоту.

Если внешняя сеть выдает неисправность автономный инвертор отключится.

Со стороны многократного тока инвертор выбирают как следует из номинальной мощности солнечных панелей.
Ежели суммарная мощность применяемых в жилище устройств меньше возможных полномочий солнечной электростанции, тогда избытки произведенной электричества попадают во наружные электрические сети.
В случае если же мощности мало для нормальной работы домашних устройств, тогда осуществляется подпитка извне.
При неимении напряжения кормление сервируется от заряженного аккума. В случае, когда в систему не интегрированы аккумуляторные батареи, энергия, сделанная солнечной электростанцией, уходит в единую сеть.
Сетевые фотоэлектрические инверторы с великой эффективностью употребляют энергию, получаемую от солнечных батарей.

Основные плюсы:

Стоимость в пределах нормы.
Быстро преобразуют напряжение.
Стабильно работают при высокой влажности.
Легко устанавливается пониженный варикап.
Имеется подстройка частоты.
Электрическая проводимость пониженная.

Генерируют сигнал: 1) псевдо синусоидальный; 2) прямоугольный; 3) синусоидальный. Может встречаться название миандровые. То есть это не синусоидальные.

Первый имеет следующие особенности

Нечто среднее между двумя другими сигналами. Его особенности:

Небольшая стоимость.
Все приборы отлично работают.
Генерирует шумовые волны, создает помехи.
Чувствительные приборы при наличие данного сигнала работать не могут.

Характеристики второго

Лучше всего использовать этот тип для передачи напряжения к световым устройствам.

Особенности:

Работают просто и понятно.
Стоимость низкая.
Не защищены от скачков напряжения.
Подходят не для каждого бытового прибора. Могут быть с ним просто не совместимы.

Синусоидальный сигнал и его характеристики

Продуцируют хороший ток с нужной синусоидой. Отлично подойдет для крупной бытовой техники.

Основные особенности:

Защищает технику от резкого изменения напряжения.
Стоят дорого.

Чем отличаются сетевые инверторы от автономных?

Автономные способны функционировать без доп АКБ. Работают данные приборы только с теми устройствами, которые способны выполнять контроль мощности. Когда мощность в норме они подключаются автоматически и генерируют электричество. В них встроены стандартные розетки.

Сетевые требуют приборы, которые будут заряжать АКБ. Так же у них есть специальные штуки, позволяющие не перепутать полярность при подключении. Они контролируют зарядку батареи.

Инвертор для солнечных батарей и как его выбрать?

В состав этой установки входит следующее:

Адаптер низкой частоты в котором много полупроводниковых диодов.
Варикап. Эта штучка работает за счет триодов. Их проводимость достигает 4-х мк.
Динисторов. Они нужны для чувствительности.
Обкладки.
Модуль бесперебойник.

В тот момент, когда по каким-то причинам прекращается поступление электричества из обычной сети к АКБ будет идти ток. Из них он поступит в розетку и электроприборы будут работать.

Бесперебойник за счет микроконтроллера мониторит данные о напряжении. Когда прекращается передача тока из основной сети — это устройство отправляет команду подключить дополнительные источники питания.

В некоторых инверторах имеется встроенный трансформатор. С одной стороны, это хорошо так как идет высококачественный сигнал. С другой это плохо, так как вес будет больше. Так же есть вентилятор для охлаждения, но в этом случае стоимость прибора будет очень высокой.

Если не хватает 1-го инвертора можно взять сразу 3-и и объединить их в один модуль на три фазы. В итоге получиться много мощности и 380 вольт. Так же встречаются на напряжение 400 и 690 v.

Как работает инвертор для солнечных батарей?

Первым делом происходит переработка солнечного света с помощью фотоэлектрических панелей в ток. Далее выполняется подзарядка АКБ. Это делается за счет нужного напряжения и тока. Для контроля параметров используют стабилизатор напряжения и контроллер. Далее с аккумуляторов постоянный поток направленных частиц переходит в инвертор для солнечных батарей и преобразуется в переменный ток. После этого по цепи проводов он идет к нагрузке.

Энергия, запасенная в аккумуляторах, расходуется ночью или в пасмурную погоду. То есть в период, когда от солнечных панелей не поступает электричество.

Выбор инвертора для солнечных батарей

Параметры, на которые стоит обратить внимание:

Какую защиту имеет прибор.
На сколько чувствителен к радиопомехам.
Какое напряжение он может определить максимум.
КПД должен быть от 90-99%.
Коэффициент полезности.
Какая мощность и ток на входе и выходе.
На выходе он должен выдавать стабильное напряжение (лучше трапециевидный тип). На входе напряжение должно быть минимальным.
Потери должны быть небольшими, когда нет притока энергии.
Гармоники должны быть пониженными.
Инвертор для солнечных батарей должен быть защищен от нагревания и перегрузок.
В каких температурных кривых он способен работать. Лучше если они будут очень широкими.
На сколько восприимчив к бытовым приборам.

Перед приобретением просчитайте какая нагрузка будет идти на инвертор. Чтобы это вычислить достаточно найти произведение пускового тока и уровень напряжения в вашей сети. С солнечного модуля поступает напряжение в размере 12 вольт. После этого в работу включается контроллер. Он дает сигнал инвертору. В итоге происходит преобразование напряжения до 220 вольт.

По мимо всего выше сказанного проследите за тем есть ли у прибора вентиляция и защита. Узнайте можно ли регулировать скорость вращения винта и постоянно ли он работает? В хороших устройствах он отключается, когда нет перегрузки.

Каждый преобразователь должен иметь следующую защиту:

От перегрева.
Замка при выходе.
Перегрузки.
Низкого и высокого U АКБ.

Так же он должен потреблять 1% мощности в холостом ходу.

Кроме этого в некоторых устройствах данного типа есть режим ожиданий. Подобное позволяет сэкономить электроэнергию в АКБ. Желательно чтобы подобная функция имела ручное отключение. В противном случае может возникнуть проблема с бытовыми устройствами малой мощности.

Виды инверторов для солнечных панелей

Без инвертора, вырабатываемая гелиосистемой энергия, для бытовых нужд будет совершенно бесполезной. Существует 3 вида инверторов по типу использования:

автономные;
сетевые;
многофункциональные.

Инверторы первого вида имеют обозначение «off grid». Они подсоединены к солнечному модулю, являются частью обособленной фотоэлектрической системы и никак не контактируют с внешней электрической сетью. Их мощность варьирует в пределах 100 – 8000 Вт.

Синхронные или сетевые инверторы функционируют синхронно с централизованной системой электроснабжения. Преобразователи с обозначением «on grid» не только выполняют роль преобразователя, но и корректируют такие параметры сети как амплитудные перепады, показатели частоты и другие. Когда во внешней сети наблюдаются неполадки, инвертор автоматически отключается. Такие инверторы накапливают электроэнергию в аккумуляторных батареях.

Автономные инверторы обеспечивают независимость электроснабжения дома от работы централизованного источника. Параметры инвертора со стороны переменного напряжения определяют исходя из суммарной потребляемой мощности всех приборов, подключенных к электрической сети потребителя. Со стороны постоянного тока инвертор подбирают исходя из номинальной мощности солнечных панелей

Если суммарная мощность используемых в доме приборов меньше потенциальных возможностей солнечной электростанции, то излишки выработанной электроэнергии попадают во внешние электрические сети. Если же мощности недостаточно для нормальной работы бытовых приборов, то осуществляется подпитка извне.

При отсутствии напряжения питание подается от заряженного аккумулятора. В случае когда в систему не включены аккумуляторные батареи, энергия, произведенная солнечной электростанцией, уходит в общую сеть.

Сетевые фотоэлектрические инверторы с большой эффективностью используют энергию, получаемую от солнечных батарей. Они являются гарантией стабильности электроснабжения и отличаются высоким КПД, превышающим 90%

Гибридный или многофункциональный инвертор — оборудование надежное. Он сочетает свойства первых двух преобразователей, обладает большим числом настроек. Это лучший вариант для устройства домашней солнечной станции, но и самый дорогой.

Все существующие солнечные инверторы делят на виды и по напряжению на выходе. В зависимости от этого параметра они бывают синусоидальными и меандровыми. Так как у первого величина выходного напряжения почти такая же, как и у питающей электрической сети, это хороший вариант, когда в доме присутствует высокочувствительная техника.

Постоянное значение напряжения является гарантией безопасности для домашнего электротехнического оборудования. Графически форма сигнала на выходе у такого инвертора синосуидального типа изображается в виде чистой синусоиды.

При работе оборудования лучшая форма меандра — идеальный синус

Особенно это важно для телекоммуникационной аппаратуры, медтехники, высокоточных приборов измерения, поэтому, даже не смотря на высоту цены сложных инверторов, других вариантов в этом случае нет. Сведения о форме выходного сигнала производители указывают в его характеристиках. Меандровые или несинусоидальные преобразователи в отличие от синусоидальных имеют геометрию сигнала на выходе в виде импульсов прямоугольной формы так называемый модифицированный синус

Инверторы, относящиеся к этому типу, нельзя использовать для отдельных видов нагрузки, но для приборов, использующих активную составляющую мощности, они вполне подходят

Меандровые или несинусоидальные преобразователи в отличие от синусоидальных имеют геометрию сигнала на выходе в виде импульсов прямоугольной формы так называемый модифицированный синус. Инверторы, относящиеся к этому типу, нельзя использовать для отдельных видов нагрузки, но для приборов, использующих активную составляющую мощности, они вполне подходят.

Выводы и полезное видео по теме

Здесь менеджер продающей компании рассказывает о принципах выбора инвертора:

В этом видео освещен вопрос подключения инвертора:

Фотоэлектрический сетевой инвертор, как неотъемлемая часть гелиосистемы, позволяет получить полную независимость от централизованного электроснабжения и роста цен на электроносители.

«Умные системы», включающие сетевой преобразователь, делают доступным, надежным и управляемым процесс потребления энергии. При этом никак не нарушается комфорт в доме.

Хотите рассказать, как собрали собственную мини-электростанцию с инвертором для гелиобатарей? Владеете ценной информацией по теме, которая может быть полезна посетителям сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото и задавайте вопросы.

Гибридный инвертор для солнечных батарей: виды, обзор лучших моделей + особенности подключения
