Гибкие солнечные батареи: обзор типовых конструкций, их характеристик и особенностей подключения

Устройство гибких солнечных панелей

Преобразование энергии солнца в электрическую люди изучили достаточно давно, но коммерческие образцы солнечных панелей появились на рынке только в последние годы. Ещё несколько десятилетий назад они использовались только в космонавтике или военной сфере. Сейчас выпущено множество устройств, которые функционируют от солнечной энергии. В качестве примера можно привести калькуляторы, аккумулятор для телефона с солнечной панелью, солнечная батарея для зарядки автомобильной АКБ, всевозможные водонагреватели и системы обогрева частных домов.

Самые первые солнечные батареи были тяжёлыми и крупногабаритными. Кроме того, у них был небольшой КПД. Но постепенно конструкция совершенствовалась, размеры уменьшались, а эффективность росла. Сейчас им уже не требуется максимальный солнечный свет для выработки электричества. Затем появились гибкие солнечные батареи, что стало существенным прорывом в области альтернативных источников энергии.

Гибкая панель – это полупроводниковый слой, который напылён на тонкую подложку. Современные образцы имеют толщину около 1 микрометра. При этом по производительности они примерно соответствуют обычным кристаллическим моделям. Первоначально такие батареи производились на базе аморфного кремния. Затем стали использовать:

• диселениды медь-индий, медь-галлий;
• теллуриды и сульфиды кадмия;
• полимерные соединения.

Чтобы увеличить эффективность гибких панелей производители используют многослойную конструкцию. В таких полупроводниковых модулях происходит отражение света и его преобразование происходит несколько раз. Современные технологии позволяют выпускать достаточно износостойкие и прочные панели, которые имеют малую толщину и все. Такие солнечные батареи можно складывать, сгибать, сворачивать. Естественно, что это нужно делать «без фанатизма». На грубую силу они не рассчитаны, но поход или туристическую поездку переносят без проблем.

Какие характерные особенности имеют гибкие солнечные модули? Можно назвать следующие:

• Есть возможность использования на криволинейной поверхности;
• Вырабатывают электричество даже в облачную погоду. То есть, имеют высокую общую выработку энергии;
• Эффективны в южных широтах;
• Высокий уровень оптического поглощения лучей солнца. То есть, более полное усвоение и переработка солнечной энергии;
• Хорошо работают в составе мощных гелиоустановок. По этой причине первоначально гибкие панели использовали на крупных гелиостанциях.

Стоит отметить и ещё один важный плюс гибких модулей. Они дешевле, чем кристаллические панели. Это положительно сказывается на конечной цене изделий из них. Не обходится и без недостатков. Гибкие батареи при одинаковой площади с кристаллическими моделями имеют в два большую площадь поверхности. А значит, занимают больше места при размещении.

Гибридная солнечная панель

Стоит отдельно сказать про такую разновидность солнечных панелей, как гибридные. Это название они получили за то, что умеют вырабатывать сразу два типа энергии, тепло и электричество.

Гибридные солнечные панели, ещё называемые PVT, являются соединением фотоэлектрической батареи и коллектора тепла. Этот симбиоз даёт возможность в 2 раза уменьшить площадь развёртывания системы из теплового коллектора и фотоэлектрических батарей на каком-нибудь здании.

Существенный плюс заключается в том, что гибридная панель имеет возможность отбирать избыточное тепло от фотоэлементов. Это обеспечивает теплоноситель в коллекторе. Именно нагрев фотоэлемента уменьшает эффективность преобразования солнечной энергии в электрическую. В случае гибридной батареи эта проблема частично решается.

На практике гибридные панели пока не получили широкого распространения. В настоящий момент они успешно используются в роли тепловых насосов, нагрева воды в бассейне, аккумулирования тепла скважины и т. п.

https://youtube.com/watch?v=t5Os8yisXI0

Это интересно: Как правильно паять светодиодную ленту — разбираемся детально

Выбор и покупка

Гибких гелиопанелей на рынке достаточно и многие имеют свои характерные особенности

Чтобы не ошибиться при выборе, нужно обращать внимание на следующие моменты:

Сила тока. Величина этого показателя зависит от того, что вы собираетесь подключать к панели

К примеру, чтобы зарядить аккумулятор смартфона хватит 0,5─1 ампер;
Обращайте внимание на КПД. Самый лучший показатель на этот момент около 17 процентов

Если вам предлагают большее значение КПД, будьте уверены, что перед вами подделка. Если такие характеристики нанесены на заводской упаковке, то этот производитель не заслуживает доверия;
Дополнительные возможности. Есть гелиопанели с присосками, которые позволяют крепить их практически на любую поверхность. Такие пригодятся, если вы хотите установить солнечный модуль на автомобиль. А также есть модели с готовым креплением на рюкзак.

Когда появились солнечные батареи

Солнечные батареи были изобретены достаточно давно. Впервые эффект преобразования света в электричество был обнаружен Александром Эдмоном Беккерелем в 1842 году. Для создания первых прототипов потребовалось почти сто лет.

В 1948 году, а именно 25 марта, итальянский фотохимик Джакомо Луиджи Чемичан смог сделать то, что мы теперь используем и развиваем. Спустя 10 лет в 1958 году технология впервые была опробована в космосе в качестве элемента питания американского спутника, названного ”Авангард-1”. Спутник был запущен 17 марта, а уже 15 мая того же года это достижение повторили в СССР (аппарат ”Спутник-3”). То есть технологи начала массово применяться в разных странах почти одновременно.

Использование солнечных панелей в космосе — обычная практика.

Подобные конструкции применяются в космосе до сих пор, как важный источник энергии. А еще их используют на Земле для обеспечения энергией домов и даже целых городов. А еще их начали встраивать в гражданские электромобили для обеспечения большей автономности.

Вообще, важность подобных элементов невозможно переоценить. Только так можно добиться получения энергии в любой точке планеты

Гидроэнергетика, атомные станции, ветряки и тому подобные системы могут быть размещены только в определенных местах, стоят очень дорого или требуют соответствующей инфраструктуры. И только солнечные панели позволяют построить дом в пустыне и электрифицировать его. За относительно небольшие деньги. На «ветряк» их точно не хватит.

Лучшие солнечные панели из аморфного кремния с Алиэкспресс

ТОП-3 модели.

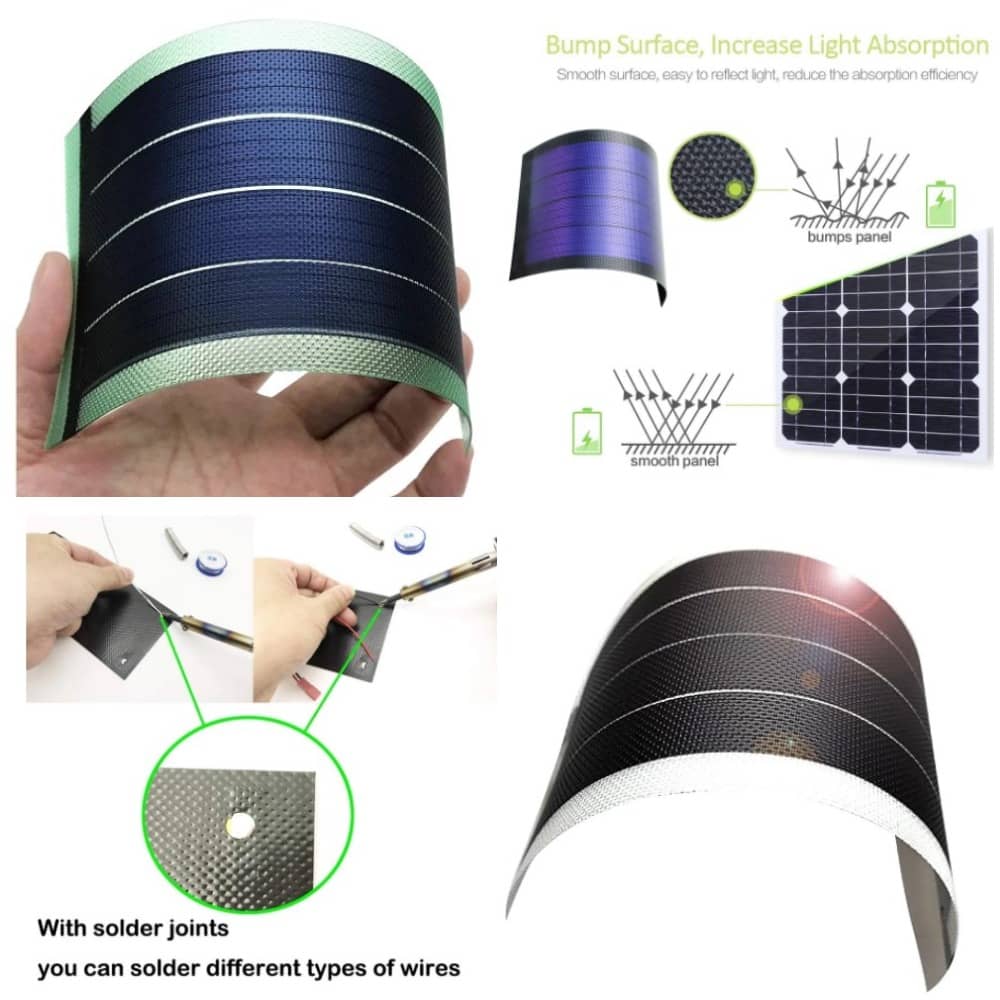

Lichjiangsolar 1W6V – баланс цены и качества

Открывает подборку сбалансированная модель от компании Lich. Здесь заявлена мощность 1 Вт, 20% коэффициент полезного действия. Самая батарея состоит из 4 ячеек с аморфным кремнием. Имеет толщину 1 мм и весит всего 27 г, поэтому ее легко переносить в рюкзаке. Все панели хорошо сгибаются, защищены от дождя и воздействия высоких или низких температур.

Посмотреть на Aliexpress

Мощность	1 Вт
КПД	20%
Число экранов	1
Вес	27 г
Размеры	200х100 мм

Плюсы:

• компактность;
• эффективность;
• небольшой вес.

Минусы:

• стоимость;
• не работает в мороз.

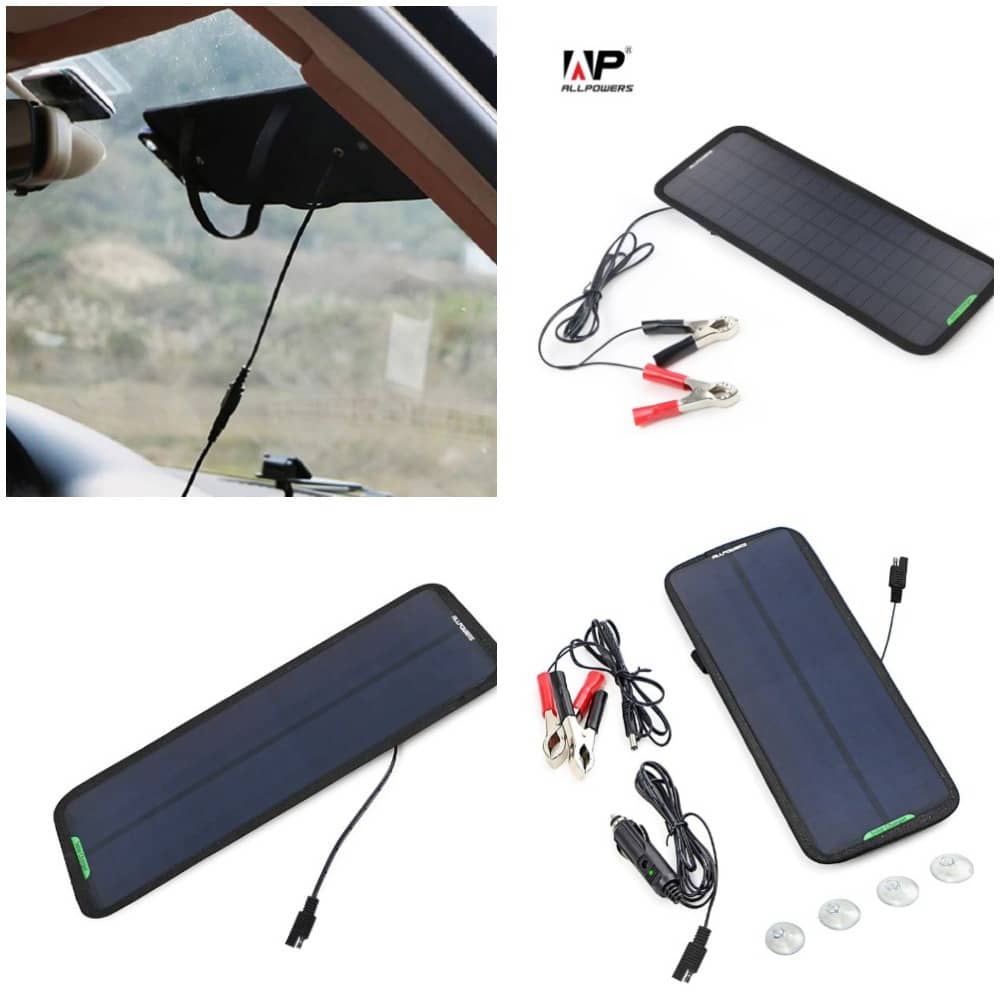

Allpowers AP-18V7.5W – вариант для автомобиля

Недорогая, но довольно производительная модель, работающая при мощности 7.5 Вт. применяется для зарядки смартфонов, повербнков, игрушек с электроуправлением и не только. Батарея размещена в тканевом чехле, а на задней стороне корпуса присутствуют присоски для крепления на бортовой панели.

Посмотреть на Aliexpress

Мощность	7.5 Вт
КПД	22-25%
Число экранов	1
Вес	0.323 кг
Размеры	320х128 мм

Плюсы:

• доступность;
• гарантия 1.5 года;
• переходники в комплекте;
• защита от перенапряжения.

Минусы:

• скорость зарядки;
• мало мощности.

Lichjiangsolar 0.3W – самая маленькая

Завершает рейтинг очень компактная модель, которая при весе 10 г имеет размеры всего 19х3.5 см. это фотоэлектрические элементы для самостоятельной сборки зарядного устройства. защищены от коррозии и влажности, могут использоваться при температурах от -40 до +80 градусов, поэтому подходят для любых регионов.

Посмотреть на Aliexpress

Мощность	0.3 Вт
Число экранов	1
Вес	10 г
Размеры	190х35 мм

Плюсы:

• компактность;
• доступность;
• простота сборки.

Минусы:

не найдено.

Лучшие среднебюджетные солнечные панели

Среднебюджетные модели солнечных батарей выдают сравнительно большое количество электроэнергии. Самыми лучшими представителями этого типа являются:

1. LP72-375M PERC. Оборудование сделано из очищенного монокристалла. КПД – 19,1%. Как для батареи этого класса, выдает достаточно большую мощность – 375 Вт.
2. LG NeOn 340 W. Одна из новых моделей популярного производителя. Панель составляется из 60 элементов. Мощность – 340 Вт, КПД – 19,8%.
3. AM72S03-375/PR 375 от JA Solar. Монокристаллическая модель от китайского производителя. Рамка сделана из алюминия. Максимальный КПД – 19,5%, мощность – 375 Вт.

Такие модели идеально подходят для домашнего использования. Средняя стоимость позволяет приобрести оборудование семьям со среднестатистическим доходом.

Лучшие солнечные панели премиум класса

Солнечные батареи экстра класса позволяют создать дома автономную электростанцию, при помощи которой можно обеспечить электричеством все хозяйственные потребности. Лучшими моделями этого класса являются:

1. SunForte PM096B00 333W от BenQ. На модуле расположено 96 клеток, которые дают 333 Вт мощности. КПД составляет 20,4%.
2. Seraphim Eclipse SRP-300-E11B (300 Вт). Состоит из 60 ячеек. Выработка площади на 15% выше, если сравнивать со стандартными моделями. Панель сделана из поликристаллов. Мощность составляет 300 Вт при максимальном КПД в 17, 64%.
3. JA Solar JAP6 60, 270Вт, 24В. Поликристаллическая батарея с КПД более 20%. Показывает высокую эффективность при рассеянном свете. Мощность – 270 Вт.

Эти солнечные панели обладают высокой мощностью, гарантируют бесперебойную работу, простые в облуживании. Однако, их стоимость в несколько раз превышает цену на обычные модели.

Принцип работы

Любая солнечная батарея — это не огромная монолитная конструкция. Она состоит из нескольких блоков или модулей. Их может быть сколько угодно — в зависимости от особенностей помещения и от того, какой объем электроэнергии в нем потребляется изначально. Исходя из средних расчетов потребления и делается вывод о том, сколько модулей может понадобиться и будет ли выработанное ими количество преобразованной солнечной энергии соответствовать потребностям обитателей жилого дома или работников производства.

Принцип работы любого солнечного модуля основан на преобразовании солнечного света в определенный потенциал электрической энергии с генерацией тока постоянной величины. Если возникает необходимость в увеличении такого показателя системы как мощность, устанавливается большее число элементов. Размеры солнечных панелей, связанных между собой, могут составлять от одного метра до нескольких.

Продуктивность работы таких аккумуляторов зависит от нескольких факторов, связанных с природными условиями и внешней средой в целом:

• сила солнечного света;
• правильное расположение;
• климатическая зона;
• время года и суток.

В целях грамотного учета эксплуатационных свойств солнечных батарей и особенностей внешней среды не следует пытаться осуществлять их монтаж самостоятельно. Лучше довериться в этом профессиональным установщикам.

Основные виды и классификация солнечных батарей

Все солнечные батареи, известные в настоящее время, можно классифицировать следующим образом:

• Устройства малой мощности, предназначенные для питания и зарядки небольших приборов – смартфонов, планшетов и т.д. Их можно применять вне стационарных сетей.
• Универсальные батареи. Обеспечивают питание электронных устройств при отсутствии стационарной сети.
• Солнечная батарея (панель). Состоят из набора фотоэлементов, закрепленных на подложке. Получили наиболее широкое распространение и в свою очередь разделяются на отдельные категории.

Классификация и типы солнечных батарей (модулей):

• Фотоэлектрические преобразователи. Конструктивно являются полупроводниковыми устройствами для преобразования солнечной энергии напрямую в электрическую. Несколько элементов, соединенных между собой, становятся солнечной батареей, которая выглядит как панель. Принцип действия заключается в фотоэлектрическом эффекте, когда в неоднородных полупроводниковых структурах под действием солнечного света появляется электрический ток. Электрофизические характеристики полупроводников могут отличаться, что влияет и на эффективность самого преобразователя.
• Гелиоэлектростанции. Представляют собой солнечные установки, работающие от концентрированной энергии солнца, приводящей в движение паровые, газотурбинные и другие агрегаты. Принцип работы основан на использовании обычных линз или вогнутых зеркал, собирающих и концентрирующих солнечные лучи. В фокусе размещается нагревательный элемент, температура которого постепенно увеличивается. Зеркала считаются более эффективными, поскольку дают возможность получить более мощное излучение.
• Солнечные коллекторы. Относятся к низкотемпературным нагревательным установкам, обеспечивающим горячее водоснабжение в автономном режиме. Широко применяются и в других сферах. Мощность каждого устройства полностью зависит от его полезной площади. Они способны нагревать жидкости до температур в диапазоне 100-200С.

Дополнительная классификация

Существует еще целый ряд признаков, позволяющих классифицировать солнечные батареи. Среди них большое значение имеет расположение атомов кремния в кристаллическом элементе.

В связи с этим, можно выделить следующие типы солнечных батарей:

• Монокристаллические. Для их изготовления применяется кремний высокой чистоты, получаемый промышленным способом. КПД таких батарей составляет 14-17%.
• Поликристаллические. Этот вид солнечных батарей изготавливается из кремниевого расплава, медленно охлаждаемого до нужного состояния. Данный способ значительно дешевле, а полученный кремний приобретает ярко синий цвет. КПД таких элементов ниже, в пределах 10-12%.
• Панели на основе аморфного кремния. Они относятся к категории тонкопленочных, поскольку кремний наносится на основу как очень тонкая пленка и покрывается защитным материалом. Данный метод изготовления считается наиболее дешевым и простым, но эффективность таких изделий ниже, чем в любом кристаллическом варианте. Компоненты панелей постепенно теряют свои качества. КПД находится на уровне 5-6%.

Основные виды солнечных панелей следует рассмотреть более подробно. Зная их параметры и технические характеристики, гораздо легче сделать правильный выбор.

Лучшие солнечные батареи для туристов

SW-H05

Это самая бюджетная из нашей подборки солнечная батарея, позволяющая заряжать телефоны, планшеты, электронные книги и другую технику. Однако стоит учесть, что ток заряда здесь всего 1 А, поэтому заряжаться будет устройство долго.

Эта солнечная панель представляет собой пластину с четырьмя кольцами на углах, с помощью которых можно закрепить ее на дереве или рюкзаке. Подходит для зарядки мобильных устройств на рыбалке, охоте или в автомобиле.

Goal Zero Nomad 7 Plus

Компактная туристическая панель оснащена монокристаллическим модулем мощностью 7 Вт. Она «одета» в герметичный корпус, который не боится дождя, снега и даже падения в реку. Устройство оснащено двумя USB разъемами: стандартным и для фирменного зарядного устройства Guide 10 Plus.

У солнечной батареи есть сетчатый карман, в который можно складывать заряжаемые устройства. Также конструкция оснащена петлями, которые крепятся на рюкзак, батарея может заряжаться прямо на рюкзаке. Здесь есть индикатор интенсивности заряда. Она показывает, насколько хорошо солнечные лучи попадают на панель.

ФСМ 14-МТ

Солнечная батарея состоит из 4 монокристаллических модулей общей мощностью 14 Вт. Максимальный ток заряда составляет 2,5 А. Она складывается в обычную сумку, которую можно положить в багажник автомобиля, велосипеда или положить в рюкзак.

КПД данного устройства составляет 18 % при условии попадания прямых солнечных лучей. Весит прибор всего 850 гр.

Topray Solar TPS-102-15

Это недорогая автомобильная солнечная батарея для зарядки аккумулятора. Если в дороге аккумулятор внезапно разрядился (хотя такого лучше не допускать),  данная солнечная панель позволит его зарядить. Общая мощность батареи составляет 15 Вт.

В комплекте с устройством сразу идут зажимы-крокодилы для аккумулятора и переходник под прикуриватель. Помимо автомобильного аккумулятора также можно заряжать электронные устройства.

Bio Lite Solar Panel 10+

Эта солнечная батарея представляет собой совокупность солнечного модуля и Power Bank емкостью 3000 мА*ч. С помощью нее можно зарядить различные гаджеты, причем заряжает она довольно быстро. Здесь два разъема: USB и microUSB.

Металлическая скоба, которой оборудована конструкция панели, позволяет выставить батарею на подставку. Правда стоит учесть, что панель монокристаллическая, а не аморфная, поэтому в пасмурную погоду она заряжаться не будет.

Советы электрика:

• Как найти фазу и ноль: простые и действенные способы
• Удлинители и тройники: как найти и починить неисправность?

Производство гибкой батареи

Производство панели начинается с рулона пластмассовой пленки, из того же материала, что используется во многих плоских телевизорах. Рабочие загружают пленку в аппарат, где на нее в вакууме распыляются тонкие слои алюминия и кремния. Алюминий выступает в роли проводника, а кремний вырабатывает электричество под лучами солнца.

Затем лазеры прорезают в пленке вертикальные и горизонтальные линии, разделяя на отдельные солнечные элементы.

Автоматический валик через сетку заполняет линии чернилами. Чернила будут служить изолятором, а также позволят разряжать пленку, не повреждая ее. Чернила высушивают под ультрафиолетом. Секции заливаются серебристой металлической краской, и валик вдавливает ее в пленку, создавая электрическую цепь.

Пленка тщательно осматривается под увеличением. Затем ее прогревают в закрытой камере, чтобы высушить серебристую краску. Солнечные элементы соединяются лазером. Нижний алюминиевый слой одной ячейки скрепляется с верхним кремниевым слоем соседней.

Сварка лазером

Лазер скрепляет их вместе почти так же как сварочный аппарат. Таким образом создаются электрические контакты, и существенно повышается надежность. Под увеличением проверяется, ровно ли расположены контакты. Затем пленка загружается в аппарат, который наносит на нее прозрачный оксид для повышения проводимости. Также в определенных местах сверху накладывается проводящая фольга.

Следующий аппарат накатывает на солнечные элементы чистый лист пластика. Он прилипает к элементам, герметизируя их и защищая от влаги. Штамповочная машина режет солнечные элементы по черным линиям изоляторов. За точностью разреза следят автоматические камеры. На следующем этапе компьютер тщательно отыскивает возможные дефекты. После дополнительных проверок панели выкладываются на рулон ткани. Лазер обрезает ткань вокруг блока панелей. Горячие валики приклеивают пластмассовые панели к ткани.

Теперь прозрачная пленка прожигается и открывается проводящая фольга. К фольге привариваются провода, соединяя положительные и отрицательные выводы. Провода гибкие и могут складываться вместе с тканью.

Затем швея пришивает поверх проводов полоски ткани, заключая их в защитный кожух. Далее к плате, прикрепленной к концам проводов, приваривается разъем. Готовый блок закрывается пластмассовой крышкой, на которую выдавливается силикон. Он затвердевает вокруг элементов, защищая их от воды. Наконец, элементы клепками крепятся к ткани. Солнечная батарея готова. Её можно свернуть и положить в свой рюкзак.

Характеристики кремниевых солнечных батарей

Кварцевый порошок — это сырьевой материал для кремния. Данного материала на Урале и Сибири очень много, поэтому именно кремниевые солнечные панели есть и будут в большем обиходе, чем остальные подтипы.

Монокристалл

Монокристаллические пластины (mono–Si) содержат в себе синевато–темный цвет, равномерно размещенный на всей пластине. Для таких пластин применяется максимально очищенный кремний. Чем он чище, тем солнечные батареи имеют КПД выше и самую наибольшую стоимость на рынке таких устройств.

Преимущества монокристалла:

1. Наивысший КПД — 17–25%.
2. Компактность — задействование сравнительно с поликристаллом меньшей площади для развертывания оснащения в условиях тождества мощности.
3. Износостойкость — бесперебойная работа выработки электроэнергии без замены основных комплектующих обеспечивается за четверть века.

Недостатки:

1. Чувствительность к пыли и грязи — осевшая пыль не дает батареям работать со светом от светила и соответственно уменьшает КПД.
2. Высокая цена равна увеличенному сроку окупаемости.

Так как mono–Si нуждаются в ясной погоде и лучах Солнца, панели устанавливаются на открытых местах и поднятые на высоту. Насчет местности, то предпочтение отдается местности, в которой ясная погода обыденность, а количество солнечных дней приближено к максимальному.

Поликристалл

Поликристаллические пластины (multi–Si) наделены неравномерным синим окрасом из–за разнонаправленности кристаллов. Кремний не настолько чист, как в используемых mono–Si, поэтому КПД несколько ниже, вместе со стоимостью таких солнечных батарей.

Положительные факты поликристалла:

1. Коэффициент полезного действия 12–18%.
2. При неблагоприятной погоде КПД лучше, чем у Mono–Si.
3. Цена данного агрегата меньше, а сроки окупаемости намного ниже.
4. Ориентация на солнце не принципиальна, поэтому можно размещать их на крышах различных строений.
5. Длительность эксплуатации — эффективность поглощения энергии и аккумулирования электричества падает до 20% спустя 20 лет непрерывной эксплуатации.

Недостатки:

1. КПД уменьшен до 12–18%.
2. Требовательность к месту. Для развертывания нормальной станции выработки электроэнергии нужно больше места, чем при задействовании батареи из монокристалла.

Аморфный кремний

Технология производства панелей существенно отличается от предыдущих двух. В приготовлении задействованы горячие пары, опускающиеся на подложку без образования кристаллов. При этом используется меньше производственного материала и это учитывается при формировании цены.

Преимущества:

1. Коэффициент полезного действия — 8–9% во втором поколении и до 12% в третьем.
2. Высокий коэффициент полезного действия при не совсем солнечной погоде.
3. Возможность использования на гибких модулях.
4. Эффективность батарей не падает вниз при повышении температуры, что позволяет монтировать их на всякие поверхности с нестандартной формой.

Основным недостатком можно считать меньший КПД (если сравнивать с иными аналогами), в связи с чем требуется большая площадь для получения сопоставимой отдачи от оборудования.

Выбор

Одним из важных критериев выбора являются климатические условия местности, в которой будут установлены гелиопанели. Учитывается количество солнечных дней в году и длина самого дня. Исходя из этих данных, определяется мощность электроэнергии, которую должна вырабатывать батарея в час или сутки. Для северных районов подойдет текстурированное стекло, оно эффективно справляется с работой даже в пасмурные дни. Модули из микроморфного кремния не требуют точной ориентации на солнце, их суммарная годовая мощность превосходит другие тонкопленочные батареи. На них часто останавливают свой выбор жители районов с малой освещенностью.

Выбирая модуль для дома, необходимо продумать, какие электроприборы будут востребованы, хватит ли для них мощности предполагаемой покупки.

При покупке учитывается тип конструкции, материал, толщина фотоэлемента, производитель модуля – все это влияет на цену, качество и длительность работы. Не обязательно переплачивать за иностранные бренды, хорошо себя зарекомендовали модули российского производства, ориентированные на наши климатические условия.

Для расчета количества модулей, следует учитывать, что семья из 4 человек, в среднем, потребляет 200–300 кВт электроэнергии в месяц. Солнечные панели вырабатывают с одного квадратного метра примерно от 25 Вт до 100 Вт в сутки. Для полного удовлетворения дома в потребностях электричества, понадобится 30–40 секций. Оснащение солнечными батареями обойдется семье около 10 тысяч долларов. Устанавливать панели следует на южную сторону крыши, куда попадает максимальное количество солнечных лучей.

Чтобы определиться с выбором, следует понять, какой тип модуля больше подходит покупателю:

• Монокристаллические фотоэлементы стоят 1,5 доллара за Вт. Они имеют меньшие размеры и более эффективны, чем другие виды подобных батарей. Их общее покрытие занимает меньше места. Учитывая мощность и качество, лучше сделать выбор в их пользу. Единственным минусом является высокая стоимость.
• Поликристаллические батареи стоят 1,3 доллар за Вт. По мощности они уступают монокристаллическим, но и оцениваются дешевле. Бюджетные возможности привлекают покупателей, к тому же последние разработки подобных батарей сильно приблизили их КПД к монокристаллическим аналогам.

• Солнечные тонкопленочные панели имеют меньше мощности на один квадратный метр, чем предыдущие модели. Ситуацию выравнивает появление на рынке модулей из микроморфного кремния. Они вырабатывают хорошую суммарную мощность за годовой отрезок времени, отлично себя зарекомендовали в работе видимого и инфракрасного спектра. Для них не важна привязанность к солнечным лучам. Срок эксплуатации батарей составляет 25 лет. Модули имеют недорогую технологию производства, это сказалось на их стоимости – 1,2 доллара за Вт.
• Большой интерес представляет собой гибридная панель, так как она генерирует тепловую и электрическую энергию. Конструкция соединяет в себе коллектор тепла и элементы фотоэлектрической батареи.

По описанию солнечных батарей видно, что для территорий с малой освещенностью больше подойдут панели микроморфного кремния, южные районы могут воспользоваться поликристаллическими батареями. Для тех, кто не стеснен материально, отличным выбором станут более мощные монокристаллические фотоэлементы.

Сегодня еще остаются претензии к гибким солнечным панелям, но завтрашний день, несомненно, за ними. Их активное усовершенствование приводит к снижению стоимости, они уверенно вытесняют кристаллические аналоги из промышленной и бытовой сферы деятельности человека.

Подбор контроллера по типу АКБ

Различные по типу АКБ необходимо заряжать по различным программам зарядки. Это связано с различным химическим составом аккумуляторов. Программы зарядки имеют разные алгоритмы заряда. В соответствии с выбранной программой зарядки акб контроллер заряда регулирует напряжение и силу тока в установленном диапазоне. Современные контроллеры заряжают контроллеры по технологии широтно-импульсной модуляции, такие контроллеры называются ШИМ(PWM) контроллеры. Причем более дорогие контроллеры, которые называются MPPT, использующие технологию поиска точки максимальной мощности от массива солнечных батарей тоже заряжают аккумуляторы по технологии ШИМ. Сначала MPPT контроллер отбирает максимальную мощность, а далее используя ШИМ преобразователь, заряжает акб в соответствии с установленной программой зарядки.

В зависимости от имеющихся аккумуляторов, необходимо выбрать контроллер, имеющий программу заряда именно для вашего типа акб. Рассмотрим основные типы АКБ и условия их заряда:

1) Свинцово-кислотные с жидким электролитом. Заряжаются обычно напряжением не выше 14-15 вольт, можно и выше до 17 вольт, но электролит быстро закипит и начнется процесс его выкипания и разрушения пластин, поэтому придется безотрывно следить за процессом заряда и при начале образования пузырьков, все равно опустить напряжение до 14 вольт, или отключить заряд и дать остыть аккумулятору. Также такие аккумуляторы при заряде выделяют взрывоопасный газ, поэтому их необходимо заряжать с открытыми клапанами и в хорошо вентилируемом помещении.

2) Свинцово-кислотные герметичные с загущенным или абсорбированным электролитом. Это аккумуляторы, изготовленные по технологии GEL и AGM. Данные аккумуляторы необходимо заряжать напряжением не выше 14 вольт. Это связано с тем, что если начнется процесс нагрева, загущенного или абсорбированного электролита, то структура электролита начнет разрушаться, и потеряет свои свойства, причем в отличии от жидко-кислотных, электролит невозможно поменять или восстановить.

3) Щелочные АКБ. Требуют заряд напряжением от 10В до 17В, необходимо следить за процессом заряда.

4) Никелевые

5) Литиевые, имеют в составе специальный блок управления зарядом.

Простые контроллеры заряда имеют одну или две программы зарядки для свинцово-кислотных акб для негерметичных жидкостных и для герметичных GEL или AGM аккумуляторов.

II. Небольшие гибкие солнечные батареи – 20 ватт.

У этого же продавца в перечень самых продаваемых панелей вошла довольно компактная версия 420 на 330 мм, толщиной также всего 3 мм. В комплект входит:

• переходник на прикуриватель;
• адаптер с парой USB-коннекторов;
• один провод с зажимом-«крокодилом».

Предназначение и параметры

Такая панель также подразумевает установку на крыше автомобиля или катера, а может использоваться для подзарядки аккумулятора автомобиля, с подключением через коннектор.

Заявленная пиковая мощность, согласно сертификату – 20 ватт. Проверил.

1.  На солнце она действительно выдала этот показатель – 20 вольт и 1 ампер.

2.  Через USB в помещении, даже через чистое стекло, у меня получилось выжать при зарядке смартфона только 0,3 — 0,5 ампера.

3.  Подключил светодиодную ленту – на это раз длинную, на 55 метров сразу. Обнаружил, что даже если совсем отвернуть панель от окна на 180 градусов, диоды все равно горят! Пусть и не слишком ярко.

4.  После разворота и установки гибкой панели у окна полноценную яркую подсветку удается обеспечить без проблем.

Мой вариант применения

Лично я такие панели использую и планирую использовать в дальнейшем для подзарядки уличных светильников. Точнее, их аккумуляторов через контроллер. Хотя большинство людей покупают данную версию в авто и на природу. Если вас интересует больше информации – в магазине о ней очень много отзывов.

Кстати, мои уличные светильники работают уже 3 года только от энергии солнца и встроенных в них аккумуляторов, рассчитанных на 18 часов непрерывной. Так что плюс от такого альтернативного источника энергии серьезный.

И последнее. Существует вариант подключать такие панели к портативным камерам видеонаблюдения. Это тоже очень интересная идея. Одну из таких камер я уже сделал полностью автономной, за счет использования именно такой солнечной панели. И сейчас тестирую этот гибрид. В будущем постараюсь сделать обзор – не пропустите.

Общие правила

Подводя итог всему вышесказанному можно кратко сформулировать основные правила при подборе солнечной электростанции для вашего дома:

выбираем стандартные унифицированные модели, не гонимся за мощностями и размерами

при нагрузке до 1кВт выбираем систему на 12V, свыше 1кВт – 24V

MPPT лучше PWM контроллера

моно или поли – без разницы

число панелей и АКБ к ним считаем по калькуляторам с учетом всех вводных данных

панели и их количество всегда выбираем в привязке с контроллером и инвертором, а не по отдельности

Сегодняшние цены на панели, контроллеры, инверторы и уже готовые сборки солнечных электростанций мощностью от 0,5кВт до 7кВт, где все уже рассчитали за вас – ТЫЦ

Какие солнечные панели лучше

Наиболее рекомендуются монокристаллические. Аморфные начинают устаревать, поскольку им очень быстро требуется эффективность. Единственное преимущество, которое они предоставляют поликристаллические панели – более низкая цена. Его производственный процесс менее затратный, но он не имеет такой же эффективности, как монокристаллический.

Хотя их стоимость дороже, монокристаллические пластины имеют более высокую степень эффективности, немного более высокие характеристики, более термостойкие и эстетически более декоративные.

Я надеюсь, что с этой информацией вы сможете больше узнать о фотоэлектрических солнечных батареях и их работе.

Подбор контроллера по максимальной нагрузке, зарядному току акб и по количеству акб

Одним из важных аспектов выбора контроллера является максимальная выходная мощность контроллера, которая должна учитываться как со стороны контроллера, так и со стороны акб. Рассмотрим почему.

Допустим, имеем комплект акб большой емкости. Соответственно чтобы зарядить данные акб в течение дня, контроллер должен выдавать необходимую мощность, ну и мощность подключенных солнечных батарей должна быть, естественно, не меньшей. Если мощность контроллера и массива солнечных батарей будет меньше, то акб не успеют зарядиться в течение дня, и при постоянной нагрузке разрядятся еще больше, и так каждый раз, что скажется на их последующем ресурсе.

Если подключенные акб к солнечному контроллеру имеют маленькую емкость. Для современных контроллеров эта проблема уже не актуальна, но стоит рассмотреть такой вариант

На старых или простых контроллерах очень важно было подобрать контроллер, мощность которого с равной мощностью солнечных батарей позволят в течение дня зарядить акб, разряженный за ночь, и обеспечить питанием дневные электрические нагрузки. Для аккумуляторных батарей максимальный зарядный ток не должен превышать 30% от номинала емкости, если акб имеет емкость 100АЧ, то зарядный ток не должен превышать 30 Ампер. Если же мощность солнечной системы была бы избыточна, то контроллер продолжал бы заряжать акб даже после полного их заряда, не опуская зарядный ток и напряжение, что приводило к закипанию электролита, его кипению, вскипанию и порче аккумулятора

Современные контроллеры имеют встроенный компьютер, который следит за параметрами акб, имеет программу заряда, управляемые реле отключения, а также может регулировать ток и напряжение заряда

Если же мощность солнечной системы была бы избыточна, то контроллер продолжал бы заряжать акб даже после полного их заряда, не опуская зарядный ток и напряжение, что приводило к закипанию электролита, его кипению, вскипанию и порче аккумулятора. Современные контроллеры имеют встроенный компьютер, который следит за параметрами акб, имеет программу заряда, управляемые реле отключения, а также может регулировать ток и напряжение заряда.

Строение и принципы работы гибких панелей

При сборке солнечных панелей объединяются две разновидности полупроводников — полупроводник n-типа, полупроводник p-типа. Каждая панель состоит из множества объединённых между собой фотоэлементов. Специфическая конструкция определяет принцип функционирования, который основан на понятии фотовольтаики. Оно предполагает преобразование фотонной энергии в электрическую. Благодаря этому функционирование солнечных панелей заключается в следующем:

• Свет попадает на фотоэлемент с одной стороны.
• Фотоны сталкиваются с атомами проводника, высвобождая лишние электроны.
• Свободные (отрицательно заряженные) частицы перемещаются в сторону другого слоя  с недостаточным числом частиц.
• В результате производится ток, заряжающий подсоединенные к солнечным панелям аккумуляторы.

Для создания полупроводников применяют такие материалы, как селен, кремний и т. д. Чаще всего панели имеют напыление из полимеров, проводники из алюминия, что позволяет добиться легкости конструкции.
