Газовые конденсатосборники на газопроводе: устройство, назначение, особенности установки и обслуживания

Виды запорной арматуры

Существуют различные виды запорной арматуры:

1. Запорные краны присутствуют на всех трубопроводах. Соединяются с трубой фланцевым или муфтовым соединением. С учетом рабочей среды краны подразделяются на шаровые и пробковые.

Сальниковые муфтовые – краны-пробки с резиновым или пеньковым сальником внутри, отлитые из чугуна для использования в водных и нефтяных трубопроводах. Температура транспортируемого вещества не должна превышать 100 градусов. Кран можно устанавливать в любом положении.

Пробковые муфтовые – чугунные для газовых трубопроводов. Максимальный порог температуры – 50 градусов. Также неприхотливы к установке.

Фланцевые шаровые краны – производятся в стальном (диапазон температур 30-70 градусов) и чугунном, выдерживающем 100-градусную нагрузку, варианте.

2. Запорная заслонка выполнена в виде диска, вращающегося вокруг своей оси, расположенной перпендикулярно или под определенным углом по направлению движения вещества. В основном монтируются на трубопроводы большого диаметра с небольшим давлением рабочей среды. Устанавливаются гидроприводным или электроприводным способом, а также вручную врезаются в трубопровод при помощи сварки или фланцевым соединением. Корпус изготавливается из чугуна, а диск из стали. Подходят для использования в кислотных и щелочных средах и не требуют технического обслуживания.

3. Трубопроводные задвижки периодически перекрывают поток рабочей среды. При оснащении их электроприводом появляется возможность осуществлять управление дистанционно. Изготавливаются из чугуна, стали, нержавейки или сплавов цветных металлов. Выбор материала, из которого будет изготовлено устройство запорной арматуры, зависит от того, щелочная или кислая среда будет транспортироваться по трубопроводу.

4. Запорный вентиль предназначается для полного перекрытия потока. С его помощью невозможно осуществить регулирование рабочего давления. Вентиль должен быть всегда полностью открыт или закрыт. Золотник и шпиндель, составляющие систему, перекрывают поток параллельно его направлению для предотвращения гидроударов. Вентили для систем с высоким давлением приваривают к толстостенным трубам. Также возможно соединение фланцевыми патрубками и муфтами. Последнее распространено в трубопроводах для транспортировки воды, воздуха или пара температурой не выше 50 градусов с обязательным уплотнением чугуна кожаным, резиновым или паронитовым кольцом.

Детали, изготовленные из латуни, немного весят и работают при высоких показателях сжатия, обеспечивая 100% перекрытие.

Герметизация в таких системах может обеспечиваться:

сильфоном;
диафрагмой;
сальником.

Типы запорной арматуры включают в себя также те специальные вентили, задвижки и заслонки которые эксплуатируются на трубопроводах, по которым движутся агрессивные вещества. Для таких изделий чаще всего используют устойчивую к кислоте и щелочи латунь.

Детали из сильфона применяют при необходимости обеспечения герметичности соединения, выдерживания высоких температур и предотвращения возможной утечки.

Антикоррозийные свойства также крайне важны для арматуры, используемой в агрессивных средах, поэтому зачастую допускается применение фланцевых, фарфоровых и диафрагмовых вентилей с резиновым покрытием.

Газовая запорная арматура

Газовая запорная арматура – неотъемлемая часть в газотранспортной системе, функция которой – включение или отключение газа, изменение направления его потока, управление давлением или количеством проходящего продукта.

К арматуре, которая будет использоваться в газопроводах, предъявляется требование к герметическому отключению существующих участков в газовых трубопроводах. Поэтому краны, задвижки, обратные клапаны и вентили должны пройти сертификацию и быть изготовлены из высококачественных материалов, ведь от их надежности зависит, не произойдет ли сбой в работе, который приведет к загрязнениям атмосферы или взрыву газа.

Утепление дымохода

Что делать, если дымоходная труба течет в основном в холодные периоды года? Причиной этого чаще всего служит ее недостаточное утепление. Теплоизоляционным материалом в этом случае может выступать минеральная вата, любой волокнистый утеплитель, пенополистирольные плиты, штукатурка. Минеральной ватой и волокнистыми материалами обычно отделываются трубы из металла или асбестоцемента. Для изоляции кирпичного дымохода лучше выбрать штукатурку.

Отделка дымовой трубы с помощью волокнистого утеплителя или минеральной ваты проводится так:

Вначале осуществляется порезка материала на удобные для обертывания части.
Приготовленные куски фиксируют на поверхность трубы, используя для этого металлическую проволоку или хомуты.
Для внешней защиты уложенной термоизоляции обычно используют металлический короб или фольгу.

Чтобы оштукатурить дымоход из кирпича, потребуется провести следующие действия:

Стенка кирпичной трубы должна быть предварительно оснащена штукатурной сеткой, для чего используются специальные болты, имеющие увеличенную головку. Делается это с целью увеличения адгезия раствора с отделываемой поверхностью.
В состав первого накладываемого слоя входит цемент, известь, вода и мелкий шлак. Делают его обычно толщиной до 40 мм.
Когда стартовый слой высохнет, можно наносить остальные, количеством 3-5 штук.
По завершению штукатурки нужно дождаться полного высыхания материала, после чего провести его декоративное окрашивание в любой подходящий цвет. Считается, что утепляющая трубу штукатурка должна состоять не менее, чем из 7 слоев.

Конденсатосборник на газопроводе

Конденсатосборники – это специальные устройства, служащее для сбора и удаления конденсата и воды из транспортируемого газа, создающие определенные сложности в эксплуатации газопроводов, а также даже новейшего компрессорного оборудования и газораспределительных станций. Чаще всего скопление конденсата происходит в зимний период года.

Места установки

Сборники для конденсата рекомендуется устанавливать в низких участках газопровода, и частота их установки зависит от интенсивности оседания конденсата. Большее количество конденсатосборников устанавливается на головном отрезке газопровода, где и оседает основная масса конденсата, губительно влияющего на состояние газопровода. Также сборники конденсата устанавливаются в месте соединения газовой трубы с компрессорной станцией, считающимся слабым участком данной системы.

Виды конденсатосборников

Конденсатосборники, в зависимости от давления транспортируемого газа, разделяются на 3 вида: конденсатосборники низкого, среднего или высокого давления.

Сборники среднего и высокого давления обычно оснащаются водоотводящей (продувочной) трубкой, соединенной с баком, на конце которой устанавливается запорная арматура – кран, задвижка либо вентиль. Конденсатосборники низкого давления с водоотводящей трубкой, выведенной под ковер газовый, обычно на конце оснащаются пробкой или муфтой.

В настоящее время конденсатосборник для газопровода может изготавливаться со специальной изоляцией (материал полилен) и без нее, с патрубками под приварку из стали или с неразъемными соединениями сталь-полиэтилен. Конденсатосборники перед отгрузкой клиенту в обязательном порядке проходят сплошной контроль на прочность.

Обслуживание

Конденсатосборник на газопроводе в обязательном порядке требует периодического обслуживания независимо от условий его эксплуатации, ведь если конденсат, скопившийся в сборнике, не будет вовремя удален, это может привести к образованию гидравлических закупорок и, как следствие, к нарушению подачи газа.

Откачка конденсата является работой с повышенной степенью опасности, поэтому для ее выполнения привлекаются 2 специалиста. Устранение конденсата должно происходить обязательно по составленному главным инженером газового хозяйства графиком удаления конденсата и непременно в дневное время.

Обходчики газовых магистралей должны следить за правильным функционированием сборников конденсата, за исправностью установленной на водоотводящих трубках конденсатосборника арматурой, за внешним видом и правильной установке газовых коверов, а также за состоянием указателей настенных, которые показывают точное (в метрах) местоположение конденсатосборников и других элементов газовой системы.

Принципиальная схема ГРП (ГРУ), назначение оборудования.

Назначение и характер используемого оборудования в ГРП и ГРУ идентичны.

В ГРП (ГРУ) предусматривают установку: фильтра, предохранительного запорного клапана ПЗК, регулятора давления газа, предохранительного сбросного клапана ПСК, запорной арматуры, контрольно-измерительных приборов КИП, приборов учета расхода газа (при необходимости), а также устройство обводного газопровода (байпаса) с установкой последовательно двух отключающих устройств и продувочного трубопровода между ними на случай ремонта оборудования.

Второе по ходу газа отключающее устройство на байпасе должно обеспечивать плавное регулирование.

Для ГРП с входным давлением свыше 6 кгс/см2 и пропускной способностью более 5000 м3/ч, вместо байпаса предусматривают дополнительную резервную линию регулирования.

Установку ПЗК предусматривают перед регулятором давления. ПЗК предназначен для автоматического отключения подачи газа в ох час повышения или понижения давления газа после регулятора сверх установленных пределов.

В соответствии с требованиями правил верхний предел срабатывания ПЗК не должен превышать максимальное рабочее давление газа после регулятора более чем на 25%. Нижний предел, устанавливаемый проектом, соответствует требованиям обеспечения устойчивой работы газогорелочных устройств, и уточняется при пусконаладочных работах.

Установку ПСК необходимо предусматривать за регулятором давления, а при наличии расходомера — после расходомера.

ПСК должен обеспечивать сброс газа в атмосферу, исходя из условий кратковременного повышения давления, не влияющего на промышленную безопасность и нормальную работу газового оборудования потребителей.

Перед ПСК предусматривают отключающие устройства, которые должны быть опломбированы в открытом положении.

Предохранительные сбросные клапаны должны обеспечить сброс газа при превышении номинального рабочего давления после регулятора не более чем на 15%.

Требования правил по настройке предела срабатывания ПСК -15% и верхнего предела срабатывания ПЗК — 25% определяют порядок (последовательность) срабатывания клапанов сначала ПСК,затем ПЗК.

Целесообразность такой очередности очевидна: ПСК, препятствуя дальнейшему росту давления сбросом части газа в атмосферу, не нарушает работу котлов; при срабатывании ПЗК котлы отключаются аварийно.

Колебания давления газа на выходе из ГРП допускается в пределах 10% от рабочего давления. Неисправности регуляторов, вызывающие повышение или понижение рабочего давления, неполадки в работе предохранительных клапанов, а также утечки газа должны устраняться в аварийном порядке.

Включение в работу регулятора давления в случае прекращения подачи газа должно производиться после выявления причины срабатывания предохранительно-запорного клапана ПЗК и принятия мер по устранению неисправности.

В ГРП следует предусматривать продувочные и сбросные трубопроводы, которые выводятся наружу в места, обеспечивающие безопасные условия для рассеивания газа, но не менее чем на 1 м выше карниза или парапета здания.

Допускается объединять продувочные трубопроводы одинакового давления в общий продувочный трубопровод. Такие же требования предъявляются при объединении сбросных трубопроводов.

В ГРП устанавливают показывающие и регистрирующие контрольно-измерительные приборы КИП (12) для измерения входного и выходного давления и температуры газа. Если учет расхода газа не производится, допускается не предусматривать регистрирующий прибор для измерения температуры газа.

Класс точности манометров должен быть не ниже 1,5.

Перед каждым манометром должна быть предусмотрена установка трехходового крана или аналогичного устройства для проверки и отключения манометра.

Как избавиться от конденсата в вентиляции

Устранить конденсат вентиляционной трубе нужно как можно быстрее. Чтобы избавиться от него, нужно устранить причину. Если несколько способов, как избавиться от конденсата:

замена труб, бракованных деталей конструкции вентиляции;
утепление и изоляция вентиляционных труб;
отвод конденсата из вентиляции;
заглушка старой и монтаж новой вентиляции.

Четвертый способ избежать образования влаги в трубах – самый радикальный и дорогой. Его применяют, если первые два метода не помогли устранить образование конденсата.

Утеплить трубы или отвести влагу можно самостоятельно. Главное, ознакомиться с правилами и последовательностью работ.

Полезная информация

Емкость для сбора конденсата или конденсатосборник представляет собой горизонтальный цилиндрический сосуд с эллиптическими днищами, штуцерами приема и выдачи конденсата, а также штуцерами для запорно-регулирующей и измерительной арматуры. Емкость для сбора конденсата предназначена для сбора, хранения и последующего удаления из газопровода конденсата и воды попавшей в газопровод при промывке.

Область применения емкостей для сбора конденсата:

Емкость для сбора конденсата используют на газораспределительных станциях АГРС, пунктах ГРП и компрессорных станциях. Также конденсатосборники применяют для сбора конденсата и другого осадка на магистральных газопроводах и в составе прочих газопроводных коммуникаций. Емкости для сбора конденсата устанавливают на низких участках газопровода, для предотвращения образования гидравлических пробок и в головной части газовой трубопроводной системы, где и оседает основная масса конденсата.

Конденсатосборник

Таблица штуцеров

А1, А2

Б1

В1

Г1

Д1

Е1

Ж1

Л1

П1

Вход

конденсата

Выход конденсата

Для продувки

Для датчика давления

Для датчика уровня

Для сигнализатора максимального уровня

Для выравнивания давления

Люк-лаз

Для слива воды

Основные параметры конденсатосборников

Объем, м³	Давление расчетное, МПа	Диаметр, D мм	Длина, L мм	Масса, кг
	7,5
1,5


2,5

3,5

4,5

	4,0
	4,0

Конденсатосборники подбирают исходя из степени влажности газа и давления в газопроводе.

Типы конденсатосборников

Конденсатосборники существуют трех видов в зависимости от давления транспортируемого газа:

кондесатосборники низкого давления
конденсатосборники среднего давления
конденсатосборники высокого давления

Конденсатосборники среднего и высокого давления, как правило, оснащаются водоотводящей (продувочной) трубкой, соединенной баком, на конце которой устанавливается запорная арматура – кран, задвижка или вентиль. Из конденсатосборников среднего и высокого давления конденсат удаляется под давлением газа. Конденсатосборники низкого давления с водоотводящей трубкой, выведенной под ковер газовый, на конце обычно оснащаются пробкой или муфтой. В данном оборудовании конденсат из конденсационных горшков удаляется при помощи насосов через специальную трубу стояка. Конденсатосборники для газопровода производят со специальной изоляцией из полилена и без нее, с патрубками под приварку из стали или с неразъемными соединениями сталь-полиэтилен.

Принцип работы конденсатосборников

Конденсатосборник состоит из сборника, который устанавливается под газопроводом, конденсатоотводов, продувочной трубы с запорной арматурой и устройством автоматического удаления жидкости. Конденсатосборник заполняют водой, проводят проверку работы конденсаторных насосов и их блокировок, организуют рециркуляцию конденсата с включенным регулятором уровня конденсата греющего пара, после чего приступают к подаче пара в подогреватель. Конденсатосборник на приёме компрессора оснащают устройством, которое автоматически прекращает работу компрессора при повышении уровня конденсата и воды выше допустимой нормы. Насосы, подающие пропан на установку, должны иметь двойные торцовые уплотнения вала. Масляные насосы, служащие для подачи смазки в пропановые насосы, обладают электроблокировкой, которая гарантирует автоматическое включение резервных. Конденсатосборник на выкиде компрессора предназначен для улавливания конденсата, выпадающего из газа в выкидном газопроводе, преимущественно при остановках компрессора и в процессе подпитки резервуаров газом в процессе откачки нефти из них. Емкости для конденсата покрывают антикоррозийной изоляцией, которая должна соответствовать изоляции трубопровода на данном участке, и подвергают предварительному гидравлическому испытанию на давление, равное полуторному рабочему давлению в газопроводе.

Нюансы обслуживания оборудования

По графику, разработанному инженером газопоставляющего предприятия, производится продувка конденсатосборников и проверка их технического состояния. Эти работы считаются опасными, поскольку в конденсате содержится не только вода, но и легко воспламеняемый жидкий бутан, зачастую составляющий большую часть жидкости. Поэтому проводят обслуживание двое специалистов, только днём, не во время грозы.

Также запрещено сливать конденсат сразу в автоцистерну – только в металлические стационарные ёмкости с оградой или в котлован. Если поблизости есть нефтепровод, можно сливать конденсат в него.

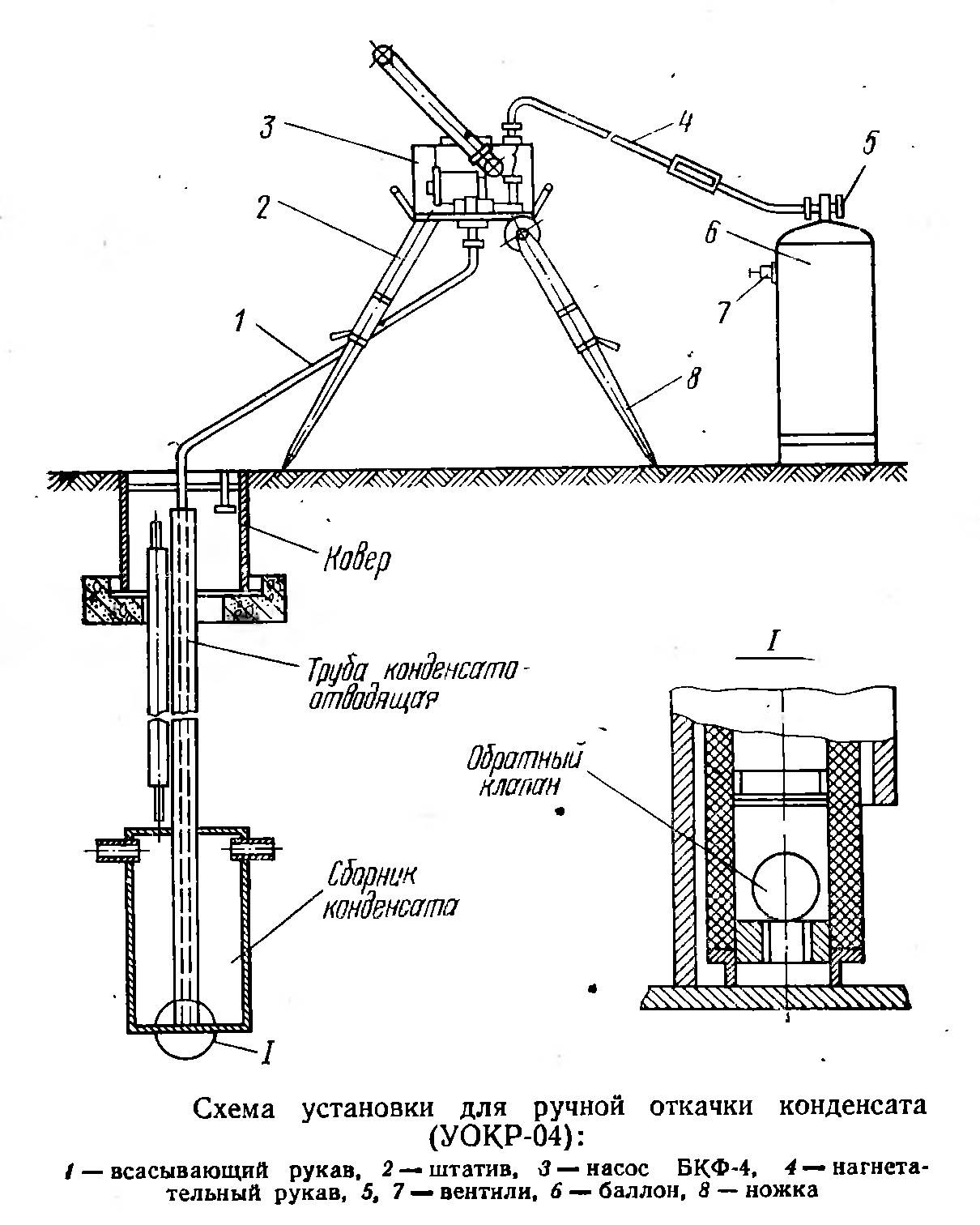

Чтобы опустошить конденсатосборник низкого давления, понадобится насос, мотопомпа или вакуумная цистерна. Из конца трубки извлекают пробку, подключают к ней шланг насоса, открывают кран и запускают насос. Откачку продолжают, пока из насоса не перестанет течь жидкость, а затем его отключают, кран перекрывают, отсоединяют шланг и возвращают на место пробку.

С конденсатосборником небольшого объёма можно справиться и ручным насосом, а из некоторых моделей для надземного монтажа жидкость сливается самотёком

Конденсатосборники среднего и высокого давления в насосе, как правило не нуждаются. В них предусмотрено 2 стояка: с конденсатом и с газом, на каждом есть кран, и обычно открыт только тот, что на газовом.

Чтобы освободить резервуар от жидкости, поворачивают оба вентиля: газовый закрывают, а конденсационный открывают. Жидкость выходит под давлением газа из магистрали. Для экономии времени и трудозатрат, этот процесс можно автоматизировать посредством контрольно-измерительных приборов и автоматики.

Если не удалить конденсат вовремя, гидроудар или пробка может не только препятствовать подаче газа, но и повредить трубу.

Кроме удаления собранного конденсата, обходчики газопровода проверяют наличие и точность табличек, указывающих на их расположение, а также исправность самого агрегата и связанной с ним запорной арматуры. При необходимости ремонт выполняется сразу или составляется акт, по которому в последствии выезжает специальная бригада.

Особенности газификации жилых строений

С помощью газа в доме можно успешно организовать и отопление, и подогрев горячей воды, и приготовление пищи. Газовое оборудование надежно и разнообразно, а стоимость голубого топлива обычно ниже, чем использование для этих же целей электричества, твердого или жидкого топлива.

Кроме того, газовые магистрали выходят из строя крайне редко, а вот отключения электроэнергии – распространенное явление. Запасы же дров, угля, дизтоплива и других подобных энергоносителей приходится постоянно пополнять.

Главная проблема с природным газом – его опасность для здоровья людей и способность взрываться. Даже небольшая утечка может привести к отравлению или к взрыву. Именно поэтому требования к монтажу газовых коммуникаций очень высоки, не стоит и думать о том, чтобы провести все работы своими руками.

Чтобы правильно ввести газ в частный дом используют специальный узел, который называется редуктор для понижения давления газа

Для начала специалисты не рекомендуют экономить на материалах или элементах системы. Прокладка труб сомнительного качества и непрофессиональный монтаж неприемлемы.

Газовые трубы практически всегда нужно прокладывать открытым способом (кроме подземных участков магистрали). Их нельзя скрывать под какими-либо декоративными элементами, чтобы улучшить интерьер.

Газовую трубу не рекомендуется вводить в дом через толщу фундамента, для этих целей делают отверстие в наружной стене и вставляют в него гильзу для защиты

Рекомендуется по возможности избегать установки разъемных соединений. Все места, в которых трубы соединены, должны быть расположены таким образом, чтобы в любой момент место контакта можно было обследовать и починить при необходимости.

Нельзя прокладывать газовые трубы внутри стен или в толще фундамента. Это правило относится и к другим элементам, таким как наличники, дверные короба, оконные рамы, перегородки и т.п.

В отдельных случаях допускается прокладка газовой трубы в стенной нише, но этот момент должен быть четко отражен и обоснован в проекте. Особые требования предъявляются и к уклону труб. По горизонтали допускается отклонение положения магистрали всего на 3 мм в сторону газовых приборов.

По вертикали же никаких отклонений не допускается, но стояк может иметь небольшой уклон: не более 2 мм на каждый метр. Он не должен проходить через жилые помещения, через туалет или ванную комнату. Газовый стояк должен быть расположен на лестничной клетке, часто его проводят через кухню.

Внимательно придется проследить и за установкой запорных кранов. Так, положение центральной оси пробки должно быть строго параллельно стене, вдоль которой проходит труба. Выбирая положение крана, следует убедиться, что положение запорного устройства не блокируется стеной. От потолка и от стен газовая труба должна располагаться на расстоянии 100 мм.

Газовые трубы фиксируют вдоль стены не вплотную, а на небольшом расстоянии, чтобы коммуникации оставались доступными для профилактического осмотра и ремонта

Зазор между стеной и трубой может варьироваться от размеров радиуса трубы до предельного значения в 100 мм. Этот просвет необходим, чтобы конструкцию можно было беспрепятственно обследовать. От пола следует выдержать расстояние в размере 2,2 м. Газовые трубы ставят на специальные прочные опоры, провисание конструкции недопустимо.

Поэтому необходимо убедиться, что между кронштейном и трубой нет никаких просветов. Все эти важные моменты учитываются в проекте системы газоснабжения, который должен быть предварительно составлен специалистами-инженерами.

Газовые трубы следует проводить не менее, чем в 30 см от электрического щитка, и не менее, чем в 25 см от открытой проводки. От скрытого кабеля следует отступить хотя бы на пять сантиметров.
