Правила монтажа газовых печей
К процессу монтажа отопительных устройств, работающих на газу, нужно подходить максимально ответственно. От правильности установки зависит не только эффективность функционирования, но и безопасность людей, посещающих баню.
С газовыми печами должны работать опытные специалисты, имеющие богатую практику в этой сфере. Доверив установку газового котла профессионалу, все равно процесс монтажа следует контролировать
При проведении подобных работ нужно обратить внимание на следующие вещи:
- расстояние от стены до печи должно быть не менее 50 мм. При этом все параллельные стенам котла поверхности изготавливаются из негорючих материалов или обшиваются таковыми;
- огнеупорное основание котла должно выступать минимум на 100 мм от его краев;
- высота разъема для горелки без накладки должна варьироваться в пределах от 470 до 550 мм, с накладкой — от 615 до 680 мм, ширина — от 350 до 450 мм и от 515 до 665 мм соответственно.
Особое внимание следует уделить дымоходу. Газовая печь подключается к дымоходному каналу трубами из нержавейки
При этом колена труб должны входить друг в друга не менее чем на полдиаметра.
Газовый котел устанавливается одновременно в парилке и предбаннике. Лицевая сторона с горелками должна размещаться в предбаннике. Это исключает возможность затухания огня из-за попадания воды. Котел с водой и каменка размещаются в парилке.
Какие применяются материалы
Как уже упоминалось ранее, для изготовления печи для бани на газу своими руками рекомендуется использовать шамотный (огнеупорный) кирпич, металл или камень. Каменные печи растапливаются гораздо дольше (4-5 часов), но и температуру держат на 3-4 часа дольше, чем металлические. Кирпичные характеризуются аналогичными показателями. В свою очередь, металлические агрегаты быстрее нагреваются (помещении до 50 кв.м. полностью прогревается за 2,5-3 часа/), но и охлаждаются быстрее.
При этом металлические печи легче кирпичных аналогов и изготавливать их проще, а если снаружи ее облицевать шамотным кирпичом, то никакой принципиальной разницы между 2 агрегатами не будет.

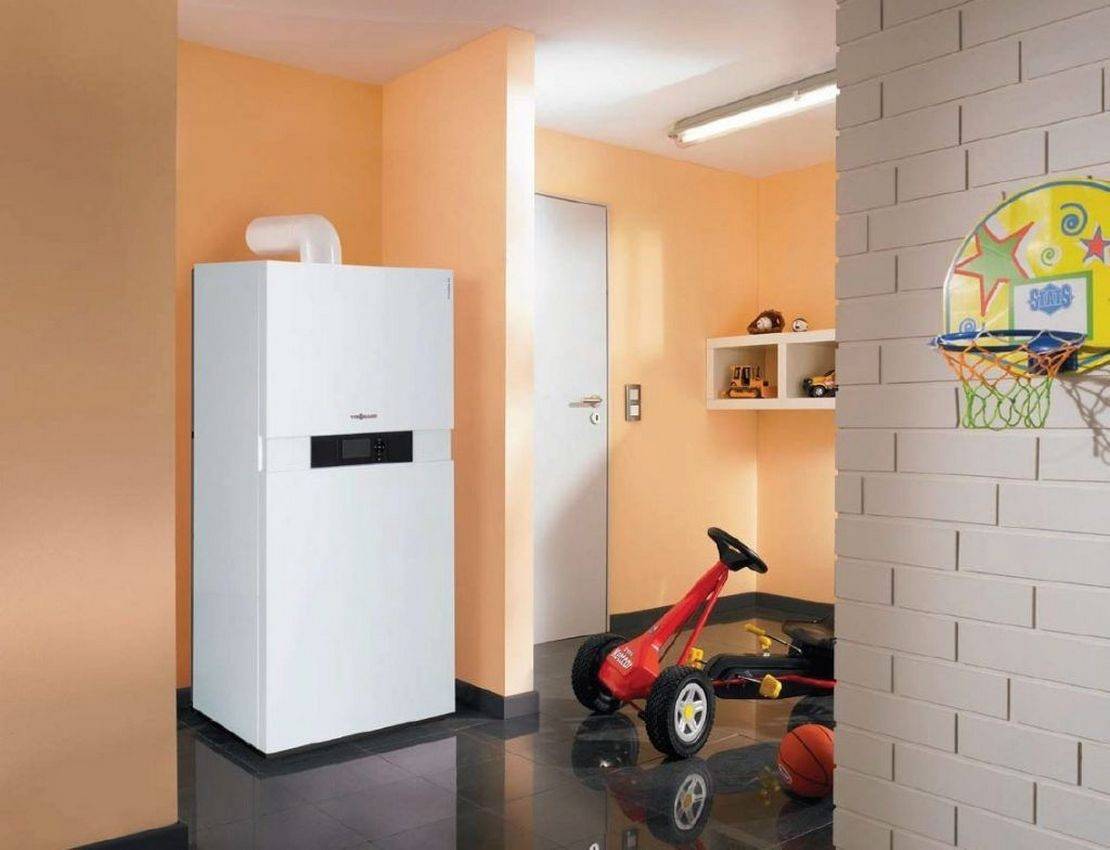

Выбор газовой печки для частного дома
При выборе подходящей печи для загородного дома обратите внимание на следующие показатели:
- Для поддержания требуемой температуры в доме прибор нужно правильно подобрать по мощности. При этом нужно учитывать отапливаемую площадь, качество утепления дома, количество окон и дверей, степень теплоизоляции крыши.
- Комплектация устройства важна для удобства его использования и управления. При выборе по этому параметру учитывайте тип топлива, которое планируете использовать. Комбинированные модели имеют разные переходники для работы на разном горючем.
- По способу получения тепловой энергии такие приборы делятся на каталитические и агрегаты с горелками. Первую разновидность рекомендуется использовать в домах с малой площадью.
- Одноступенчатые горелки самые простые. Они могут включаться и отключаться в ручном режиме. Двухступенчатые горелки позволяют экономить до 40 процентов топлива и работают в автоматическом режиме. Устройства с плавной регулировкой самые дорогие, зато они быстро переключаются между разными режимами подачи тепловой энергии.
- По типу подачи кислорода в топку различают агрегаты с горелками атмосферного и вентиляторного типа. В первом случае воздух попадает из помещения в камеру сгорания. КПД такого прибора доходит до 90%. Для нагнетания воздуха в вентиляторную горелку используется система принудительного наддува. КПД этой разновидности составляет 95%.
- Бывают печки с открытыми и закрытыми камерами сгорания. Первая разновидность нуждается в устройстве традиционного дымохода. Для удаления продуктов горения из закрытой камеры используется коаксиальный дымоход.
Газификация бани
Для обеспечения полноценного функционирования сооруженной печи необходимо позаботиться о газификации сауны. Для этого следует либо приобрести баллонную установку, либо подвести пропан от централизованной системы.
Обеспечить баню бесперебойной поставкой топлива на долгие годы можно с помощью врезания в магистральную сеть, проходящую через участок. Однако для проведения такого трудоемкого мероприятия изначально потребуется разрешение от соответствующей инстанции. После этого нужно потратить время и средства на следующие процедуры:
- оформление ряда необходимых бумаг;
- приобретение материалов и оборудования;
- приглашение специалистов для монтажа установки;
- подготовка испытательно-технической документации и сдача работы в газовую службу по месту расположения участка;
- врезание в общегородскую систему;
- установка и регистрация газового счетчика;
- получение документов на оплату услуг газоснабжения.
Требования к производству монтажа
Чтобы подключить газовый теплогенератор для воздушного теплоснабжения дома необходимо привести подготовительные работы и приобрести:
- гибкий воздуховод, который представляет собой оцинкованную трубку для циркуляции нагретого воздуха;
- для создания воздушной магистрали и соединения труб нужны тройники;
- для забора холодного воздуха и подачи горячего — решетка;
- для герметичности соединений магистрали — алюминиевый скотч;
- монтажные крепежи;
- нож.
Предварительно следует позаботиться о воздуховоде.
Установить газовый теплогенератор можно своими руками, а вот подключать его к газопроводу должны представители газовой службы, с которой заключен договор на поставку голубого топлива и обслуживание техники
Идеальный вариант — проектирование воздушный путей – каналов на стадии строительства здания.
Чтобы осуществить монтаж отопления в готовом доме, нужно возвести фальшь-стены и подвесные потолки. В образовавшихся нишах будут замаскированы трубы.
Как сделать газовую пушку для обогрева гаража своими руками
После подготовительных мероприятий приступают к изготовлению обогревателя в гараж. Процесс сборки пушки состоит из следующих действий:
- Первым делают корпус. Можно просто отрезать кусок трубы подходящего диаметра или свернуть ее из листовой стали и проварить шов.
- Трубку подачи топлива в систему распиливают болгаркой. В будущем к одной из частей будет приварен аналогичный элемент с таким же диаметром.
- Чтобы газ поступал в соответствующем объеме, отверстие на входе в горелку расширяют до 5 мм.
- Под горелкой, на месте ее расположения в корпусе, приваривают стальной диск с отверстием по центру диаметром 80 мм. Предварительно на детали по периметру просверливают 8 отверстий сечением 10 мм. Они нужны для доступа кислорода. К центральному отверстию в будущем будет приварен теплообменник.
- Делают теплообменник из куска трубы диаметром 80 мм. Внутрь вставляют перемычки из пластин, которые выступят направляющими пламени и лучше распределят тепло, поступающее из сопла обогревателя в гараж.
- На теплообменнике просверливают отверстие. Деталь приваривают к диску, предварительно зафиксированному на торец корпуса. Через отверстие пропускают удлинитель от горелки, а ее саму крепят хомутом с болтами.Направляющие пластинки способствуют лучшему распределению тепла
- В боковой части корпуса возле приваренного диска для горелки и теплообменника вырезают отверстие диаметром 80 мм. К нему приваривают патрубок для отвода продуктов сгорания.Боковой патрубок на корпусе поможет отводить отработанные газы
- Вторую сторону корпуса тепловой пушки оснащают вентилятором. Его обязательно закрывают решеткой. Внутри корпуса между вентилятором и горелкой оптимально установить регулируемую заслонку, которая поможет добиться идеального горения.Вентилятор ставят на обратной стороне корпуса
- Корпус оснащают подставкой, выгнутой из прута. Крепят кнопку для включения вентилятора. Напротив горелки в корпусе сверлят отверстие, через которое будут выполнять розжиг спичками.После сборки газовую пушку подвергают испытанию
Для испытания обогревателя можно подключить маленький газовый баллончик. Питание к вентилятору подводят от аккумулятора. Для розжига к отверстию подносят зажженную спичку, открывают подачу газа. После розжига горелки включают вентилятор. Шибером добиваются оптимального пламени горения.
Важно! Испытательные работы проводят за пределами гаража
Чтобы потушить горелку, просто перекрывают вентиль. Для длительной работы в гараже к пушке подключают шлангом большой баллон с редуктором.
На видео самодельная газовая пушка для обогрева гаража:
Достоинства и недостатки
Какой бы тип отопительного обогревателя для дома вы ни выбрали для реализации своими руками, вне зависимости от сложности конструкции и схемы, необходимо позаботиться о выполнении следующих требований:
- простота сборки и транспортировки, эргономичность,
- безопасность и надежность во время эксплуатации,
- экономичность в процессе потребления энергоносителей, газа или твердого топлива,
- высокая эффективность и производительность,
- доступность конструктивных элементов и материалов для сборки своими руками,
- долговечность.
В зависимости от функциональных требований, вы можете подобрать нужный вид обогревателя.
Совет: наиболее эффективными, безопасными для домашнего пользования и распространенными среди домовладельцев считаются инфракрасные, кварцевые обогреватели и электрические конвекторы.
Главными достоинствами самодельных обогревательных устройств, для разных видов помещения, жилого и нежилого типа, считается:
- использование недорогих и доступных материалов для конструкции,
- индивидуальный расчет потребностей при эксплуатации и высокий КПД,
- качество и простота сборки.
Приобретая модель заводского обогревателя, далеко не всегда можно получить именно те характеристики, которые удовлетворят вашу потребность в обогреве помещения.Основные требования к обогревателю газового типа
Безопасно пользоваться отопительным устройством газового типа можно в том случае, если вы будете придерживаться следующих требований:
- все действующие элементы, отвечающие за подачу газа, должны быть заводского производства и тщательно проверены на целостность,
- в конструкции предусмотрены и реализованы простые и понятные способы активации/дезактивации агрегата,
- конструкция и схема газового обогревателя должна быть тщательно продумана.
За редким исключением, газовые обогреватели очень мобильны, занимают мало место и легки в сборке. Поговорим о достоинствах газовых обогревательных конструкций:
легкость в эксплуатации и сборке, высокий коэффициент полезного действия и эффективность, минимальный ущерб природе и домочадцам, продукты полного сгорания практически безвредны, главное — не забывать о важности установки вентиляции, быстрый прогрев помещения, природный газ, сжиженный или сетевой, считается наиболее доступным из всех энергоносителей, некоторые заводские и самодельные модели совмещают в себе и электронную начинку, необходимую для функционирования блоков управления и работы вентиляции, но затраты не отразятся на семейном бюджете
Печка комбинированного типа под дрова и отработку
Универсальная металлическая печь на отработке и на дровах имеет устройство, при котором масло подается сверху, а дрова закладываются снизу. В процессе сжигания твердого топлива используется принцип верхнего горения.
В конструкции печи присутствуют следующие особенности:
- Конвективные каналы – дровяная печь на отработке, воздухогрейная. Помещение нагревается за счет излучения разогретых металлических стенок. Чтобы увеличить теплоэффективность, на корпус приваривают несколько кусков трубы. Так появляется простейшее воздухогрейные устройство, использующее принцип конвекционного нагрева.
- Водяная рубашка – изготовленная своими руками печь на дровах и отработанном масле с водяным контуром, позволяет обогреть не только комнату с установленным отопителем, но и смежные помещения.Внутри корпуса устанавливают простейший змеевик. Подойдет кусок изогнутой трубы соответствующего диаметра. Для лучшей теплоотдачи используют медный или алюминиевый змеевик.Теплосъёмник устанавливают так, чтобы избежать непосредственного контакта с огнем. Нагрев осуществляется посредством разогретых дымовых газов.
- Топка – независимо от того, чем планируется топить печь, использовать приставку на отработке или дровами, применяется принцип пиролизного горения. Для начала сжигается само топливо, а впоследствии осуществляется дожиг отходящих газов. С этой целью, в конструкции предусматривают две топочных камеры.
Печь своими руками
Для изготовления печи понадобится сварочный аппарат
Используют любые стальные емкости с требуемой толщиной стенок. Металл применяют чаще всего, иногда мастера выстраивают печи из кирпича. Железные конструкции имеют преимущество в том, что их можно переставлять при необходимости.
Печь «бубафоня» из газового баллона

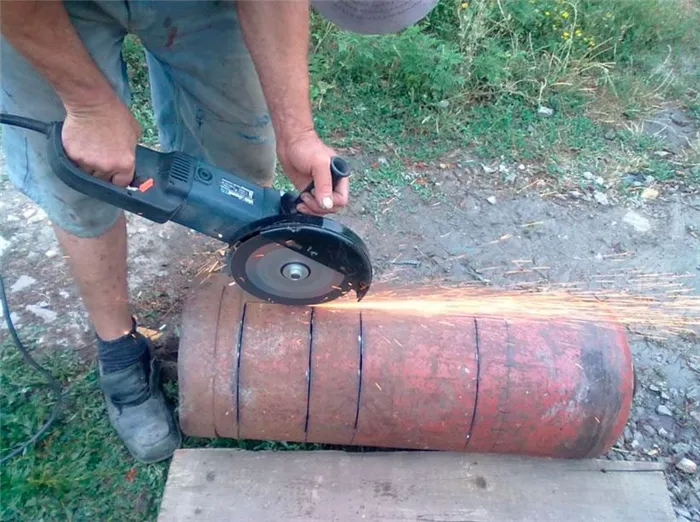

Верх емкости срезают болгаркой в месте закругления стенок баллона, деталь используют в качестве крышки. К срезу приваривают полосу железа для ее устойчивости.
Для прижимного поршня из стали вырезают круг, чтобы он мог проходить внутрь баллона, в середине формируют отверстие 5 см. Подающую воздушную трубу присоединяют к отверстию сваркой. К обратной стороне приваривают крестообразно швеллер. Устанавливают вверху и сбоку дымник, зачищают резанные швы болгаркой. Печь длительного горения своими руками из газового баллона готова.
Печь длительного горения из кирпича
Кирпичная печь длительного горения
Такая печь смотрится наиболее выигрышно, но требует больших трудозатрат при возведении и больше времени.
Прочный фундамент строят независимо от основания дома, его размеры превышают размеры печи на 20 см с каждой стороны. Под подошвой делают песчано-щебеночную подсыпку, простилают слой рубероида.
После бетонирования можно класть печь на 28 сутки. Верх фундамента изолируют от кладки рубероидом в 3 слоя, ставят жаростойкое покрытие из асбеста, стеклокерамических материалов.
Схема расположения кирпичей в каждом ряду нужна для обеспечения результативной работы конструкции. Чертежи порядовки можно найти в интернете, где указываются способ кладки каждого яруса.
Вертикальная буржуйка из газового баллона
Берется обычный ненужный газовый баллон
При изготовлении этой модели баллон устанавливается в обычном для него положении, горловина полностью освобождается, затем производится разметка с помощью рулетки и маркера.
Возможный вариант разметки для вертикальной буржуйки
Далее с применением шлифмашинки (либо с помощью газового или плазменного резака) вырезаются отверстия для устройства топки и поддувала.
Прорезание проемов для дверец
Следующим шагом идет устройство колосника между камерой топки и поддувалом. Так как этот элемент нужной формы и размера найти сложно, его делают из арматуры. Ее нарезают отрезками нужного размера и приваривают на заранее отмеченное место.
Колосник можно выполнить из арматуры
- Далее устанавливаются дверцы — для их изготовления отлично подойдут вырезанные куски металла. Их устанавливают на приваренные к корпусу баллона петли.
- На дверцы нужно обязательно установить задвижки или щеколды — они должен надежно удерживать створки во время топки.
- В верхней части баллона, при желании, можно устроить небольшую варочную поверхность. Она всегда пригодится для того, чтобы приготовить кофе или чай или поджарить яичницу. Эта панель изготавливается из металлического листа.
На такую поверхность просто просится водогрейный бак
- На фото представлен вариант подготовительной основы не просто для варочной панели, а для установки сверху емкости для подогрева воды, сделанной по типу самовара. Труба, выходящая из топки, будет проходить через емкость с водой, нагревая ее.
- Все швы, которыми привариваются любые детали печи, должны быть герметичны.
- Дымоходная труба может быть установлена в верхнюю часть печи или боковую стенку. Из помещения дымоход выводится через стену строения или крышу.
Такое расположение газового баллона помогает сэкономить площадь помещения, так как печь получается компактной и аккуратной. Особенно она хорошо подойдет для гаража или маленькой комнаты на даче.
Каталитический, керамический и конвекторный Ик-обогреватели
С каждым днем интернет предлагает все больше и больше вариантов создания своими руками отопительных приборов. Параллельно продажам газовых приборов можно встретить схемы и поэтапные разборы инфракрасных, керамических и каталитических обогревателей.
Самостоятельно изготовить данные модели не так легко, так как работа сопряжена с учетом более сложных технологических процессов и требует параллельно установки хорошей вентиляционной системы. Опытные специалисты рекомендуют сделать ставку на покупку уже готового агрегата, в котором учтены все технические стандарты и есть возможность автоматической блокировки или выключения.
Большой плюс моделей:
- пожаробезопасность,
- высокий коэффициент полезного действия с учетом оптимизации процесса горения,
- не такое интенсивное сжигание кислорода, если сравнивать с самодельными агрегатами,
- визуальная привлекательность и максимальная эргономичность для жилого помещения,
- легкость.
Можно ли сказать, что самодельные газовые обогреватели — удачная и выгодная замена заводским агрегатам и центральному отоплению? Нет, при всех достоинствах, самодельные газовые обогреватели могут быть лишь временной заменой и помощью на дачном участке или гараже.
Особенности конструкции и принцип действия
Виды топлива для пиролизных котлов и печей
Достоинства оборудования в высоком КПД, отсутствии сложной автоматики, энергетической независимости, безопасности по сравнению с котлами на газе, жидком топливе. Пиролизные агрегаты дают полезный показатель на уровне 90%. Печи длительного горения показывают результат 75 – 80% из-за взаимодействия корпуса с водяными трубами теплообменника.
Недостаток в большой стоимости готовых агрегатов.
В топку кладут древесное топливо, которое перегорает быстро. Период интенсивного горения (1 час) нужен для нагревания котла, дымохода. Затем печь до верха загружают топливом, плотно закрывают дверку, перекрывают задвижку шибера, чтобы минимизировать воздушную подачу и тягу. В этих условиях обеспечивается хорошее сгорание с выделением горючего газа.
Инструкции по изготовлению
Горизонтальный и вертикальный варианты этого устройства очень популярны среди пользователей. Однако есть некоторые конструктивные особенности, которые присущи всем моделям.
Материалы
Основной список материалов выглядит следующим образом:
- Стальные уголки.
- Арматура.
- Лист металла толщиной не менее 3 миллиметров.
- Дымоходная труба, чтобы через неё проходили остатки ракетного и других видов топлива.
Четыре дверные петли можно приобрести отдельно в хозяйственных магазинах. Из дополнительных инструментов пригодятся мастера:
- Шлифовальная машина ср азными видами дисков.
- Дрели с наборами свёрл.
- Маркер.
- Агрегат для сварки.
- Молоток, зубила, плоскогубцы. Можно сделать инструменты самостоятельно.
Верхняя часть пропановых баллонов во всех случаях отрезается. Здесь находится клапан. С помощью маркера отметьте положение камина и зольника относительно дымохода. Размеченные участки вырезаются и откладываются в сторону, но на этом работа не заканчивается.
Для решетки разметьте и разрежьте арматуру на куски. Детали свариваются между собой с помощью специально разработанного для этой цели станка. Следующий шаг — сборка петель из ранее вырезанных деталей.
В отверстие цилиндра дымохода вваривается кран. Затем к нему подсоединяются трубы. Четыре ножки крепятся от угла, а затем все они дополнительно крепятся к днищу. Готовый камин размещается, и устанавливается дымоход.
Внимание. Как правило, это делается под небольшим углом, затем мощность нагрева увеличивается в соответствии с планом
Установка
Самое главное — соблюдать правила пожарной безопасности. Для кирпича и других негорючих материалов минимальное расстояние до стен не предписывается. 50 см — это минимальное расстояние, необходимое между корпусом кухни и всеми материалами, поддерживающими горение.
Растения, стеклянные наружные стены не должны находиться рядом с камином.
Если речь идет о дереве, полы всегда должны быть покрыты металлическими листами. Со стороны камеры сгорания эта часть должна выступать не менее чем на 700 мм. Даже ближайшие стены должны быть покрыты металлом.
Печь-калорифер «Чудо»
Подобный отопительный прибор в течение длительного времени качественно отапливает помещения любого назначения, при этом топливного материала тратится мало.
Устройство
Данный прибор представляет собой цельносварную стальную конструкцию. Перевалочный лист делит камеру сгорания на два отсека. В верхнем находятся форсунки и инжектор. В нижнем – тлеющее топливо.
Калорифер покрывают специальным кожухом из стали: он снижает температуру нагрева стенок прибора и дает возможность теплу выходить равномерно. Благодаря этому элементу обжечься о печь невозможно.
Принцип работы
Процесс газогенерации – это тление топлива при минимальном доступе кислорода. Повторное дожигание газа происходит при помощи специальных форсунок.
Отапливаться подобный прибор может дровами, мусором, сухим навозом, торфом. Одна закладка топливного материала обеспечивает конструкцию непрерывной работой на 6-8 часов.
Область применения
Печь-калорифер «Чудо» может использоваться для обогрева дач, больших коттеджей, производственных зданий, хозяйственных построек, гаражей, теплиц.
Достоинства
Подобный прибор отопления начинает обогрев сразу после растопки. В дом придет тепло примерно через 20-30 минут. Помимо этого к его достоинствам относят независимость от газа, нефти, электричества, равномерность обогрева всего помещения, работу с любыми видами топлива (исключение — уголь), высокий КПД.
Печь «Чудо» — прибор экономичный и простой в эксплуатации, не требующий специального обслуживания и ухода. Процесс горения у нее можно контролировать. Установка такого оборудования обойдется недорого. На ней можно готовить пищу и подогревать воду.
Технология выполнения печи из газового обычного баллона
Затем вырежьте отверстия для двери, пепельницы и дымохода и вырежьте их с помощью колесика. Можно приобрести готовую чугунную печную дверцу с зольником. В этом случае к отверстию газового баллона приваривается рама из углового железа, а к ней прикручивается чугунная дверца. Если эстетика не так важна, дверь изготавливается из вырезанного куска цилиндра. Это неизбежно оставит более или менее большой зазор. В самом примитивном варианте отсутствуют решетки и выступы для формирования потока продуктов сгорания.
Топливо помещается на дно печи, а после полного сгорания зола удаляется лопатой. В этом варианте сложно реализовать режим длительного горения.Особенности работы горизонтальной буржуйки Горизонтальная печь из газового баллона очень хорошо подходит для отопления гаража или теплицы.
В горизонтальной буржуйке мало места для установки колосника и зольника, поэтому колосник иногда приваривают к нижней части печи, а зольник — к днищу. Дверца плиты навешивается на покупные или самодельные петли. Интересный вариант: петли состоят из трех звеньев огромной приводной цепи, приводимой в движение мощным мотором или другим механизмом; крайние звенья приварены к стене или двери.
Какой баллон выбрать для буржуйки
Чтобы система работала эффективно, она должна быть определенного размера. По этой причине версии объемом 5 или 12 литров не подходят, так как они слишком малы. Если вам нужно обогреть небольшое помещение, можно использовать вариант с объемом 27 литров.
Для изготовления дровяной печи с газовым баллоном больше подходят модели объемом 40 или 50 литров. Они идеально подходят для таких целей и имеют необходимые размеры для комфортного использования.
Все варианты подходят для работы, состояние не имеет значения. Главное, чтобы не было серьезных повреждений или деформаций. Самое главное — это размер, чтобы вы могли легко уложить в него дрова.
Особенности самодельных газовых печей
Газовая печь отличается от печи на дровах тем, что в ней для растопки используется газ. Поэтому в таком устройстве вместо окошка для закладки дров вмонтирована полость для горелки. Однако своими руками можно сделать также газодровяную печь.

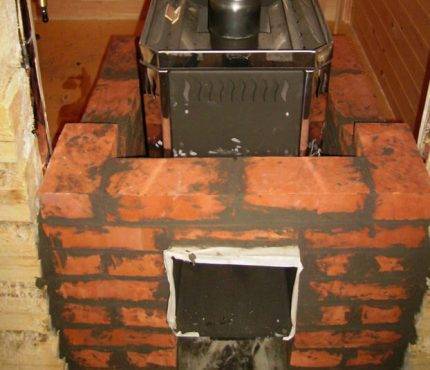

Металлическую банную печь нередко обкладывают кирпичом. Футеровка производится с целью повышения теплоотдачи. К тому же металлическая конструкция с кирпичным кожухом остывает значительно медленнее
Большинство газовых печей имеют следующую конструкцию. В корпус устройства монтируется наддувная или атмосферная газовая горелка. Подача топлива осуществляется через герметично присоединенный газовый шланг или трубу.
В верхней части самодельной газовой печки находится закрытая каменка или открытый поддон с камнями, которые нагреваются горелкой, а также приспособление, отводящее продукты горения.
К преимуществам самодельных газовых печей для бани относят:
- компактность размеров, ведь газовые печки не имеют топки и зольника;
- быстрый нагрев до необходимых температур;
- экономичное потребление ресурса;
- отсутствует необходимость постоянного ухода за устройством;
- при установке бака с водой можно также и нагревать воду.
К недостаткам стоит отнести необходимость наличия источника газа. Например, если баня находится за городом в не газифицированном районе, некоторым владельцам придется покупать газовые баллоны или устанавливать мини-газгольдер. Однако и в этом есть плюс — нет нужды получать разрешения.
Стоит помнить, сто при работе с газом всегда нужно соблюдать технику безопасности.
При выборе газовой горелки для банной печки стоит учитывать, что КПД атмосферных горелок не превышает 90%, а КПД наддувных более 95%. Однако первый вариант выигрывает в плане независимости от электричества
При установке печи открытого типа горения необходимо спроектировать и установить вентиляционную систему и дымоход. Также при сжигании кислорода воздух становится более сухим, поэтому нужно позаботиться об увлажнении воздуха.
