Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателям

Сборка трубопровода при помощи фитингов

Соединение медных труб при помощи фитингов производится исключительно в местах, доступных для проведения контроля. Это правило обуславливается тем, что соединение получается не полностью герметичным и с течением времени могут образовываться протечки.

Преимуществом резьбового соединения является то, что в случае необходимости можно произвести ремонт без дополнительных усилий, так как полученное соединение получается разъемным.

Инструменты и материалы

Для сборки трубопровода потребуются следующие материалы и инструмент:

• медные трубы подходящего диаметра;
• соединительные обжимные или пресс-фитинги;

Специальные устройства для сборки трубопровода

Виды и количество фитингов подбирается в соответствии со схемой трубопровода.

• труборез или ножовка по металлу;
• трубогиб для медных труб. Устройство используется для организации трубопровода с меньшим количеством соединений, что повышает прочность системы;
• напильник для обработки труб после резки (перед соединением). Дополнительно можно использовать мелкую наждачную бумагу;
• ФУМ-лента для герметизации резьбы. Кроме ФУМ-ленты можно также использовать льняную нить, нить Тангит Унилок или любой иной герметизирующий материал;
• гаечный ключ.

Инструкция по сборке

Сборка медного трубопровода своими руками при помощи фитингов производится следующим способом:

1. нарезка труб для трубопровода. Длина каждой трубы должна полностью соответствовать составленной в процессе разработки системы схеме;
2. удаление изоляционного слоя. Если для обустраиваемой системы трубопровода какого-либо назначения используются трубы с изоляцией, то для прочного соединения утепляющий слой удаляется. Для этого ножом прорезается нужный участок и производится зачистка трубы;
3. обрезанный край обрабатывается напильником, наждачной бумагой до получения ровной поверхности. Если на конце трубы останутся заусенцы, выбоины или иные неровности, то соединение получится менее герметичным;

Зачистка трубы перед соединением с фитингом

1. при необходимости производится гибка труб;
2. на подготовленную трубу надевается накидная гайка и обжимное кольцо;

Установка элементов фитинга для соединения

1. труба соединяется с фитингом. Первоначально затяжка производится руками, а затем гаечным ключом. В процессе затяжки обжимное кольцо полностью герметизирует соединение, что исключает необходимость применения дополнительных герметиков. Однако при соединении медной трубы с трубой или фитингом, изготовленным из иного материала, требуется дополнительная герметизация ФУМ-лентой.

Фиксация фитинга

Важно не перетянуть резьбу, так как мягкая медь легко деформируется

Поэтапная пайка стыка труб

При пайке мягким припоем процесс имеет следующую последовательность:

• собирается обработанный и расширенный под раструб стык;
• на внутреннюю зону раструба и внешнюю поверхность медной трубы наносится флюс и собирается трубный узел;
• оборудованием для пайки медных труб прогревается до 300-400 °С место стыка. Контроль температуры прогрева происходит по цвету флюса: только он станет темнеть – необходимо брать припой.
• раскрутив проволочный припой, его конец вносится в зону пайки. При соприкосновении с нагретой трубой он плавится, скользит по флюсу к месту шва, заполняет пространство между раструбом и трубой. В процессе пайки труба поворачивается.

Во время процесса пайки на шве может образовываться наплыв из разогретой массы припоя.

Каждый метод пайки имеет свои правила и особенности

При высокотемпературной пайке медных труб, используя твердый припой, процесс отличается на стадии его плавления:

• собирается и обрабатывается флюсом узел стыка;
• используя необходимое оборудование, конструкция нагревается и помещается на жаростойкую поверхность;
• в место стыка раструба и трубы вводится припой, который разогревается газовой горелкой;
• труба слегка проворачивается и припой, размягченный горелкой, наматывается на последующую часть стыка до получения кольцевого шва.

Герметичность и качество пайки медных деталей зависит от физических характеристик соединения и процесса пайки. Состыковку труб с помощью газовых горелок можно проводить самостоятельно; соединения повышенной прочности выполняются специальным оборудованием.

https://youtube.com/watch?v=tE3_KRm2wP0

Как правильно выбрать припой?

Верно подобранный припой поможет без особых усилий организовать коммуникационную систему любой сложности. Если речь идет о работе в домашних условиях, стоит воспользоваться материалом, расплавляющимся при низких температурах.

Применение высокотемпературных твердоплавких элементов в быту проблематично, так как требует разогрева рабочего сплава до 600-900 градусов. Добиться этого без специального оборудования достаточно сложно.

Спайку пищевой меди можно проводить особыми припоями, не содержащими в составе токсичных, ядовитых и агрессивных элементов, способных навредить здоровью

Использование металлов и их производных, плавящихся при высоких температурах, связано с некоторым риском. В процессе обработки они могут повредить или даже прожечь медную трубу с тонкой стенкой.

Чтобы этого не случилось, есть смысл взять прочный, но низкоплавкий мягкий припой, а твердый вариант оставить для толстостенных медных коммуникаций.

Когда на систему не ожидается больших нагрузок, совсем не обязательно использовать тугоплавкий припой, если это не обусловлено иными требованиями. В основных бытовых комплексах для создания надежного соединения вполне хватит мягких легкосплавных припоев

Для соединения медных труб в газовых сетях стоит выбирать серебросодержащие припои. Они обеспечивают максимальную прочность шва, нейтральность к вибрациям и высокую устойчивость к внешнему и внутреннему воздействию.

Заплатить за серебро придется немного дороже, но безопасность, надежность и долговечность системы со временем окупят все финансовые затраты.

Выбор газовой горелки

В зависимости от необходимой мощности горелки могут иметь:

• одноразовый баллон;
• стационарный баллон;
• ацетилено-кислородную систему.

Для профессиональных горелок используется только твердый припой. Бытовые модели предназначены для мягкого припоя. Полупрофессиональные горелки могут работать с любым типом припоя. Смесь в газовом баллоне может различаться в зависимости от вида пайки.

Для пайки с мягким припоем можно использовать электрический термофен с предельной температурой в 650 градусов. Преимущество этого инструмента в возможности сохранять постоянную температуру плавки и менять ее при необходимости. Специальные насадки помогают сосредотачивать поток горячего воздуха на требуемом участке трубы.

Разновидности ручных горелок

Ручные горелки имеют компактные размеры и удобны при работе в тесных помещениях. Работают они от баллона одноразового использования, наполненного ацетиленом, бутаном или пропаном. Длина пламени регулируется специальным вентилем, находящимся на держателе-ручке. Такую горелку можно применять при пайке твердым и мягким припоями.

Функционал устройства дает возможность настраивать мощность огня, а мобильность позволяет легко переносить его на любые расстояния. Набор из пяти сопел позволяет управлять скоростью нагрева металла. Блокирование подачи газа при помощи обратного клапана делает горелку достаточно безопасной. Ручные горелки не нуждаются в дополнительном источнике питания. Многие виды горелок дополнительно снабжены отражателем, который позволяет предотвратить потерю тепла и сохранить равномерность прогрева изделия из меди. Отражатель позволяет производить пайку в местах труднодоступных для других устройств.

Среди отечественных производителей горелок наиболее популярны устройства «Донмет». У компании имеется обширный выбор ручных горелок с различными видами газового топлива и приемлемой ценой. К примеру, горелка ГЗУ имеет множество насадок различных размеров и работает на смеси пропанокислорода. Также есть модели с экономным расходом газа и возможностью работы с твердыми и мягкими типами припоя.

Зарубежные горелки различны по уровню цены. Из бюджетных вариантов можно выделить горелку китайского производства Kovica KS-1005 KIT с одноразовым цанговым баллоном. Обычно цена на них не превышает 1000 р.

Из популярных и более дорогостоящих брендов можно выделить горелки Roflame Piezo для пайки при низких температурах. Они стоят около 3000 р. Горелка на пропане Virax, имеющая пьезоподжиг обойдется в 4000 р. Европейские модели Castolin выпускаются с баллонами на бутане и газе MAPP. Стандартная горелка этой фирмы имеет цену в 1500 р. и более. Модели, имеющие кнопку фиксирования пламени, сменные сопла и регуляторы давления стоят от 2200 р.

Горелка Super Fire 3 от компании Rothenberger, работающая на газе MAPP, имеющая пьездоподжиг и защитный клапан, в разных комплектациях будет стоить от 7000 до 9000 р. С ее помощью осуществляется пайка труб диаметром до 35 мм с мягким припоем. Трубы диаметром до 28 мм соединяют твердым припоем.

Итальянские горелки Kemper с одноразовыми баллонами, укомплектованные наборами сменных жал и насадками обойдутся в 1500 р. За такую же цену можно приобрести американские модели Bernzomatic. Тайваньские газовые горелки Dayrex-22 с температурой для работы 400-1300 градусов, стоят немного дороже. Они имеют в комплекте: припой, некоторое количество насадок и губку.

Немецкая компания Rems производит горелки для пайки при высоких температурах, с разнообразным составом газовых смесей, имеющие турбоподдув и самоподжиг. Модель Rems Blitz выдает точечный поток пламени в 1950 градусов и используется для мягкой пайки труб в 35 мм диаметром. Горелка модели Rems Macho использует в качестве топлива ацетилен и применяется для твердой и мягкой пайки труб с диаметром в 64 мм. Температура потока пламени у такой горелки достигает 2500 градусов. Данные горелки имеют высокое качество и экономичны в использовании, но и цена у них достаточно высокая — 10-13 тыс. руб.

Разнообразие газовых приборов

Существует довольно широкий ассортимент аппаратов для газовой пайки, которые логично можно разделить на типы по температуре эксплуатации.

По этому критерию устройства бытовые, где скорость нагрева достигает максимум 1500 ° C, и профессиональные – с рабочей температурой выше 1500 ° C.По конструкции горелки могут иметь удлиненное или более короткое сопло. Кроме того, некоторые модели оснащены шлангом для подключения к баллону

Тип подключения тоже различается.

Есть баллоны:

• резьбовой;
• плоскогубцы;
• проколол.

Емкость для топлива может быть многоразовой или одноразовой.

Что касается топлива, то в зависимости от источника питания горелки используют пропан, газ МАПП, газообразный кислород, многотопливное топливо. Последний вариант не используется для пайки медных труб, но очень удобен в быту, особенно в походах. Хотя мастера считают такие горелки менее надежными.

Ниже мы более подробно рассмотрим каждый из перечисленных видов газового оборудования, использующего разный вид топлива.

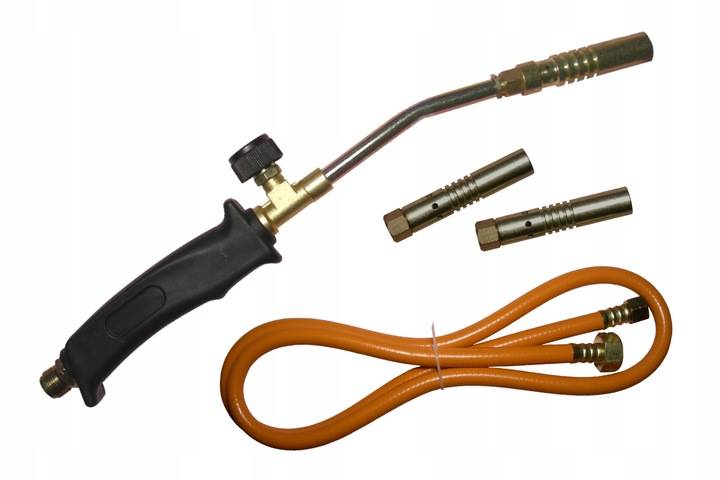

Тип нет. 1 – пропановые горелки

Пропановый инструмент обеспечивает эффективное производство работ по нагреву, плавке, сварке металлов сравнительно небольшой массы. Толщина обрабатываемого металла обычно 2-9 мм.

Обычно основание пропановой горелки – это латунь. Конструкция сопла изготовлена ​​из жаропрочного металла, обычно из нержавеющей стали.Пропановые горелки: оборудование для пайки и других работ, связанных с высокотемпературным нагревом. Этот довольно популярный вид сварочного оборудования активно применяется на практике

В большинстве своем это устройства с ручным регулированием пламени через управляющий «редуктор» – регулятор, расположенный на патрубке, идущем к форсунке. Пропановые горелки дают температуру пламени 1300 ° C.

Просмотр n. 2 – устройства для МАПП-газа

Газовые горелки, предназначенные для подачи газа МАПП, успешно используются для различных целей, связанных с обработкой металлов, особенно меди.

Возможные операции с металлом:

• обогрев;
• отжиг;
• предохранитель;
• сварка.

Используемая газовая смесь «Метилацетилен-пропадиен-пропан» содержит несколько ингредиентов, которые обеспечивают большую тепловую мощность.Паяльный инструмент для меди и других металлов. Проект, в данном случае, основан на формировании высокотемпературного пламени подачи и сжигания смеси МАПП

Горелки этого типа отличаются хорошей формой пламени и большим тепловым потоком.

Максимальная температура пламени 2400 ° C, что демонстрирует лучшую термическую эффективность, чем у пропановых устройств.

Тип №3 – кислородно-топливные системы

Еще один вид аппаратов для сварки, плавления, сварки, нагрева, в которых смесь газа с кислородом служит рабочим источником энергии.

Особенностью проекта является подача отдельных компонентов смеси с одинаковым давлением (0,5-1 ATI). Поэтому эти горелки оснащены специальным редуктором.Газо-кислородная версия горелки – конструкция, с помощью которой можно достичь очень высоких температур нагрева, что означает сварку в тех случаях, когда другие устройства не подходят

Кислородно-топливные устройства поддерживают использование различных газовых и кислородных смесей.

Этот фактор позволяет получить широкий диапазон температур пламени:

• ацетилен – 3260 ° С,
• водород – 2680 ° С,
• пропан – 2640 ° С,
• бутан – 2760 ° С.

Конструкция газо-воздушной горелки обеспечивает стабильное и равномерно направленное пламя, что положительно сказывается на качестве сварного шва.

Тип №4 – горелки газовые многотопливные

Многотопливные конструкции компактны, имеют небольшие размеры, оснащены дополнительными устройствами, например, теплоотражателем или ветрозащитным экраном.Конструкции газовых горелок, в которых используется так называемое многотопливное топливо, технологически исключают производство пайки меди. Однако это полезный инструмент для бытовых нужд

Разновидности газовых горелок, которые конструктивно отличаются тем, что рассчитаны на использование разных видов топлива:

• газ;
• дизельное топливо;
• керосин;,
• алкоголь и тому подобное

Приборы в основном представлены как недорогой, удобный инструмент для туристических целей, а также для производства различных домашних дел, связанных с отоплением.

Достаточно высокая тепловая мощность до 3000 Вт обеспечивает нагрев 1 литра воды буквально за 3 минуты, параметр в характеристиках составляет 3,0-4,5 минуты.

Самые популярные модели и изготовители

На строительном рынке сегодня представлено большое количество устройств от различных производителей. Пользуются популярностью газовые горелки отечественного производства: Профи-Тулс; Аллгаз; Донмет. Хорошей репутацией пользуются и заграничные изготовители: Rothenberger; Kemper; Virax; Rems; Uniweld.

Большинство фирм предлагают горелки разных классов – от ручных мобильных устройств для профессиональных мощных аппаратов. Полупрофессиональная пропановая горелка стоит от 1,5 до 10 тысяч рублей. Профессиональные агрегаты обойдутся дороже – минимальная стоимость от 20 тысяч рублей.

Устройство газовой горелки

Конструкция газовой горелки может существенно отличаться. Все зависит от особенностей конкретной модели. К особенностям создаваемой конструкции можно отнести нижеприведенные моменты:

1. Важным моментом назовем то, каким образом крепится баллон. В некоторых случаях он съемный, в других одноразовый или стационарный. От этого во многом зависят особенности применения устройства.
2. Во время работы горит именно газ. Подается он под давлением из баллона. Топливо может быть представлено бутановой, газовой и пропановой смесью.
3. Газ подается в сопло и поджигается. В результате создается поток огня, который нагревает материал до требуемой температуры. Температура пламени может регулироваться, для чего изменяется количество подаваемого газа.
4. Пламя газовой горелки обжигает материал, за счет чего он становится более мягким. Разный газ применяется для нагрева поверхности для разной температуры.
5. Некоторые варианты исполнения горелок имеют конструкцию, за счет которой длина пламени регулируется для обеспечения наиболее благоприятных условий работы. Регулировка проводится достаточно просто: при неизменном давлении меняется диаметр отверстия сопла, за счет чего газ выкидывается на различное расстояние и меняется длина пламени.

Устройство газовой горелки

На сегодняшний день довольно большое распространение получила самодельная газовая горелка. Это связано с тем, что конструкция проста, проблем с ее изготовлением, как правило, не возникает.

Газовая горелка для соединения медных труб

Пропановая газ горелка для пайки медных труб позволяет работать с поверхностями под температурой от 550 до 2000˚С. Возможность регулировать интенсивность пламени позволяет использовать оборудование, как для мягкого, так и твердого припоя.

Газ эффективен в труднодоступных местах для соединения плат, контактов малогабаритных приборов, трубок колонки и т.д. Помимо прочего, газ применяется для:

• выполнение соединения с применением воздуха;
• для подогрева соединений.

Классифицируется инструмент в зависимости от того, какая смесь выбрана для работы. Газ в комбинации с воздухом применяется для запуска бытовых горелок. Они отличаются малым весом и габаритами. Подходят для отрезков с небольшими диаметрами. Газ и кислород могут обрабатывать трубы любого диаметра. Используются в стационарных установках.

В местах, где газ установка, неэффективна, нагрев поверхности осуществляется феном.

Профессиональная газовая горелка для пайки медных труб

Он способен нагреть поверхность до температуры, оптимальной, чтобы запаять стык. Работать строительным феном удобно, так как он защищает руки от ожога.

Технология выполнения пайки

Чтобы правильно запаять трубу водопровода или колонки, важно выполнять все действия оперативно и четко. В случае, если пайка медных труб своими руками выполняется впервые, лучше потренироваться на ненужных отрезках. Установкой кранов с резьбой, стоит заниматься после запайки

Установкой кранов с резьбой, стоит заниматься после запайки.

Чтобы качественно запаять отрезок, используется следующая технология:

1. Удерживая трубу перпендикулярно к труборезу, отсоединить кусок необходимого размера.
2. Удалить заусеницы фаскоснимателем, очистить ершиком полость трубы внутри и обезжирить.
3. Отрезать еще один кусок и развальцевать его торец до нужного диаметра. Также очистить и обезжирить.
4. Нанести на внутренний отрезок флюс и равномерно размазать его при помощи кисточки.
5. Соединить отрезки в раструб, убрав оставшийся флюс тряпкой.
6. Использовать газ для нагрева соединения до приобретения медью темного оттенка.
7. Прекратить запайку при появлении на поверхности трубы капель.
8. Оставить соединение до застывания в неподвижном состоянии.
9. После выполнения монтажа, прогнать систему горячей водой.

Мягкая и твердая пайка – разница

Технология пайки включает два способа соединения медных отрезков:

• мягкий или легкий;
• твердый.

Мягкий способ эффективен для соединения труб большой толщины. В этом случае применяется газ, так как направленная пропановая горелка нагревает стык быстрее, чем паяльник. Метод мягкого соединения подходит не только для меди, но и большинства металлических сплавов, кроме легких, таких, как алюминий.

Перед тем, как паять медные трубы мягким способом, стоит максимально качественно зачистить контактные поверхности.

Технология пайки медных труб мягким способом с помощью газовой горелки

Во время процесса нагревания пропановая горелка все время перемещается по поверхности стыка, чтобы избежать неравномерного нагрева или перегрева участка.

Отличается пайка медных труб твердым припоем тем, что она осуществляется при более высоких температурах. Для соединения отрезков используется паяльник. Шов соединения может быть уже, чем при мягком методе.

Соединение нужно разогреть по всей окружности равномерно.

Технология пайки медных труб твердым способом с помощью высокотемпературного паяльника

Паяльник должен быть заправлен сбалансированной смесью газа с равным количеством кислорода и топлива. На то, что паяльник заправлен правильно, указывает короткое пламя ярко синего цвета.

Правила безопасности

Используя паяльник или другое оборудование, нужно придерживаться следующих правил безопасности:

1. Чтобы запаять трубу нельзя держать под пламенем в руках отрезки короче 30-ти сантиметров. Медь – хороший проводник тепла, поэтому можно получить ожоги.
2. Если на кожу попал флюс, его незамедлительно смывают водой, чтобы предотвратить образование ожога химией.
3. Так как паяльник продуцирует открытое пламя, работать нужно в одежде из натуральных тканей.
4. Перед тем, как спаять трубу, стоит позаботиться о вентиляции в помещении, так как во время работы припой для пайки медных труб выделяет вредные пары.

Стоимость пайки заставляет мастеров выбирать именно этот вид соединения труб. Чтобы запаять стык не требуется дорогое оборудование.

Ручные горелки для пайки медных труб.

Самыми компактными аппаратами, позволяющими работать в кухне или санузле, будут ручные горелки, оснащенные одноразовым баллоном с газовой смесью (пропаном, бутаном или ацетиленом). Вентиль, располагающийся на ручке-держателе, предназначен для регулировки длины факела. С их помощью можно произвести нагрев труб для последующей пайки мягкими или твердыми припоями. Такое оборудование обладает рядом достоинств. Они мобильны и многофункциональны: позволяют регулировать мощность пламени и скорость нагрева металла сменой сопел (в одном наборе можно купить сопла 5 разных размеров). Безопасность данного аппарата обеспечивает обратный клапан, который может блокировать подачу газа в любом направлении. Ручные горелки полностью автономны и не требуют источника питания. Соблюдение технологического процесса пайки обеспечит шов отличного качества. Часто на сопло такой горелки установлен отражатель пламени, главная задача которого – предотвращение потерь тепла, обеспечение равномерного прогрева трубы и защита окружающих предметов от случайного контакта с открытым огнем. Наличие отражателя делает возможным проведение пайки в наиболее труднодоступных местах

Из отечественных горелок наибольшим спросом пользуется продукция «Донмета», предлагающего достаточно широкий спектр ручного оборудования, работающего на различных газовых смесях и по доступной цене. Например, горелка ГЗУ работает на пропанокислородной смеси, выпускается несколько комплектов с разнообразными размерами насадок. А различные модели предназначены для пайки твердыми и мягкими припоями, экономно расходуя газ. Среди импортных горелок, работающих на бутане, пропане или изобутане, в дешевом ценовом сегменте можно отметить китайскую горелку KOVICA KS-1005 KIT под одноразовый цанговый баллон. Цена таких горелок – до 1000 рублей.

Известные бренды будут стоить дороже, например, горелка РОФЛЭЙМ ПЬЕЗО для низкотемпературной пайки обойдется в 3000 рублей, а пропановая горелка от Virax с пьезоподжигом – уже почти в 4000 тысячи рублей. Европейская марка Castolin предлагает горелки, работающие как на бутановых смесях, так и на МАРР газе. Стандартная модель стоит от 1500 рублей, а более модернизированная – с регулятором давления и кнопкой фиксации пламени, со сменными соплами – от 2200 рублей.

Мощная MAPP горелка СУПЕР ФАЙЕР 3 (Ротенбергер), оснащенная пьезоподжигом и предохранительным клапаном, с различной комплектацией обойдется в 7-9 тысяч рублей. С помощью инструмента производят пайку трубных материалов, диаметр которых достигает 35 мм. Для этого используют мягкий припой для пайки медных труб. Твердый припой применяют для пайки труб до 28 мм.

Горелки итальянской фирмы Kemper, работающие на одноразовых баллонах, предлагают в наборах со сменными жалами и насадкой за 1500 рублей. Примерно в одной ценовой нише с ними пребывают американские горелки Bernzomatic. Чуть дороже стоят наборы паяльные газовые от тайваньского производителя, например, DAYREX-22 – удобная горелка с рабочей температурой от 400 до 1300 градусов, в дополнение к которой прилагаются несколько насадок, припой и губка.

Популярен также инструмент немецкой марки REMS. Выпускаются модели для высокотемпературной пайки, работающие на разных газовых смесях с самоподжигом и турбоподдувом. Пропановая турбо-горелка Rems Blitz обеспечивает качественную мягкую пайку труб до диаметра 35 мм, давая точечное пламя с температурой 1950ºC. Горелка Rems Macho работает на ацетилене, подходит как для мягкой, так и для жесткой пайки труб до диаметра 64 мм, температура пламени – 2500ºC. Инструмент отличается качеством и экономичностью, но и цена у него «кусается» – от 10 до 13 тысяч рублей.

Там, где нет возможности применять газовые горелки, для пайки медных труб используют электрические строительные фены, которые подают горячий воздух с температурой, достаточной для плавки припоя.
