Двухтрубная система отопления частного дома: схемы устройства + обзор преимуществ

Монтаж двухтрубной системы отопления в частном доме своими руками

Изготовление конструкции проходит в несколько этапов.

Расчет

Прежде чем приступать к монтажу необходимо построить чёткий план, для чего специалистами всегда проводится гидравлический расчёт. В ходе этого процесса достигаются следующие результаты:

• выясняется кол-во приборов нагревания;
• вычисляются размеры и количества окружных стояков;
• определяются будущие потери.

Внимание! Расчёт производится в чётком соответствии со схемой отопления. Гидравлический расчёт даёт понимание действующих сопротивлений, даёт информацию о водных расходах и температуре каждых отдельных участков

Установка

1. Сначала, в отдельном проветриваемом помещении, монтируется отопительный котёл. Его расположение должно быть удалённым от стен, и к нему должен быть открыт доступ. Сами же стенки, а также полы в комнате отделать огнеупорным материалом.

1. После этого нужно поставить насос, распределительный гидроколлектор, и измерительные приборы/счетчики у котла.
2. От котельной, прямиком через стены, проводится трубопровод к радиаторам.

Подключение

Финальный этап — это подключение радиаторов. Батареи монтируются на кронштейны, под окном. Кроме того, рекомендовано поставить термодатчики. С их помощью регулируются потоки воды, а также её температура.

Пробный пуск

Когда конструкционные элементы подсоединены, делается опрессовка. Пробный запуск котла возможен после оформления соответствующих документов, в присутствии специалистов-газовиков.

Типы компоновки

Двухтрубная отопительная система также различается типами компоновки.

Вертикальная

При такой схеме с нижней разводкой подающие и обратные стояки прокладываются к самому низу здания, а жидкость по ним двигается отдельно к радиаторам.

Плюсы:

• отличный контроль отопительной концепции;
• отключается каждый прибор отопления по отдельности.

Недостатки:

• протяженные трубы;
• не поставить квартирные счетчики.

Горизонтальная

К каждому прибору отопления по площади помещения в полу проложены линии труб от подающих стояков. Квартиры в этой системе отдельно вводятся в неё.

Радиаторы оснащены краниками для выпуска воздуха.

Именно такой тип системы популярен в современной многоэтажной застройке.

Плюсы:

• такие же, как и в вертикальном типе;
• подключаются счётчики.

Минусы:

• если здание высокое — потребуется использовать компенсаторы давления;
• в эксплуатации решение сложнее, чем вертикальный тип.

Схема верхней разводки

Производится монтаж подающего стояка по верхней области помещения. Основная отличительная черта: тяжёлое давление в магистральном трубопроводе, благодаря существенной разнице в уровнях труб (обратки и подающей соответственно). Из-за этого обстоятельства по ширине они могут быть одинаковыми, даже если речь идёт о схеме с естественным циркуляционным процессом.

Включение насоса достигает нормального давления, даже если применяются трубы с узким диаметром. Лучший эффект достигается в двухэтажных домах, т. к. естественная циркуляция улучшается за счёт разницы в том, как высоко смонтирован котёл, расположенный в подвальном помещении, и радиатор на 2 этаже.

Горячая жидкость будет направлена в расширительный бачок, расположенный на 2 этаже либо на чердаке. После чего уже по трубопроводу она пойдёт в радиаторы.

Плюсы:

• повышенная скорость движения носителя тепла;
• то, что в магистраль не проникает воздух.

Фото 3. Двухтрубная система отопления с вертикальной разводкой. Цифрами указаны части конструкции.

Минусы:

• не особо эстетичный внешний вид помещений;
• крупные расходы комплектующих;
• не обогреваются большие комнаты;
• приходится тратиться на дополнительный декор для маскировки труб.

Нижняя разводка

Горизонтальный тип разводки имеет две отличительные черты: расширенный трубопровод, а также его особое расположением под углом к плоскости. Возможна установка, в которой горизонтальный тип разводки и естественная либо принудительная циркуляция. Двухтрубная концепция предполагает, что подающий трубопровод устанавливается на том же самом уровне, где и радиаторы. При этом периодически могут образовываться воздушные пробки.

Плюсы:

• коэффициент полезного действия здесь выше;
• монтаж даже в незаконченных строениях;
• можно не отключать отопление на нижних этажах, если в то же время верхние этажи не используются;
• большинство управляющей аппаратуры устанавливается в одном-единственном помещении;
• автоматизация работы.

Фото 4. Схема двухтрубной отопительной системы с нижней разводкой. Красным цветом показан горячий теплоноситель, синим – холодный.

Минусы:

• трубопроводы и другие материалы быстро расходуются (в отличие от однотрубного типа потребуется много материала при монтаже);
• низкое давление жидкости-носителя тепла в подводящих стояках;
• из-за регулярного образования воздушных пробок приходится устанавливать краны Маевского и выпускать воздух.

Какую схему лучше выбрать

Подбор разводки выполняется с учетом многих факторов – площади и этажности частного дома, выделяемого бюджета, наличия дополнительных систем, надежности электроснабжения и так далее. Дадим ряд общих рекомендаций по выбору:

1. Если планируется собирать отопление самостоятельно, лучше остановиться на двухтрубной плечевой системе. Она прощает новичкам множество ошибок и будет работать, несмотря на допущенные огрехи.
2. При высоких требованиях к интерьеру комнат возьмите за основу коллекторный тип разводки. Гребенку спрячете в стеновом шкафу, магистрали разведете под стяжкой. В двух– или трехэтажном особняке желательно установить несколько гребенок – по одной на этаж.
3. Частые перебои с подачей электроэнергии не оставляют выбора – нужно собирать схему с естественной циркуляцией (самотек).
4. Система Тихельмана уместна в строениях большой площади и количеством обогревательных панелей. Монтировать петлю в малых зданиях нецелесообразно с финансовой точки зрения.
5. Для небольшого дачного домика или бани отлично подойдет тупиковый вариант разводки с открытой прокладкой трубопроводов.

Если коттедж планируется отапливать радиаторами, теплым полом и водяными калориферами, стоит взять на вооружение тупиковый либо коллекторный вариант разводки. Две указанные схемы легко комбинируются с другим отопительным оборудованием.

Классификация двухтрубных систем отопления

Данный вид отопления может иметь несколько разновидностей.

Горизонтальная система

В этом варианте все радиаторы в пределах одного этажа соединяются горизонтальными трубопроводами, подключенными к одному стояку. При устройстве такого контура соблюдают следующие условия:

• Подающий трубопровод располагается выше радиаторов, а обратный – ниже.
• Трубы необходимо укладывать с уклоном в сторону движения теплоносителя: для систем с естественной циркуляцией – 5 – 7 см на 1 м, с принудительной – 0,5 – 1 см на 1 м.

Кроме традиционной схемы двухтрубной системы отопления с параллельным соединением нескольких радиаторов может применяться лучевая, при которой подающий и обратный трубопроводы прокладываются к каждому радиатору, так сказать, персонально.

Наличие уклона ограничивает продолжительность горизонтального контура, поэтому такую систему используют только в домах с небольшой площадью этажа. В более крупных строениях применяют вертикальную схему с верхней или нижней разводкой.

С верхней разводкой

Такая система состоит из нескольких стояков, проходящих через все помещения дома.

На каждом этаже к стояку подключен один радиатор. Подающий трубопровод каждого стояка подсоединяется к распределительному контуру, уложенному вдоль периметра чердачного помещения либо технического этажа.

В подвале подобным образом уложен обратный контур, к которому подключается соответствующий трубопровод каждого стояка.

Нагретый теплоноситель от котла по вертикальной трубе поступает в верхний распределительный контур, затем в радиаторы и «обратку».

В системах с верхней разводкой направление циркуляции рабочей среды согласуется с законами физики: сначала разогретый теплоноситель устремляется вверх, затем по мере остывания течет в обратном направлении – сверху вниз. Это позволяет обходиться менее мощным циркуляционным насосом.

С нижней разводкой

Еще одна разновидность двухтрубной вертикальной отопительной системы.

Также состоит из множества параллельно подключенных стояков, но распределительный контур подающей магистрали расположен там же, где и обратной, — в подвале.

Такой вариант применяется при отсутствии в доме технического этажа или чердака, а также в тех случаях, когда необходимо обогреть нижние этажи недостроенного здания.

В чем отличие тройниковой разводки от лучевой?

При устройстве тройниковой системы радиаторы подключатся к отопительному котлу путем прокладки двух труб, одна из которых подающая горячий теплоноситель, другая отводящая его, после того как он прогреет радиатор и остынет, обратно в отопительный котел. При этом радиаторы подсоединяются последовательно, один за другим, а трубы, как правило, располагаются на виду в нижней части пола у стены. Это совершенно не улучшает эстетичность интерьера помещения. Однако подобная разводка требует меньших финансовых затрат на трубы, но не на различные фитинги и другие детали соединений.

Схема лучевой разводки

Лучевая разводка отопления предполагает прокладку труб от каждого радиатора к специальному распределительному устройству – коллектору или, как его еще называют, гребенке. Естественно, что здесь расход труб увеличивается значительно. Кроме труб для каждого радиатора потребуется своя запорная арматура – вентили, терморегуляторы, тройники и прочие мелкие детали, причем некоторые из них необходимо устанавливать на обеих трубах – подводящей и обратке.

Но, несмотря на большой расход комплектующих, подобная система дает возможность в случае возникновения аварийной ситуации оперативно отключить любой радиатор, группу, отдельную комнату или целый этаж. Отопительная система может продолжать в это время работать и обогревать помещения.

Кроме этого при лучевой разводке трубы, как правило, скрыты под напольным покрытием, независимо от его материала

Это дает дополнительный шанс сделать пол теплым, что так важно в домах, где подвальное помещение не утеплено. Цельная труба, без стыков, изготовленная из сшитого полиэтилена и  проложенная под полом, исключает риск протечек, а весь ремонт, если требуется, проводится непосредственно в местах подсоединения радиаторов или в коллекторе

Естественная и принудительная циркуляция теплоносителя при лучевой разводке – что лучше

Отопление любого здания может осуществляться путем естественной циркуляции теплоносителя или принудительной. Лучевая система отопления двухэтажного дома вполне может функционировать в обоих случаях.

Естественная и принудительная циркуляция теплоносителя при лучевой разводке

С естественной циркуляцией теплоносителя эксплуатация системы отопления, конечно же, проще и дешевле. Не нужно приобретать циркуляционный насос, различные датчики, терморегуляторы и прочее. Такая система хорошо подходит, если идет длительное строительство и здание не имеет подключения к централизованной электросети или для дачного дома, если проживание в нем не постоянное.

Но с другой стороны система отопления с естественной циркуляцией предполагает монтаж труб большого диаметра и устройство необходимого уклона при их прокладке. А также установку расширительного бачка, который должен располагаться в наивысшей точке здания, обычно это делают на чердаке. А поскольку чердак не всегда бывает утепленным, то возникает необходимость утеплять сам бачок в зимнее время и осуществлять постоянный контроль  состояния теплоносителя в нем.

Лучевое отопление дома с принудительной циркуляцией теплоносителя все больше набирает поклонников. Если в недалеком прошлом подобная система была в диковинку рядовому потребителю, то сейчас сплошь и рядом в домах устанавливают циркуляционные насосы, мотивируя это тем, что подобное оборудование позволяет увеличивать температуру в доме при снижении финансовых затрат на энергоносители. И это действительно так.

Многие сталкивались с таким эффектом, когда подающая труба имеет температуру достаточно высокую, а обратка чуть теплая, и как результат, в доме довольно прохладно. При установке циркуляционного насоса температура обеих труб делается одинаковой, что дает повышение общей температуры в помещении при тех же затратах газа, дров или электричества, а возможно, и меньших. При этом насос можно устанавливать на любой трубе – на подающей или обратной. Его функция заключается в быстром продвижении под определенным давлением теплоносителя, в результате чего исключается образование воздушных пробок, а все приборы отопления прогреваются равномерно.

Двухтрубная система отопления с верхней разводкой: готовьтесь прятать трубы

При проектировании небольших коттеджей в один этаж целесообразна схема, при которой теплоноситель подаётся сверху к радиаторам. От котла горячая жидкость поднимается вверх по подающему стояку и затем опускается по трубам к батареям. А «обратка» – проводится внизу через все радиаторы.

Верхняя разводка двухтрубной системы с принудительной (расширитель закрытого типа устанавливается в любой точке) или естественной (расширитель открытого типа устанавливается сверху) циркуляцией.

Самый большой недостаток верхней разводки – непрезентабельный вид подающей магистрали располагающейся под потолком и затраты на её «маскировку». Прячут трубу несколькими способами:

• под навесными потолками или отделкой потолка;
• в потолочных нишах, коробах из гипсокартона;
• на чердаке. При этом варианте существенно возрастают затраты на утепление труб;
• вертикальные участки обычно прячут в искусственных выступах, имитирующих колонны.

Если циркуляция жидкости происходит за счёт гравитации, утеплять трубы на чердаке придётся в любом случае: в самой высокой точке системы должен находиться расширительный бачок. Он нужен для компенсации увеличения объёма горячего теплоносителя.

С недостатками такой разводки придётся считаться и при выполнении расчётов и при монтаже:

• ограничение минимального диаметра труб, связанное с высоким показателем сопротивления естественной циркуляции;
• большинство современных радиаторов не подходят из-за маленького сечения;
• уклоны труб должны строго выдерживаться, иначе отопление не будет правильно работать.

Расчет

Двухтрубная система отопления может иметь в своем составе различное количество радиаторов, которые будут отличаться удельным коэффициентом теплопотерь. Расчеты осуществляются по общедоступным методикам и могут быть выполнены с помощью специализированного компьютерного ПО.

Для отопления с принудительной циркуляцией также следует выбрать подкачивающий насос в зависимости от параметров системы. Исходными данными для расчета является схема проектируемой отопительной системы, а результатом – значение минимально допустимой площади проходного диаметра трубопровода, предельной величины теплопотерь, мощности циркуляционного насоса и некоторых других параметров.

Верхняя разводка

Укладка верхней разводки предполагает монтажные работы по закреплению системы отопления под потолочной частью комнаты. К батареям, установленным в местах скопления холодного воздуха (оконные проемы, балконные двери), подаются ответвления, идущие от главного трубопровода. В нижнюю часть трубопровода, который является отводным, попадает жидкость, в процессе циркуляции успевающая остыть. Такая система подходит для обширных помещений, в однокомнатных или двухкомнатных квартирах установка отопления с верхней разводкой не рекомендуется, так как это с экономической и с дизайнерской точки зрения невыгодно для владельца.

Монтаж отопительного контура с верхней горизонтальной разводкой выполняют по следующей схеме:

1. Угловой фитинг, необходимый для подсоединения трубы, направленной вверх, монтируют к отводу котла.
2. С помощью тройников и углов производят горизонтальный монтаж верхней линии: тройники устанавливают над батареей, углы – по бокам.
3. Завершающим этапом монтажа верхней горизонтали является установка тройников с патрубками на батарее, дополненной перекрывающим вентилем.
4. На нижней ветке производится присоединение отводящих концов к общей возвратной магистрали, на участке которой устанавливается нагнетающая насосная станция (циркуляционный насос).

Монтаж и запуск системы

Обвязка котла

На первом этапе устанавливается котел. Электрические агрегаты и газовые с камерой сгорания закрытого типа можно ставить в любом подходящем помещении, в остальных случаях требуется обустройство котельной.

Далее монтируется обвязка агрегата. Для системы закрытого типа с принудительной циркуляцией необходим мембранный расширительный бак, фильтр грубой очистки, регулятор давления, воздушный клапан. Циркуляционный насос ставят на трубу обратки перед ее входом в котел – это снижает температурную нагрузку на элементы насоса и продлевает срок его службы.

На следующем этапе устанавливают радиаторы – крепят их на стены при помощи штатных кронштейнов, выровняв по одной линии. Некоторые виды батарей могут устанавливаться на пол с использованием специальных креплений.

Если на патрубки сразу установить запорную арматуру, батарею можно будет в любой момент отключить для ремонта или замены без остановки котла и слива теплоносителя из контура. На все батареи следует установить воздухоотводчик – кран Маевского.

Напоследок о сфере применения

Чтобы избежать проблем в процессе эксплуатации, используйте однотрубные сети отопления в подходящих условиях:

1. «Ленинградка» хорошо работает в одноэтажных дачах и небольших домиках площадью до 150 м². Если квадратура не превышает 70 м², достаточно одного общего кольца для всех батарей, в противном случае система делится на 2 контура либо прокладывается трубопровод большего сечения.
2. В 2-этажном здании можно собрать гравитационную однотрубную схему открытого типа либо закрытый вариант с нижней разводкой – на выбор. В случае перебоев с электроснабжением предпочтительнее организовать самотек и поставить циркуляционный насос на байпасе.
3. Самотек с разгонным коллектором, применяемый в одноэтажных постройках, отличается инерционностью. Радиаторы прогреваются медленно, вода сильно остывает из-за малой скорости течения, котел работает в экстремальном режиме. Эту схему лучше не использовать вовсе, она морально устарела и без насоса нормально работать не будет.
4. Не стесняйтесь делить «ленинградку» на 2—3 отдельных поэтажных петли с оптимальным числом батарей на каждой. Не объединяйте радиаторы всех этажей в единый циркуляционный контур – последние приборы останутся холодными.
5. Однотрубная ленинградская система – подходящий вариант для устройства автономного отопления 2—3—комнатной квартиры.

Мастера, доказывающие незаменимость однотрубных систем отопления, часто ссылаются на многоэтажные дома советской постройки, мол, там по 20 батарей на стояке работает. Но забывают упомянуть о давлении и производительности насосов централизованной сети, недостижимой в частных домах. Не слушайте горе-специалистов и применяйте оптимальные варианты систем – двухтрубную, коллекторную либо попутную.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Горизонтальные системы (особенности)

Это замкнутая двухтрубная система, в которой вместо вертикальных стояков проложены горизонтальные ветви, а к ним присоединяется определенное число отопительных приборов. Как и в предыдущем случае, ветви могут иметь верхнюю, нижнюю и комбинированную разводку, только теперь это происходит в пределах одного этажа, как показано на схемах:

Как видно на рисунке, система с верхней разводкой требует прокладки труб под потолком помещений либо на чердаке и в интерьер будет вписываться с трудом, не говоря уже о расходе материалов. По этим причинам схема применяется нечасто, например, для обогрева подвальных помещений либо в случае, когда котельная находится на кровле здания. Но если правильно подобран циркуляционный насос и произведена настройка системы, то и с крышной котельной трубы лучше пустить понизу, с этим согласится любой домовладелец.

Комбинированная разводка незаменима тогда, когда нужно смонтировать двухтрубную гравитационную систему, где теплоноситель движется естественным образом за счет конвекции. Подобные схемы до сих пор актуальны в районах с ненадежным электроснабжением и в домах малой площади и этажности. Ее недостатки в том, что через все комнаты проходит множество труб большого диаметра, спрятать их весьма затруднительно. Плюс высокая материалоемкость проекта.

Ну и наконец, горизонтальная система с нижней разводкой. Неслучайно она наиболее популярна, ведь схема сочетает в себе массу достоинств и почти не имеет недостатков. Подводки к радиаторам короткие, трубы всегда можно спрятать за декоративным экраном или замонолитить в стяжку пола. При этом расход материалов приемлем, а с точки зрения эффективности работы трудно подыскать вариант лучше. Особенно когда применяется более совершенная попутная система, продемонстрированная ниже на схеме:

Ее главное преимущество заключается в том, что вода в подающем и обратном трубопроводе проходит одинаковое расстояние и течет в одном направлении. Поэтому гидравлически это самая стабильная и надежная схема при условии, что все расчеты проведены правильно и учтены особенности монтажа. Кстати говоря, нюансы систем с попутным движением теплоносителя состоят в сложности устройства кольцевых контуров. Зачастую трубами надо пересекать дверные проемы и другие препятствия, из-за чего стоимость проекта может вырасти.

Двухтрубная система отопления с лучевой разводкой: существенная экономия топлива в течение первых пяти лет

Старая схема лучевой разводки, которую в советское время повсеместно применяли при строительстве многоэтажных домов, предполагала отведение труб от общего стояка к каждому радиатору. Но, если кто-то из жильцов одного этажа решил изменить температуру в помещении, это хорошо чувствовалось практически во всём доме. Строго говоря, и её можно было бы отбалансировать, но сделать это крайне сложно. Сейчас схему пересмотрели, вместо общего стояка в ней появился коллектор (отсюда второе название разводки «коллекторная»), а вместе с ним и масса преимуществ.

Двухтрубная система отопления частного дома с современной лучевой разводкой, по мнению всех специалистов, является самой энергоэффективной. Каждая батарея получает питание непосредственно от котла, благодаря наличию распределительного коллектора. Он обычно находится в котельной, а при отсутствии последней – в специальном шкафу.

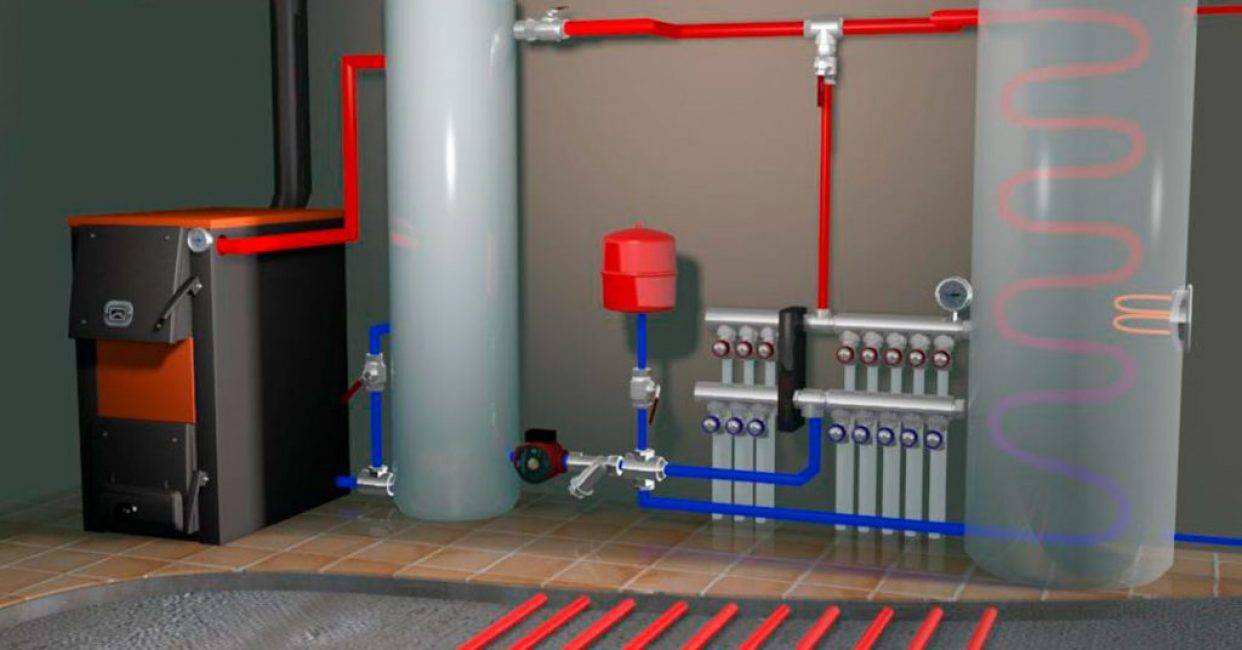

Коллекторная или лучевая разводка – экономичный в эксплуатации вариант двухтрубной системы. Благодаря распределительному коллектору, можно отключать и настраивать каждый отдельно взятый радиатор.

Недостатки лучевой (коллекторной) разводки на слуху у каждого:

• громоздкость коллектора. Его нужно размещать либо в отдельном помещении, либо придётся убирать в шкаф, который тоже не просто замаскировать в комнате;
• практически обязательное наличие насоса в системе;
• необходимо большее количество труб, чем при любой другой разводке.

А вот плюсы коллекторной двухтрубной разводки назвать могут немногие:

• индивидуальный температурный режим для каждой комнаты в ручном или автоматическом режимах;
• независимое питание и возможность отключения подачи и «обратки» отдельно для каждого радиатора. Ремонт или техническое обслуживание проходят без отключения отопления во всём доме;
• при прокладке в полу используются только цельные отрезки труб безо всяких соединений. Вероятность разрыва или повреждения участка, проходящего под напольным покрытием, очень мала;
• сравнительно небольшое количество фитингов и других соединительных элементов;
• удобство и простота выполнения расчётов: трубы для подающих и обратных магистралей каждого радиатора имеют один диаметр.

Лучевая двухтрубная система отопления позволяет прокладывать трубы в полу. Это возможно за счёт того, что коллектор с радиатором соединяются одним целым отрезком трубопровода, а все фитинги крепятся уже после вывода его на поверхность.

На этапе проектирования смета двухтрубной лучевой системы отопления частного дома с принудительно циркуляцией выглядит пугающей в сравнении с любой другой. Но, если произвести расчёт расхода топлива с учётом индивидуальных настроек температуры в помещениях и времени суток (хотя бы на первые три-пять лет), то ситуация изменяется на прямо противоположную. При этом в период эксплуатации дополнительная экономия достигается за счёт подстройки под погодные условия.

Плюсы и минусы двухтрубных разводок разной конструкции

Все конфигурации имеют свои достоинства и недостатки. Зная их особенности, можно подобрать самый подходящий вариант

Теплосистема	Достоинства	Недостатки
Вертикальная	При отключении одного стояка батареи в остальных остаются горячими.	Подходят для зданий с небольшими комнатами, которые можно согреть одной–двумя батареями.
Горизонтальная	Отключение комнаты или квартиры не влияет на температуру в соседних. Можно установить регулирующий кран, чтобы уменьшать или увеличивать нагрев нескольких теплоприборов.	Сложность монтажа, большое количество распределительной и запорной арматуры.
Самотечная	Энергонезависимость – работает при отключении света. Бесшумность.	Нестабильна, не подходит крупных зданий.
Принудительная	Стабильность работы – насос прокачивает теплоноситель по всем радиаторам. Подходит для зданий большой площади.	Энергозависимость. Необходим альтернативный источник электропитания. Насос может шуметь, а его некорректная работа – спровоцировать гидроудар – резкое повышение давления, приводящее к порче отопительных элементов.
Открытая	Простота обслуживания. Расширительный бак можно сделать самому. Бесшумная.	Может быть только самотечной. Медленно нагревается после включения, нужно следить за уровнем жидкости.
Закрытая	Не нужно следить за уровнем жидкости. Быстро нагревается. Надежная и стабильная.	Требует установки мембранного бака и группы контроля для сброса давления.
Тупиковые ветви	Можно подобрать нужное количество ветвей и их конфигурацию. Подходит для домов любой планировки.	Неравновесный нагрев. Требуется глубокая балансировка не только отопительных приборов, но и коллекторов.
Кольцо Тихельмана	Не требует регулировки. Батареи нагреваются равномерно.	Не во всех зданиях и комнатах можно уложить магистральные элементы по кольцу. Материально очень затратная.
Лучевая (коллекторная)	Батареи работают независимо друг от друга. Можно в любой перекрыть одну из ветвей, чтобы провести ремонт.	Сложность. Большое количество регулирующих, распределяющих и запорных устройств.

Проектирование

Составление схемы обогрева и ее грамотный гидравлический расчет лучше доверить теплотехникам, которые выполняют такую задачу по сложной формуле. В ней учитывается несколько технологических параметров, в том числе нагрузка на систему, разница между температурами теплоносителя, скорость циркуляции воды и диаметр подходящих труб.

Схема

Схема двухтрубной системы отопления частного или многоэтажного дома может быть закрытого или открытого типа, но в обоих случаях теплоноситель сохраняет стабильную температуру во всех радиаторах.

Отопление жилых помещений должно быть оптимизировано под параметры конкретного здания или квартиры, которые отличаются по размеру обслуживаемой площади и высоте комнат, материалу стен, климатическим условиям в регионе, расположения здания и другим характеристикам.
