Диммер для ламп накаливания: виды, как выбрать, лучшие модели и производители

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

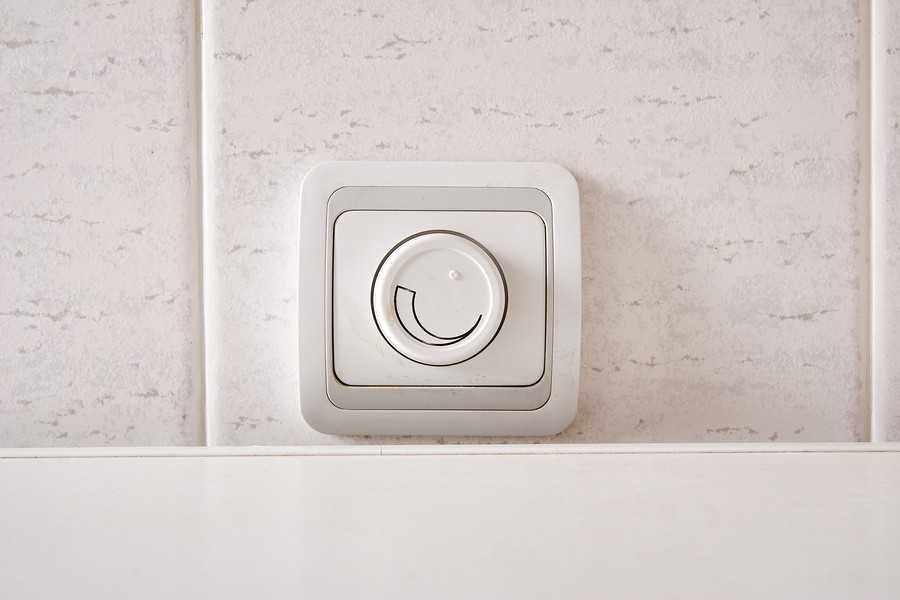

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Что такое диммер и зачем он нужен?

Диммер – электронный прибор способный регулировать мощность, за счёт регулирования напряжения, поступающего к нагрузке. Определение весьма сухое и скучное, давайте более простым языком объясним принцип действия.

Мощность зависит от напряжения и тока в нагрузке. Это значит, что если уменьшить одну из составляющих уменьшиться и мощность. Напряжение и ток связаны законом Ома, а значит уменьшить мощность вашего прибора (яркость светильника) можно, увеличив общее сопротивление нагрузки. То есть использовать балластные резисторы, дроссели или конденсаторы.

Можно ли подключать светодиодные лампы через диммер? Можно. Но не все будут стабильно регулироваться. Тут нужны специальные светодиодные лампы под диммер.

Светодиодные лампы, регулируемые диммером, подойдут для работы с любым регулятором. Но есть некоторые нюансы в отличии типа регулировки напряжения. Это определяется схемотехникой диммера, различия будут подробно описаны в следующих разделах статьи. От типа диммера зависит насколько хорошо будут регулироваться LED.

Какие светодиодные лампы можно использовать с диммером? В этом вопросе всё крайне индивидуально. Все зависит как от схемы самой лампочки, так и от схематики регулятора. В общем случае – отлично подходят так называемые диммируемые светодиодные лампы.

Разновидности

Вариантов регуляторов на рынке представлено много, принцип работы у них один, но способы управления различаются:

1. Поворотный. Конструкция его самая простая, что и является причиной доступной цены. Распространение поворотных регуляторов самое большое среди других видов. Основной механизм – это переменный резистор, при прокручивании которого происходит смена интенсивности освещения. Чаще всего они совмещают в себе еще и выключатель – если задать минимальное значение на диммере это отключит свет в помещении.
2. Поворотно-нажимной. Суть его работы такая же, но чтобы включить/отключить свет в комнате на него нужно нажать. Перемещение же с помощью колесика дает контроль яркости.
3. Клавишный. Достаточно свежая разработка, поэтому популярность еще заработать не успела. По внешнему виду она очень похож на стандартный выключатель. Регулировка интенсивности света осуществляется при помощи клавиш. Собственно регулировка происходит за счет разной силы нажатия.
4. Сенсорный. Инновационная разработка, которая пришлась по душе многим покупателям почти сразу. Имеет привлекательный, современный дизайн – нет кнопок, колесиков и других механизмов управления представленных выше. Управление происходит при помощи сенсора, по аналогии с навигацией по смартфону или планшету.
5. Проводной. Устройство практически такое же, как у поворотного. Сам переменный резистор регулировки находится на кабеле.

Устройство диммеров зависит от схемы, использованной производителем. Также разница заключается в качестве самих детали и сборке. В отдельных механических вариаторах есть компоненты, которые отвечают за стабильную работу прибора, улучшенную плавность регуляции и возможность работы на малых мощностях.

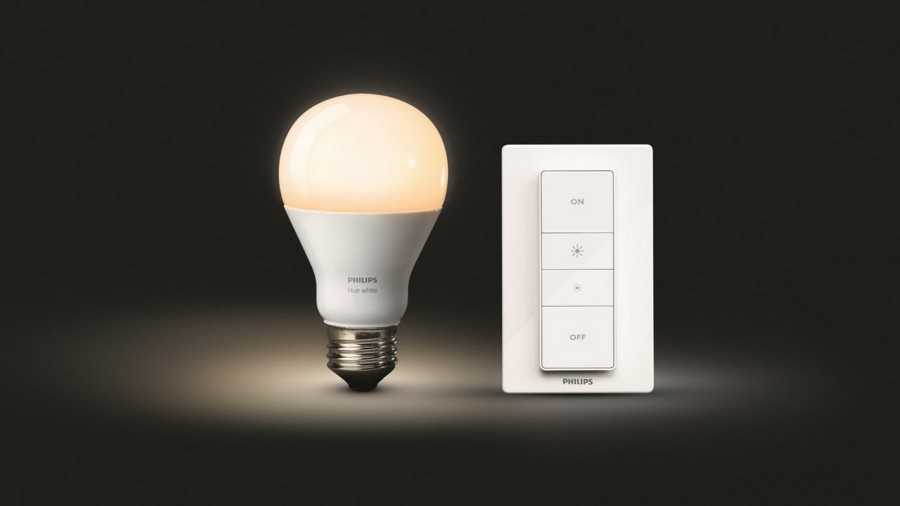

Есть модели, в которых присутствуют кнопки (сенсорные или обычные), с их помощью пользователь может проводить подстройку. Возможности:

• Подключение пультов ДУ для управления вариаторами в разных участках помещения.
• Дистанционное регулирование яркости.
• Организация освещение по предустановленной программе.
• Подключение диммера к датчику освещения, за счет чего яркость лампы будет корректироваться автоматически.

Нюансы выбора

Использование диммера удобно и практично, но это возможно только при правильном его выборе

Следует обращать внимание на:

Совместимость с лампами. Как уже был сказано, к лампам накаливания подходят любые регуляторы.
Внешний вид. Сложностей в подборе подходящего по внешнему виду прибора не будет, удастся подобрать, в том числе варианты с нетипичным дизайном

Важно, чтобы стилистика соответствовала оформлению помещения в целом.
Ценовой диапазон. Подбирая модель для ламп накаливания нет смысла приобретать дорогой сенсорный регулятор.
Элементы защиты

Для этого в устройстве должен присутствовать автомат или предохранитель.
Мощность. Очень часто мощность в действительности оказывается меньше, чем в паспорте изделия.
Производитель. Необходимо приобретать только регуляторы от производителей, которые успели себя зарекомендовать. При этом не следует опираться только на цену, ведь экономия будет сомнительной. Популярные бренды – Legrand, Derne Group, Simon, ABB.

При выборе следует обращать внимание также на тип и уровень мощности лампы, принимать во внимание суммарную нагрузку. Эксперты советуют к общей нагрузке прибавить еще и запас мощности в размере 10–20%, по полученному результату и искать диммер

Важно! При выборе обязательно нужно проверять работоспособность в магазине, в противном случае вернуть прибор будет проблематично

Как можно регулировать яркость ламп накаливания?

Чтобы по своим техническим характеристикам лампа накаливания уменьшила яркость свечения, надо уменьшить величину подаваемого на нее напряжения. Сделать это можно двумя способами:

1. рассеять электрическую энергию на подходе к лампе;
2. использовать питающее напряжение для запуска регулируемого прибора.

Рассеять электрическую энергию и не дать ей в полной мере дойти до лампы можно обычным реостатом. Таких миниатюрных приборов было немало в ламповых, да и полупроводниковых телевизорах, где они занимались различными регулировками. Например, звука. Если номинал небольшого реостата рассчитан на 220 вольт, то он без проблем погасит любую энергию от бытовой сети. Вопрос только в том, что при этом он сильно нагреется, ведь закон сохранения энергии еще никто не отменял.

Степень нагрева можно уменьшить, если использовать реостат больших размеров, например, балластный бытовой трансформатор, который включают в цепь питания электроприбора для компенсации временных бросков напряжения. Наличие у каждого выключателя большого трансформатора – это не слишком эстетичное решение. Кроме того, рассеивание энергии не решает главной задачи – ее экономии. При включенном реостате, даже если лампочка светит вполнакала, счетчик будет крутиться с той же скоростью.

Чтобы электрическую энергию можно было реально сэкономить, надо между лампочкой и выключателем поставить прибор, питающийся от сети, выходная мощность которого может регулироваться. Им может быть генератор автоколебаний, поскольку нить накаливания в лампе не различает тонкостей происхождения тока, ей главное – чтобы он был переменным.

Какие лампы подходят для светорегулятора?

Оптимальный выбор светорегулятора заключается в правильном подборе ламп, с которыми он будет работать. Существует три типа приборов, которые используют со светодиодными, галогенными лампами и лампами накаливания.

С энергосберегающими и люминесцентными лампами устройство не работает по той простой причине, что их основная характеристика – это ультранизкое потребление энергии. Регулирование силы светового потока в этом случае возможно при использовании ЭПРА с диммером либо при подключении светорегулятора через дроссель. В настоящее время отдельные модели светодиодных ламп от ведущих производителей, способны работать даже с обычными диммерами.

Для низковольтных галогенных ламп используется светорегулятор, запитанный через электронный трансформатор-преобразователь сетевого напряжения 220 В в 12-24 В.

Особенности регулировки разных типов ламп

Разные типы ламп предполагают различные схемы управления их работой. Так, для ламп накаливания и галогенных аналогов, рассчитанных на рабочее напряжение 220 Вольт, возможен лишь вариант изменения подаваемого напряжения. Это приводит к изменению силы свечения источника света. Для устройств с рабочим напряжением 12 Вольт постоянного тока изменение светового потока осуществляется посредством ШИМ-РЕГУЛЯТОРА, способного плавно менять выходное действующее напряжение без увеличения или уменьшения его амплитуды.

Диммируемые светодиодные лампы – что это такое

Led-лампы, оснащенные устройством, позволяющим плавно регулировать их свечение, называются диммируемыми светодиодными лампами.

К сведению! Светодиодные источники света, оснащенные диммирующими устройствами, внешне никак не отличаются от аналогов, не оснащенных подобными устройствами. Наличие возможности регулировки лампы указывается в ее маркировке обозначением dimmable.

Лампы, не имеющие в своей конструкции диммера, работают только в двух режимах: включено и выключено. А при наличии диммирующего устройства они способны регулировать силу свечения в соответствии с заданными значениями (как правило, от 10 до 100 %).

Какой диммер нужен для обычных светодиодных лампочек

При выборе регулятора для led источников света критериями станут следующие показатели:

• технические характеристики – электрическая мощность и рабочее напряжение;
• тип прибора (его назначение) – для ламп накаливания, галогенных или светодиодных ламп;
• конструкция – определяет тип исполнения, способ регулировки и место размещения.

При выборе конкретной модели необходимо помнить, что несоблюдение вышеозначенных критериев может привести к следующим негативным последствиям:

• перегрев прибора, если превышена мощность подключаемых к нему источников света;
• невозможность выполнения требуемых настроек или сохранения их в памяти устройства негативно сказывается на функциональности регулятора;
• конструкция диммера не позволяет его разместить в выбранном месте установки в связи с особенностями элементов крепления, предусмотренных конкретной моделью.

 Можно ли регулировать яркость светодиодных ламп на 12В

Для подсветки и искусственного освещения широко используются светодиодные ленты, в которых источники света работают на напряжении 12 Вольт.

Для управления работой такого прибора используется диммер для светодиодной ленты, который включается в цепь питания источника света и может управлять его работой как в заданном режиме, так и при помощи пульта дистанционного управления.

Диммер для светодиодной ленты одного цвета свечения имеет один канал управления, что предполагает изменение только яркости свечения. Для трехцветных лент (RGB-свечения) приборы оснащаются тремя каналами управления, позволяющими регулировать еще и скорость изменения всех цветов.

Назначение и принцип работы диммера

Диммер – это специальное устройство для изменения степени яркости освещения. Еще его называют вариатор, или регулятор света. Некоторые виды могут работать и как выключатель. В интерьере жилых помещений с помощью диммера можно подобрать интересные дизайнерские решения, он идеально подходит для зонирования пространства.

Как известно, в сеть подается переменный ток 220 В. В конструкции диммера имеется полупроводниковый прибор – симистор, который регулирует величину напряжения при повышении его амплитуды. Соответственно, уменьшаются мощность и сила тока, из-за чего снижается степень накаливания нити накала в лампочках.

Для чего предназначен?

Диммер являет собой электронное устройство, позволяющее по мере необходимости изменять мощность в электрической цепи, осуществлять регулировку в большую и меньшую стороны. Зачастую с помощью этого технического устройства контролируют осветительную нагрузку в помещении, меняя яркость света.

Светодиоды, галогенные лампы и обычные лампы накаливания могут управляться при помощи регулятора. Если посмотреть на фото диммера электронного типа, то станет понятно, что устройство компактно, отличается эффектным внешним видом и может превосходно вписаться в интерьер современного дома или квартиры.

Моноблочные вариаторы

ARL-FINE-DIM Black

Простое изделие, поддерживающее дистанционное управление. Максимальная выходная мощность составляет 120 Вт. Способ монтажа – накладной. Для регулировки потребуется минимум усилий. Дизайн стандартный для подобного типа.

Средняя цена – 800 рублей.

ARL-FINE-DIM Black
Достоинства:

• Возможность дистанционного контроля;
• Долговечность;
• Качественная сборка;
• Надежность.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ARL-MINI-DIM-1x11A

Популярный прибор, который отличается небольшими размерами, но высокой эффективностью. Изготавливается из прочного материала, который выдерживает все негативные воздействия. Для управления используется специальный пульт, с понятным интерфейсом.

Средняя цена – 2 000 рублей.

ARL-MINI-DIM-1x11A
Достоинства:

• Небольшие размеры;
• Легкое подключение;
• Приятный интерфейс;
• Плавная регулировка.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

SMART-D32-DIM

Отличный вариант для ламп накаливания. Корпус выполнен из ABS-пластика. Устойчив к незначительному механическому воздействию

Управляется при помощи специальных панелей, которые поставляются отдельно, что важно учитывать при покупке оборудования

Средняя стоимость – 2 200 рублей.

SMART-D32-DIM
Достоинства:

• Надежная сборка;
• Простой монтаж;
• Выдерживает скачки напряжения;
• Прочный корпус;
• Приятный дизайн;
• Стоимость, учитывая функциональные возможности.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Выбор диммера по ценам и производителям

Покупая диммируемые светодиодные точечные светильники, а также диммер для светодиодной ленты, обращайте внимание на известных производителей. Это определенно послужит вам гарантией качества и долговечности, в отличие от непроверенных брендов, произведенных в Китае

Большой популярностью пользуются такие производители диммеров и их комплектующих, как: Makel, Legrand, ABB и Schneider.

Например, у Legrand бывают диммеры мощностью 300-1000 Вт. и совмещаются они с лампами и на 12В и на 220 В. Соответственно стоимость на 220 В будет в два-три раза дороже, чем на 12 В.

Также сенсорный регулятор будет значительно дороже обычного клавишного. Так что, даже среди хороших производителей, выбрать можно диммеры под любой бюджет. Если вы хотите сэкономить, то лучше купить регулятор более простой, но известного бренда, чем более современную китайскую модель.

Важно также, чтобы выключатель с регулировкой яркости света гармонично вписывался в интерьер комнаты, в которой он будет установлен. Возможно, вы предпочтете комфорт и выберете дистанционное управление, такой вариант будет стоить дороже

Рекомендуется сначала покупать сам димерный прибор, а потом подбирать светодиодные лампы, потому что только методом подбора вы наверняка выберите совместимые. Предварительно у продавца уточняйте возможность возврата ламп, если они будут несовместимы с вашим диммером. В этом случае китайские светодиодные лампочки лучше обойти стороной, для их производства используют низкокачественные кристаллы, которые довольно быстро начинают угасать, светятся не на полную мощность, а при диммировании и вовсе не дадут нужной результата и освещенности.

Перед покупкой диммера вам необходимо:

Определиться с тем, сколько светильников будет подключаться и какие это будут лампы: светодиоды или лампы накаливания.
Решить, сколько диммерных устройств будете устанавливать и рассчитать нагрузку подключаемого оборудования на каждый диммер.
Выбрать тип диммера, в зависимости от того, как вы хотите регулировать уровень освещения

Обратите также внимание на тип монтажа устройства и на его дизайн.
Определите место установки диммера и, в зависимости от ваших навыков электрики, установите его самостоятельно или обратитесь к специалистам.

Выбор светорегуляторов

Выпускаемые промышленностью виды регуляторов освещения различаются по способу регулировки выходного напряжения. Предназначение диммеров ясно из их названий:

• кнопочные,
• cенсорные,
• дистанционные,
• акустические,
• электронные,
• многоканальные.

Также устройства отличаются своими конструктивными особенностями. Существуют несколько основных типов диммеров, это:

• модульные c размещением в щитках;
• моноблочные, работающие как выключатели;
• поворотно-нажимной диммер, позволяющий регулировать освещенность поворотом ручки, выключать свет нажатием.
• поворотные с управлением при помощи одной ручки;
• кнопочные по типу традиционных выключателей;
• сенсорные, предназначенные для регулирования освещением легким касанием или дистанционно через пульт управления.

А также диммер применяется для фурнитурной светодиодной ленты или лампочки, размещенной на стене или мебели. Перед тем как подключить светодиодную ленту требуется произвести расчёты потребляемой мощности.

В некоторых случаях удобно применение проходного диммера с возможностью регулировки света из разных мест помещения. Производится параллельное подключение двух проходных устройств: при работе одного, второе до поры до времени бездействует.

Диммер для торшера – из названия ясно, что аппарат этого типа используется специально для регулировки светового потока, который подается на лампу, встроенную в торшер.

Схемы подключения

Хотя существуют разные варианты регуляторов, схемы подключения у них одинаковые. Основные представлены ниже.

Из одной точки

Указанная схема подходит для всех типов диммеров. В основном она применяется для регуляторов нажимного и сенсорного типа. Поворотный регулятор подключить можно, но могут возникать сложности с его регулярной эксплуатацией.

Из двух точек

Удобно по подобной схеме монтировать прибор в спальне, коридоре, на лестнице. Один элемент монтируется у двери возле входа, второй возле конечной точки следования. Первым вариатором свет включается, вторым может регулироваться до нужной интенсивности или вовсе отключаться.

Из одной точки и управление из двух точек

Из существующих, эта схема эта самая удобная. Использоваться может в разных условиях. На входе в комнату монтируется обычный выключатель, в месте, где человек больше всего находиться – регулятор. В случае со спальней – это кровать, для детской комнаты у детской кровати, для кухни, рабочая зона. При этом выключатель запускает в работу лампу, а с помощью регулятора происходит регуляция интенсивности.

Из одной точки и управление из трех точек

Данный вариант подключение практикуется, если нужно управлять освещением из двух точек. Удобна она при монтаже освещения в коридорах, лестницах, любых длинных помещениях. Кроме регулятора, используются еще 2 проходных выключателя. Собственно подключение стандартное, согласно схеме.

Замена выключателя диммером

Алгоритм замены обычного выключателя диммером достаточно простой, совершать действия нужно в таком порядке:

• Отключение питания для целевого кабеля на распределительном щите.
• Демонтаж выключателя.
• Изучение маркировки и клемм на регуляторе – стрелки показывают на фазу.
• Найти фазу старого выключателя. При проверке неоновым индикатором этот контакт будет светиться.
• Подключение к соответствующим контактам.
• Крепление диммера.
• Коробка устройства монтируется на стену помещения.

Самые частые ошибки, что допускаются в процессе монтажа:

Установка в неподходящих температурных условиях, как результат прибор быстро выходит из строя

Критичные показатели +27 и выше.
Важно правильно подбирать схему подключения, ориентируясь на цели использования и предназначения комнаты.
Для разных типов ламп, используется один диммер.
