Что такое мульти сплит-система: принцип работы + правила монтажа и подключения

Мульти-сплит-система: назначение, виды, монтаж

Современный рынок предлагает большой выбор климатической техники. Каждый вид кондиционеров характеризуется особыми достоинствами и имеет определенное назначение. Для охлаждения воздуха в больших многокомнатных квартирах и домах можно приобрести мульти-сплит-систему, создающую приятную прохладу во всех жилых помещениях.

В статье мы рассмотрим информацию о мульти-сплит-системах кондиционирования, где лучше применять, как они работают, варианты, достоинства и недостатки, что учесть при монтаже мульти-сплита.

Что такое мульти-сплит-система

Мульти-сплит-система (МСС) состоит из одного внешнего блока и нескольких внутренних модулей, устанавливаемых в разных помещениях. Их общее количество может колебаться от 2 до 16.

Во внешнем блоке находится компрессор и несколько клапанов, через которые подается хладагент в нужный контур. Их количество зависит от численности внутренних блоков.

По рабочим параметрам мульти-сплит-системы практически не отличаются от обычных сплит-систем. Основным отличительным фактором являются конструктивные особенности, связанные с увеличенным количеством подключаемых блоков внутреннего расположения. Еще одна особенность МСС – большая мощность и производительность агрегата, способного в одном климатическом режиме обеспечить качественное охлаждение воздуха одновременно в разных помещениях.

Принцип работы мульти-сплит-системы

Принцип работы МСС аналогичен работе двухблочной системы. Охлаждение воздуха происходит за счет переходов хладагента по каналам-магистралям, изменяющего свое состояние из жидкого в газообразное. При обратном процессе видоизменения хладагента кондиционер выделяет тепло.

Преимущества и недостатки мульти-сплит-систем

Мульти-сплит-системы характеризуются рядом достоинств и недостатков. Рассмотрим подробнее.

Преимущества МСС:

1. При монтаже оборудования необходимо выделить всего одного место для фиксации наружного блока.
2. Количество внутренних блоков не ограничивается единичным экземпляром.
3. Низкий уровень шума при работе.
4. Высокоэффективное охлаждение разных комнат.

Недостатки МСС:

1. Сложности монтажа. К этой работе лучше привлечь опытных специалистов из сервисного центра.
2. Если выходит из строя внешний блок, вся внутренняя система не будет работать.
3. Внутренние блоки не могут работать в разных режимах. Таким образом, во всех комнатах, где установлены внутренние модули, будет поддерживаться одинаковая температура.
4. Увеличенная стоимость монтажа. Из одного фиксированного наружного блока приходится прокладывать медную трассу в разные комнаты, а за каждый проведенный метр придется платить.

Виды мульти-сплитов

Мульти-сплит-системы подразделяются на две основные группы: фиксированные и наборные.

Наборные мульти-сплит могут состоять из любого количества внутренних блоков разной конфигурации, подбираемых индивидуально под заказ покупателя. Это могут быть настенные, напольные, потолочные блоки, кассетные модели и т. д. Наборный агрегат имеет систему разветвителей фреонового контура. К такому блоку можно подключать до 16 внутренних модулей.

Монтаж мульти-сплит-системы кондиционирования

Монтаж мульти-сплит-системы лучше заказывать специалистам из сервисного центра, соблюдающим технические правила по установке блоков и прокладыванию канальной магистрали.

Как проходит рабочий процесс:

1. Составляется проект. Подбираются оптимальные места для расположения внутренних блоков и монтажа внешнего блока на фасадной части дома.
2. Ставятся разметки для прокладывания магистрали.
3. Выполняется монтаж электропроводки.
4. Установка и фиксация внешнего модуля.
5. Прокладка канальной магистрали.
6. Установка внутренних блоков.
7. Наполнение системы фреоном.
8. Пусконаладочные работы.

Специалисты проводят тестирование рабочих показателей. Оборудование готово к работе! А чтобы мульти-сплит-система прослужила много лет и работала в нормальном режиме, не забывайте своевременно проводить профилактическую чистку и техобслуживание блоков системы с привлечением специалистов из сервиса.

Напоследок о монтаже

Как правило, монтажные работы выполняют мастера – холодильщики, располагающие специальным оборудованием – вакуумным насосом, манометрическим коллектором и перфоратором для бурения стен. Но маломощные модели — «семерки», «девятки» — можно смонтировать самостоятельно, взяв перечисленный инструмент в аренду.

Рекомендации по монтажу:

1. Располагайте уличный модуль под окном для удобства обслуживания, внутренний ставьте поближе к наружной стене. Лучше уложиться в 3 метра.
2. Приобретите медные трубки, соответствующие по диаметру сервисным портам, расположенным на боковой стенке корпуса.
3. Чтобы при работе компрессора блок не вибрировал и не гудел, надежно закрепите его на стеновом кронштейне.
4. Тщательно развальцовывайте медные трубки – от этого зависит герметичность системы и работоспособность «сплита».
5. Не располагайте внешний агрегат на застекленной лоджии или балконе.

Также посоветуем внимательно прочитать заводскую инструкцию кондиционера и ознакомиться с нашим руководством по монтажу домашнего охладителя воздуха.

Watch this video on YouTube

Подключение системы кондиционирования

• точку подключения соединяют непосредственно с распределительной коробкой. В этой ситуации обходятся без розетки и вилки. Но при таком способе соединения следует учитывать, что используемая электрическая проводка должна выдержать нагрузку при одновременной работе всех бытовых устройств подключённых к ней. Распределительный щиток дополнительно оборудуют системой, контролирующей автоматическое отключение в случае возникновения перегрузок;
• если устройство кондиционирования устанавливается в процессе проведения общих ремонтных работ, при монтаже наиболее часто применяют закрытую конструкцию. Оборудуется специальный канал в стене. В нём размещается кабель. Один конец соединяют с распределительным щитком, а другой закрепляют к выводу розетки. На окончательном этапе канал заделывается. При этом не портится интерьер помещения. На проводку не оказывают влияние внешние негативные факторы;
• установка розетки под кондиционер может осуществляться открытым способом. Такой метод применяется, если ремонт уже завершён и жильцы не хотят дополнительно портить стену. Один из концов проводки соединяют с распределительной коробкой. К другому концу подсоединяется розетка. Кабель находится на поверхности стенового покрытия. Его помещают в декоративный короб.

В чем отличие от обычной сплит-системы

Функционально с точки зрения пользователя мульти-сплит мало чем отличается от обычного кондиционера. Различия состоят в следующем:

Особенности монтажа

Размещают внешний блок в разрешенном или малозаметном месте. По возможности стараются минимизировать суммарную длину трасс.

Следует предусмотреть достаточно производительный слив дренажной воды – ведь мощность компрессора повышенная, пропорционально числу подключенных комнатных блоков. (убрать, не зависит, слив от каждого внутреннего)

Системы высокого уровня предусматривают распределительный коллектор, в бюджетных трубы прокладывают от каждого внутреннего модуля до внешнего.

Количество обслуживаемых помещений

Устройства начального уровня обслуживают по 2-4 помещения. Такие модели предлагают многие производители. Наиболее мощные справляются с 6-8 комнатами.

Зачем нужны мульти сплит-системы

Очевидным достоинством подобного решения является наличие всего одного внешнего модуля, пусть и обладающего несколько большими размерами.

Когда нет места для наружных блоков

Мульти сплит-система может быть единственным решением в тех случаях, когда установка кондиционера необходима, но отсутствует место для размещения нескольких наружных блоков. Особенно это актуально для зданий имеющих важную историческую ценность, или фасад которых выходит на различные культурные места и туристические маршруты.

Когда нужен минимальный уровень шума

Также мульти сплит-система поможет обеспечить кондиционирование помещений в тех случаях, когда требуется минимальный уровень шума (один работающий наружный модуль будет работать намного тише, чем несколько включенных одновременно, пусть и меньшей мощности). Также не всегда особенности здания допускают размещение нескольких наружных модулей – например, из-за крупных балконов, при наличии различных декоративных элементов фасада, мешающих установке кондиционера.

Другие преимущества

Мульти система допускает подключение внутренних блоков разного типа, в том числе можно использовать подпотолочные, канальные и настенные модули.

Очевидным преимуществом подобных установок является более простое сервисное обслуживание, поскольку мастеру придется работать только с одним внешним модулем, что может быть особенно важным, в том случае, если он размещен на значительной высоте.

Отличным вариантом являются инверторные многокомпонентные кондиционеры – они обладают всеми достоинствами аналогичных одномодульных сплит-систем, и допускают продолжительную работу в наиболее экономичном режиме энергопотребления.

Монтаж системы кондиционирования

Независимо от того, в каком здании (деревянном или кирпичном) устанавливается система, лучше поручить эту работу специалистам.

Зачастую установка целой мультисистемы является не только ответственным, но и довольно опасным мероприятием. Это особенно актуально при установке RAC в квартирах на верхних этажах высотных зданий.

Эффективность всей системы зависит от того, насколько правильно соблюдена технология монтажа отдельных воздуховодов и учтены характеристики выбранных внутренних блоков.

Как правило, весь рабочий процесс можно разделить на этапы:

1. Составление проекта – расположение всех основных узлов и компонентов системы, места расположения прокладки магистрали и электропроводки.
2. Разметка.
3. Монтаж электропроводки.
4. Установка/крепление коробки внешнего блока на стену.
5. Прокладка магистрали.
6. Монтаж внутренних модулей системы.
7. Наполнение системы фреоном.

После подключения мультисплит-системы необходимо проверить все показатели производительности.

Процесс установки оборудования

Когда проект готов, начинается монтаж мультисплит-системы, а также прокладка и подключение подводящих линий.

В первую очередь необходимо закрепить наружный блок на кронштейнах на внешней стене на расстоянии не более 15 метров от внутренних блоков. Это среднее значение; каждый системный блок разных производителей имеет свое максимально допустимое расстояние от компрессорно-конденсаторного блока.

После закрепления блока на стене отметьте, где из блока будут выходить коммуникационные линии — дренажные линии, линии между блоками и источником питания, две медные трубы от каждого изолированного внутреннего блока.

Следующий шаг — отметить направление выхода под небольшим углом. Если сток предназначен для улицы, средний уклон рассчитывается из расчета 5 мм на метр по всей длине стока.

В наружной стене сверлится отверстие диаметром не менее 50 мм (чем больше внутренних блоков, тем больше отверстие). Если планируется отвод сточных вод в помещение, то отверстие также сверлится с небольшим уклоном в сторону сифона. При подключении слива к высокому сливу следует использовать сифоны с гидрозатвором. Это необходимо для того, чтобы «запахи» из ловушки не попадали в кондиционер и тем самым не распространяли ненужные запахи в доме.

В соответствии с отмеченными линиями необходимо сделать подрезку для установки основной трубы или установить обрезную коробку по всей длине до стыка.

При установке дренажной системы необходимо соблюдать правила:

• наклон горизонтальных участков должен составлять 3%;
• повороты и изгибы шланга не должны превышать 45º.

Прокладка кабелей от AHU должна идти непосредственно к распределительной коробке. Это лучший вариант распределения электроэнергии — он придает системе определенную автономность и делает ее независимой от работы и мощности энергопотребления других устройств.

Другие варианты установки мульти-сплит-системы в квартире

Мы разработали собственные монтажные решения, позволяющие установить мульти-сплит-систему даже в самых сложных условиях. Так, если к единственно возможному месту установки уличного блока нет доступа из квартиры, то монтажом занимаются наши промышленные альпинисты. Если в ЖК запрещено устанавливать внешние блоки на фасаде, то мы монтируем оборудование в разрешённых для этого местах общего пользования.

Учебный центр «Бризекс»

Учебный центр «Бризекс»

Учебный центр «Бризекс»

Учебный центр «Бризекс»

Монтаж мульти-сплит-системы силами промышленных альпинистов

Если к месту установки наружного блока нельзя получить доступ изнутри квартиры через открытое окно, то монтажом занимаются наши промышленные альпинисты. Эту технологию монтажа мы применяем, например, если внешний блок нужно установить над окном или между окнами.

Установка мульти-сплит-системы в готовую корзину

Отдельные управляющие компании жилых комплексов запрещают собственникам монтировать внешние блоки кондиционеров или мульти-сплит-систем на фасаде в произвольном месте и выделяют готовые корзины для размещения оборудования.

Такой монтаж требуется согласовать с управляющей компанией, поэтому мы подготавливаем все необходимые документы для согласования. Когда мы получаем разрешение на монтаж от УК, мы устанавливаем уличный блок в корзину. Блок при этом выглядит незаметно и не противоречит общему дизайну фасада.

Корзины для наружного блока могут быть размещены над окном квартиры, в которой планируется установка мульти-сплит-системы. В таком случае нужно договариваться с соседями сверху о проведении монтажа блока из их квартиры. Чтобы не обременять соседей, вы можете выбрать вариант установки оборудования силами наших промышленных альпинистов.

Монтаж мульти-сплит-системы на балкон или лоджию

Такой вариант монтажа доступен только если балкон или лоджия не остеклены — так мульти-сплит-система будет иметь постоянный доступ к свободно циркулирующему воздуху и сможет работать на полную мощность без перегрева. При такой установке мы соблюдаем требование к минимальной длине магистрали.

Установка мульти-сплит-системы в место общего пользования

Этот вариант монтажа мульти-сплит-системы мы применяем в домах, где для внешних блоков выделены специальные места общего пользования: технический балкон, вентилируемая шахта или отдельное помещение. В таких случаях коммуникации уже проложены застройщиком в общем канале.

Работы по монтажу нужно согласовать с управляющей компанией ЖК, поэтому перед установкой мы подготавливаем необходимые документы и получаем разрешение от УК. Перед монтажом мы также получаем у УК доступ к месту общего пользования, определяем, какие фреоновые трассы ведут в квартиру клиента и проверяем, хватит ли места для размещения наружного блока. Затем мы проводим диагностику проложенной застройщиком магистрали на целостность и разгерметизацию контура путём закачки в неё азота под давлением.

Установка мульти-сплит-системы в квартире на готовую трассу

Этот вариант монтажа мы применяем в новостройках, в которых застройщик уже проложил фреоновые трассы в каждую квартиру. Перед установкой трасса закольцовывается и проверяется азотом на герметичность.

Монтаж мульти-сплит-системы в один этап

Если ремонт в квартире уже закончен, установка мульти-сплит-системы производится в один этап. Межблочная магистраль в этом случае прокладывается поверх отделки, а затем закрывается декоративными коробами. Мы используем качественные декоративные короба, которые выглядят аккуратно и вносят минимальные изменения в интерьер.

Важно понимать, что при больших расстояниях между блоками фреоновая трасса закрывается длинными декоративными коробами, которые перегружают интерьер. В таких случаях лучше выбрать несколько обычных сплит-систем — по одной в каждую комнату, тогда можно будет использовать более короткие и малозаметные короба

Требования к установке

Внешний блок рекомендуется устанавливать на глухой стене без окон

Монтаж мультисплит-системы начинается с выбора места для установки внешнего блока. Длина магистрали, по которой будет циркулировать фреон отдельно к каждому внутреннему фену, не должна превышать допустимые значения, обозначенные в инструкции производителя. В противном случае эффективность работы климатической системы не будет соответствовать заявленной.

Нельзя устанавливать компрессор в закрытых или полузакрытых помещениях, потому что он будет часто перегреваться и выключаться из-за недостатка воздуха для проветривания. Это ведет к преждевременному износу оборудования.

Если мастера по установке настаивают на открытом монтаже магистральных труб, объясняя это удобством для последующих ремонтов, попросите поставить дорогие качественные трубы, срок гарантии которых 30 лет, и сделать монтаж в стену. Трубы быстрее выйдут со строя, если будут подвергаться регулярным перепадам температур.

Мощный мультисплит – шумное устройство. Монтировать его на стену с окнами не рекомендуется.

Также нужно учитывать:

• расположение мебели в комнате, чтобы поток холодного воздуха не был направлен на спящего человека, и уровень шума;
• капающий конденсат не должен попадать на прохожих, трубка направляется вниз, чтобы не было застоя воды;
• система должна подключаться к отдельному щитку и иметь собственную электропроводку;
• не должно быть теплового контакта между холодной и теплой зоной;
• внешний модуль нужно монтировать ниже внутренних, чтобы не было перерасхода электричества.

Разновидности кондиционерных блоков

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:

1. Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
2. Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
3. Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
4. Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
5. Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
6. Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

Работа кондиционера в режиме обогрева

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена. По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Предлагаем ознакомиться Как почистить фильтр кондиционера

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Устройство внутренних и уличных модулей всех «сплитов» одинаковое, за исключением некоторых мелочей. Агрегаты делятся на виды по способу размещения комнатного блока:

1. Самые распространенные – настенного типа. Из названия ясно, что модуль подвешивается на стену внутри помещения.
2. Канальные (бескорпусные) модели встраиваются в прямоугольные воздуховоды системы кондиционирования частного дома.
3. Кассетные блоки крепятся к перекрытию, охлажденный воздух подается в 4 направлениях сверху вниз. Корпус агрегата прячется за подвесным/натяжным потолком, на виду остается нижняя панель.

   Слева направо: колонный, кассетный и потолочный модуль

4. Модуль колонного типа ставится на пол в удобном месте. Название произошло от формы агрегата – узкий высокий корпус напоминает колонну (изображена выше на фото).
5. Потолочные блоки приплюснутой формы монтируются к перекрытию. Не нуждаются в дополнительной облицовке подвесными потолками.
6. Напольные версии крепятся к стене на высоте 10…30 см от пола согласно инструкции производителя.

Отдельного упоминания заслуживают мульти-сплит-системы, состоящие из одного наружного мощного блока и 2—4 внутренних. Такая СКВ способна поддерживать разную температуру в нескольких комнатах и применяется в исключительных ситуациях, когда нельзя разместить на фасаде здания 2—3 отдельных модуля.

• более высокая цена оборудования при одинаковой стоимости монтажа;
• внешний мультиблок не позволяет одновременно охлаждать и нагревать два соседних помещения, допускается работа только в одном режиме;
• наружный агрегат отличается габаритами и приличным весом;
• стоимость сервисного обслуживания возрастает из-за увеличенного объема фреона и сложного устройства блока, в котором может стоять 2—3 компрессора.

В больших торговых центрах и производственных зданиях используются промышленные сплит-системы – центральные и крышные roof-top кондиционеры. В них блоки тоже разделены – внутри помещений стоят фанкойлы, приточные агрегаты, снаружи – модули очистки, нагрева и охлаждения (чиллеры).

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

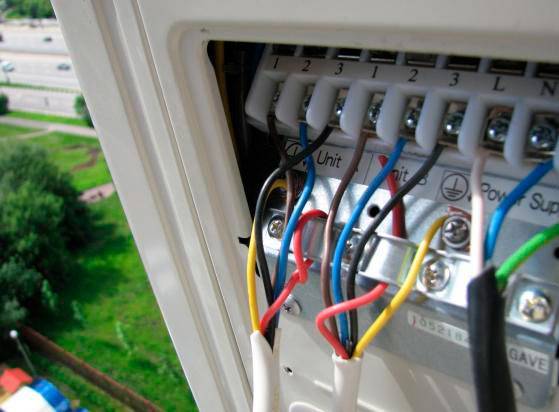

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Принципы работы сплит системы

Температура в помещении снижается за счет хладагента, который охлаждает воздух циркулируя по трубам из меди и подается с внешнего блока. Емкость с рабочим раствором находится в ККБ.

Сплит система на три комнаты обычно работают в двух режимах: нагрев и охлаждение.Принципы работы кондиционера:

Сжимаясь компрессором рабочая вещество, которое находится в газообразном состоянии, попадает в конденсатор и под влиянием тепловой энергии превращается в жидкость.

Хладагент попадает в магистраль теряя часть тепла. Попадая в дроссель хладагент от резкого расширения приводит к охлаждению.

Рабочее вещество в виде жидкого газа перемещается в испаритель. Вентилятор обдувает теплым приточным воздухом из дома, нагревая рабочее вещество которая закипает и приобретает газообразного состояния.

Хладагент поглощает тепло и отдает тепло, газ возвращается к компрессору таким образом образуя круговой цикл.

Чтобы добиться обратной процесс, а именно нагрева, воздух нагревается, хладагент приобретает жидкое состояние.

Преимущества устройств

Особенность данной сплит-системы заключается в то, что ее можно установить сразу в трех комнатах. Несколько внутренних блоков подключаются к одному наружному.

Итак, преимущества:

• Площадь общего охвата помещения около 100кв.м. Варианты моделей позволяют подключать блоки мощностью до 9 кВт количество от 2 до 9 кондиционеров.
• Широкий выбор моделей позволяет подобрать внутренний блок в каждое помещение по нужной мощностью и параметрами.
• Встроенный один блок на внешней стене значительно экономнее и выглядит эстетичнее.
• Работа оборудования регулируется с одной точки во всех местах.
• Данный вариант экономный — ведь тратит меньше ресурсов.
• Цены на данную сплит систему значительно дешевле других моделей, монтаж также значительно экономичнее.

Большим минусом в большинстве сплит систем на 3 комнаты, объединенных между собой блоки работают только в одном режиме. Данная сплит система дает возможность регулировать температуру в каждой комнате на выбор.

Минусом данного сплита можно назвать то, что при поломке внешней блока, вся система прекратит работу.

Гарантийный срок данного устройства не менее десяти лет, но при правильном использовании сплит может прослужить до двадцати лет.
