Что такое фанкойл: конструкция и монтаж вентиляторного доводчика

В чем заключается специфика работы кондиционера?

Под кондиционером понимается устройство, которое:

применяется преимущественно в целях охлаждения помещения;
в самых распространенных модификациях имеет в своей конструкции охлаждающий контур с хладагентом.

Девайсы данного типа представлены в довольно широком спектре модификаций. В числе самых популярных:

компрессорные кондиционеры;
устройства испарительного типа.

В компрессорных кондиционерах ключевым элементом является охлаждающий контур: внутри него циркулирует специальный хладагент. Чаще всего — именно фреон. Можно отметить, что современные его модификации — такие как R-22 или R410A — считаются относительно безопасными для экологии. Также в конструкции кондиционера предусмотрены:

компрессор;
испаритель;
вентилятор;
конденсатор;
дроссельное устройство.

Работает кондиционер так. Сначала в компрессор под невысоким давлением подается хладагент. Затем он сжимается, в результате чего его температура повышается примерно до 90 градусов. После хладагент перемещается в конденсатор, обдуваемый вентилятором. Под воздействием мощного потока воздуха хладагент быстро охлаждается, а воздух, что проходит через конденсатор, наоборот, нагревается.

Кондиционер

Фреон на выходе конденсатора находится в жидкой форме под большим давлением. Его температура обычно на 20 градусов ниже, чем та, что имеется у воздуха в помещении. Хладагент направляется из конденсатора в дроссельное устройство. После — выводится из него в сильно охлажденном состоянии. Затем попадает в испаритель, где превращается в газ. Данная процедура сопровождается поглощением тепла, в результате чего воздух, который пропускается через испаритель, охлаждается. После этого хладагент вновь может быть запущен в цикл — начиная с попадания в компрессор.

Кондиционеры испарительного типа устроены намного проще. В их конструкции присутствуют следующие ключевые элементы:

вентилятор;
влажные фильтры.

Воздух втягивается вентилятором кондиционера в резервуар с влажными фильтрами, охлаждается, после чего выводится в помещение.

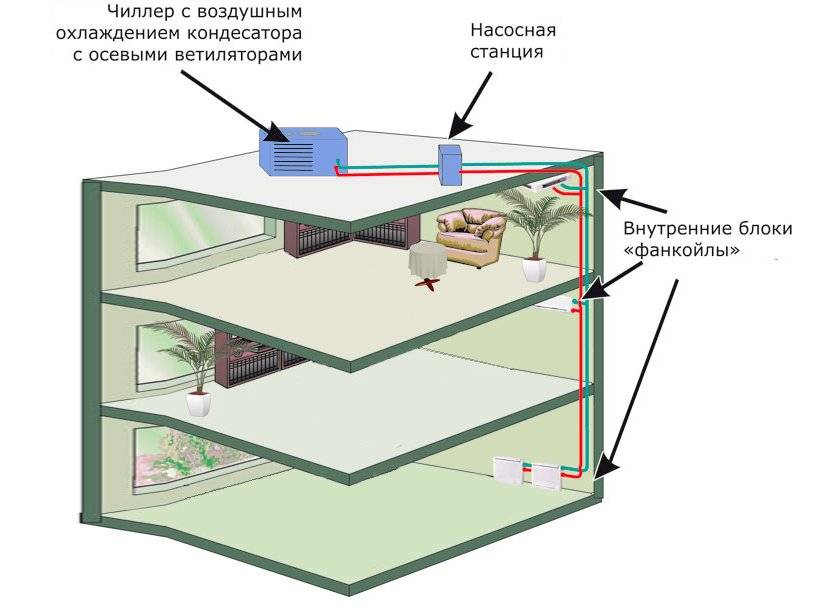

Устройство системы

Устройство чиллера и схема работы, а также конструкция фанкойла несколько отличаются. Для начала разберемся, что входит в общую систему чиллера-фанкойла.

Он состоит из следующих элементов:

Чиллер – это центральное охлаждающее устройство.
Фанкойлом называют локальные теплообменники.
Теплоноситель или охлаждающая жидкость. Обычно используют раствор этиленгликоля (антифриз) или простую воду.
Насосное оборудование (гидромодуль). В сложных больших системах установлены целые насосные станции.
Разводка трубопроводов.
Система автоматической регулировки.

Что такое чиллер и принцип его работы

Чиллер системы кондиционирования – это агрегат, который предназначен для нагревания или охлаждения жидкости. Жидкая среда в дальнейшем выступает теплоносителем или охладителем. Благодаря широкому диапазону мощностей чиллеры применяют в климатотехнике, фармацевтической и пищевой промышленности. Они незаменимы при охлаждении медикаментов и напитков, заливке катков, отоплении и кондиционировании частных домов и общественных заведений.

Схема чиллера напоминает конструкцию бытового холодильника. В приборе есть испаритель, конденсатор и компрессор для чиллера. Отличие от холодильника в том, что тепло прибор забирает у жидкости или отдает ей. В агрегате есть два водных контура – холодный и горячий. Эти два трубопровода не пересекаются и подают жидкость к фанкойлам.

Что такое фанкойл

Фанкойлом называют эффективный теплообменник, который подключают к трубам с холодной и горячей водой. В агрегат встроен вентилятор для улучшения теплообмена. Он установлен за теплообменником. Фанкойл подает в помещение воздух заданной температуры без использования дополнительного притока воздушных масс извне. Благодаря этому повышается энергоэффективность чиллера.

Для ручного управления обогревом помещения просто перекрывают кран, подающий холодную воду. С целью управления охлаждением здания перекрывают кран подачи горячей воды. Для автоматической регулировки на панели выставляют требуемую температуру воздуха. Для ее поддержания на заданном уровне установлены термостаты. Они регулируют потоки холодного и горячего жидкого носителя.

Типы фанкойлов

Фанкойлы можно устанавливать на потолок, стены и пол в помещении. Потолочный монтаж является предпочтительнее в том случае, если система больше предназначена для охлаждения помещения. Напольный монтаж же при обогреве постройки.

Самым востребованным является потолочный агрегат, поскольку его легко установить в ячейках подвесной системы. Потолочные модели в свою очередь бывают канальные и кассетные. Также есть моноблочные конструкции с осевым или центробежным вентилятором. Центробежные приборы создают более мощный поток воздуха, а осевые обходятся дешевле, но дают меньший напор.

Виды

Фанкойлы принято классифицировать по многим параметрам, например по мощности, габаритам, способу подключения и т. д. Основными характеристиками данного оборудования являются холодопроизводительность и объем воздушного потока.

По способу конструкции

По своей конструкции системы «чиллер-фанкойл» разделяются на следующие виды:

однозональные;
многозональные.

В первом случае все подключенные фанкойлы работают в едином режиме (обогрева или охлаждения). В каждом помещении можно установить большую или меньшую температуру воздуха. Такая система включает в себя один контур и две трубы, по которым подается холодная и горячая вода. Для выборочного подогрева и охлаждения воздуха в отдельных комнатах требуется многозональная система. В таком случае холодная и горячая вода поставляется по двум разным контурам, каждый из которых оснащен двумя трубами.

Многозональные системы дороже в установке и обслуживании. Цена самого оборудования (без учета стоимости работ), предназначенного для оптимизации температуры воздуха в помещении площадью 5000 квадратных метров, может достигать 400 тысяч долларов. Альтернативный вариант — установка сразу двух систем, одна из которых предназначена для охлаждения воздуха, вторая — для нагревания. Такое решение требует дополнительных затрат, т. к. в данном случае необходим монтаж двух чиллеров. Настройка каждого из них производится отдельно.

Системы чиллер-фанкойл могут быть двухтрубными и четырехтрубными. Специалисты рекомендуют к установке оборудования второго типа. В таком случае и охлаждение, и подогрев воздуха в помещении контролируется одним чиллером. Если изначально была установлена двухтрубная система, к нагревательному элементу можно подключить второй контур.

Нужно учитывать, что для проведения данной модернизации потребуется разборка потолка, что сопряжено с определенными трудностями и неудобствами. После внесения изменений второй контур работает автономно от чиллера, т. к. подключается к котлу. Иногда можно увидеть трехтрубные системы. Они оснащены одним теплообменником. К нему подключаются два контура: один с холодной водой, второй — с горячей. По третьей трубе производится отвод отработанной жидкости.

По способу установки

Большое значение имеет способ установки фанкойла. С учетом этого показателя данные устройства делятся на следующие виды:

настенные;
кассетные;
канальные;
напольные;
потолочные.

Для офисов и жилых помещений с высокими потолками подходят фанкойлы кассетного типа. Корпус устройства устанавливается в подвесной потолок. На виду остается только декоративная решетка.

Преимущества таких систем заключаются в следующем:

экономия места на стенах и полу;
равномерное распределение потоков воздуха по всем направлениям в помещении;
возможность подключения к системе вентиляции для обеспечения циркуляции свежего воздуха.

Кассетные фанкойлы производят минимум шума и отличаются простотой установки.

Консольные устройства монтируются на стену. Как правило, они оснащены декоративным корпусом. Могут различаться по мощности и стоимости. Возможно наличие дополнительных функций, таких как увлажнение или осушение, а также очистка воздуха.

Канальные фанкойлы устанавливаются внутри вентиляционных ходов. В отличие от кассетных устройств, от них отходит сеть воздуховодов. Такие устройства подходят для охлаждения или обогрева помещений с низкими потолками. Управляются с помощью настенного пульта. Способны подавать свежий воздух внутрь помещения или очищать уже имеющийся.

Большое значение при выборе устройств данного типа имеет напор вентилятора. Чем выше этот показатель, тем больше шума издает оборудование. Поэтому фанкойлы с высоконапорными вентиляторами используются преимущественно в технических помещениях. Они требуют установки дополнительной звукоизоляции. Напольные фанкойлы устанавливаются двумя способами: в пол или в стену.

Используются при отсутствии возможности монтажа потолочных устройств. Потолочные модели отличаются небольшой высотой и подходят для комнат с невысокими потолками. Фанкойлы могут быть корпусными и бескорпусными. Последние монтируются скрыто или открыто. Такие модели имеют более низкую стоимость, но ни в чем не уступают корпусным аналогам по своим качественным показателям.

Какой доводчик подойдет вам?

Если имеется возможность подключить вентиляционный доводчик к системе центрального отопления или автономному котлу, то имеет смысл покупать четырехтрубные модели, если такой возможности нет, до двухтрубные.

Канальные фанкойлы применяются в следующих случаях:

Для обслуживания сразу нескольких помещений
Для помещений, имеющих большую длину или перегородки. В этом случае возможно равномерное распределение воздуха
В тех случаях, когда дизайн помещения не позволяет устанавливать в нем фанкойлы.

Кассетные модели актуальны в залах с подшивным потолком

Настенные и напольно-потолочные доводчики применяются в небольших кабинетах, офисах и т. п.

Испытания системы

Прежде чем начать работу системы фанкойл, нужно провести ряд испытательных мероприятий. Это нужно для того, чтобы проверить работоспособность всех элементов оборудования.

Опрессовка

Для начала необходимо промыть водой все детали трубопровода подачи воды. Далее вся система заполняется водой и проводится проверка герметичности всех стыков системы. Следующим этапом является создание с помощью гидравлического насоса соответствующего давления. Система на протяжении 5 минут находится под повышенным давлением. Это поможет найти протечки, необнаруженные на этапе первичного визуального осмотра.

Пуск воды

После заполнения водяного контура жидкостью не исключен тот факт, что в системе останется воздух. Его удаление осуществляется в процессе работы оборудования и занимает пару часов. Производятся эти действия при помощи ручного клапана стравливания воздуха.

Обязательной является и проверка дренажа фанкойла. Для этого в резервуар сбора конденсата добавляется небольшое количество воды. Жидкость должна постепенно уходить через сливную трубку. Если этого не происходит, нужно проверить угол уклона слива.

Питание

Включение в электросеть возможно только тогда, когда будет произведена проверка всех участков проводки оборудования

На что нужно обратить внимание:

Ротор. Проводится проверка равномерного распределения воздуха и направления вращения вентилятора.
Автоматические механизмы контроля.
Электронагреватель.
Насос откачки конденсата.

После окончательной проверки всех механизмов составляется соответствующий документ, и фанкойлы можно эксплуатировать.

Насос откачки конденсата должет быть проверен перед включением аппарата в сеть

Что такое система чиллер-фанкойл?

Оборудование, называемое чиллер-фанкойл, предназначено для поддержания комфортного микроклимата в помещении в любую пору года. Агрегат устанавливают в постройках любой этажности, конфигурации, назначения и площади.

Преимущества и недостатки системы

Данные устройства кондиционирования имеют следующие преимущества:

Можно использовать воздуховоды любой протяженности. Мощность чиллера выбирают в зависимости от длины канала. Даже при удалении агрегата от помещения на сотню метров система будет работать с одинаковой производительностью.
Наружный блок компактный и после установки не портит фасад здания, он занимает мало места.
Комплектующие системы стоят недорого. Монтаж обходится не так дорого, как установка сплит-системы, потому что используют не медные, а обычные трубы.
Оборудование совершено безопасно для людей, потому что летучие газы не выходят за пределы агрегата.
Систему легко адаптировать под определенные условия работы и настроить в интерактивном режиме.

К недостаткам можно отнести высокую стоимость внутреннего и наружного блоков, сложный процесс монтажа, а также существенные расходы энергоресурсов. Кроме этого, оборудование издает сильный шум во время работы.

Принцип работы системы

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Самое простое устройство работает по следующему принципу: в зависимости от необходимости нагрева или охлаждения помещения радиатор доводчика подает нагретую или холодную жидкость в теплообменник. Здесь жидкий носитель охлаждает или подогревает воздух, а вентилятор подает подготовленные воздушные массы в помещение.

В сложных агрегатах доводчики смешивают воздушные массы в помещении с воздухом, подающимся посредством кондиционера с улицы. Доводчик поддерживает требуемую температуру носителя. Он проходит через радиатор, где происходит нагрев или охлаждение воздушных масс. Чтобы система не работала непрерывно, в ней установлены обходные трубы с вентилями и термоэлектрическим приводом.

В хода работы радиатора образуется конденсат, который стекает в приемный лоток. Из него влагу выкачивает дренажный насос, к которому подключен поплавковый клапан. Затем вода попадает в приемную трубу, а оттуда в канализацию.

Область применения системы

Поскольку оборудование предназначено для поддержания комфортного микроклимата в помещениях, оно востребовано на следующих объектах:

большие производственные и складские помещения (не исключением являются и объекты с особыми санитарными условиями эксплуатации);
гостиничные комплексы;
развлекательные, административные и торговые здания;
рекреационные объекты с большим количеством помещений;
лечебные учреждения;
супермаркеты;
бизнес-центры.

Как правильно выбрать чиллер?

Для нужд большого коттеджа специалисты рекомендуют использовать чиллер с водяным охлаждением конденсатора. Такие устройства имеют более простую конструкцию, чем аналоги с воздушным охлаждением, соответственно, и стоят они дешевле.

Конструкция чиллера с воздушным охлаждением включает вентилятор (осевой или центробежный) для забора воздуха из помещения, в котором установлено устройство.

Некоторые модели чиллеров можно использовать не только для кондиционирования воздуха, но и для обогрева жилых помещений в зимний период

Для охлаждения конденсатора с помощью воды можно использовать местные водные ресурсы: реки, озера, атезиансткие скважины и т.п. Если по каким-то причинам доступа к таким источникам не имеется, применяется альтернативный вариант: охладитель из этилена или пропиленгликоля.

Охладители этого типа идеальны для применения в холодное время года, когда обычная вода просто замерзает.

Выбор между чиллером в виде моноблока, когда и компрессор, и испаритель, и конденсатор заключены в общий корпус и вариантом, когда конденсатор устанавливают отдельно, не так однозначен. Моноблок проще в монтаже, кроме того, производительность агрегатов этого типа может быть довольно высокой.

Выбирая подходящую модель чиллера, следует оценить его производительность и соотнести ее с количеством фанкойлов, которые будет обслуживать устройство

Выносные системы монтируют в разных местах: собственно чиллер – в подсобном помещении внутри здания (можно даже в подвале), а конденсатор – снаружи. Для соединения этих двух блоков обычно используют трубы, по которым циркулирует фреон. Этим объясняется повышенная сложность монтажа системы, а также дополнительные материальные затраты на установку.

Но для установки чиллера с выносным конденсатором используется меньше места внутри помещения, а такая экономия может оказаться необходимой. Выбирая подходящее устройство, следует учесть также дополнительные функции, которыми оснащен прибор.

Среди популярных и полезных дополнений можно отметить:

контроль и регулировку водного баланса в системе;
очистку воды от нежелательных примесей;
автоматизированное заполнение емкостей;
котроль и коррекцию внутреннего давления в системе и т.п.

Наконец, обязательно следует оценить холодопроизводительность чиллера, т.е. его способность отбирать тепловую энергию из рабочей жидкости. Конкретные количественные показатели обычно указаны в техническом паспорте изделия. Холодопроизводительность каждой конкретной системы чиллер-фанкойл рассчитывается отдельно.

При этом учитываются максимальные и минимальные температурные показатели, мощность чиллера, производительность насоса, протяженность труб и т.д. Это только общие рекомендации по выбору чиллеров. В каждом конкретном случае следует проконсультироваться с опытным специалистом, который сможет учесть различные нюансы и поможет сделать верный выбор.

Принцип работы чиллер-фанкойлов

По сути, чиллер представляет собой аналог сплит-системы, а точнее наружного блока такой системы. В испарителе происходит охлаждение воды, которая после циркулирует по системе под принуждением центробежного (шестеренчатого) насоса и подается к фанкойлам.

Конструкция чиллеров

Чиллер состоит из двух основных элементов:

Компрессор. Он используется для создания разности давлений на линии «всаса» и подачи воды. Мощные чиллеры могут иметь до четырех охлаждающих контуров, каждый из которых оснащается одним-двумя компрессорами.

Испаритель. С его помощью осуществляется охлаждение фреона.

Чиллеры имеют различную мощность в диапазоне от 5 до 9000 кВт. Модели классифицируются по следующим признакам:

Способ охлаждения конденсатора. Возможно охлаждение воздухом или водой. При воздушном охлаждении используются вентиляторы, а при водяном – вода из проточных трубопроводов.
Универсальность, то есть возможность и охлаждать, и нагревать атмосферный воздух внутри помещений. Для нагрева чиллеры оснащаются специальными насосами с тепловым элементом, который производит нагрев воды в системе.
Способ монтажа конденсатора. Различают модели с выносными или встроенными конденсаторами. Если конденсатор встроен, то устройство считается моноблочным. В противном случае конденсатор монтируется в отдельном блоке, который монтируется на крыше здания или сооружения.

Важно! Если чиллер монтируется на крыше, то это позволяет обустроить все магистральные трубопроводы внутри здания, чем повышается их долговечность. Кроме того, нет необходимости сливать воду и продувать систему для подготовки к зимнему периоду. Если воду не слить, то зимой она замерзнет и неизбежно приведет к разрушению трубопровода

Если воду не слить, то зимой она замерзнет и неизбежно приведет к разрушению трубопровода.

Конструкция вентилятора. Модели подразделяются на осевые и центробежные (используются в моноблочных системах). Осевые модели значительно дешевле, но при этом обладают малой мощностью и неспособны создавать сильные потоки воздуха. Слабая мощность выявляет обязательное требование монтажа чиллера на крыше. Центробежные вентиляторы позволяют монтировать чиллеры внутри помещений.

Хладагент

Сделаем одно важное замечание – охлаждение воды в трубопроводах производится за счет «обработки» фреона компрессором и испарителем. Но кроме фреона, в качестве хладагента может использоваться смесь из воды и литиевого бромида

Особенности конструкции и виды фанкойлов

Все виды фанкойлов состоят из одинаковых компонентов, которые могут различаться по виду исполнения:

Теплообменник. Представляет собой медный змеевик с алюминиевыми ребрами. Через сечение теплообменника циркулирует вода. По количеству теплообменников различают двухтрубные фанкойлы – только для охлаждения или четырехтрубные – их можно использовать для отопления в качестве радиатора.
Вентилятор. Обдувает теплообменный элемент. С изменением скорости вращения можно регулировать диапазон температуры. Как только заданный параметр достигается, работа вентилятора прекращается – он отключается автоматически.
Электродвигатель. Необходим для вращения вала вентилятора.
Воздушный фильтр. Применяется для очистки воздуха при прохождении его через фильтрующий элемент.
Поддон для сбора конденсата. На конденсаторе образуются капельки воды, которые под силой гравитации стекают в поддон.
Система управления. Ручная или автоматическая система для задания нужных параметров.

По типу установки различаются следующие четыре модели фанкойлов: напольно-потолочные, канальные, кассетные или настенные.

Особенности конструкции насосной станции

Также насосные станции коротко называют – гидромодулями, их задача в обеспечении циркуляции воды от чиллера к фанкойлу в замкнутом контуре. Конструктивно гидромодуль состоит из следующих элементов:

Циркуляционный насос. Им создается необходимое давление воды (незамерзающей жидкости) в магистральной системе.
Расширительны бак. Необходим для компенсации объема воды при расширении от температурных изменений.
Запорная арматура. Необходима для того, чтобы обслуживать отдельные узлы системы при закрытых задвижках.
Накопительный бак. Необходим для уменьшения нагрузки на компрессор в случае, если вырабатываемая холодопроизводительность превышает требуемую в реальных условиях.
Система управления.

Сфера применения

Поскольку чиллер-фанкойлы могут одновременно производить коррекцию климата в нескольких больших помещениях, то их прямая целесообразность в использовании для крупных складов и индустриально-производственных цехов, торгово-развлекательных центров, зданий социально-административного назначения с большим числом изолированных помещений, клиник, многоэтажных гостиниц и бизнес-центров.

Важно! При факторе сложности внедрения, данные системы позволяют сочетать параметры температуры и влажности с максимальной эффективностью без зависимости от внешних условий перемен климата.

Чиллеры в промышленности

Мощные системы для охлаждения атмосферного воздуха наиболее востребованы в индустрии, а именно в следующих направлениях:

Машиностроительное производство и металлообработка. В данном случае мощность устройства используется для охлаждения оборудования.
Химическая промышленность. Охлаждение рабочих реакторов, резервуаров, ванн для гальваники и т.п.
Производство полимерной тары. Охлаждение дробилок для полимерной крошки, автоматических станков и миксеров.

Важно! Если необходимо создать температуру до – 30оС в мощных холодильных установках, то также применимы мощные низкотемпературные чиллер-фанкойлы. С их помощью возможна заморозка воды в лед.

Пищевая промышленность.
Центры ЭВМ и серверные, где необходимо стабильное поддержание климатических условия для сохранения работоспособности цифровой и электронной техники.

Для охлаждения воздуха

Система чиллер-фанкойл — централизованная, многозональная система кондиционирования воздуха, в которой теплоносителем между центральной охлаждающей машиной (чиллером) и локальными теплообменниками (узлами охлаждения воздуха, фанкойлами) служит охлаждённая жидкость, циркулирующая под относительно низким давлением — обыкновенная вода (в тропическом климате) или водный раствор этиленгликоля (в умеренном и холодном климате). Кроме чиллера (чиллеров) и фанкойлов, в состав системы входит трубная разводка между ними, насосная станция (гидромодуль) и подсистема автоматического регулирования.

Терминология

Перевод для английского «сhiller» в ГОСТ 22270-76 «Оборудование для кондиционирования воздуха, вентиляции и отопления» отсутствует. Для термина «fan coil unit» ГОСТ даёт перевод «вентиляторный доводчик» (доводчик, осуществляющий с помощью встроенного вентилятора местную рециркуляцию и подачу в помещение смеси внутреннего воздуха с наружным воздухом, предварительно прошедшим обработку в центральном кондиционере воздуха, а также нагрев и/или охлаждение воздуха).

Преимущества

По сравнению со сплит-системами, в которых между холодильной машиной и локальными узлами циркулирует газовый хладагент, системы чиллер-фанкойл обладают преимуществами:

Масштабируемость. Количество фанкойлов (нагрузок) на центральную холодильную машину (чиллер) практически ограничено только её производительностью.

Минимальный объём и площадь. Система кондиционирования крупного здания может содержать единственный чиллер, занимающий минимальный объём и площадь, сохраняется внешний вид фасада за счёт отсутствия внешних блоков кондиционеров.

Практически неограниченное расстояние между чиллером и фанкойлами. Длина трасс может достигать сотен метров, так как при высокой теплоёмкости жидкого теплоносителя удельные потери на погонный метр трассы намного ниже, чем в системах с газовым хладагентом.

Стоимость разводки. Для связи чиллеров и фанкойлов используются обыкновенные водяные трубы, запорная арматура и т. п. Балансировка водяных труб, то есть выравнивание давления и скорости потока воды между отдельными фанкойлами, существенно проще и дешевле, нежели в газонаполненных системах.

Безопасность. Потенциально летучие газы (газовый хладагент) сосредоточены в чиллере, устанавливаемом, как правило, на открытом воздухе (на крыше или непосредственно на земле). Аварии трубной разводки внутри здания ограничены риском залива, который может быть уменьшен автоматической запорной арматурой.

Недостатки

Системы чиллер-фанкойл более экономичны по потребляемой электроэнергии, чем крышные системы, но безусловно проигрывают в экономичности системам c переменным расходом хладагента (VRF). Однако предельная производительность VRF-систем ограничена (объёмы охлаждаемых помещений до нескольких тысяч кубометров).

Неисправности

Утечка фреона. Утечка фреона может произойти в результате негерметичного соединения фреонового контура.
Выход из строя компрессора. В компрессоре как правило происходит сгорание обмотки статора или разрушение клапанов (поршневой группы).
Влага в холодильном контуре. Влага (вода) в холодильный контур может попасть в результате образования утечки в испарителе, вследствие чего происходит смешение двух контуров «фреон-вода».

Основные схемы охлаждения жидкости

Непосредственное охлаждение.. Наиболее распространённый вариант. Охлаждение жидкости происходит в теплообменнике жидкость/фреон. Разница температур между входом/выходом составляет не более 7°С. Стандартный режим кондиционирования +7/12°С.
Охлаждение с использованием промежуточного хладоносителя. Данный тип схемы применяют когда разница температуры жидкости на входе и на выходе из чиллера более 7°С.

Главные плюсы и минусы применения чиллера и фанкойла

Что касается применения и принципов работы фанкойлов, то они имеют ряд своих преимуществ. Одним из самых главных плюсов подобного метода кондиционирования выступает возможность произвольной конфигурации. Это значит, что чем больший показатель мощности у чиллера, тем больше охлаждающих устройств можно установить в здании. Основное холодильное устройство устанавливается в одном месте, благодаря чему можно сэкономить площадь и объём во всём здании. Кондиционеры-доводчики очень легки в обслуживании и в очистке.

Чиллер можно отдалять на приличные расстояния от самих охлаждающих устройств. Достигается это за счёт высококачественных труб с отличной теплоизоляцией и высокой ёмкости теплоносителя. Такой характеристикой не могут похвастаться системы, где хладагентом выступает газ.

В подобной системе достаточно простая установка и монтаж, которая не затратит много денежных средств. Для монтажа используются автоматические устройства и запорно-регулирующая аппаратура. Обычные трубы служат материалами монтировки для магистральной разводки.

Подобные приспособления являются экологически чистыми. Так как используется холодильный агент в жидком состоянии, то случаи возникновения аварий уменьшаются. Затопление помещения при прорыве трубы – это единственная аварийная ситуация, которая может возникнуть.

Такую конструкцию вентиляции можно смело использовать в комбинации с приточно-вытяжной системой и с системой отопления. Преимуществом является и то, что можно определять отдельный режим кондиционирования каждого помещения.

Что касается недостатков устройства вентиляции типа чиллер-фанкойл, то главным из них выступает шум, который создаётся при работе вентилятора. Стоит отметить, что могут возникнуть сложности при проектировании здания с подобным кондиционированием, так как оно требует очень профессионального и высококлассного подхода специалиста. Хоть простое обслуживание отмечено в преимуществах, но оно требует большего количества обученного персонала.

Виды чиллеров

Чиллеры можно разделить по нескольким признакам:

Наличие режима обогрева;
Тип теплообмена конденсатора;
Исполнение (сплит или моноблок);
Тип вентилятора.

Системы кондиционирования и отопления с помощью фанкойлов рассчитаны на охлаждение и отопление помещений. В некоторых областях применения оборудование должно работать только на охлаждение, поэтому функция обогрева предусмотрена не во всех моделях. Стоимость модели с функцией отопления выше, чем у аналогичной без нее.

Большинство чиллеров получают и отдают тепловую энергию в воздух. Есть модели, использующие в качестве рабочей среды воду. Они дешевле первых, но для установки конденсатора необходим источник проточной воды или ее подача.

По типу теплообменника различают моноблоки и раздельные системы. В моноблоке все узлы агрегата собраны в одном корпусе. В раздельной системе конденсатор и вентилятор выведены отдельно и соединены с основным блоком фреоновыми магистралями.

Раздельная система позволяет установить основной блок в помещении, что упрощает его обслуживание и ремонт. В раздельной системе теплоносителем может быть простая вода без этиленгликоля – риск замерзания отсутствует, все трубопроводы находятся в помещении.

В чиллерах с воздушным конденсатором используют два типа вентиляторов – обычные осевые или центробежные. Наличие центробежного вентилятора позволяет устанавливать оборудование в помещении, подача и отвод воздуха производится по вентиляционным каналам. Осевые вентиляторы дешевле, но ниже по производительности, оснащенное ими оборудование можно устанавливать только на открытом воздухе.

Кроме обычных существует аналогичный по функциям, но отличный по устройству вариант – абсорбционные. Принцип работы абсорбционного чиллера позволяет сэкономить на электроэнергии, так как в нем используются физические процессы поглощения веществ. Такие агрегаты целесообразно использовать для рекуперации избыточного тепла или холода.

Абсорбционный чиллер, установленный на заводе в Сиднее, Австралия.

Что такое фанкойл: принцип работы и правила установки вентиляторного доводчика
