Что такое диммер и как он работает: устройство и принцип работы диммера

Зачем использовать диммер?

Теперь вы увидели, как работают диммерные переключатели, так зачем вам вообще их использовать?

Очевидный мотиватор – это изменение освещения в комнате, которое вы используете для разных целей.

В гостиной вы можете создать настроение для интимных развлечений с гостями, уменьшив свет, а затем увеличив его, когда вам нужно немного яркости для настольных игр с детьми.

Когда вашим детям пора ложиться спать, вы можете приглушить свет в их комнатах, чтобы облегчить им путь к стране грез. Утром убедитесь, что им достаточно света, чтобы они могли начать свой день энергичными.

В ванной используйте приглушенный свет, когда хотите расслабиться в ванне, и усиливайте его, когда вам нужно побриться или сделать макияж.

Помимо декоративного освещения, вы также можете сэкономить на счетах за электричество. Уменьшение яркости на 25% может дать экономию до 20%, а затемнение наполовину может сократить потребление на 40%, что приведет к значительному снижению из месяца в месяц.

При меньшей нагрузке на лампочки они прослужат дольше, что даст вам дополнительную экономию, которая может показаться незначительной, но со временем может увеличиться.

Устройство светорегулятора

Рассмотреть стандартную схему устройства регулятора проще всего на примере поворотного вариатора, конструкция которого характеризуется простотой исполнения, но может отличаться качеством сборки и количеством комплектующих элементов.

Мощность симистора должна быть выше нагрузки на 20–50%

Схема симисторного регулятора, как правило, одинаковая, а основное отличие представлено наличием некоторых дополнительных элементов, обеспечивающих более устойчивую работу в условиях низкого выходного напряжения.

Симистор должен сохранять работоспособность при напряжении 400 В

Реальная схема диммера указана с учётом отличий некоторых параметров в приборах, которые выпускаются разными производителями. При этом симисторы могут быть любыми, но напрямую зависят от показателей мощности нагрузки. На величину резисторов и конденсаторов оказывают влияние начальная и конечная точки зажигания.

Назначение диммеров

Прямая и базовая задача светорегуляторов заключается в контроле напряжения. Путем регуляции данного показателя светодиодный прибор можно настраивать на разные уровни интенсивности свечения. Но это далеко не единственная функция устройства. В некоторых системах диммер выполняет и ответственные защитные задачи. Уже отмечалось, что такие приборы в основном используются для LED-систем, но в определенных условиях допускается их применение в комбинации с традиционными светильниками. Как раз диммер для ламп накаливания выполняет важную защитную функцию, предотвращая так называемый бросок тока сквозь колбу. Риск возникновения этого эффекта имеет место при включении прибора «с нуля», однако возможность автоматической регуляции его исключает. К другим задачам диммеров можно отнести коррекцию теплового излучения. Для светодиодов с конденсаторами эта функция не так значима, но в системах энергосберегающих ламп вполне актуальна.

Какие бывают диммеры?

Существует несколько разновидностей типов диммеров по способу выполнения регулирования:

Механические.
Сенсорные.
Акустические.
Дистанционные.

По конструктивным особенностям:

Модульное устройство. Монтаж такого диммера осуществляется непосредственно в распределительный шкаф, работать устройство, может, с системами освещения использующим лампы накаливания, а также галогеновыми осветительными приборами, оборудованными трансформатором понижающего типа. Управление происходит за счет одноклавишного или кнопочного выключателя.
Диммер, устанавливаемый в монтажную коробку. Устанавливается одновременно с монтажом электропроводки, может использоваться с галогеновыми лампами с понижающим или электронными трансформаторами.
Моноблочное диммирующее устройство. Выполняет функцию выключателя, особенность монтажа в необходимости двухпроводного подключения, производиться в разрыв фазного провода цепи, идущей к нагрузке.
Поворотно-нажимной моноблочный диммер, включается при нажатии на клавишу, яркость регулируется вращением клавиши.
Поворотный диммер. Включение и управление яркостью происходит за счет вращения кнопки, включение всегда происходит с наименьшего уровня яркости.
Клавишные диммеры, отличаются регулировкой, она осуществляется посредством удержания клавиши.
Сенсорные устройства, регулировка происходит за счет прикосновения к сенсорам.

Одна из разновидностей диммирующих устройств о которой можно упомянуть отдельно — это накладной диммер. Может применяться в качестве эстетически-декоративной управляющей электро-фурнитуры на поверхности стены, например, для стен,облицованных, керамической плиткой, за счет многообразия материала изготовления: керамика, силикон, пластик и т. д.

Рис №1. Диммер накладной XZ-10, может использоваться для светодиодных светильников и светодиодных лент

Существует несколько хитростей, которые характерны для обустройства систем освещения. Одна из них это использование проходного диммера. Эта установка заключается в монтаже механического диммера для регулировки яркости освещения из противоположных углов комнаты, наиболее удобным принято решение использовать проходной диммер в количестве 2 штук подключенные в параллель при этом каждое из устройств будет регулировать относящийся к нему полупериод. При полном задействовании одного устройства второе в регулировании не участвует.

Рис №2. Схема параллельного подключения двух механических диммеров, используемых в качестве проходного устройства

Рис №3. Схемы установки диммирующего устройства: а. с регулировкой из одного места, б. с двух мест сначала и конца комнаты, диммер используется в качестве проходного регулятора

Лучшее решение для этого вопроса может быть в использовании сенсорного диммера при использовании двух таких электронных устройств может легко произойти синхронизация. Неплохое решение для устройства проходного диммера можно найти использовав микромодуль Fibaro модели FGD211или FGB-001.

Рис №4. Микромодуль Fibaro FGD-211

Пошаговая инструкция подключения

Большинство разновидностей диммеров подключается к системе по такому же принципу, как выключатель.

Сначала необходимо отключить подачу электричества в квартиру на электрическом щитке.
Затем нужно удостовериться, что электрический ток отсутствует, используя специальную отвертку-индикатор.
Следующим шагом является снятие коробки установленного ранее выключателя. Следует выкрутить шурупы, которые обеспечивают крепление декоративной рамки выключателя, а затем устранить ее.
После этого необходимо выкрутить винты, которые фиксируют провода, и сам механизм выключателя. Если размер светорегулятора позволяет, его можно установить в ту же монтажную коробку. После этого выполняется откручивание электропроводов и отсоединение их от переключателя. Таким образом, в монтажной коробке остается 2 свободных провода.
Необходимо провести разбор светорегулятора. Сначала снимается регулирующий рычаг. Нужно открутить гайку, располагающуюся под рычагом, и все декоративные элементы. Фазный кабель подключается к клемме диммера. Второй кабель подсоединяется к клемме регулятора.
После этого можно приступать к монтажу светорегулятора в коробку. Для этого сначала нужно подогнуть провода и ввести регулятор в подрозетник. После этого следует закрутить распорочные винты и приложить декоративную рамку. В последнюю очередь необходимо зафиксировать рамку винтами и установить регулирующее кольцо.

Где применяется?

Иногда возникает необходимость в снижении яркости освещения. Например, некоторые дизайнерские решения подразумевают изменение качества освещения в комнатах. Или в целях экономии световые приборы переводят в дежурное состояние. Наконец, перед сном, чтобы снять напряжение на глаза и настроиться, может потребоваться снижение яркости.

На производстве при применении светодиодных ламп можно легко добиться разной степени энергопотребления.

Не так давно вошло в моду использование второстепенного освещения в больших помещениях, направленного на подчеркивание того или иного дизайнерского нюанса.

В сети легко найти разнообразные схемы для подключения диммера и выбрать подходящую к условиям конкретной планировки. Тогда создание оригинального освещения у себя дома не станет невыполнимой задачей. В случае неуверенности, можно передоверить дело профессиональным электрикам.

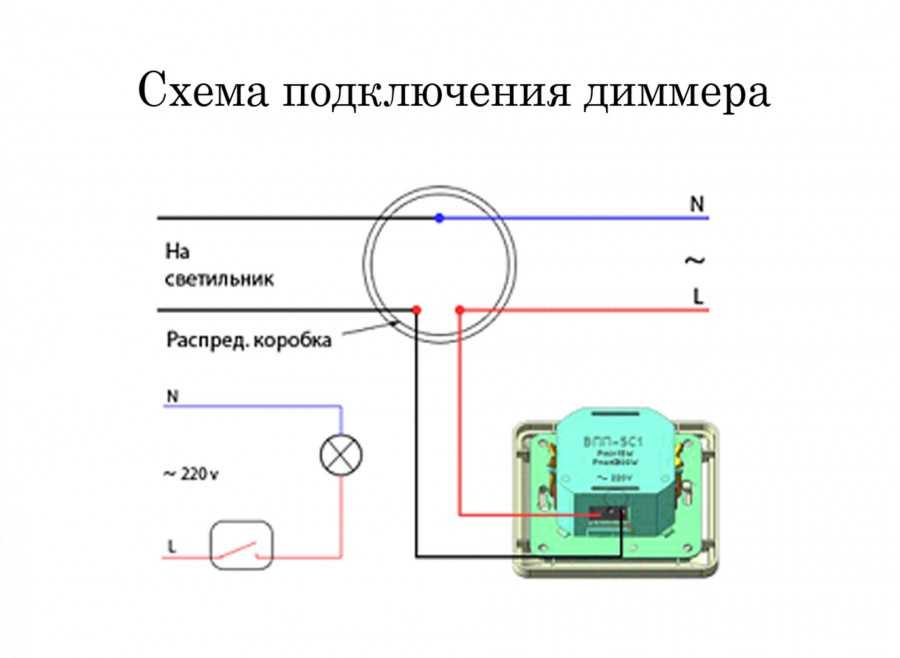

Схема подключения диммера

Подключение светорегулятора в цепь обычных ламп накаливания или светодиодных светильников имеющих диммируемые драйверы не составляет труда. Главное действовать строго по схеме. Через прибор проходит только фазный провод: фаза, поступающая из распредкоробки, коммутируется с «L-in», а поступающая к потребителю – с «L-out».

Подключение низковольтных галогенных ламп предполагает параллельное включение в цепь понижающего трансформатора. При этом фазная коммутация регулятора остается неизменной, как видно на рисунке:

Схема подключения с обычными лампами и с галогенными через трансформатор

Немного сложнее обстоит дело со светодиодной лентой, запитывание которой требует наличия блока питания.

Схема подключения диммера в цепь со светодидной лентой и блоком питания

При подключении люминесцентных ламп светорегулятор применяется только в сочетании с электронным пускорегулирующим аппаратом, в цепи которого отсутствует стартер.

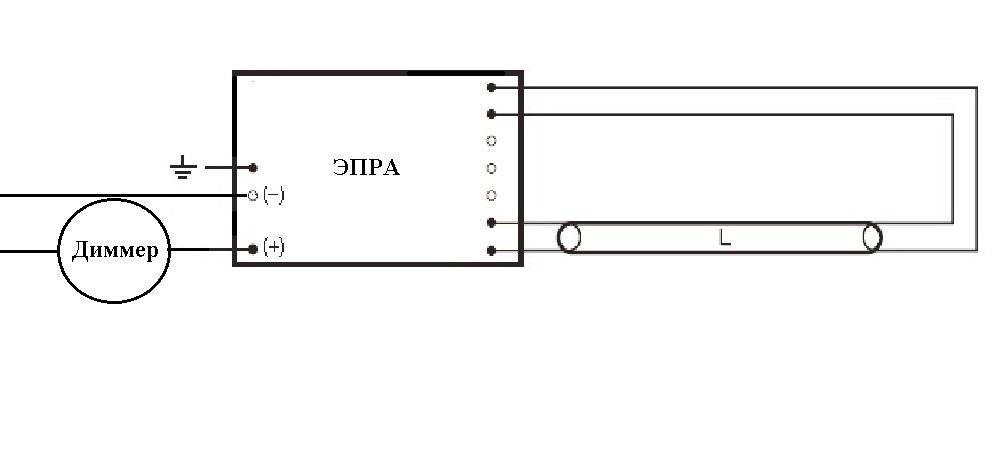

Схема подключения диммера в цепи с люминесцентной лампой и ЭПРА

История разработки

В XIX веке Йоханн Поггендорф, немецкий ученый, изобрел резистор переменного типа, или реостат: устройство предназначалось для изменения силы тока и напряжения в электроцепи посредством регулировки сопротивления. Такой резистор можно считать первой разновидностью диммера для изменения света: чтобы понизить яркость, требуется уменьшить напряжение. Минусом конструкции является повышенный нагрев и небольшой уровень КПД.

Уже в XX веке были разработаны автотрансформаторы: их отличает повышенный коэффициент полезного действия, стабильное напряжение во всем диапазоне. Тем не менее, эти устройства имеют немалые размеры и вес, стоят дорого. Наиболее практичное решение – электронные диммеры: они компактны, легки в управлении, надежны. Именно эта разновидность получила наибольшее распространение. Популярный вариант исполнения – выключатель, оснащенный регулятором освещения. Такое устройство универсально и имеет обширный спектр применения.

Замена выключателя диммером

Если представить замену простого выключателя светорегулятором, то процесс будет выглядеть следующим образом:

нужно снять выключатель и отсоединить его от электрической проводки;
необходимо изучить маркировки клемм. На них, как правило, есть стрелки, которые обозначают исходящую и приходящую фазу;
из двух проводков бывшего выключателя нужно выбрать фазу, которая является приходящей — тестер начинает светиться, когда происходит соприкосновение с ней;
её нужно подключить к соответствующей клемме светорегулятора, а второй провод подключается к другому контакту;
диммер нужно вставить в коробочку и там его укрепить при помощи саморезов или усиков.

Простой светорегулятор можно изготовить самостоятельно, в интернете представлено много электрических схем, которые достаточно легко можно собрать. Для каждого типа ламп предусмотренная своя схема. Главное — правильный подбор переменного резистора. Далее нужно встроить светорегулятор в корпус нового выключателя. В случае с современными лампами необходимо паять и создавать новую схему.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Как работает светорегулятор?

Светорегулирование осуществляется путём использования «фазовой отсечки», при ней одна часть синусоида отсекается, что приводит к уменьшению действия напряжения, которое питается на освещение. Если отсечка происходит вначале, то это называется «регулирование по переднему фронту», а если в конце, то «по заднему».

Данные способы подходят для регулирования освещения ламп различного типа: «по заднему фронту» лучше подходит для ламп, у которых низкое напряжение галогенного или светодиодного типа и применяются трансформаторы электронного типа. «По переднему фронту» рекомендуется для ламп с низким напряжением и использованием электромагнитных трансформаторов, а также светодиодных ламп 230 В и люминесцентных. Для ламп накаливания 230 В и галогенных ламп оба способа подходят одинаково хорошо.

Чтобы прибор работал стабильно, нужно использовать провод, который имеет три жилы: для фазы, заземления и нуля. Это необходимо для перехода точки через 0. Если используются маленькие диммеры, то провода с двумя жилами будет вполне достаточно.

В устройстве светорегулятора существуют защиты:

от перегрева. Срабатывает она, когда прибор отключается. Повторное включение будет возможно после того, как регулятор охладится и только вручную;
от короткого замыкания. Отключается выход, где произошло замыкание. Работа происходит через отсечение фазы, если в течение семи секунд работа не налажена, происходит автоматическое отключение прибора, если время больше семи секунд, то включить регулятор можно будет лишь вручную.

Также в приборах есть специальные клеммы, для подключения регулятора уровня освещения и проводов.

Правильно выбираем светорегулятор

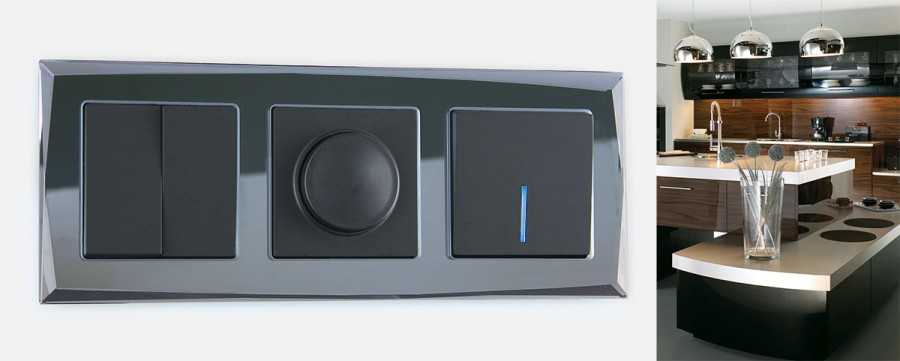

Практичность, лаконичность, надежность и ничего лишнего

Решив установить у себя в доме или квартире диммер, при покупке устройства нужно обратить внимание на следующие параметры:

предполагаемая общая нагрузка. В техническом паспорте вариатора указывается нагрузочная мощность самого устройства, и она должна быть на треть выше, чем общая мощность всех управляемых осветительных приборов. Превышать этот запас мощности не рекомендуется, поскольку это может вывести регулятор из строя;
величина напряжения для лампы. Так, например, существуют диммированные светодиодные лампы, работающие от напряжения 220 В, а есть светодиодные ленты, которым необходимо 12 В. Соответственно необходимы и разные светорегуляторы;
совместимость с источником освещения. В технической документации на диммер указывается, для какого именно вида ламп он предназначен. Дело в том, что светорегулятор, например, для ламп накаливания совершенно не подходит для использования вместе со светодиодной лентой.

Устройства с пультом комфортны, стоят дороже обычных регуляторов освещения

Также на выбор регулятора освещения оказывают влияние характеристики устройства, дизайн помещения, предпочтения и финансовые возможности владельца дома или квартиры.

Watch this video on YouTube

Варианты и схемы подключения

Существует несколько вариантов, как подключить диммер в цепь освещения. Рассмотрим самые применяемые из них.

Вариант №1

Самый простой способ, это установка светорегулятора вместо выключателя. Перед демонтажем клавишного выключателя цепь необходимо обесточить. После этого нужно снять крышку клавиши: крепежные винты находятся под ней. Если в гнезде нет установленной пластиковой коробки, то демонтировав размыкатель, ее необходимо установить. Можно взять обычную коробку, которая используется под розетку.

Моноблочный диммер подключается таким же способом: в разрыв ставится фазный провод. Его подключают в клемму со стрелочкой вверх и литерой L. Второй провод подключается к другой клемме, обозначающейся наклонной стрелкой и волнистой линией.

Еще раз отметим, что это самый простой способ установить диммер, поэтому он применяется чаще всего домашними мастерами, поскольку не требует особых навыков. Он практически ничем не отличается от технологии замены выключателя или розетки.

Вариант №2

Более сложная, но в то же время более удобная схема применяется в спальнях. Ее суть заключается в том, что выключатель и регулятор подключаются последовательно, на один фазный провод, идущий на светильник

При этом важно, чтобы на линии сначала монтировался именно размыкатель, а потом диммер. Наиболее распространенным вариантом является установка выключателя возле двери, а светорегулятора – возле кровати

Преимущество этого метода заключается в том, что можно регулировать яркость и выключать освещение, не вставая с кровати. Если выходя из комнаты, вы выключите свет выключателем, то при повторном включении он будет гореть с тем же уровнем яркости, что был установлен ранее.

Установка проходного размыкателя

Пожалуй, самым сложным вариантом является вариант, если нужно установить проходной выключатель. Несмотря на свою сложность монтажа, такая схема очень удобна и часто используется в длинных коридорах, межэтажных лестницах, сквозных комнатах, а также других подобных местах. Суть этого способа управления освещением заключается в том, что включив светильник в одном месте, его можно выключить в другом.

Для того чтобы реализовать возможность установить проходной выключатель, нужно проложить трехжильный кабель до двух выключателей.

Обратите внимание! Если схема подразумевает наличие трех и более выключателей, то к ним нужно прокладывать четырех жильный кабель. Особенностью проходных выключателей заключается в том, что они являются скорей переключателями

Фактически они переключаются с одной линии на другую, поэтому могут быть включены в любом положении клавиши. Это очень похоже на железнодорожные стрелки. Ниже представлена принципиальная схема, где установлен проходной выключатель

Особенностью проходных выключателей заключается в том, что они являются скорей переключателями. Фактически они переключаются с одной линии на другую, поэтому могут быть включены в любом положении клавиши. Это очень похоже на железнодорожные стрелки. Ниже представлена принципиальная схема, где установлен проходной выключатель.

Как видим, фаза приходит на первый размыкатель, а на светильник уходит с другого. Сами выключатели нужно объединить между собой при помощи двухжильного провода.

Совет! Напрямую соединение проходных размыкателей не производят. Делают это через распределительную коробку, где провода соединяются попарно.

Теперь рассмотрим, как работает диммер в такой цепи. Подключается он после последнего проходного выключателя и позволяет без проблем регулировать яркость освещения при любом положении размыкателей. Но если поставить его в положение «выключено», то лампочка погаснет и реагировать на проходные выключатели не будет, поскольку цепь будет разомкнутой.

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Дополнительные функции

Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.

Современные модели обладают значительно расширенным функционалом:

Работа по таймеру.
Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
Возможность голосового управления системой.
Стандартно команды отдаются с пульта дистанционного управления.

Плюсы и минусы прибора

Применение светорегуляторов дает очевидные преимущества, которые заключаются в повышении надежности работы целевого прибора и эргономики. Достаточно отметить удобство при настройке яркости, отсечение электромагнитных помех и плавность включения/отключения, что повышает рабочий ресурс оборудования. Главное – правильно подобрать лампы для диммера, которые не допускают низкие коэффициенты гармоник. Что касается недостатков регулятора, то можно выделить следующие:

Конфликты в работе с понижающими трансформаторами и другими устройствами, преобразующими напряжение.
Электромагнитные помехи могут негативно сказаться на работе приборов с радиосигналами – к примеру, имеют место нарушения в частотах.
Невозможность совместного использования с драйверами светодиодных ламп и люминесцентными приборами.
Возможны перегревы в обмотке, что потребует включения в конструкцию дополнительных охлаждающих элементов.

Наименование	Способ монтажа	Степень защиты от пыли и влаги	Характеристики	Стоимость (руб.)
PANASONIC WMTC0525–2WH-RES Arkedia	Скрытая установка	IP 20	Металлический прочный каркас толщиной 0,1 см с латунными контактами, специальными лапками для надёжной фиксации и металлическими рамами для выравнивания.	1300
WESSEN SR-5S0–18	Скрытая установка	IP 20	Световой регулятор в сборе и с рамкой, поворотного типа на 300 Вт, для ламп накаливания и галогенных светильников на 230 В.	1200
ZAKRU ZA215423	Скрытая установка	IP 20	Поворотного типа на 0–270о с номинальным напряжением 230 В/50 Гц и регулируемой мощностью 60–600 Вт при освещённости 10–90%. Полная совместимость с галогенными и лампами накаливания.	800
DAESUNG NFS1351	Скрытая установка	IP 20	Одноклавишный прибор для силы тока в пределах 2.27 А. Гарантия производителя на устройство составляет 60 месяцев.	700
SCHNEIDER ELECTRIC BLNSS040011 Blanca	Скрытая установка	IP 20	Универсальный световой регулятор поворотно-нажимного типа, на 400 Вт с гарантией производителя 6 месяцев.	1500
MAKEL Lillium Natural Kare	Скрытая установка	IP 20	Турецкое устройство высокого качества с мощностью 60–600 Вт и силой тока 4 А.	700
IEK КВАРТА ВСР10–1-0-КБ	Скрытая установка	IP 20	Устройство от китайского производителя, изготовленное из негорючего АБС-пластика, для подключения одной или нескольких ламп общей мощностью до 400 Вт.	300
LEZARD 701–0215–115	Скрытая установка	IP 20	Регулятор с особым дизайном корпуса из безопасного и негорючего ПК-пластика, с негорючей накладкой, декоративной вставкой и клавишей из поликарбоната. Имеет специальные выемки для демонтажа и контакты поворотного механизма из нержавеющего металла.	700
VIKO CARMEN 562020	Скрытая установка	IP 20	Турецкий высококлассный регулятор качества света для мощности в диапазоне 60–600 Вт при силе тока 4 А.	700
ABB COSMO 619–010300–192	Стационарная установка	IP 20	Поворотного типа с винтовыми соединениями вариатор на 800 Вт с подсветкой, для номинального напряжения 220 В, в условиях подключения к лампам накаливания и галогенным лампам 220 В.	800
JUNG B 5544.02VEINS/1WW	Скрытая установка	IP 20	Поворотный световой регулятор для ламп накаливания 60–400 Вт с двухлетней гарантией.	2200
SIMON 15 1591311–031	Скрытая установка	IP 20	Поворотно-нажимного типа световой регулятор на 500 Вт с винтовым зажимом.	1600
DUEWI 26351 7	Скрытая установка	IP 20	Прибор для скрытой проводки с корпусом из прочного и надёжного АБС-пластика для номинального напряжения 250 В.	500
UNIEL USW-001	Скрытая установка	IP 20	Сенсорное устройство для экономного использования электрической энергии и изменения яркости разных источников света. Имеет встроенный таймер и эффект памяти уровня яркости.	2100
