Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

Проектная документация

Проектная документация сегодня разрабатывается с помощью автоматизированных систем и содержит информацию о материалах и комплектующих, которые будут использоваться при монтаже вентиляции. В результате полный пакет включает:

• Схему монтажа системы вентиляции;
• Чертежи системы и пояснительную записку;
• Спецификацию на материалы, комплектующие и оборудование.

Проектирование отопления и вентиляции также предполагает проведение расчетов для монтажа воздухораспределительной сети, включающей воздуховод, переходники, клапаны, диффузоры и решетки для распределения воздуха.

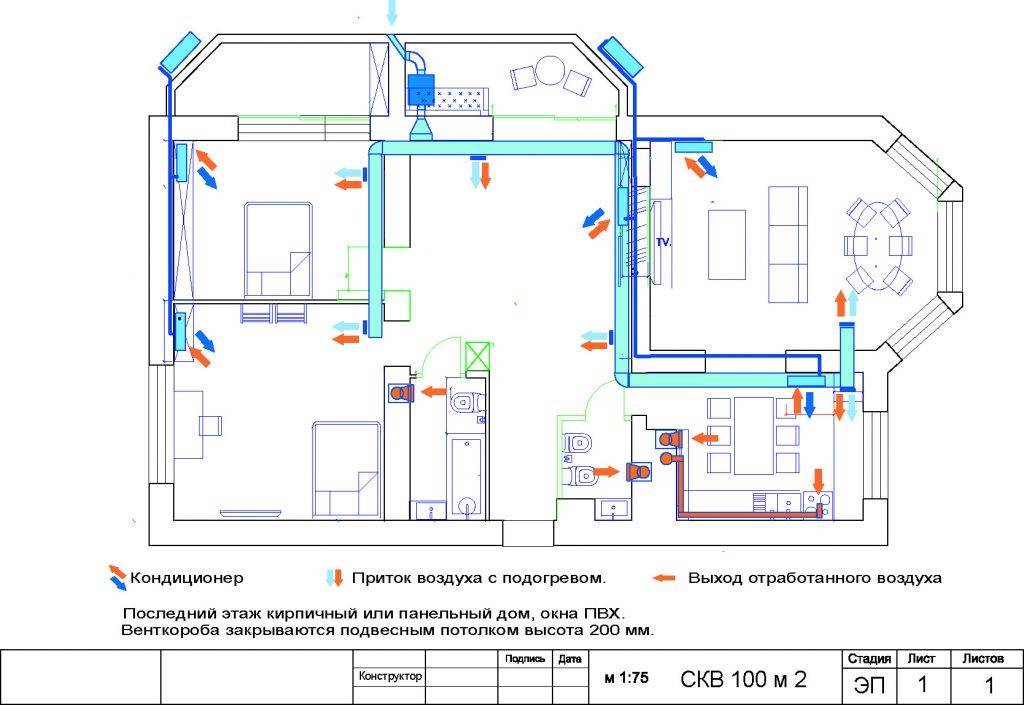

Для начала происходит составление схемы проектирования воздуховода. Определяется его длина, диаметр трубы, количество поворотов. От этого будет зависеть напор воздуха и уровень шума в системе.

Монтажные работы осуществляются в несколько этапов.

• В первую очередь, размечается местоположение оборудования и воздуховодов.
• После этого монтируется оборудование.
• Следующим этапом работ является установка автоматики.
• После окончания всех монтажных операций выполняются пуско-наладочные работы, испытания.
• Заказчику предоставляется исполнительная документация, на основании которой будет оформлен паспорт системы.

На спец объектах оформляются допуски к работам и пропуска для сотрудников. Проходят тщательную проверку учредительные документы и сотрудники организации, проверяется опыт организации и допуски для проведения работ. Для выполнения работ у организации необходимо наличие лицензии СРО на строительно-монтажные работы, по проектным работам СРО на проектирование, для производства систем безопасности Лицензия МЧС, для объектов с повышенной секретностью предоставляется Лицензия ФСБ, для объектов с повышенной опасностью необходима СРО на особо опасные технически сложные объекты, влияющие на безопасность жизнедеятельности человека. Все наши лицензии.

Проектирование вентиляции: выбор типа вентиляционной системы

Перед началом подготовки рассматриваемой документации важно определиться с наиболее подходящим типом системы в конкретно данном случае. Здесь ориентируются на особенности загородного дома или квартиры, а также на предпочтительный уровень воздухообмена

Не оставляют без внимания и также важные критерии, как ожидаемый уровень нагрузки, эксплуатационные условия.

До начала подготовки проектной документации следует определиться с типом вентиляции

Для вентиляции здания подходят три типа установок, отличающихся принципами воздухообмена и используемым оборудованием:

• механическая – приток чистого и отвод загрязненного воздуха осуществляется посредством монтажа специальных вентиляторов;
• естественная – процесс проходит естественным образом (через открытые форточки, окна, щели в дверях и под полом), без вмешательства человека;
• комбинированная – воздухообмен осуществляется посредством забора чистого кислорода из внешнего пространства, а затем он дополняется с частью из жилого пространства.

У определенных собственников квартир, в силу определенных обстоятельств, возникает необходимость в дополнительном отводе загрязненного кислорода посредством модернизации существующей установки. В этом случае потребуется проект автоматизации вентиляции, а это дополнительные финансовые инвестиции, оплачиваемые из кармана домовладельца. Эффективность таких систем в разы выше традиционных.

Проектирование вентиляции: основные этапы

Процесс осуществляется по простой и доступной схеме. Она будет полезной для тех, кто планирует разрабатывать ее самостоятельно.

1. Формирование общей схемы в качестве предварительного ознакомления, доработки и корректировки.

2. Разрабатываются эскизы для каждого помещения, с указанием особенностей размещения необходимого оборудования, коммуникационных решений. Дополнительно подготавливается пояснительная записка с комментариями.

3. Подготавливаются данные по воздухообмену и теплопритоку.
4. Разрабатывается технико-экономические комментарии.
5. На завершающем этапе подготавливается окончательный вариант проекта, который утверждается для последующего монтажа вентиляции.

Только после этого можно приступать непосредственно к выполнению основных работу – монтажу.

Правила составления проекта вентиляции

Полноценная работа вентиляционной системы напрямую зависит от точного вычисления технических параметров и грамотно составленного проекта циркуляции воздушных потоков в доме.

Разработка схемы размещения оборудования и разводки труб дает возможность заложить в проект каналы для вытяжки спертого воздуха. Кроме того, удобно будет отрегулировать высоту потолков в помещениях с учетом дополнительного пространства для прокладки отходящих труб.

Расчет вентиляции и аспирации необходимо проводить еще на этапе архитектурного планирования жилого объекта

Если же проводить монтаж вентиляции при перепланировке/реконструкции здания, нужно специально штробить стены под вентиляционные каналы или устанавливать массивные приставные шахты, которые выглядят совсем не эстетично.

Именно на этапе инженерного проектирования системы воздухообмена определяют базовые технические решения:

• способ распределения воздушных потоков в доме;
• тип вентиляции и вытяжных шахт;
• наличие фильтрационного оборудования.

Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений. Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома

На качество воздуха в жилых и подсобных помещениях влияет много факторов. При разработке проекта вентиляции, кроме конструктивных особенностей частного сооружения, учитывают разные общепринятые стандарты и объективные показатели. Также немаловажную роль в этом процессе играют персональные предпочтения владельца дома и доступный бюджет.

Проектирование вентиляционных систем выполняют по такому плану:

1. На начальном этапе составляют техническое задание.
2. Второй шаг – выбор оптимальной концепции воздухообмена в частном доме.
3. Следующий этап – разработка схемы с расчетом уровня, создаваемого вентиляцией, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
4. Дальше следует подготовка чертежа для утверждения заказчиком.
5. Последний этап – окончательное оформление и сдача готовой схемы вентиляции.

Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования придется демонтировать части строительных конструкций или декоративную отделку. Поэтому фильтры, нагреватели, вентиляторы и другие компоненты системы лучше разместить в специальном техническом помещении.

Это также решит проблему организации эффективной изоляции шума работающей вентиляционной установки.

В процессе разработки проектной документации нужно дополнительно изучить вопросы будущей эксплуатации и обслуживания вентиляционной системы.

Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного.

При разработке схемы вентиляции нужно акцентировать внимание на некоторых технических особенностях:

• объемы вытяжных и приточных воздушных масс должны быть сбалансированными;
• свежий и чистый воздух подается лишь в жилые комнаты, а отработанный – удаляется из подсобных помещений;
• не допускается объединение вытяжки из кухни и санузла в один вентиляционный канал;
• скорость течения воздушного потока в вытяжных трубах и магистральных воздуховодах не должна превышать отметку 6 м/с. На выходе из решетки максимальный показатель — 3 м/с;
• вентиляционные шахты, которые проходят по улице, нужно утеплять изоляционными материалами толщиной не меньше 5 см.

Правильный подход к устройству циркуляции воздушных масс поможет создать благоприятный и комфортный микроклимат в доме.

Проектирование вентиляции: как правильно рассчитать воздухообмен в частном (загородном) доме

Под понятием воздухообмена понимается периодичность смены кислорода в пределах жилого пространства за заданный период времени. Соответствующие нормы четко регламентированы нормативной документацией. Традиционно пользуются 3 способами расчета. В этой статье рассмотрим наиболее доступные методы, подходящие для собственноручной реализации.

Расчет по площади объекта

Для подсчета рассматриваемого параметра, следует ориентироваться на действующие нормы – для объектов жилой недвижимости кислород должен сменяться по 3 м3 ежечасно, из расчета каждый квадратный метр. Например, для комнаты площадью 15 м2 соответствующее значение составит 45 м3/ч. Практически все примеры проектов вентиляции в современных многоквартирных домах, реализованы по данному стандарту.

Расчет по действующим санитарным нормам

Для проектирования системы воздухообмена проще всего воспользоваться действующими гигиеническими стандартами. Данные нормы учитываются при реализации новых домостроений. Учитывая действующие санитарно-гигиенические нормативы, средняя потребность в чистом кислороде для каждого человека составляет не менее 60 м3/ч, если речь идет о помещении, где он находится постоянно.

Величина воздухообмена, м 3/ч, не менее

Потребности в чистом воздухе наиболее полно регламентируются и соответствующим образом представлены в СНиПах 2.04.05-91.

Распределение воздушных масс по кратности

Под понятием кратности подразумевается периодичность смены воздуха в конкретной комнате

Рассматриваемый показатель предполагает учет такого важного показателя, как объем помещения. Для этой цели предусмотрены табличные данные для Жилых зданий (речь идёт о МГСН 3.01-96)

На первом этапе составляется техническое задание для установки. На втором – ТЗ загружается в программу, вводятся данные по параметрам комнаты. На третьем – осуществляется проектирование вентиляции.

Перечень актуальных табличных данных для частных загородных домов, коттеджей и городских квартир:

• ванная – приток чистого кислорода 3 кубометра ежечасно на каждый 1 м2 площади, вытяжка должна обеспечить отвод 25 кубометров грязных масс каждый час;
• санузел – приток – до 3 кубометров чистого воздуха для каждого 1 м2 помещения, вытяжная способность – от 90 м3/ч;
• столовая и кухня – приток до 3 кубометров, при отводе 90 м3/ч;
• гостиная – кратность притока – от 1;
• бытовки – приток – до 3 кубометров, вытяжка с кратностью 1.5.

Перед началом подготовки проектной документации для конкретного дома или определенных ее комнат, важно проанализировать доступную систему. На проектирование вентиляции уходит много времени, а главное – финансовых ресурсов

Для той же кухни может потребоваться только придаточная приточная установка, обеспечивающая внутреннее пространство свежим кислородом.

Итоговые данные должны полностью соответствовать нормам санитарным, пожарным, не говоря уже экономической целесообразности.

Каким образом осуществляется расчет

Если говорить в целом, то изначально осуществляется подсчет объема кислорода для каждых помещений, а затем и для всего дома. Осуществляется это простым образом: перемножается длина, ширина и высоты. Программа позволяет автоматизировать этот процесс.

Формулы по расчету аэродинамических показателей

1. Оптимальный уровень воздухообмена подсчитывается для каждой комнаты. Осуществляется все по простой формуле: L = n*V, где V – объем комнаты или любого помещения, n – кратность обмена кислорода.
2. Данные из п.1 подсчитываются для всех помещений квартиры, причем как по значению вытяжки, так и по притоку. Специализированные программы делают все подсчеты в автоматическом порядке.
3. В идеальном варианте – подготовка технического задания со сбалансированными значениями ∑ Lпр = ∑ Lвыт.

Только после этого осуществляется проектирование системы вентиляции или вручную, или посредством программы.

Расчет системы вентиляции

Проект системы вентиляции, прежде всего, начинается с вычисления производительности системы вентиляции. Для этого определяется достаточный воздухообмен в помещении и его кратность: т.е. сколько необходимо полных замен отработанного воздуха в помещении за единицу времени, 1 час. Для каждого помещения (комнаты) в зависимости от его назначения, на основе предусмотренных государственных требований, вычисляется индивидуальный показатель, а затем результаты суммируются.

К расчетам приступают после создания рабочего чертежа

Для разных комнат требования к кратности воздухообмена отличаются. Например, для жилых комнат, где отсутствует естественная вентиляция на одного человека требуется 60м3/час. В спальнях показатель меньше, т.к. спящему человеку требуется меньше кислорода, 303/час. В расчет берется только то количество людей, которое будет пребывать в комнате постоянно. Т.е. не следует увеличивать показатель для гостиной или кухни потому что к вам иногда приходят гости, и вы принимаете их в этом помещении.

Итак, расчет необходимо произвести по двум показателям: количеству людей и кратности. Считать следует по обеим формулам, а затем ориентироваться на большее значение.

Для вычисления необходимого воздухообмена в комнате (L) по количеству необходимо умножить количество людей(N) на количество потребляемого им воздуха(L_norm)

L=N*L_norm

Для определения того же показателя по кратности, необходимая кратность воздухообмена(n) умножается на объем помещения(V)

L=n*V

В зависимости от назначения комнаты, показатель n составляет:

• для санузла – 7;
• для кухни – от 5 до 10;
• для жилой комнаты – до 2;
• для офиса – до 3.

Сложив отдельные результаты каждой комнаты, получаем общую производительность системы вентиляции.

Важно учитывать этап фильтрации при расчете скорости движения воздуха

Чем меньше размер воздуховода, тем выше скорость движения потока внутри, однако при этом возрастает сопротивление и уровень шума при работе системы. Оптимальной скоростью будет 3-4 м3/час. Воздуховоды большого размера поставляют большее количество воздуха и работают тише, однако спрятать их будет куда сложнее. Сэкономить пространство можно с помощью каналов с прямоугольным сечением, т. к. их высота в два раза меньше ширины, поэтому их еще называют плоскими. Воздуховоды с круглым сечением легче монтируются, имеют лучшие аэродинамические показатели, но при этом займут больше места, а замаскировать их будет сложнее.

Для того, чтобы рассчитать площадь сечения, т. е. размер воздуховодов. Чтобы это определить нужно знать скорость движения воздуха внутри воздуховодного канала, а также объем воздуха, проходящего по воздуховоду за единицу времени. Расчеты производятся по формулам, однако, если вы не сильны в математических операциях, воспользуйтесь онлайн-калькулятором для расчета вентиляции. Вам нужно только ввести свои данные в соответствующие поля, подсчет произойдет автоматически.

Таким же образом можно вычислить необходимое количество диффузоров, вентиляционных решеток, мощности калорифера, и даже ежемесячные затраты электроэнергии.

Такие сервисы помогают облегчить процесс подсчетов, однако все же будет лучше, проект на вентиляцию составит специалист с опытом работы. Ошибки в расчетах приведут к нарушениям работы системы вентиляции, сложности ее ремонта и обслуживания. Неправильно рассчитанная вентиляция может оказаться просто бесполезной, а расчеты и установку придется проводить заново.

Основные принципы проектирования. Расчет теплового баланса помещения

Составление теплового и влажностного баланса для проекта вентиляции и кондиционирования производится общеизвестными методами, здесь должны быть учтены все факторы, влияющие на изменение состояния воздушной среды помещения. Для составления теплового баланса помещения необходимо определить все поступления и потери тепла в помещении. В помещениях различного назначения действуют две основные категории тепловых нагрузок:

• тепловые нагрузки, возникающие снаружи помещения (наружные)
• тепловые нагрузки, возникающие внутри зданий (внутренние).

Наружные тепловые нагрузки

Наружные тепловые нагрузки представлены следующими составляющими:

• Теплопоступления или теплопотери в результате разности температур снаружи и внутри здания через стены, потолки, полы, окна и двери. Разность температур снаружи здания и внутри него летом является положительной, в результате чего имеет место приток тепла снаружи вовнутрь помещения, и наоборот — зимой эта разность является отрицательной и направление потока тепла меняется;
• Теплопоступления от солнечного излучения через застекленные площади; данная нагрузка проявляется в виде ощущаемого тепла. Солнечное излучение всегда создает положительную тепловую нагрузку, как летом, так и зимой. Летом эта нагрузка должна быть компенсирована, а зимой она незначительная и интегрируется с теплом, вырабатываемым установкой искусственного климата.

Наружный вентилируемый воздух и проникающий в помещения воздух (за счет инфильтрации) может иметь также различные свойства, которые, однако, почти всегда контрастируют с метеорологическими требованиями помещений. Летом горячий и влажный (в некоторых широтах наоборот — сухой) наружный воздух существенно влияет на работу установки, охлаждающей и осушающей воздух; зимой холодный и сухой (или наоборот — влажный) наружный воздух должен быть подогрет и увлажнен. И только в промежуточный период между двумя этими временами года наружный воздух может в какой-то мере быть использован в форме бесплатного охлаждения помещений.

Следует отметить, что наружные тепловые нагрузки могут обладать различными свойствами, то есть, могут быть положительными и отрицательными в зависимости от времени года и времени суток.

Внутренние тепловые нагрузки

Внутренние тепловые нагрузки в жилых, офисных или относящихся к сфере обслуживания помещениях слагаются в основном из:

• Тепла, выделяемого людьми;
• Тепла, выделяемого лампами и осветительными приборами, электробытовыми приборами: холодильниками, плитами и т.д. (в жилых помещениях);
• Тепла, выделяемого работающими приборами и оборудованием: компьютерами, печатающими устройствами, фотокопировальными машинами и пр. (в офисных и других помещениях).

В производственных и технологических помещениях различного назначения дополнительными источниками тепловыделений могут быть:

• Нагретое производственное оборудование;
• Горячие материалы, в том числе жидкости и различного рода полуфабрикаты;
• Продукты сгорания и химических реакций.

Все перечисленные внутренние тепловые нагрузки являются всегда положительными, и поэтому в летний период они должны быть устранены, а зимой за их счет снижается нагрузка на установки обогрева.

Основы проектирования

Если всё же владелец решил самостоятельно заняться вопросом составления проекта вентиляционной системы, то необходимо соблюсти ряд требований, среди которых:

• санитарные;
• противопожарные;

эксплуатационные;
строительно-архитектурные.

Проектирование вентиляции начинается с расчёта производительности системы. Первым шагом является определение достаточного воздухообмена и его кратности, что в свою очередь представляет собой количество смен полного объёма воздушной среды в здании за единицу времени (один час). Воздухообмен вычисляется в индивидуальном порядке для каждой комнаты, а затем суммируется. Существуют нормы значений этого параметра для помещений специального назначения.

При расчётах обязательно учитываются нормы проектирования вентиляции, оговоренные в специальной документации. Так, при определении достаточного количество приточного воздуха, следует руководствоваться нормативным документом СНиП 41-01-2003, в соответствии с которым количество воздуха, расходуемое одним человеком, составляет в среднем 60 м3/час. В ночное время человеку требуется меньшее количество кислорода, а значит, значение данного параметра уменьшается вдвое. Но проектирование систем вентиляции всегда лучше выполнять с некоторым запасом.

Расчёт воздухообмена выполняется, исходя из того, сколько людей в среднем пребывают в помещении. Для этого необходимо умножить нормированное значение расхода воздуха на количество человек. Кратность воздухообмена вычисляется следующим образом: объём помещения умножается на коэффициент (нормируемую кратность воздухообмена), который разнится в зависимости от назначения помещения:

• для санузла – 7;
• для кухни – от 5 до 10;
• для жилой комнаты – до 2;
• для офиса – до 3.

Проектирование и монтаж вентиляции не обходятся без определения сечений воздуховодов. При этом потребуется два параметра: рассчитанный ранее воздухообмен, а также средняя скорость движения воздуха. В норме, воздушный поток не должен перемещаться быстрее 0,5 м/с, так как любые значения выше указанного приведут к ощутимому сквозняку.

Нормативно-правовая база для проектирования

При планировке систем вентиляции следует учитывать ряд отечественных и зарубежных нормативно-правовых актов. С основными из них мы сейчас кратко ознакомимся.

Кратких обзор отечественной нормативки

Принудительная вентиляция предполагает использование мощного вентиляционного оборудования, поэтому инженерный проект системы вентиляции определяется с учетом зарезервированных мощностей в плане электроснабжения.

Регламентируется вентиляция в комплексе с системами отопления СНиП 41-01-2003. Это становится возможным благодаря предельно значимому влиянию на тепловой баланс объекта капитального строительства, как возводимого, так и на этапе реконструкции.Дорогое и эффективное оборудование может окупиться всего за три года, но все зависит от расхода воздуха и качества вентиляционной системы

Для возводимых объектов проектирование вентиляционных систем предполагает большое количество технических решений.

Но, это возможно лишь при условии составления планов всех систем, включая отопление, строительство и электроснабжение. В таком случае есть возможность внесения коррективов в параллельно разрабатываемые документы.Владельцы частных домов, установившие вентиляцию в погребах без составления проекта, часто жалуются на недостаточную эффективность системы и ее неправильную работу

Проектирование вентиляционной системы должно выполняться с учетом нормативно-правовых актов.

В список обязательных строительных норм и правил входят следующие документы:

• «Отопление, вентиляция и кондиционирование» – СНиП 41-01-2003;
• «Строительная климатология» – СНиП 23-01-99;
• «Защита от шума» – СНиП 23-03-2003;
•  «Общественные сооружения и здания» – СНиП 2.08.02-89;
• «Пожарная безопасность» – СНиП 21-01-97;
• «Дома жилые одноквартирные» – СНиП 31-02-2001;
• «Производственные здания» – СНиП 31-03-2001;
• «Здания жилые многоквартирные» – СНиП 31-01-2003;
• «Общественные здания» – СНиП 31-05-2003;
• «Складские здания» – СНиП 31-04-2001;
• «Санитарно-эпидемиологические требования» – СанПиН 2.1.2.1002-00.

Изменение проектной документации

При выявлении ошибок в процессе проверки может потребоваться изменение проектной документации или отдельных ее элементов (состава). По требованию ГрК РФ (статья 52, пункт 7) исполнитель обязан внести исправления если во время экспертизы или застройки выявлены несоответствия в параметрах в сравнении с исходными данными. С учетом того же ГрК РФ (статья 48, пункт 15) после внесения правок документ снова отправляется для экспертизы (кроме некоторых исключений, о которых пойдет речь ниже).

Наиболее сложный вариант, когда по результатам проверки проект получил отрицательную оценку после экспертизы. В таком случае имеется два пути:

1. Доказывать правдивость информации. Для этого оформляется заявление в Минрегион РФ или иск в судебный орган. Для защиты интересов необходимо передать «забракованный» проект и доказать, что его содержание соответствует требованиям законодательства.
2. Устранить имеющиеся недочеты самостоятельно или с привлечением эксперта, а после передать документ для повторной экспертизы (если требуется).

Судя по практике, разбирательство в суде может затянуться на долгое время, а жалоба в Минрегион не дает ожидаемых результатов. Чтобы избежать проволочек, лучше внести изменения в проектную документацию на объект, а после передать ее на повторную экспертизу. Но стоит учесть, что на устранение замечаний дается определенный период с возможностью продления (при наличии уважительной причины).

Проектирование естественной вентиляции

Данный метод обеспечения помещений чистым воздухом употребляется с незапамятных времен и сохраняет свою популярность в настоящее время. В этом случае движение воздуха организуется за счет отличия температуры и давления снаружи дома (квартиры) и в помещений.

Воздушное пространство, загрязненный продуктами жизнедеятельности человека, вытягивается наружу через выходные каналы и засасывается вовнутрь проходя через окна, форточки, щели и поры в стенках.

На эффективность работы таковой вентиляции влияют:

• направление ветра,
• температура окружающего воздуха,
• атмосферное давление.

Но, в случае если раньше роль вытяжки игралась печная труба, а щели между бревнами пропускали достаточное количество воздуха, то новейшие технологии строительства предусматривают  фактически полную герметичность внутренних помещений. Исходя из этого нужно проектировать и монтировать дополнительные приточные и вытяжные каналы-воздуховоды. Лишь тогда естественная вентиляция будет работать действенно.

Преимущества и недостатки

Перед тем как более детально разглядывать проектирование по вентиляции с естественной тягой, еще раз остановимся на ее плюсах и минусах.

Положительные качества	Отрицательные качества

Особенности конструирования приточных каналов

Проектирование и расчет вентиляции нужно затевать с приточной системы. Дабы замещение воздуха происходило наиболее действенно, направляться обеспечить входящее движение воздуха со скоростью, равной 0,2 метра в секунду. Для этого употребляются особые входные клапаны.

Обратите внимание! Многие начинающие мастера пренебрегают установкой этого оборудования, уповая на то, что его роль с успехом выполнят окна и форточки. Таковой подход в корне неверен

Во-первых, так очень сильно возрастают потери тепла, во-вторых, нарушается звукоизоляция, в-третьих, в помещение попадает много пыли с улицы.

При проектировании приточных каналов направляться знать, что существуют два типа клапанов:

1. Оконные. Встраиваются конкретно в раму окна (в ней необходимо предварительно выполнить отверстие). Они пропускают достаточное количество внешнего воздуха, снижая скорость входящего потока. При через чур низкой температуре за окном, их возможно закрыть заслонками.
2. Стеновые. Монтируются в стенке между радиатором отопления и подоконником. Конструкцией предусмотрено наличие фильтра и шумопоглотителя. Помимо этого, входящий воздушный поток будет подогреваться. Воздуховод возможно оборудован автоматической заслонкой, регулирующей интенсивность поступления воздуха в зависимости от внешних условий (температуры и влажности).

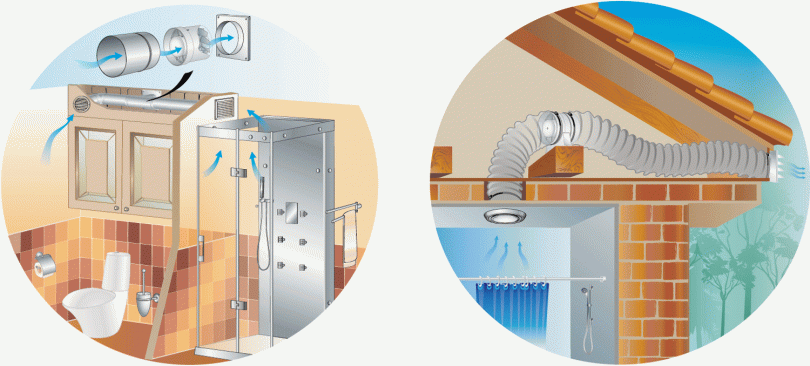

Нюансы обустройства вытяжных воздуховодов

Инструкция по конструированию естественной вентиляции, кроме входящих каналов, предусматривает обязательное наличие вытяжных воздуховодов.

При независимой разработке проекта направляться принимать к сведенью такие особенности:

• выходящие отверстия нужно располагать в сантехническом помещении и кухне, поскольку именно там воздушное пространство загрязняется и увлажняется больше всего,
• конец вытяжной трубы в коттедже должен возвышаться над уровнем крыши на высоту более 0,7 метра, в противном случае перепад давлений будет недостаточным для появления тяги,
• верхний срез вытяжного канала направляться обезопасисть зонтиком, предотвращающим попадание вовнутрь осадков и посторонних предметов,
• вентиляционный канал лучше делать из нержавеющих труб, а не кирпича, поскольку их гладкая внутренняя поверхность содействует появлению хорошей тяг и не формирует сопротивления потоку воздуха.

Основные принципы проектирования вентиляции

Расчеты осуществляются специалистами, учитываются параметры площади, характера и особенностей назначения объекта, количество людей, климатическая зона и пр.

К основным принципам проектирования относят:

1. Внедрение в сеть элементов системы для создания комфортного микроклимата в помещении.
2. Обязательность установки вентиляционных приборов для устранения пыли, газов, компонентов отработки.
3. Учет особых условий. В частности, производственные процессы фармацевтических, электронных компаний связаны с выделением вредных веществ в атмосферу. В этом случае проектирование систем вентиляции подразумевает интеграцию дополнительных узлов в виде мощных кондиционеров, особых фильтров тонкой очистки.
4. Следование инструкции по эксплуатации строений и оборудования. Участки цехов с опасными для здоровья испарениями оснащаются вытяжками для улавливания мелких частиц. Уловители устанавливаются локально и выделяются от общей сети.
5. Встраивание в систему устройств санитарно-гигиеничного контроля.

При проектировании сетей часто применяется система встраивания оборудования для использования тепловой энергии, вырабатываемой приборами. Например, горячий воздух из помещения используется в теплообменниках, холодный идет на охлаждение оборудования.
