Особенности установки розеток на стену из гипсокартона
Отдельно можно остановиться на установке розеток в стену из гипсокартона. Данный материал легко поддается обработке, а значит количество точек электропитания вы можете установить ровно такое, какое вам требуется в данном помещении. Причем это касается не только количества розеток или выключателей, но и места их расположения, его можно делать максимально удобным. Единственное, что необходимо, это соблюдение правил электробезопасности при выборе такого места.
Пластиковые подрозетники
Установка розеток в стене из гипсокартона осуществляется при помощи пластиковых подрозетников. При этом последовательность действий будет следующей:
сверлится дрелью и специальной воронкой отверстие под розетку в гипсокартоне;
к ней подводится питающий провод;
устанавливается подрозетник с его жестким креплением к стене при помощи раствора;
концы проводов продеваются через заглушку подрозетника перед его фиксацией;
провода присоединяются к механизму розетки;
во время соединения оголенных проводов к контактной группе, важно проверить качество зажима, здесь не должно быть люфтов;
сам механизм при помощи винтов крепится к гипсокартонной стене.
Далее все по стандарту. Хотя у большинства современных розеток есть распорные лапки для крепления их в установочной коробке в гнезде, однако на гипсокартонную стену мы вам рекомендует устанавливать розетку на винтовую фиксацию. В этом случае данный тип крепления будет наиболее надежным и долговечным. А если вам потребуется провести обслуживание точки электропитания, то сделать это не составит большого труда.
Что вы думаете по этому поводу?
, нам важно Ваше мнение
Пошаговая инструкция установки блока розеток
Соответственно для выполнения подготовительных мероприятий понадобится строительный инвентарь: уровень, дрель со специальной коронкой и фрезой, шпатель, емкость для разведения строительных смесей. При выполнении монтажных работ будут востребованы совершенно иные инструменты: индикатор, отвертка, нож, пассатижи. Каждый из этапов является важным и нуждается в подробном описании, потому что итогом их завершения должен стать удобный и функциональный блок розеток.
Инструкция по выполнению подготовительных работ и установке подрозетников
Первый, подготовительный этап – установка подрозетников в стену
В качестве примера приводится ситуация, когда обустройство точек электропитания производится на совершенно новом месте, где ранее не были размещены розетки.
- В стене, от распределительной коробки до места будущего расположения электрического коммутационного узла, пробивается штроба для последующей скрытой укладки проводов, либо устраивается кабель-канал для наружной проводки
- Используя строительный уровень, отмечается горизонтальная линия, которая станет «маяком» при установке коробок для розеток, после чего осуществляется разметка ниши
- С помощью дрели со специальной насадкой производится выборка в стене, в которую помещается блок подрозетников
- Оставшееся свободное пространство вокруг изделия замуровывается подготовленной строительной смесью (замазкой, алебастром, шпаклевкой).
После высыхания смеси, первый этап установки можно считать завершенным.
Инструкция по монтажу электрической части
Все мероприятия, связанные с электрическим током, должны начинаться с отключения электроэнергии на участке проведения работ. Это правило обязательно для исполнения, как начинающими электриками, так и опытными специалистами.
- В штробу или кабель-канал укладывается провод, один конец которого выводится в распределительную коробку, второй – в установленный накануне подрозетник
- Блок розеток разбирается, лицевая панель отделяется, а болты на контактах внутренней части послабляются
- Между соответствующими контактами устройств устанавливаются перемычки: светлые провода на фазные клеммы, синие – на нулевые
- Первая из ячеек подключается к проводу, проложенному по стене, после чего внутренняя часть помещается в подрозетник и закрепляется там
- В распределительной коробке производится коммутация с проводами электрической сети, а места соединения тщательно изолируются
- Возобновляется подача электроэнергии, с помощью индикатора проверяется поступление тока на розетки
- Лицевая панель блока устанавливается на место, производится проверка работоспособности через подключение электроприбора.
Заключительным действием является заделывание штробы в стене или закрывание короба кабель-канала крышкой. При подключении с помощью перемычек фазы и нуля образуются шлейфы, а RE проводник коммутируется с розетками путем ответвления.

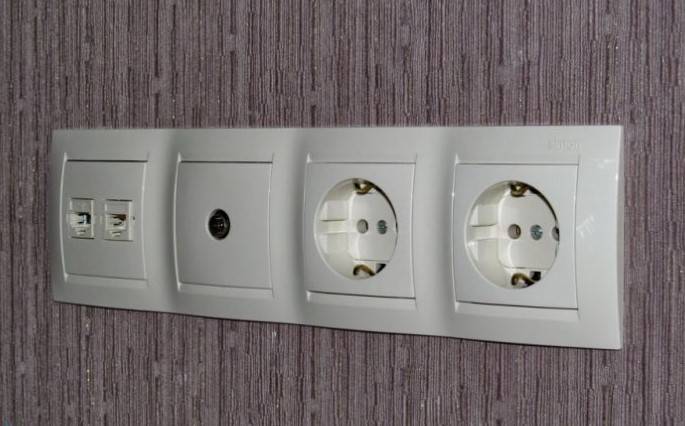

Конечный результат монтажа блока розеток, выполненного своими руками
Схемы подключения розеток
Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:
- Параллельное соединение или подключений звездой.
- Последовательное или шлейфом.
- Смешанное.
Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.
Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.
Рассмотрим каждую схему соединения розеток более подробно.

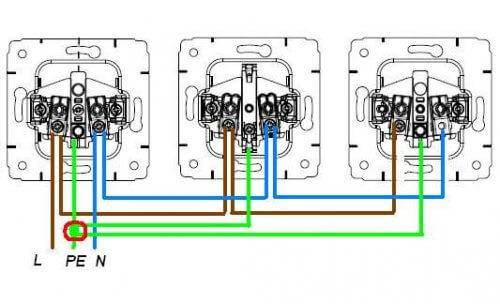

Последовательная схема
Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.
Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.
Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше
Параллельное соединение
Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.
Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.
Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.
Смешанная схема
Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.
Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.
Кольцевое соединение
Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.
Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.
Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.
Инструкция по монтажу
Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.
Выполнение подготовительных работ
Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.
Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.
Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.
Разметка стены
Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.
Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.
Создание штроб
На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.
Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.
Крепление подрозетников
Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.
В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.
Подключение электрики
Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.
Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:
После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.
На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.
Советы и рекомендации
При монтаже подрозетника не лишним будет придерживаться некоторых советов, которые значительно сэкономят силы, время и деньги.
Устанавливайте монтажную коробку после нанесения штукатурки на стену, но обязательно до отделки шпаклевкой и наклеивания обоев. Такой порядок исключит погрешности, не испортит интерьер, а поможет скрыть погрешности локального ремонта.
Проверяйте правильность разметки уровнем, чтобы в последствии не получить косо размещенные розетки. Особенно это актуально для установки розеточных блоков.
Не обязательно пользоваться старыми отверстия при замене розеток и выключателей – достаточно замазать прежний вход.
Если стена слишком тонкая для подрозетника стандартного размера, то рекомендуется устанавливать накладные розетки. В крайнем случае допускается самостоятельное подрезание высоты монтажного стакана.
Приведенные пошаговые фотографии монтажа подрозетника наглядно демонстрируют, что в его установке нет ничего сложного даже для новичка в электротехнике. Если появилась необходимость в подобном ремонте, то смело приступайте к работе, вооружившись описанными выше инструкциями, советами и рекомендациями.
Подключение проводов
Во многих ситуациях весьма удобно подключить контакты к входной части электрической проводки при помощи готовых кусков провода, 20 см длиной. Лучшим образом подходит многожильный провод ПВЗ с концами в виде гильз.
Подсоединение фазы возможно сделать коричневым проводом, а для массы подойдёт синий цвет. Подключение заземления проводится проводом лимонного или жёлто-зелёного тона.
Провод со многими жилами оказывается удобнее и пластичнее вмещающих одну жилу, его получится с лёгкостью уложить, согнуть и проложить в трудно досягаемых участках подрозетника.
Ход работы следующий:
- Требуется подвести заземление;
- Перед монтажом на контакт заземления отдельной розетки требуется подсоединить провод установленной длины. Для первого подрозетника отрезается 15 см, для завершающего 40 см, а промежуточные нужно измерять по месту;
- Все проводки заземления следует подсоединить к единой точке – к земле входного кабеля;
- Здесь получится применить установочную колодку, но многие электромонтёры желают объединить землю привычным скручиванием, которое изолируют термо-усадкой;
- После протягивания заземления, сквозь все пластиковые коробки, нужно укрепить фазу с нолём на отдельных розетках;
- На начальной розетке имеются два контакта в виде пластинок, куда подключается отдельно идущий на фазу и также нулевой провод от вводного кабеля;
- На корпусе имеются два болтика, которые завинчиваются приличным усилием;
Крепеж подрозетников
Благодаря специальным стаканам из пластика, подсоединенных вместе, устанавливаются подрозетниковые блоки. В стену вмазывают раствор из гипса. Соотношение разведения порошковой смеси с водой — 4 к 1.
Порошок разводят малыми фракциями и быстро закладывают в нишу, иначе гипс затвердеет. Обрабатываются раствором также внешние грани с дном подсоединенных стаканов, затем секцию кладут в нишу.
Позицию стаканов в углублении настраивают уровнем, выступы за края недопустимы. Потом края замазываются, плоскость выравнивается.
Подрозетники, углубленные в стене, не выступают за ее границы и не упираются в нее. Но при облицовке штукатуркой, плиткой подрозетник выступает за границы стены на 5-7 мм.
Что понадобится для коммутации схемы?
Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.
Подготовка стен
Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.
Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.
Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.
При монтаже штроб учитывайте несколько важных правил:
- Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
- Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
- Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.
Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.
Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.
Установочные элементы и инструмент
Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:
- распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
- две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
- розетка внутренней установки;
- выключатель внутренней установки с одной клавишей;
- осветительный прибор;
- набор отвёрток (плоская и крестообразная);
- нож или стриппер для снятия изоляции с жил;
- пассатижи с изолированными ручками;
- зажимы или изоляционная лента;
- индикаторная отвёртка.
Для коммутации всей электрической схемы вам ещё понадобится двухжильный провод. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю. Это облегчит коммутирование схемы, не придётся выискивать приборами фазу и ноль, нужно будет просто соединять жилы одинакового цвета.
Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель.
Установка одноклавишного блока
Инструкция:
- При осуществлении монтажных работ по установке одноклавишного устройства, используется 2 подрозетника, которые имеют конструкцию, позволяющую объединить их в один блок. Подрозетники устанавливаются в углубление в стене, со стороны розетки вводится 3-жильный провод, со стороны выключателя 1-жильный.
- Подрозетники фиксируются в углублении с помощью гипсового раствора.
- Когда раствор полностью высохнет, к розетке подключается 3-жильный провод. При этом, следует внимательно отнестись к фазировке этого провода и подсоединить заземление к соответствующей клемме. Фазный же провод необходимо подключить к одной из клемм розетки и вывести на вход выключателя. «Земля» подсоединяется к третьей свободной клемме розетки.
- На выходе выключателя подключается одножильный провод, который будет по штробе направляется к светильнику.
- После того, как провода будут подключены, необходимо установить внутреннюю часть в подрозетники и с помощью винтового раздвижного механизма надёжно закрепить во внутренности подрозетников.
- Затем осуществляется заключительный этап установки такого устройства. Декоративная пластиковая накладка прикручивается к внутренней части с помощью болтов. Со стороны выключателя часто крепление осуществляется посредством защёлки.
Выбор розеточного блока
Розеточный блок выбирают по нескольким критериям.
Число модулей и допустимая мощность
Число розеток и других разъёмов подбирают сообразно тому, сколько приборов планируется включать одновременно. Высокую оценку пользователей получили модульные блоки, позволяющие добавлять или демонтировать разъёмы на своё усмотрение. При подборе мощности суммируют мощности всех одновременно включаемых приборов и добавляют запас в 50–100%.
Производители
Из-за наличия подвижных элементов встраиваемый блок с розетками требователен к качеству изготовления, потому при покупке особенно важно сделать выбор в пользу одного из известных, хорошо зарекомендовавших себя брендов. Такие есть и среди поставщиков недорогой продукции, например, российская компания «Экопласт» и польская GTV. Фирма GTV выпускает встраиваемые розетки в различных конфигурациях
Фирма GTV выпускает встраиваемые розетки в различных конфигурациях
Флагманами же индустрии считаются компании:
- Schulte Elektrotechnik (владелец бренда Evoline, Германия) — изделия этого производителя сконструированы по модульному принципу;
Вертикальный выдвижной блок розеток от Schulte Elektrotechnik пригоден для подключения мультимедийных устройств
- Legrand (Франция) — блоки этой серии примечательны модульной конструкцией. Пользователь сам собирает изделие, устанавливая необходимое для себя количество силовых розеток, USB-портов и HDMI-разъёмов. В Россию компания Legrand поставляет встраиваемые выдвижные розеточные блоки серии DLP. Самые большие имеют 8 розеток. К блоку прилагаются крышки различных цветов — от белого до золотого;
Крышка выдвижного блока «Легранд» откидывается легким нажатием кнопки и автоматически фиксируется в открытом состоянии
- Kondator (Швеция) — компания представила отечественным потребителям серию блоков Smartline PopUp, включающую 3 модели. Все блоки вертикального типа, материал корпуса — алюминий;
Встраиваемые розеточные блоки «Кондатор» выпускаются в вертикальном исполнении
- Simon Connect (Италия) и др.
Прочие критерии
Также принимаются во внимание:
- Класс пыле- и влагозащиты. Для помещений с нормальной относительной влажностью и без пыли подходят блоки с классом IP22 или 33. В пыльных или влажных помещениях (кухня, ванная) устанавливают более дорогие изделия с классом защиты IP44. Это максимально возможное для выдвижных розеточных блоков значение предусматривает защиту от брызг воды и пыли диаметром более 1 мм.
- Размеры. Подбираются из соображений удобства эксплуатации. Если, к примеру, блок предполагается монтировать в кухонный стол, он не должен мешать приготовлению пищи.
- Цвет крышки. Выбирается в соответствии с дизайном интерьера. Производители комплектуют встраиваемые розеточные блоки наборами сменных крышек самых ходовых цветов.
Различные цвета крышек розеточных блоков позволяют подобрать вариант под любой интерьер
- Конструкция. Некоторые модели можно утапливать в столешницу, не вынимая из них вилок электроприборов. Они наиболее практичны.
Блок можно закрыть после подключения приборов, обеспечивая аккуратный внешний вид стола
- Подсветка. Блок с подсветкой легко обнаружить в темноте. Также он может служить ночником.
Подсвечиваемый розеточный блок может служить ночником
- Тип вилки. Для подключения к стационарной розетке блоки комплектуются вилками двух типов: неразборной и разборной. Разборная вилка позволяет нарастить кабель, если стандартной длины (до 3 м) недостаточно.
Монтаж
Монтаж производится строго по разработанной схеме. Начинать нужно с рабочей поверхности, тоесть с фартука. По стене делаются отметки места расположения розетки, в соответствии с проведенной электропроводкой.
Затем перфоратором с круглой насадкой в стене на определенной высоте делаются отверстия, которые нужны для правильного монтажа. В это отверстие монтируется подрозетник и надежно там фиксируется. К подрозетнику подводится кабель и фиксируется согласно правилам подключения. Устанавливаются крышки. Готово, при правильном подключении всё уже должно работать.
Выдвижные модели устанавливаются в отверстие в столешнице. Подключаются такие блоки в установленную заранее розетку за кухонной мебелью.
Сделать проводку на кухне — это совершенно не сложно, при условии наличия подробной схемы проводки. Но если есть сомнения в собственных способностях, то лучше доверить это электрику, который сделает все по стандартам и минимизирует риск возгорания проводки.
Возможные способы подключения
Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.
Шлейф — последовательный метод
При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.
Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.
Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.
Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.
Звезда — параллельное подключение
В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.
Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.
Комбинированный компромисс
При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.
Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.
Что делать с защитным проводом?
Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.
Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).
Монтаж блока розеток своими руками
Все действия по установке группы точек электропитания выполняются в строгой последовательности.
Разметка стен
Выполняют при помощи строительного уровня или линейки с маркером. Будущие каналы должны располагаться только вертикально или только горизонтально. Запрещается делать косые штробы под кладку кабеля
Важно точно разметить места под установку подрозетников. Между их центральными частями должно быть строго 72 см. В противном случае коробки не станут на место
В противном случае коробки не станут на место.
Штробление
Штробление стен под розетки
Подготовку каналов под укладку кабеля можно выполнять перфоратором, шлифмашиной, зубилом с молотком. Каждый мастер подбирает способ под себя в зависимости от наличия у него того или иного инструмента.
Принцип формирования штробы выглядит так:
- По линии разметки болгаркой делается рез с двух сторон. Если мастер работает перфоратором, с шагам 1,5-2 сантиметра вдоль линии делаются отверстия.
- При помощи молотка и зубила лишний бетон выбивается из стены, формируя каналы под укладку проводки.
- Технические выемки под установку подрозетников делают перфоратором с коронкой. Здесь также нарезают бетон, а затем выбивают лишнее зубилом и молотком. При необходимости выбирают глубину выемки. Периодически вставляют подрозетник в бетон, проверяя, насколько его края выступают над плоскостью стены. Нормой считается некоторое углубление элементов внутрь. Позднее лишнее свободное пространство заполнится строительной смесью.
Монтаж подрозетников
Вмонтированные подрозетники должны идти в уровень со стеной
Чтобы установить комплект подрозетников, желательно купить специальные пластиковые стаканы под них. Элементы фиксируют в гнёздах с помощью алебастрового или гипсового раствора. Его готовят из сыпучего материала, смешивая с водой в соотношении 4:1. Консистенция должна иметь вид густой сметаны.
Готовый раствор закладывают в гнездо бетонной стены и, выпустив в технические зазоры стаканов провода, монтируют те в стену
Важно отслеживать ровность установки стаканов при помощи уровня. Недопустимо, если они будут выступать над плоскостью стены. С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока
С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока.
Раствор схватывается примерно за 2-4 часа. Для верности можно дать ему сутки на высыхание.
Особенности установки розеточных блоков в гипсокартоне
Установка розеток в гипсокартон требует аккуратности
Если накладной подрозетник нужно встраивать в стену из гипсокартона, здесь можно приложить меньше трудозатрат. Подрозеточный блок имеет специальные лапки, которые нужно просто прижать к ГКЛ-коробу по бокам. В свою очередь наружный выступ-ободок стакана просто не даст ему провалиться вовнутрь. Если в дальнейшем предполагается облицовка стены плиткой, нужно чтобы элемент выступал над плоскостью стены на толщину облицовочного материала.
На момент формирования гнезда под стаканы желательно не давить сильно на стену, чтобы не сломать её. Гипсокартон — материал относительно хрупкий.
