Бетонные кольца для канализации: виды, маркировка, методы изготовления + обзор производителей

Как проверить размер колец для колодца по ГОСТу

Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое

На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ

Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).

Как проверить размер бетонного кольца для колодца

• В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
• Также в четырех точках, проверяют высоту кольца.

По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.

Какие лучше и как определить качество

Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%.

Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.

Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах

Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.

Какого производителя выбрать

В РФ производством ЖБ колец занимаются около 250 производителей, охватывающих всю территорию страны. Поэтому выезжать за пределы своего региона в поисках дешевизны экономически невыгодно. Сэкономленные средства съест транспортировка. Однако продукция некоторых заводов пользуется особым спросом. Можно выделить:

1. «ВТГ Строй» в Мытищах Московской области, отправляющий свои изделия по всей стране. Особым спросом пользуются их КС 10.9, КС 15.9 и КС 20.9 фальцевые и плоские в комплекте с крышкой и люком. Средняя стоимость — 2,1 тыс. руб.
2. ОАО «Завод строительных промышленных деталей», работающий более 45 лет в Тюмени. Он имеет собственную аккредитованную строительную лабораторию, которая позволяет не только следить за качеством, но и разрабатывать новые технологии.
3. Фирма «Диалог Строй» в Новокузнецке является поставщиком качественных ЖБИ по всей Кемеровской области. Помимо выпуска стандартных конструкций предприятие охотно работает и с заказами по индивидуальным проектам.
4. Компания «ЮгСтройКомплект» в Краснодаре отличается широким ассортиментом и высокой мощностью производства. Цены на ЖБИ начинаются от 1,4 тыс. руб.

Эти производители строго отслеживают технологию производства и гарантируют качество своей продукции.

Что ещё потребуется? Дополнительные элементы

Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.

Для этого применяются:

• Плиты низа – обеспечивают надёжное основание.
• Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
• Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.

Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.

Крышки для колодцев

Наименование	Диаметр Dн, мм	Диаметр Dвн, мм	Толщина H, мм	Объем бетона, куб.м	Вес, тонн
1ПП 15	1680	700	150	0.333	0.69
1ПП 20	2200	700	160	0.608	1.37
1ПП 25	2700	700	180	1.031	2.45
1ПП 25-2	2700	700	180	1.031	2.4
1ПП 8	1000	580	170	0.134	0.33
1ПП15-1	1680	700	150	0.27	0.68
1ПП15-2	1680	700	150	0.27	0.68
1ПП20-1	2200	700	160	0.51	1.38
1ПП20-2	2200	700	160	0.51	1.38
2ПП 15	1680	700	150	0.333	0.69
2ПП 20	2200	1000	160	0.608	1.2
2ПП 20-2	2200	1000	160	0.45	1.2
2ПП 25	2700	700	180	1.031	2.4
2ПП 25-2	2700	700	180	1.031	2.31
2ПП 8	1000	800	170	0.134	0.33
2ПП15-1	1680	700	150	0.27	0.68
2ПП15-2	1680	700	150	0.27	0.68
2ПП20-1	2200	1000	160	0.45	1.2
3ПП 15	1680	1000	150	0.333	0.54
3ПП 15-1	1680	1000	150	0.21	0.53
3ПП 15-2	1680	1000	150	0.21	0.53
3ПП 20	2200	700	160	0.608	1.34
4ПП 20-2	2200	700	160	0.608	1.28
КЦП1.20Н	2200	700	160	0.51	1.28
КЦП1.25Н	2700	700	180	0.92	2.31
КЦП2.25	2700	700	180	0.96	2.40
ПВГ-15	1720	700	140	0.27	0.68
ПВГ-20	2240	700	160	0.57	1.43
ПВГ-25	2740	700	180	0.99	2.48
ПВК-8	1000	400	170	0.06	0.15
ПК-10	1200	700	120	0.09	0.225
ПК-12	1450	700	140	0.18	0.45
ПК-15	1720	700	140	0.27	0.68
ПК-15-10	1720	1000	140	0.21	0.52
ПК-20	2240	700	160	0.54	1.35
ПК-20-10	2240	1000	160	0.5	1.25
ПК-25	2740	700	180	0.96	2.4
ПК-25-15	2740	1500	180	0.74	1.85
ПКБ8	1000	400	170	0.06	0.15
ПКМ8	1000	580	170	0.08	0.19
ПП 10	1160	700	150	0.159	0.25
ПП 13	1410	700	150	0.234	0.44
ПП10-1	1160	700	150	0.1	0.25
ПП10-2	1160	700	150	0.1	0.25
ПП13-1	1410	700	150	0.18	0.45
ПП13-2	1410	700	150	0.18	0.45

Плиты днища

Наименование	Диаметр D, мм	Толщина h, мм	Объем бетона, куб.м	Вес, тонн
ПН 7	840	100	0.12	0.09
ПН10	1500	100	0.18	0.45
ПН15	2000	120	0.38	0.95
ПН20	2500	120	0.59	1.48
ПН25	3000	140	0.98	2.45

Опорные кольца

Наименование	Диаметр D, мм	Диаметр d, мм	Толщина H, мм	Объем бетона, куб.м	Вес, тонн
К-1	840	700	180	0.053	0.13
КО1	900	600	100	0.045	84
КО4	840	580	40	0.02	40
КО6	840	580	70	0.02	0.05

Кольца с крышками

Наименование	Диаметр D, мм	Высота H, мм	Диаметр d, мм	Толщина B, мм	Объем бетона, куб.м	Вес, кг
ПК 10	1160	890	1000	80	0.36	780
ПК 15	1680	890	1520	80	0.61	1400

Разновидности железобетонных модулей

Самые простые стандартные модели производятся без дополнительных креплений. Торец их напоминает гладкий ровный обод как сверху, так и в нижней части.

При укладке ставятся одно на другое и скрепляются металлическими скобами. Область стыка покрывается цементным раствором или сухой ремонтной смесью.

В качестве герметика для колодезных колец можно использовать гидропломбу. Материал состоит из цемента особой марки и кварцевого песка. Быстро застывает и со временем расширяется. Защищает железобетонную магистраль от проникновения сточных вод

После такой обработки система приобретает оптимальную целостность и герметичность. Корректная изоляция в зоне соприкосновения бетонных элементов продлевает эксплуатационный период шахты и почти полностью исключает утечку воды через щели между бетонными элементами.

Несмотря на надежность и прочность, стандартные кольца без замка подходят для установки в регионах со слабой сейсмикой. Сильные сдвижки грунта могут привести к смещению модулей и растрескиванию цемента в зоне стыка

Еврокольца выпускаются с практичным замковым соединением фрезерного типа. В верхней части таких изделий располагаются выступы, а в нижней – глубокие выемки.

При монтаже элементы вставляются друг в друга, обеспечивая таким способом монолитное и крепкое соединение, не требующее дополнительной обработки в стыковочной области.

Приобретая колодезные кольца с торцевым замком, следует очень внимательно следить за их качеством. Плохо отлитые стыковочные части усложнят работу и потребуют применения алмазной резки для устранения погрешностей и недостатков

Это облегчает и ускоряет процесс создания коммуникационной системы и снижает общие финансовые расходы по реализации проекта. Колодезная шахта, сделанная из евроколец с замком, не боится сейсмической активности со сдвигами и сохраняет целостность конструкции даже на очень нестабильных грунтах, склонных к проседанию.

Монолитный стакан – это цельная конструкция из рядового кольца и днища. Используется в местах с повышенными требования к герметичности, например, для канализационных емкостей. Обеспечивает высокий уровень защиты вмещающих грунтов и не позволяет содержимому колодца просочиться в землю или попасть в грунтовые воды.

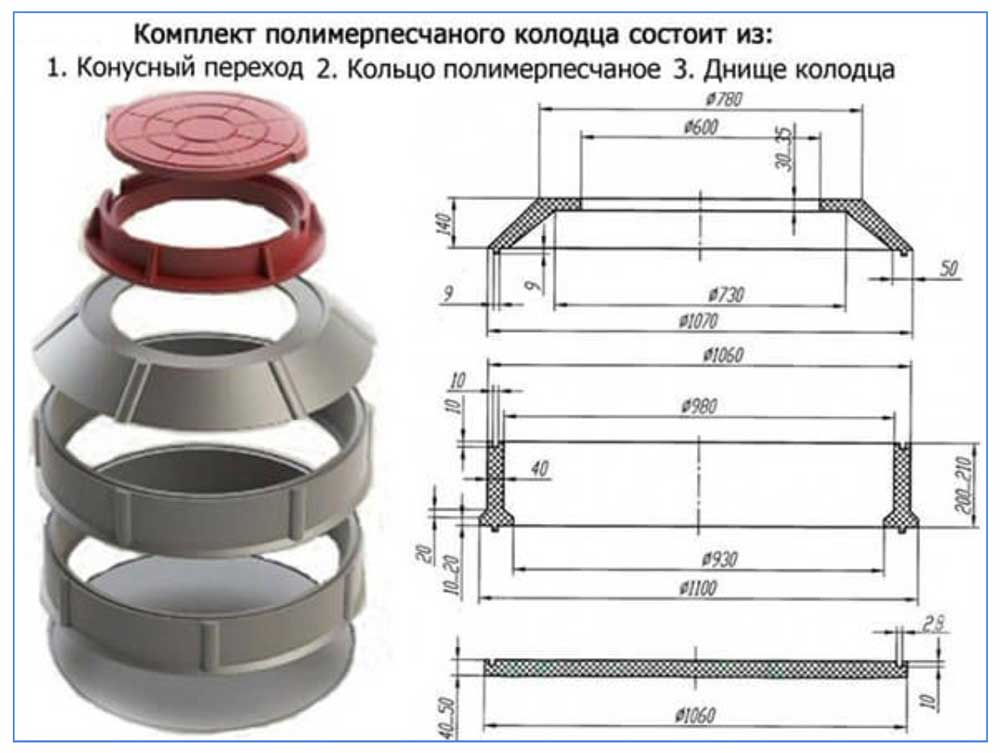

Из чего собирается конструкция

Опорные ЖБ секции для колодцев могут быть комбинацией плиты днища и наборного верха. Но герметичность соединения между ними будет проблематична. Этот шов, находящийся глубже всех, подвергнется наибольшим нагрузкам. Решение: вместо двух изделий взять одно – конструкцию с дном. Имеющее форму стакана, оно становится в шахту первым. Такое днище выдерживает большие нагрузки. Высота – от 300 до 1 000 мм. Маркируются сокращением КЦД, могут быть по торцу плоскими или с фаской.

Выше, одна на другую с герметизацией соединения монтируются стандартные высокие секции (КС). При необходимости вывести конструкцию на нужный уровень их дополняет доборное кольцо, отличающееся невысокой (до 400 мм) секцией (стандартные высоты 100, 150, 300 мм). Доборные детали маркируются по структуре: К (тип), Д (внутренний диаметр, см), В (высота).

Колодезные секции с замком – имеют не гладкий торец, а снабженный фаской (на одном крае углубление, на противоположном – выступ). Такая изготовленная в заводских условиях деталь существенно облегчает монтаж и герметизацию соединения.

В эксплуатации ствол из ЖБИ с замком более устойчив от деформации при боковых нагрузках. Под железобетоном замки имеют металлические закладные части, приваренные к армированному каркасу.

Скобы для крепления, а также пластины с болтами – применяются для соединения ЖБИ. Конструкции с замком нуждаются в дополнительном укреплении на подвижных, промерзающих грунтах.

Особенно опасны для колодца неравномерные нагрузки, которые происходят осенью и весной (низовые слои грунта замерзают своеобразно и оттаивают позже верхних).

Колодцу ходовые скобы нужны для обслуживания и визуального осмотра его состояния. Металлическая ходовая скоба из нержавеющей стали или покрытая пластиком закладывается в изделие при отливке или монтируется после (в предусмотренные монтажные отверстия или высверленные) на дюбели. Устанавливаются они на расстоянии 300 мм друг от друга. Места стыков скоб и стенок трубы заделываются цементом.

Маркировка и процесс производства

Весь процесс изготовления колец для колодцев четко регламентируется отдельными законодательными актами и техническими условиями. ГОСТ 10180 подробно описывает качество и прочностные характеристики бетонной смеси, подходящей для производства модулей.

Колодезные кольца, изготовленные из бетона, не подлежат установке в районах с сейсмической активностью более 8 баллов и в регионах вечной мерзлоты. Для таких сложных эксплуатационных условий требуются несколько иные конструкционно-технические варианты и решения

Стандарт 10060 определяет требования к морозостойкости материала. Необходимый уровень водонепроницаемости отражает документ 12730. Отклонения от норм допускаются в минимальных долях процентов и только по отдельным параметрам.

Технологические особенности заводского изготовления

Для производства колодезного кольца требуются профессиональная бетономешалка, автоматическая виброформа и подъемный кран-балка, рассчитанный на работу с грузами весом от 1 до 2 тонн.

В качестве сырья используется специальная бетонная смесь. В нее входят:

• свежий бездобавочный цемент с хорошим темпом набора прочности;
• крупнозернистый песок с дроблением в 2,0-2,3 Мкр (желательно без либо с минимальным присутствием глиняных комков и пылевидных частиц);
• щебень фракцией 5-10 мм, но не более 5-20 мм;
• техническая вода без примесей;
• суперпластификатор.

Все компоненты в определенной пропорции помещают в специальное оборудование. Оно тщательно вымешивает состав, придавая ему однородную, текучую консистенцию без комков и сгустков.

Промышленные бетономешалки оснащаются трехфазным двигателем, быстро работают, обладают высокой мощностью и за один цикл производят большую партию бетонной смеси

На следующем этапе в формовочную емкость (опалубку) укладывают элементы арматуры из стальной проволоки диаметром 8-12 мм. Этот каркас придает кольцу дополнительную прочность и обеспечивает хорошую устойчивость к сжатию/растяжению во время эксплуатации.

На противоположных сторонах конструкции располагают два вертикальных стержня. Они выполняют функцию ушек и облегчают последующую выемку кольца из формы.

Затем внутрь опалубки заливают подготовленный цементный состав и активируют автоматическую вибрацию. В процессе обработки все пустоты равномерно заполняются, а бетон приобретает необходимую целостность и плотность.

По прошествии суток изделие извлекают из виброформы и перемещают на открытую территорию для выстаивания. Через неделю кольцо приобретает около 50% базовой прочности, а полностью пригодным для использования становится спустя 28 дней.

Как маркируется продукция?

Все железобетонные изделия маркируются общепринятой в государстве буквенно-цифровой аббревиатурой. Это позволяет при покупке быстро определить размер и область применения каждого отдельно взятого элемента.

Литерные сочетания расшифровываются так:

• КС – стеновое кольцо, доступное для размещения в ограниченных пространствах;
• КЛК – модуль для создания водосточных сетей и местных ливневых канализационных систем;
• КО – фундаментальная опора, обеспечивающая стабильность положения колодезного основания;
• КФК – фрагменты для обустройства коллекторных сетей и дренажных коммуникаций;
• КВГ – продукция для монтажа водопроводных колодцев и прокладывания газопровода.

Числовые обозначения рядом с буквами указывают на высоту, толщину, удельный вес и внутренний диаметр кольца. Понимая эти значения, приобрести подходящую железобетонную продукцию не составит никакого труда.

Перед покупкой колец необходимо определиться с их размерами, а также подобрать дополнительное оборудование для монтажа – опору, днище, перекрытие

Виды бетонных колец

Выделяют такие рзновидности:

Кроме стандартных изделий производятся те, у которых есть пазы для сборки.

• Железобетонные. Элементы соединены между собой цементным раствором и скобами из железа.
• Еврокольца. Изделия европейского образца со специальными пазами, благодаря которым элементы надежно сцепляются вместе.

Железобетонные изделия в свою очередь делятся на такие подтипы:

• ремонтные;
• сборные;
• опорные;
• доборные;
• кольца с замком, с дном;
• изделия с крышкой.

По виду конструкции выделяют:

• водозаборные;
• для канализации;
• коллекторы;
• для прокладки коммуникаций под землей, газопровода.

Размеры и объемы

У каждого вида таких изделий есть свои параметры. Параметры изделий выглядят следующим образом:

• Средняя высота: 10—100 см.
• Толщина стенок: 0,7—1,20 см.
• Диаметр изнутри: 70—200 см.
• Вес конструкции: 46—2 300 кг.

Согласно нормам ГОСТа 8020–90, на всех бетонных изделиях должна присутствовать маркировка:

• КЛК — используются для комплектации городских ливневых канализаций и водостока.
• КВГ — изделия, предназначенные для монтажа газопровода и водопроводных колодцев.
• КО (КО 6) — опорное, для фундамента колодца.
• КС (КЦ) — модели стеновые, которые устанавливаются в ограниченных условиях, обозначается, например, так: КЦ 10 10.
• КСД — стеновое кольцо с днищем. КЦД 10 и КЦД 15 в основном используется для обеспечения герметизации колодца, чтобы ограничивать попадание грунтовых вод и стоков. КЦД 7— наименьшая плита днища, которую устанавливают в колодцах с диаметром 7 дм. К такой плите идут модели КС 7 3 и КЦ 7 9.
• КФК — системы дренажные и сети коллекторов.

Посмотреть «ГОСТ 8020-90» или Типичные размеры бетонных колец

Название	Диаметр, D мм	Диаметр, d мм	Высота, h мм	Толщина, мм	Объем бетона, куб. м	Вес, тонн
КС 7 3 (кц 7 3)	840	700	290	70	0.05	0.13
КС 7 9	840	700	890	70	0.05	0.38
КС 10 6	1160	1000	590	80	0.16	0.4
КЦ 15 9	1680	1500	890	90	0.4	1
КС 15 6	1680	1500	590	90	0.265	0.66
КЦ 20 9 (КС 20 9)	2200	2000	890	100	0.59	1.48
КС 20 6	2200	2000	590	100	0.39	0.98
К 7 10	840	700	990	70	0.17	0.42

Также в маркировке колец имеются и цифры. Расшифровка маркировки будет выглядеть следующим образом: КС-10—10. Это означает стеновое кольцо с толщиной стенок 100 и высотой 1000 мм (1 метр). Такие типоразмеры позволяют без труда выбрать изделие для обустройства собственной системы водоснабжения.

Цифры и буквы на самом изделии означают его определенные параметры.

Производство железобетонной конструкции

С помощью железобетонных изделий обустраивают колодцы разного типа: газопроводные, смотровые, канализационные и водопроводные. Для изготовления колец используют жёсткий бетон. Известно несколько технологий производства жб-кольца для колодца:

• Объёмное вибропрессование. Создание конструкции осуществляется путём объёмного вибропрессования бетонных изделий. Обработка происходит в специальных металлических формах, обладающих функцией немедленной распалубки. Использование вибропресса увеличивает скорость изготовления кольца для колодцев. Вибропрессование значительно экономит площадь для совершения необходимых процессов. Применение такой установки сокращает потребность в содержании большого количества обслуживающего персонала. Для качественного производства понадобится всего 2−3 человека.
• Литьевое создание. Устаревшая технология производства. В этом случае рождение железобетонных конструкций осуществляется с помощью металлической опалубки. Специальная форма, называемая металлопластикой, имеет две цилиндрические поверхности: наружная и внутренняя часть. Между ними укладывается бетонная смесь. Когда бетон хорошенько застынет, металлическая опалубка убирается. Использование литьевой технологии возможно только при наличии больших помещений, так как место понадобится не только для создания изделий, но и для их сушки и последующего хранения. Объёмы производства зависят от количества металлоформ.

https://youtube.com/watch?v=NPLgo_RSpXw

Разновидности изделий

Круглая по форме железобетонная конструкция служит надёжным помощником в момент обустройства инженерных коммуникаций. Кольца условно делятся на несколько основных видов:

• водозаборные;
• коллекторы;
• кольца, предназначенные для установки подземной кабельной электросети;
• канализационные и газопроводные бетонные конструкции.

Также на современном рынке можно встретить такие изделия:

• Кольца с перекрытием.
• Устройство с замком или с днищем.
• Вспомогательные. Делаются под заказ. С нестандартными размерами. Используются в экстренных ситуациях, когда обычные кольца не подходят для образования ствола глубины колодца.
• Стеновые. Применимы для сооружения колодца любого вида. Участвуют в формировании горловины создаваемой конструкции.
• Железобетонные. Активно используют во время монтажа системных коммуникаций. Пригодятся в момент возведения водопроводного, сетевого, газопроводного, дренажного или канализационного колодца.

В современных строительных магазинах доступны бетонные конструкции с разными параметрами. Стандартные, максимальные размеры этого изделия выглядят следующим образом: высота — 100 см, внутренний диаметр составляет около 200 см. Удельный вес не более 300 кг. Максимальная толщина стенок — 120 мм.

Достоинства и недостатки

Готовые конструкции, как и любой существующий строительный материал, имеют свои плюсы и минусы. Следует отметить сильные и слабые стороны жб-колец. Каждое из достоинств улучшает работоспособность колодца. Железобетонные изделия обладают такими положительными качествами:

• Жёсткость. Благодаря жёсткости с кольцом можно работать даже на неустойчивом грунте.
• Наличие богатого и широко размерного ряда.
• Бетон хорошо адаптируется в любой среде, поэтому конструкции имеют длительный срок эксплуатации. Изделия могут без перебоя выполнять свои функции на протяжении 100 лет.
• Ускоряют и облегчают процесс обустройства канализации или водопроводной системы.
• Высокое качество и приемлемая стоимость.
• Высокий уровень герметичности. Швы плотно прилегают друг к другу. Это исключает вероятность попадания грунтовых вод внутрь изделия.

Однако у железобетонных изделий имеются свои недостатки. Так, главными минусами этих небольших конструкций считают:

• Отсутствие мобильности. Перенести создаваемую водопроводную конструкцию практически невозможно.
• Вес и габариты изделия также считают недостатком. Для монтажа железобетонных устройств понадобится специальная техника. Её использование требует дополнительных материальных расходов.

Устанавливаемые стандарты

Важным моментом назовем то, что бетонные кольца производятся согласно установленным стандартам ГОСТ 13015-2003 и ГОСТ 8020-90. Некоторые производители используют другие стандарты.

При выборе рассматриваемого строительного материала нужно уделить внимание тому, чтобы производитель соблюдал все установленные стандарты. Они определяют следующие моменты:

1. Показатель прочности.
2. Диаметр и шаг расположения армирующих прутьев.
3. Марку используемого бетона.
4. Показатель проницаемости поверхности.

Если кольца не будут соответствовать установленным стандартам, то срок эксплуатации создаваемой конструкции и ее надежность существенно снижаются.

Общее описание ж/б колец

Принцип производства ж/б колец регламентирует ГОСТ 8020-2016. Назначение конструкций, размер и маркировку объясняет ГОСТ 8020-90.

Кольцо для колодца – это монолитная конструкция, по форме являющаяся полым цилиндром. Производится из тяжелых бетонных смесей наливного типа, разнофракционного щебня, песка и специфических химических добавок.

Армируется металлическим прутком и проволокой для приобретения следующих характеристик:

• повышения сопротивляемости растяжению;
• усиления базовой прочности;
• увеличения устойчивости к сжатию в процессе эксплуатации.

Используется в индустриальном строительстве для создания коллекторов, водоподающих, канализационных и газопроводных коммуникаций. Применяется для прокладывания подземных кабельных, электрических и телефонных сетей.

В частном секторе ж/б кольца используют:

• в сооружении водозаборных шахтных колодцев;
• в обустройстве септиков с разным числом камер;
• в строительстве поглощающих колодцев, коллекторных и смотровых пунктов всех типов канализационных систем.

При наличии качественной гидроизоляции обеспечивает полную герметичность вертикальных шахт и горизонтальных магистралей. Не нуждается в регулярном обслуживании и не теряет со временем специфических качеств и прочностных характеристик.

На монтаж коммуникационной системы из железобетонных колец уходит мало времени. Этот аспект делает продукцию особо привлекательной в глазах оптовых клиентов и частных лиц, занимающихся обустройством удобных условий проживания в собственных домах и на приусадебных участках

Полимерные кольца для канализации

На строительном рынке реализуют еще один вид колец большого диаметра, из которых можно собирать канализационные колодцы, их изготавливают из композита, состоящего из полимера и песка. Полимерпесчаные кольца в отличие от бетонных имеют следующие особенности:

• Вес одного элемента диаметром 1 м – около 45 кг, поэтому их легко загружать, транспортировать и собирать.
• Полимерпесчаные изделия устойчивы к коррозии и большинству агрессивных химических веществ, система канализации из них не нуждаются в гидроизоляции.
• Устойчивы к высоким и низким температурам в широком диапазоне, их перепадам.
• Монтаж колец канализации на замковое соединение шип в паз предотвращает смещение элементов и обеспечивает высокую герметизацию.
• Срок их службы, в отличие от бетонных аналогов, по словам производителей достигает 100 лет.
• Основной недостаток изделий – непомерно высокая цена, ограничивающая сферу их применения.
• Также вследствие низкого веса при строительстве колодцев из вкопанных полимерпесчаных сегментов их лучше закопать цементно-песчаной смесью – она при застывании создаст жесткий тяжелый каркас, правда еще больше повысит стоимость всей конструкции.

Рис. 10 Размеры и конструкция колодезных пластиковых колец для обустройства канализации

<center>

</center>

Виды и размеры полимерных колец

Наиболее ходовые внутренние диаметры стенового полимерпесчаного элемента канализации – 750, 1000 и 1500 мм, его стандартная высота 200 мм, реже встречаются более высокие кольца в 250 мм. Сборные колодцы комплектуются дном толщиной до 50 мм и конусообразными верхними плитами высотой от 80 до 150 мм, имеющими центральный круглый люк, закрывающийся полимерной крышкой.

Возможно будет интересно узнать про охранную зону водопровода и канализации

Монтаж канализационных колодцев из полимерных материалов

Благодаря малому весу монтаж дренажного полимерпесчаного колодца отнимает незначительное количество времени, основные трудозатраты идут на выкапывание ямы.  При обустройстве септика сборку дополнительного дренажного колодца проводят в следующем порядке:

• Выкапывают яму нужной глубины механизированным или ручным способом, контролируя вертикальность стенок отвесом с грузом.
• Перед тем, как установить кольца, на дно ямы засыпают песок и щебень общей толщиной около 700 мм, затем приступают к монтажу.
• Один человек опускается в шахту, а второй подает ему на веревке кольца, вес которых не превышает 45 кг. После полной замковой сборки всей конструкции, сверху устанавливается конусообразная плита с люком для установки крышки, отверстие для сливной трубы может быть прорезано снаружи или изнутри колодца болгаркой с диском по металлу или бетону.
• По окончании работ свободное пространство между ямой и полимерпесчаными кольцами засыпают цементно-песчаной смесью в соотношении 1:4 или 1:5 (зависит от марки цемента).

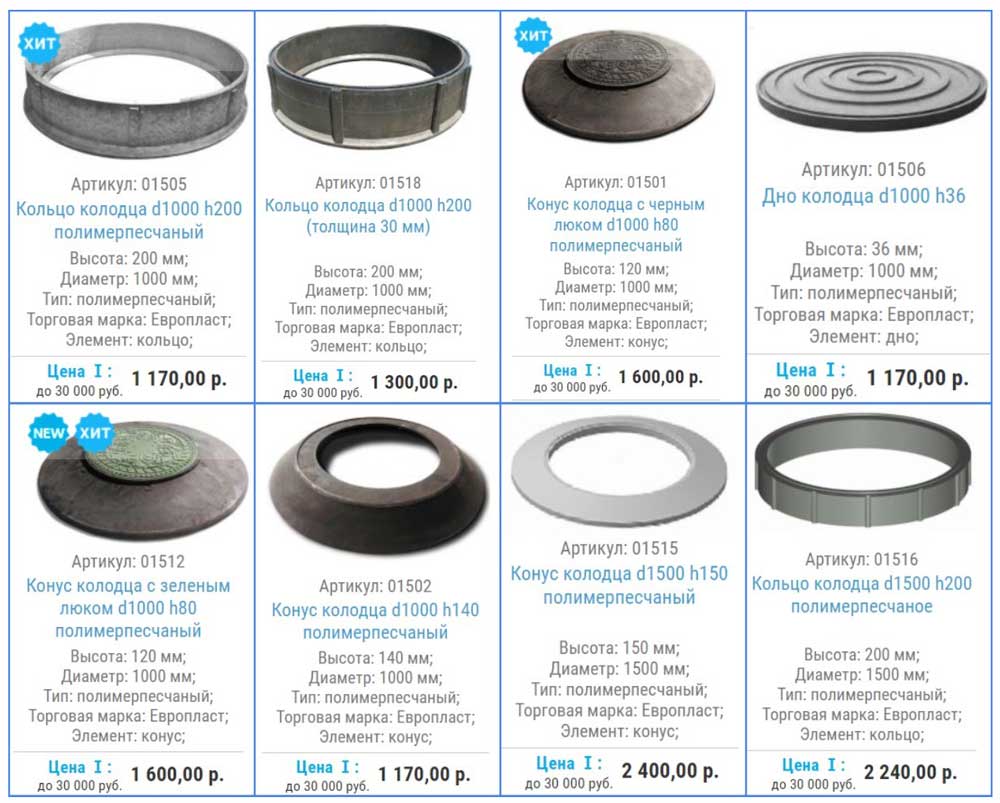

Рис. 11 Прайс-лист 2019 г на полимерпесчаные модули

Для монтажа дренажного канализационного колодца своими руками большинство домовладельцев используют бетонные кольца разных размеров, накрывая всю конструкцию плитой с люком и полимерной крышкой. Альтернатива бетонным изделиям – установка колец из полимерпесчаника, однако из-за их высокой стоимости, малого веса, ослабляющего замковые соединения, товар не пользуется широким спросом у рядового потребителя и редко применяется для устройства дренажных канализационных колодцев.

• https://septikexpert.com/vidy-kanalizacii/komplektuyushhie/kolca-betonnye/
• https://obetone.com/izdeliya-iz-betona/betonnye-kolca-septika.html
• https://vodakanazer.ru/kanalizaciya/septik/kolca-dlya-septika.html
• https://montagtrub.ru/kolcza-dlya-kanalizaczii-vidy-montage/

Изготовление армирующего каркаса

Использование армирования позволяет уменьшить толщину кольца, а следовательно и его вес. При этом прочностные характеристики изделия и срок его эксплуатации увеличиваются.

Для армирующего каркаса потребуется:

• стальные стержни диаметром 8-10 мм (10 штук);
• стальная проволока диаметром 8-10 мм (около 5 м);
• тонкая проволока.

Высчитываем длину каркаса. Для этого вспоминаем формулу расчета длины окружности: число Пи (равное 3,14, округляем до 3) надо умножить на диаметр. Диаметр окружности берем равный 104 см, чтобы каркас проходил посередине бетонного кольца.

Умножаем это число на 3, получаем 312 см. Делим это число на 10, получаем при 31,2 см. Округляем до 31 см. Итак, раскладываем стальные стержни на ровной поверхности на расстоянии 31 см друг от друга.

Далее привариваем к ним куски проволоки длиной 315-318 см через 160 мм. Проволоку берем чуть длиннее рассчитанной длины каркаса, чтобы при свертывании заготовки в кольцо, можно было сварить ее концы или скрутить.

Из стальной толстой проволоки вручную изгибаем монтажные петли и привариваем их к каркасу (можно прикрутить тонкой проволокой). Все, каркас готов. Если нет сварочного аппарата, то все элементы каркаса можно скрутить тонкой проволокой.

Проволочный каркас для армирования железобетонного кольца на рис. Б состоит стальных стержней, колец и четырех петель, приваренных к проволоке. На рис. А бетонное кольцо без каркаса с отверстиями вместо проушин для подъема . Для усиления прокладывается только одно проволочное кольцо сверху отверстий (+)

Плюсы и минусы

Железобетонные конструкции давно занимают лидирующее положение на рынке стройматериалов, но и при их использовании покупатель должен быть готов к столкновению с некоторыми трудностями. При сравнении с аналогичной продукцией, выполненной из других материалов (пластик, полимерные смеси), можно выделить неоспоримые преимущества:

• пригодность для любых типов сооружений;
• доступность цен;
• большой выбор размерных моделей;
• долговечность и прочность, обеспеченные использованием тяжелого армированного бетона марок 200-500;
• жесткость конструкции, которую можно устанавливать и на нестабильных грунтах;
• простота и скорость монтажа;
• возможность изготовлять комплектующие на месте работ своими руками;
• надежная защита от сезонного вспучивания грунта и от попадания в систему грунтовых вод.

Железобетонные конструкции.

К недостаткам относятся:

• трудности транспортировки;
• габариты и вес, которые требуют при установке использования специальной техники;
• отсутствие мобильности (установленный колодец перенести крайне проблематично).

Общие характеристики

                Наружная
канализационная система
невозможна без колодцев, коллекторов и прочих резервуаров, выполняющих
различные функции. Обычно для создания подобных сооружений используются железобетонные кольца для канализации,
которые выпускаются специально для этих целей.
Они должны соответствовать общим требованиям:

• устойчивость к воздействию влаги;
• отсутствие выбоин, пустот, неровностей или иных изъянов поверхности;
• соответствие требованиям ГОСТ, полная совместимость друг с другом и с доборными элементами — днищем, крышкой и т.п.

Основным качеством, которым
должны обладать канализационные
кольца, является устойчивость к воздействию влаги. Обычный бетон, который используется
для стандартных строительных ЖБИ,
в данном случае не годится. Используется специальный материал, с
пластифицирующими и гидрофобными добавками. Цвет изделий должен быть
светло-серым, свидетельствующим об отсутствии влаги.
