Мини-гидроэлектростанция своими руками
Построить водяную станцию для получения электроэнергии можно самостоятельно. Для частного дома достаточно двадцати киловатт в сутки. С таким значением справится даже мини-ГЭС, собранная своими руками. Но при этом следует помнить, что данный процесс характеризуется рядом особенностей:
- Точные расчеты провести достаточно трудно.
- Размеры, толщина элементов выбирается «на глаз», только опытным путем.
- Самодельные сооружения не имеют защитных элементов, что приводит к частым поломкам и связанным с этим затратам.
Поэтому если нет опыта и определенных знаний в данной сфере, лучше отказаться от идеи подобного рода. Дешевле может оказаться приобретение уже готовой станции.
Если все же решаетесь делать все своими руками, то начинать необходимо с измерения скорости потока воды в реке. Ведь от этого зависит мощность, которую можно получить. Если скорость будет меньше одного метра в секунду, то строительство мини-гидроэлектростанции в данном месте не оправдает себя.
Еще один этап, который нельзя опускать – это расчеты. Необходимо тщательно рассчитать размер затрат, которые уйдут на строительство станции. В результате может оказаться, что гидроэлектростанция – не лучший вариант
Тогда стоит обратить внимание на другие виды альтернативной электроэнергии
Мини-гидроэлектростанция может стать оптимальным решением в вопросе экономии затрат на электроэнергию. Для ее строительства необходимо наличие реки недалеко от дома. В зависимости от желаемых характеристик можно подобрать подходящий вариант ГЭС. При правильном подходе выполнить подобное сооружение можно даже своими руками.
Сегодня покажем самодельную мини гидроэлектростанцию на малой реке. Эта гэс работает надежно. Чтобы создать перепад уровня воды, создана дамба. При этом река не перегорожена полностью. Основной поток уходит в сторону. Рыба и прочая живность могут спокойно перемещаться по ней. Под дамбой установлена труба, на выходе закреплена самодельная турбина. Поток воды малой речки, проходя через трубу, раскручивают эту турбину, передавая крутящий момент генератору.
Поначалу использовали водяные колеса, но, как показала практика, кпд у них ниже и мощность примерно вдвое меньше.
Сейчас перекроем воду в трубе, чтобы показать, как устроена турбина. Держится на двух подшипниках из дерева. Упорная шайба удерживает колесо бокового смещения.
На выходе трубы, чтобы направлять поток воды на лопатке, сделан своеобразный кожух из транспортерной и резиновой ленты, которая использовалась в шахте. Путём подбора установлено, что такая форма лопаток оптимальная.
Когда лопатки под большим углом, мощностью только уменьшилась. Чтобы они не отрывались и они не трескались вот вибрации, прикрутили, проложив резину.
Крутящий момент на генератор передается через вал, собранный из труб. На изгибах установлены гранаты от автомобиля ваз. В других местах нехитрые соединения.
Всё это держится на деревянных подшипниках, при регулярном смазывании работают уже не один год. Под навесом неподалеку установлен генератор. На валу большой шкив комбайна. Но генератор меньшего размера. Это позволяет повысить обороты, что необходимо для эффективной его работы. При желании ремень можно перекинуть на циркулярную пилу. Мощности водяной турбины вполне достаточно.
РАЗНОВИДНОСТИ МИНИ-ГИДРОЭЛЕКТРОСТАНЦИЙ
Существует большое количество разнообразных вариаций мини-ГЭС, каждая из которых имеет свои преимущества, особенности и недостатки. Выделяют следующие виды этих устройств:
- гирляндную;
- пропеллерную;
- ротор Дарье;
- водяное колесо с лопастями.
Гирляндная ГЭС состоит из троса, на котором закреплены роторы. Такой трос перетягивают через реку и погружают в воду. Поток воды в реке начинает вращать роторы, которые в свою очередь крутят трос, на одном конце которого расположен подшипник, а на втором – генератор.
Следующий вид – это водяное колесо с лопастями. Его устанавливают перпендикулярно водной глади, погружая меньше чем наполовину. Поскольку поток воды воздействует на колесо, оно вращается, и заставляет крутиться генератор для мини-ГЭС, на котором закреплено это колесо.
Что касается пропеллерной ГЭС, то представляет она собой ветряк, расположенный под водой с вертикальным ротором. Ширина лопастей у такого ветряка не превышает 2 сантиметров. Подобной ширины для воды хватает, ведь именно такой номинал позволяет производить максимальное количество электроэнергии при минимальном сопротивлении. Правда, эта ширина оптимальна только для скорости потока до 2 метров в секунду.
Что касается других условий, то параметры лопастей ротора рассчитывают отдельно. А ротор Дарье является вертикально расположенным ротором, действует который по принципу перепада давления. Все происходит аналогично с крылом самолета, на который воздействует подъемная сила.
ПРЕИМУЩЕСТВА И НЕДОСТАТКИ
Если рассматривать гирляндную ГЭС, то у нее имеется ряд очевидных недочетов. Во-первых, длинный трос, используемый в конструкции, представляет опасность для окружающих. Также большую опасность представляют скрытые под водой роторы. Ну а вдобавок, стоит отметить низкие показатели КПД и большую материалоемкость.
Что касается недостатков ротора Дарье, то чтобы устройство начало вырабатывать электроэнергию, его нужно предварительно раскрутить. Правда, при этом отбор мощности производится прямо над водой, так что как бы ни изменился поток воды, генератор будет вырабатывать электричество.
Все вышеперечисленное является факторами, которые делают более популярными гидротурбину для мини-ГЭС и водяные колеса. Если рассматривать ручное сооружение подобных устройств, то они не так уж и сложны. А в добавок, при минимальных затратах такие мини-ГЭС способны выдавать максимальные показатели КПД. Так что критерии популярности очевидны.
Принцип действия
Принцип действия микро — ГЭС аналогичен действию больших и малых гидроэлектростанций. Разница заключается лишь в мощности установленного оборудования и количества вырабатываемой электрической энергии.
Производство электрического тока осуществляет генератор, вращательное движение ротора которому, передается с гидравлической турбины.
Для того, чтобы турбина пришла во вращательное движение, создается напор воды, на водоеме, где установлена мини ГЭС. Это может быть напор, создаваемый естественным течением водных масс, либо создаваемый путем строительства плотины или иного технического сооружения. В определенных случаях, могут быть использованы оба способа создания напора одновременно.
Под действием напора, потоки воды устремляются в требуемом направлении, в створе их движения монтируется турбина, на лопасти которой и поступает энергия движущихся водных масс. Эта кинетическая энергия воды, преобразуется турбиной, во вращательное движение, которое посредством механической передачи (редуктор) и передается на вал генератора.
Источником энергии могут служить:
- реки различных размеров и интенсивности течения и ручьи,
- перепады высот на водосбросах водоемов различного назначения;
- технологические водотоки;
- перепады высот на трубопроводах различного назначения.
В зависимости от вида используемого оборудования и способа его установки, принцип работы гидроэлектростанции, может различаться. Это могут быть следующие варианты:
- Принцип «водяного колеса» – при этом варианте, приемное колесо частично погружается в воду параллельное ее поверхности. Водные потоки, перемещаясь по естественному руслу, давят на лопасти, размещенные на колесе, и приводят его во вращение. Колесо, в свою очередь, посредством редуктора и прочих механических устройств, создает вращательное движение генератора.
- Конструкция в виде гирлянды – с противоположных берегов монтируется трос, на котором установлены специальные роторы. Вода, перемещаясь вращает роторы, вращательное движение которых передается на трос. Трос вращаясь, передает вращательное движение на генератор, установленный на берегу.
- С использованием ротора Дарье – в принцип работы турбины, заложено использование разности давлений на лопастях ротора.
- С использованием принципа пропеллера – лопасти устройства помещены в воду и под воздействие воды приходят во вращательное движение, которое и передается на вал генератора, вырабатывающего электрический ток.
Преимущества использования микро — ГЭС:
- Отсутствует необходимость в изменении естественного ландшафта местности;
- На качество воду не оказывается стороннее воздействие, она сохраняет свои свойства;
- Не зависимость от воздействия природных явлений;
- Возможность использования в круглогодичном цикле работы;
- Нет необходимости в строительстве дорогостоящих гидротехнических сооружений.
Что такое мини ГЭС
Для начала определимся с принципом работы и типами небольших ГЭС. Течение реки или падающий водный поток вращает лопасти турбины и гидропровод, который соединен с электрогенератором ‑ последний и вырабатывает электроэнергию. Современные компактные ГЭС имеют автоматическое управление с возможностью мгновенного перехода на ручной режим в случае аварийной ситуации. Конструкции современных заводских ГЭС позволяют свести к минимуму производство строительных работ при монтаже оборудования.
Виды мини гидроэлектростанций
К мини электростанциям относятся генерирующие устройства мощностью от 1 до 3000 кВт. Принципиально ТЭС состоит из:
- турбины (водозаборного устройства);
- генерирующего блока; системы управления.
- системы управления.
- Русловые. Такие станции строятся на небольших равнинных реках с водохранилищами.
- Горные. Стационарные станции, которые используют энергию быстрого горного течения.
- Промышленные. Станции, использующие перепады потока воды на промпредприятиях.
- Мобильные. Станции, использующие для водного потока армированные рукава.
Плотинные типы станций отличаются высокой мощностью, но строительство плотины обходится дорого, да и без разрешений в этом случае не обойтись. Связываться с чиновниками в нашей стране – не просто усложнить себе жизнь, а ставить под сомнение реализацию самых благих намерений, поэтому откажемся от этой затеи сразу.
Как работает мини ГЭС
Принципиальную схему работы ГЭС можно выбрать из нескольких вариантов:
- Гирляндная ГЭС. С одного берега реки на другой под водой проложен трос с нанизанными на него роторами. Течение вращает роторы и, соответственно, сам трос. Один конец троса в подшипнике, другой соединен с генератором.
- Пропеллер. Подводная конструкция, напоминающая ветряк с узкими лопастями и вертикальным ротором. Лопасть шириной всего 20 мм при большой скорости вращения обеспечит минимальное сопротивление. Лопасть такой ширины выбирается при скорости потока 0,8–2, 0 м в сек.
- Водяное колесо. Колесо с лопастями, частично погруженное в поток, и расположенное под прямым углом к поверхности воды. Поток воды давит на лопасти, вращая колесо.
- Ротор Дарье. Вертикальный ротор со сложными поверхностями лопастей. Жидкость, обтекая лопасти, создает разное давление, за счет чего происходит вращение.
На фото мини ГЭС на основе водяного колеса
Оценка потенциальной мощности мини ГЭС
До строительства мини гидроэлектростанции своими руками нужно определить мощность, на которую можно рассчитывать. Существует справочное соотношение между скоростью потока воды и мощностью, которая может сниматься с вала в кВт при диаметре винта 1 м.
Скорость потока определяется замером времени, за которое щепка, брошенная в воду, пройдет определенное расстояние. Сделав несложные расчеты, получим скорость потока в метрах в секунду. Если в данном случае скорость менее 1 м/сек, то строительство ГЭС будет экономически нецелесообразно.
Трудности согласования
Однако, зажечь одну свечу, образно говоря, это одно, а вот зажечь тысячи, дать людям свет, как то сделал Прометей, это совсем иное дело. Компактная гидроэлектростанция как источник электричества своим появлением в обыденном применении может нарушить устоявшуюся картину и состояние дел.
Крупнейшие монополии привыкли, что именно они производят электроэнергию для малых поселений, сбытовые дочерние структуры привыкли получать деньги за доставку товара – КВт\час потребителю. Куда в эту схему вписать мини — ГЭС? Да еще не подконтрольную монополистам? Сразу скажу, что согласовать такой проект с местными властями в России будет непросто, как впрочем, и всякое иное новое дело. Но результат стоит затраченных усилий.
В целом под компактной (мини) гидроэлектростанцией подразумевается такая станция, что выдает мощность до 100 квт. Народные умельцы, работая руками и головой, могут достаточно легко соорудить сию полезную штуку у себя в поселке или деревне, даже в частном домовладении. Но только если имеются соответствующие природные условия и желание что-то создать НОВОЕ, сэкономить денег, то есть в будущем меньше платить за электричество.
Если вы посмотрите видео, или фото некоторых мини- ГЭС, то увидите, что подчас они выглядят весьма странно. Но ведь для современников Леонардо Да Винчи его махолеты с огромными крыльями тоже казались по меньшей мере странными, а своими дерзкими опытами и идеями великий итальянец и вовсе наводил ужас на многих людей своего времени. Ну и что? Людей тех мы не помним. А чертежи и творения Леонардо будут жить в веках. Стройте мини-ГЭС своими руками, экспериментируйте, дерзайте! Природа и потомки скажут вам лишь «Спасибо»!
Михаил Берсенев
В Таджикистане тоже есть умельцы, не хуже индийских:
https://youtube.com/watch?v=uChNzJ2d3Jo
Конструкция водородного генератора
Для постройки генераторов водорода своими руками обычно берут в качестве основы классическую схему установки Брауна. Такой электролизёр средней мощности состоит из группы ячеек, каждая из которых содержит группу пластинчатых электродов. Мощность установки определяется общей площадью поверхности пластинчатых электродов.
Ячейки помещаются внутрь ёмкости, хорошо изолированной от внешней среды. На корпус резервуара выводятся патрубки для подключения водяной магистрали, вывода водорода, а также контактная панель подключения электричества.

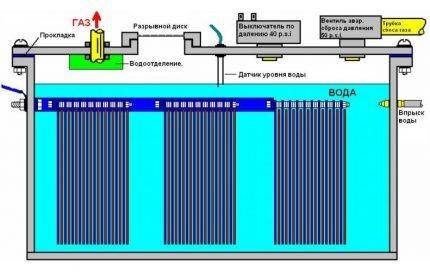

Аппарат генерации водорода, спроектированный по схеме Брауна. По всем расчётам эта установка вполне должна обеспечить домашнее хозяйство теплом и светом. Другой вопрос – какие габариты и мощности позволят это сделать (+)
Схема генератора Брауна, кроме всего прочего, предусматривает наличие водяного затвора и обратного клапана. За счёт этих элементов организуется защита установки от обратного хода водорода. По такой схеме теоретически не исключается сборка водородной установки, к примеру, для организации отопления загородного дома.
Технические характеристики заводских микро-ГЭС
Каких-то общепринятых стандартов, жёстко регламентирующих границу между микро-ГЭС и мини-ГЭС, не существует. Определяющим параметром микро-ГЭС для частника будет производительность до 5 кВт. Однако расход воды чрезвычайно сильно сказывается на эффективности работы всей энергосистемы в целом.

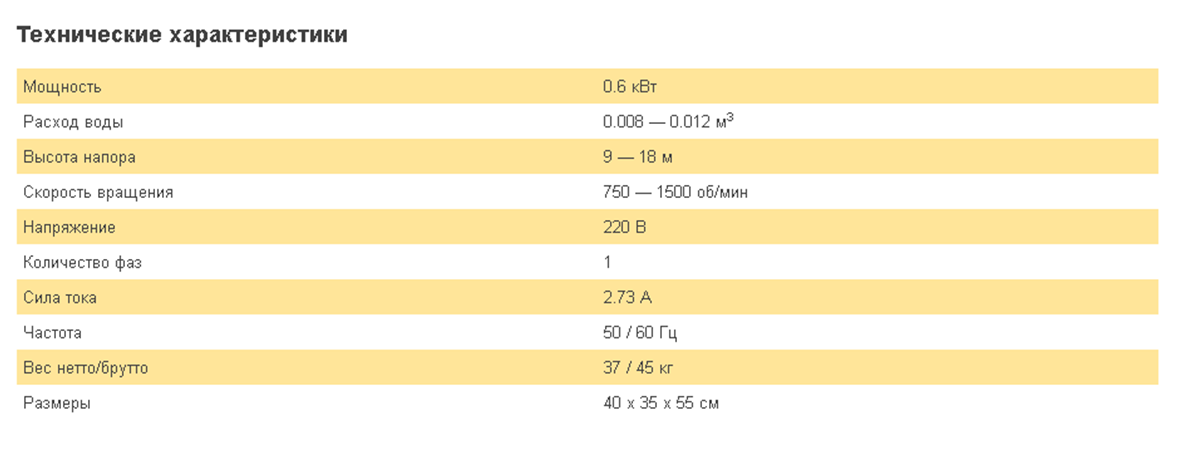

Мощность самых дешёвых микро-ГЭС начинается от 0,6 кВт при цене 39 т.р.
Но 600 ватт это всё таки маловато для частного дома. Начинать надо от 1-1,5 кВт, и вот три устройства разных конструкции, с более высокой производительностью:

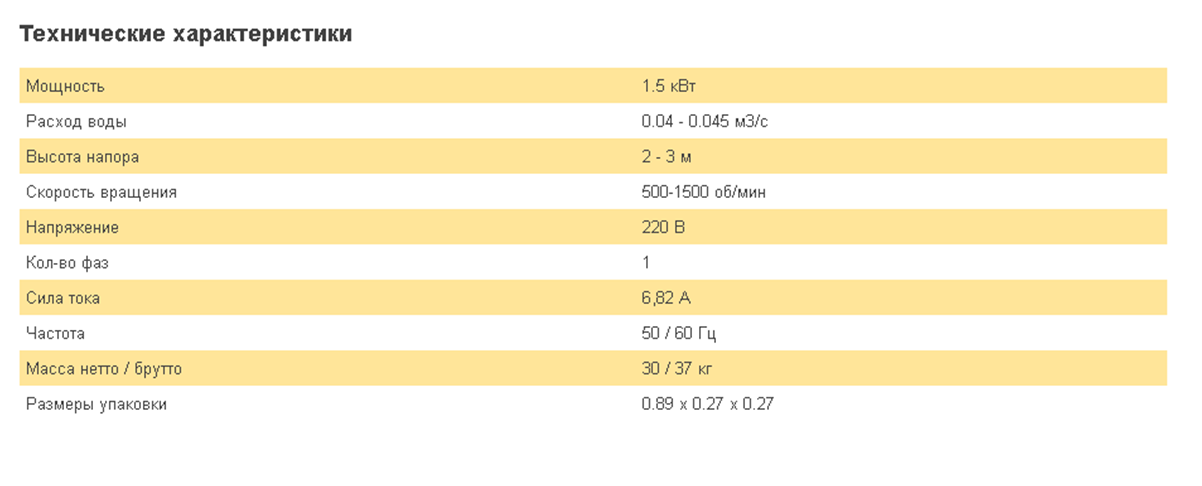

1.С турбиной Каплана цена 57 т.р.

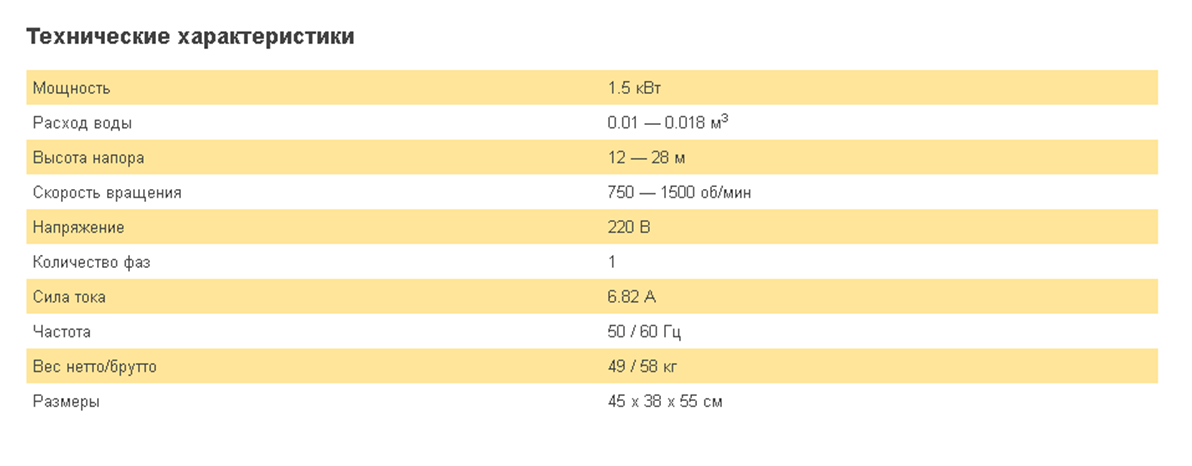

2.С турбиной Тюрго, аналогичной стоимости.
3.С трубчатой турбиной и ценой 129,5 т.р.
Даже при беглом сравнении, микро-ГЭС с трубчатой турбиной дороже на 120%. Причину такого несоответствия можно увидеть, если сравнить несколько устройств в таблице:
| Мощность, кВт | Расход, л/с | Высота, м | Масса, кг | Цена, т.р. | ||
| Турбина Тюрго | 1,5 | 10-18 | 12-28 | 49 | 57,3 | Все параметры генерируемого электричества, для одинаковых по мощности устройств совпадают: 220 вольт, 1 фаза, частота 50/60 Гц. Производитель из Новосибирска |
| Турбина Тюрго | 3 | 11-13 | 15-30 | 72 | 68 | |
| Турбина Каплана | 1,5 | 40-45 | 2-3 | 30 | 57,3 | |
| Турбина Каплана | 3 | 90-150 | 3-6 | 85 | 68 | |
| Трубчатая турбина | 1,5 | 40-45 | 5-10 | Нет данных | 129,5 | |
| Трубчатая турбина | 3 | 90-140 | 5-10 | 138 | ||
| «Шар-булак» | 1,7 | 20 | 6-7 | ≈105 т.р. | 220 V/ 50 Гц/ синусоида производится в Бишкеке |

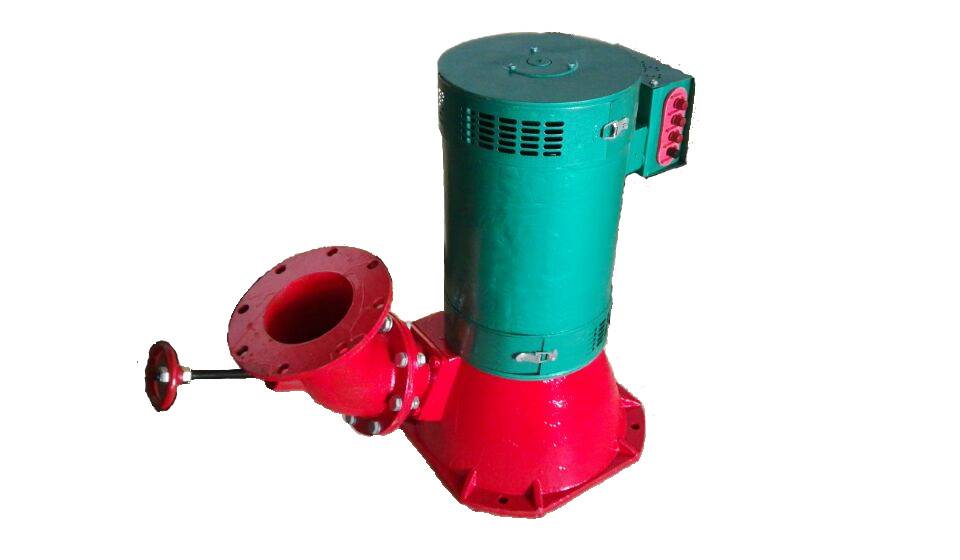

Турбина Тюрго
Микро-ГЭС изготовленные в промышленных условиях, априори будут надёжнее собранных кустарно. Можно взять за образец заводскую модель, и просто скопировать её. Такой подход принесёт моральное удовлетворение, но обойдётся дороже хотя бы потому, что при потоковом производстве комплектующих деталей, они обходятся гораздо дешевле.
Однако это не исключает возможности собрать микро-ГЭС в гараже или домашней мастерской, и даже поставить этот процесс на поток. Примерно такой подход наблюдается на одной фирме в Киргизии.
Бишкекская фирма выпускает три разновидности мобильных ГЭС, мощностью:
1 кВт;
1,7 кВт;
5 кВт.
Вид этих приборов затрапезный, но свою функцию они выполняют.
Бесплатное электричество — мини ГЭС своими руками
Если и то и другое присутствует, то то первое, что нужно сделать – это измерить скорость потока реки. Сделать это очень просто — бросаете в реку веточку и замерьте время, в течении которого она проплывет 10 метров. Поделив метры на секунды, вы получите скорость течения в м/с. Если скорость меньше 1 м/с, то продуктивной мини ГЭС не получится. В этом случае можно попробовать увеличить скорость потока искусственно заузив русло или сделав небольшую плотину, если имеете дело с не большим ручьем.
Для ориентира, можно использовать соотношение между скоростью потока в м/с и мощностью снимаемой электроэнергии с вала винта в кВт (диаметр винта 1 метр). Данные экспериментальные, в реальности полученная мощность зависит от многих факторов, но для оценки подойдет. Так:
- 0.5 м/с – 0.03 кВт,
- 0.7 м/с – 0.07 кВт,
- 1 м/с – 0.14 кВт,
- 1.5 м/с – 0.31 кВт,
- 2 м/с – 0.55 кВт,
- 2.5 м/с – 0.86 кВт,
- 3 м/с -1.24 кВт,
- 4 м/с – 2.2 кВт и т.д.
Мощность самодельной мини ГЭС пропорциональна кубу скорости потока. Как уже указывалось, если скорость течения недостаточная, попробуйте ее искусственно увеличить, если это конечно возможно.
Типы мини-ГЭС
Существует несколько основных вариантов самодельных мини гидроэлектростанций.
Гирляндная гидроэлектростанция состоит из легких турбин — гидровингроторов, нанизанных и жестко закрепленными в виде гирлянды на тросе, переброшенном через реку. Один конец троса закрепляется в опорном подшипнике, второй — вращает ротор генератора. Трос в этом случае играет роль своеобразного вала, вращательное движение которого передается к генератору. Поток воды вращает роторы, роторы вращают трос.
Преимущества и недостатки различных систем самодельной мини ГЭС
Недостатки гирляндной ГЭС очевидны: большая материалоемкость, опасность для окружающих ( длинный подводный трос, скрытые в воде роторы, перегораживание реки), низкий КПД. Гирляндная ГЭС – это своего рода небольшая плотина. Целесообразно использовать в безлюдных, удаленных местах с соответствующими предупредительными знаками. Возможно потребуется разрешение властей и экологов. Второй вариант — небольшой ручей у Вас в огороде.
Ротор Дарье — сложен в расчете и изготовлении. В начале работы его нужно раскрутить. Но он привлекателен тем, что ось ротора расположена вертикально и отбор мощности можно производить над водой, без дополнительных передач. Такой ротор будет вращаться при любом изменении направления потока — это плюс.
Наибольшее распространение при построении самодельных гидроэлектростанций получили схемы пропеллера и водяного колеса. Так как эти варианты сравнительно просты в изготовлении, требуют минимальных расчетов и реализуются при минимальных затратах, имеют высокий КПД, просты в настройке и эксплуатации.
Пример простейшей мини-ГЭС
Простейшую гидроэлектростанцию можно быстро соорудить из обычного велосипеда с динамкой для велофары. Из оцинкованного железа или не толстого листового алюминия надо заготовить несколько лопастей (2-3). Лопасти должны быть длиной от обода колеса до втулки, а шириной 2-4 см. Эти лопасти устанавливаются между спицами любым подручным способом или заранее заготовленными креплениями.
Если вы используете две лопасти, то установите их напротив друг друга. Если захотите добавить большее количество лопастей, то разделите окружность колеса на число лопастей и установите их через равные промежутки. С глубиной погружения колеса с лопастями в воду можете поэкспериментировать. Обычно его погружают от одной трети до половины.
Вариант походной ветроэлектростанции рассматривался ранее.
Такая микро ГЭС не занимает много места и отлично послужит велотуристам — главное наличие ручья или речушки — что обычно и есть в месте разбивки лагеря. Мини ГЭС из велосипеда сможет освещать палатку и заряжать сотовые телефоны или другие гаджеты.
голоса
Рейтинг статьи
Обоснование идеи
Вначале обозначим три базовых правила:
1 Всё нижеизложенное касается только частных домохозяйств.
Частник опирается исключительно на свои силы и любая помощь для такого – подарок судьбы. Финансирование или субсидирование от госорганов – фикция.
2 Используются только возобновляемые источники энергии.
Аппетит приходит во время еды, и правительство кушает очень много. Но пока альтернативные источники энергии бесплатны.
3 Автономное электроснабжение полноценно функционирует только при комплексном подходе.
Это примерно как установка зимой шипованной резины на автомобиль. Если поменять только одно колесо, то даже если оно будет супер-нано-японским, то пользы от этого для автомобиля не будет.
Задача при таком подходе стоит не только в генерации электричества, но и в бесперебойном энергообеспечении объекта.
Преимущества воды перед солнцем и ветром
Хотя Солнце светит постоянно, ночь никто не отменял. Это слабое место фотоэлектрических преобразователей.
Ветер… с библейских времён ветер был синонимом непредсказуемости. Конечно же есть такие участки суши, где ветра дуют постоянно, но разве можно считать разумным человека, который надеется на постоянство ветра.
А вот реки текут постоянно, притом в строго известном направлении.
Это и есть базовое преимущество рек для выработки электроэнергии. Но река, это собирательный термин в рамках данного проекта. Ручей, родник или водоотводной канал, также входят в эту категорию.
В расходе воды микро-ГЭС прослеживается прямая зависимость – чем больше перепад высот, тем меньше расход воды. Этот аспект несколько регулируется разными конструкциями микро-ГЭС, но всё равно эти требования приходится соблюдать.
Микро – ГЭС водоворотного типа
Установки, работающие на принципе водоворота, целесообразно устанавливать на малых реках и полноводных ручьях. Мощность подобного типа микро – ГЭС составляет до 100,0 кВт. При строительстве подобных станций, монтируется специальный желоб, в который поступают водные массы из реки или ручья. В нижней точке желоба изготавливается цилиндрическое сооружение внизу которого устраивается отверстие. Вода поступает по желобу в приемник-цилиндр двигаясь по касательной к стенкам последнего, в следствии чего, внутри цилиндра, закручивается в водовороте, скорость ее движения увеличивается, и она вытекает через нижнее отверстие, попадая на лопасти турбины.
Благодаря постоянному вращению воды гидроэлектростанции подобного типа работают в круглогодичном цикле. Недостатком водоворотных микро-ГЭС является высокая стоимость, обусловленная большим объемом бетонных работ.

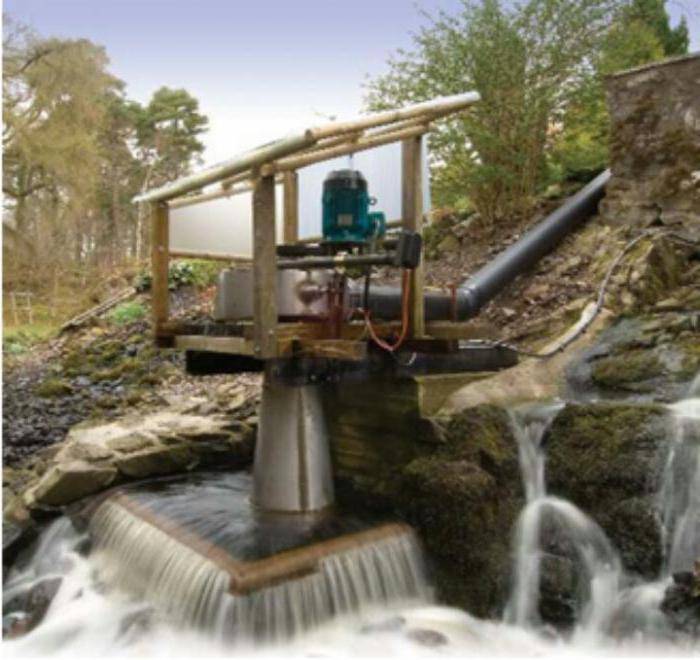

Микро — ГЭС на ручье
При проживании в сельской местности или имея дачный участок, вблизи с которым протекает ручей, можно решить вопрос с электроснабжением этих объектов, путем монтажа микро – ГЭС, на таком водном объекте.
Для электроснабжения подобного объекта, уже будет недостаточно автомобильного генератора, потому как установленная мощность, даже дачного домика значительно больше, чем подобное устройство может произвести.
Наиболее верное решение – это приобрести комплект микро – ГЭС мощностью до 10,0 кВт, и выполнить монтаж самостоятельно. Это позволит снизить затраты, а сам процесс монтажа, способен выполнить даже человек с минимальными познаниями в механике и электротехнике.
В комплект подобного оборудования, как правило, входят следующие элементы:
- Гидротурбина.
- Мультипликатор, для увеличения оборотов вала генератора по отношению к обротам турбины.
- Устройство, обеспечивающее саморазгон турбины.
- Комплект трубопроводов.
- Генератор.
- Система управления и автоматики.
В зависимости от расхода воды, который обеспечивает ручей, выбирается тип турбины, это как правило пропеллерная или диагональная конструкция.
В соответствии с инструкциями производителя осуществляется монтаж оборудования и подключение потребителей.
