Арматура сливного бачка унитаза: как устроено и работает водосливное устройство

Устройство различных механизмов слива

Видео: ТЕЧЕТ УНИТАЗ? БАЧОК УНИТАЗА НЕ ДЕРЖИТ ВОДУ? → ПРИЧИНЫ И УСТРАНЕНИЕ ПРОТЕКАНИЯ!

Видео: Замена и настройка арматуры в смывном бачке на унитазе!

Внутри каждого сливного бака установлен механизм спуска воды.

Сегодня существует несколько разновидностей этой конструкции:

1. Рычаговая. Представляет собой рычаг, нажатием на который активируется спуск воды в чашу. Монтируется в раздельных унитазах, в баках с верхним и нижним расположением.
2. Пневматическая. Спусковой механизм активируется нажатием на клавишу пневматической камеры, которая соединяется с выпускным клапаном при помощи гибкого воздуховода.
3. Штоковая. Для открытия спускного клапана необходимо поднять вертикальный шток, который выводится на верхнюю часть крышки бака.
4. Кнопочная. Механизм слива в такой модели запускается нажатием кнопки на крышке сливного бачка. Встречаются двухкнопочные вариации, в которых одна из кнопок отвечает за слив половины бака, вторая – за слив всей находящейся в резервуаре воды.

По типу подсоединения водопроводной арматуры все бачки для слива разделяют на две группы.

Боковая подводка воды

Подводка подсоединяется с правой стороны или слева. Бак в большинстве случаев оборудуется 2-мя дырочками. Нерабочее перекрывается специализированной заглушкой. Главными минусами подобных баков считается шумность при наполнении емкости водой и неэстетичное подключение трубы для водопровода, которую нереально завуалировать.

Унитазы с нижней подводкой воды

Подающая воду труба подсоединяется снизу бачка. Аналогичным образом можно спрятать арматуру водопровода. Также, при наполнении емкости водой создается самый маленький шумовой фон. Каждая из разновидностей бачков для слива находит собственных потребителей и применяется в самых разных моделях унитазов.

Главные  детали сливного бачка

Конструктивно все вариации бачков для слива устроены примерно одинаково. Любой из них имеет три ключевых механизма.

Сливной механизм или арматура запорного типа нужна для регулирования водного слива в емкость унитаза. Предупреждает утечку жидкости из резервуара. В процессе наполнения емкости находящаяся в ней вода содействует тому, что отсечной клапан прижимается к отверстию для слива очень плотно, что предохраняет стекание воды в чашу. Если встречается постоянное подтекание воды, возможно, связано это с поломками отсечного клапана.

Наливной клапан соединяется с подающим воду устройством. Предназначается для контроля над уровнем жидкости в сливном баке. Прекращает подачу воды, как только она достигнет конкретного уровня. Для определения количества жидкости в бачке применяется поплавок, объединенный стержнем с наливным клапаном. Не зависимо от того, где размещен наливной – клапан с боковой стороны или снизу – поплавок располагается в баке вертикально. В устаревших моделях – в горизонтальном положении.

Видео: Очередной секрет ремонта унитаза

Видео: Лопнул бачок унитаза ? не беда, исправим.

Механизм перелива и слива представлен арматурой, оборудованной пусковой кнопкой или рычажком. Предназначается для устранения перелива воды из бачка при неисправности поплавкового клапана. Система перелива совмещается со сливом, при нажатии на кнопку пуска она активируется. Ненужная вода отводится в канализацию. Значимый элемент механизма – поплавковый кран. Протечки воды из бачка очень часто связаны с его функционированием.

Клапан поплавковый в устаревших моделях был везде распространен. Поплавок подымается вместе с приходящей в емкость водой и на определенном уровне перекрывает клапан

Следует иметь в виду, что все популярные поломки бачка для слива связаны с данными механизмами. И для устранения проблем придется менять или настраивать собственно эти элементы.

• Регулировка уровня воды в бачке унитаза
• Почему потеет бачок унитаз

Если же возникли сколы или трещины на поверхности бака, быстрее всего, его понадобится поменять. Не обращая внимания на заявления изготовителей, значительная часть современных клеящих составов, применяющихся для работ по ремонту, не как правило справляются с подобной задачей.

Особенности выбора

Чтобы с комфортом пользоваться унитазом, один из важных моментов – это иметь удобный слив, поэтому необходимо тщательно подходит к выбору моделей сантехники. Существуют факторы, которые заслуживают отдельного внимания.

Наливной клапан предполагает два варианта размещения:

• Снизу – расположение патрубка в дне водяного бака. В этом случае очень важна герметичность соединения. За нее несут ответственность две прокладки.
• Сбоку – патрубки и клапаны заводят в бак сквозь боковую стенку, отверстие располагается практически на верхней кромке стенки. Этот проход делают условно герметичным, так как максимальный уровень воды, как правило, его не достигает.

Конструктивные особенности разных видов запорной арматуры

Решая, какая лучше арматура для бачка унитаза, необходимо понимать, в зависимости от модели унитаза может использоваться раздельная или совмещенная конструкция.

Оборудование раздельного типа предполагает отдельную установку заливного и сливного клапана и их автономное функционирование. Подача воды регулируется поплавком, который перекрывает входное отверстие при наполнении бачка с помощью управляющей тяги. За слив воды отвечает узел, состоящий из горловины и воздушного или механического клапана.

Для управления используются кнопки, педали, клавиши и рычаги. Раздельная запорная арматура имеет одно неоспоримое преимущество, которое следует учитывать, решая, какая сливная арматура для унитаза лучше. При обнаружении неисправности можно выполнить замену или ремонт только поврежденного элемента, что позволяет сэкономить на приобретении расходных материалов, а также облегчает монтаж и демонтаж всего узла.

Совмещенная конструкция используется в новых, более современных моделях и в унитазах, относящихся к элитному классу. Запорная арматура такого типа предполагает соединение сливного и заливного клапана в одну систему, где они находятся в прямой тяговой зависимости. Регулировка такого узла отличается большей сложностью. Однако, сделав предварительные точные настройки, можно рассчитывать на безупречную работу всего блока. Основным недостатком совмещенной запорной арматуры является необходимость полного демонтажа при обнаружении повреждений или поломок.

Кроме этого запорная арматура может быть изготовлена из различных материалов

Это очень важно понимать при решении вопроса, какая лучше арматура для унитаза. Основная масса подобной фурнитуры выполнена из полимеров, их состав оказывает огромное влияние на прочность, надежность и долговечность каждого элемента и всей системы в целом

Нельзя сказать, что изделия высокого качества будут стоить очень дорого, так как конкуренция среди производителей запорной арматуры для унитаза достаточно высокая. Однако стоит заметить, что можно выявить подделку даже среди изделий от надежных производителей. Продукция низкого качества заявит о себе уже на первой стадии эксплуатации.

Металлические элементы запорной арматуры характеризуются долгим эксплуатационным периодом и высокими прочностными характеристиками. Для изготовления металлической фурнитуры используется специальный сплав бронзы или латуни, которые не боится влаги и способен противостоять серьезным механическим нагрузкам. Благодаря этим свойствам металлическая запорная арматура для унитаза и сантехники безупречно функционирует на протяжении нескольких лет.

Разновидности сливной системы для унитаза

Существует несколько классификаций, одна из которых основана на особенностях сливного механизма бачка унитаза.

По типу спускового устройства

Кнопки слива унитаза (клавиши) или рычаги имеют два варианта расположения:

1. Боковое. Обычно используется у сливных бачков, которые устанавливаются не на полке унитаза, а на стенке определенной высоты. Об этом вы можете прочитать в статье на нашем сайте «На какой высоте вешать унитаз?».

Бачок слива: конструкция механизма с боковой подачей

При такой конструкции вода сливается при помощи дергания за цепочку.

2. Верхнее. Кнопка, которая вызывает движение сливной системы для унитаза, прикреплена точно посередке крышки бачка.

Кнопочное спусковое устройство

Про принцип работы сливного бачка унитаза читайте в статье на нашем сайте «Конструкция слива унитаза».

По способу установки

1. Верхнее крепление. Сливной бачок унитаза устанавливается очень высоко и ровно на стене, над прибором и соединяется с последним при помощи трубы.

Этот способ монтажа устарел, хотя продаются несколько конструкций такого типа, т. к. спрос на них всегда есть.

Верхнее крепление сливного бачка

2. Установка в стене. Этот способ является современным, который требует переделки как минимум одной и всей стены, т.к. сливной бачок унитаза будет спрятан внутри нее. Благодаря этому кажется, что площадь уборной стала больше.

Сливной бачок скрыт в стене

3. Бачок слива на полке унитаза. Этот способ является наиболее распространенным, привычным для всех форм сливного унитаза. И кроме того, если в таком унитазе что-то придет в негодность, то его можно легко и быстро, а главное – своими руками отремонтировать.

Бачок слива на полке унитаза

По материалу изготовления

1. Сливной унитаз с бачком из чугуна. Это вид сливного бачка как раньше, так и сейчас является наиболее практичным. Поэтому не все готовы расстаться с раритетами и заменить их на новые – более красивые и удобные.

Чугунный бачок

2. Сливной унитаз с бачком из фаянса является наиболее популярным. Так как подобный бачок – это часть компакт-унитаза. Привычные конструкции, которые легко устанавливаются на полку унитаза, обладают множеством исполнений, отличающихся по цветовой палитре и конфигурации.

Фаянсовый бачок

3. Сливной унитаз с бачком из пластика. Такой сливной бачок унитаза встраивается в стену и поэтому обладает не совсем обычной формой. Он имеет более плоскую конструкцию.

Пластиковый бачок

По виду сливной системы

1. Слив типа «Колокол». Чугунный старый сливной бачок унитаза обычно имеет этот тип системы. Если открыть такой сливной бачок унитаза, то вы увидите внутри него рычаг с закрепленной на нем цепочкой. А второе плечо этого рычага поднимает тяжелую пробку из чугуна с прокладкой на нижней плоскости.

Бачок со сливной системой «Колокол»

При поднятии пробки водный поток уходит в сливную трубу. А после опускаем цепочку. Вслед ей опускается и пробка, но при этом вода льется пол трубе, тем самым создается разрежение в ее верхней плоскости. И вся вода в бачке уходит через перелив (П-образный).

2. Система с гофрой, которая также находится в сливном бачке унитаза старого образца.

Если потянуть за веревочку, которая закреплена на рычаге из пластика гофры, то она наклонится и затянет воду. Если веревка опущена, то выходной патрубок сохранит наклон до тех пор, пока не уйдет вся вода в сливном бачке. Тут также есть разрежение в трубе слива воды при ее смыве.

Механизм слива − гофра

3. Слив типа «Груша». Все современные сливные системы для унитаза в любом случае применяют один и тот же принцип работы: нажимается клавиша (кнопка) или рычаг, тянется шток вверх – груша выходит из седла, т. е. освобождает дорогу воде. Груша, да и седло по форме может быть различным.

Механизм слива – груша

Запорная арматура для унитаза с нижней подводкой и ее преимущества

Большинство современных моделей унитазов выпускают с нижней подводкой воды в бачок и связано это со следующими ее особенностями:

По сравнению с боковым подключением, унитаз с нижней подводкой воды выглядит более эстетично, потому что шланг не бросается в глаза, находясь за чашей.
При подаче воды снизу поток сразу попадает в водные массы. Это значительно снижает шум в сравнении с боковой подводкой, где вода некоторое время падает в пустое пространство.
Так как подводные фитинги снизу находятся вне прямой доступности, они редко повреждаются и соответственно не так часто нуждаются в ремонте.
К недостаткам нижней подводки можно отнести не слишком удобный доступ в случае ремонта к крепежным гайкам под чашей.
Также нижнюю подводку немного сложнее монтировать и проверять на наличие протечек.

Рис. 3 Узлы нижней подводки

Устройство запорной арматуры с нижней подводкой

Нижнюю подводку воды под бачок имеют практически все выпускаемые модели унитазов. Стандартный нижний узел состоит из следующих элементов:

Поплавок. Изготавливается в виде короткого стакана с прорезью или отверстием для перемещения по направляющей детали. В некоторых редких конструкциях встречается поплавок горизонтального расположения на штанге.
Направляющая. Выполняется в виде планки прямоугольного сечения либо отрезка цилиндрической трубы.
Рычажная тяга. С одной стороны крепится к поплавку, а с другой — к запорному узлу.
Мембранный клапан. Располагается внутри входного патрубка и связан с тягой через толкатель.
Обратный клапан. Его устанавливают некоторые производители, хотя в большинстве случаев можно прекрасно обойтись и без него. Естественно, обратный клапан препятствует вытеканию воды из бачка назад в трубопровод.
Крепеж. Также в комплект любого узла нижнего подключения входят резиновые прокладки и крепежная накидная гайка.

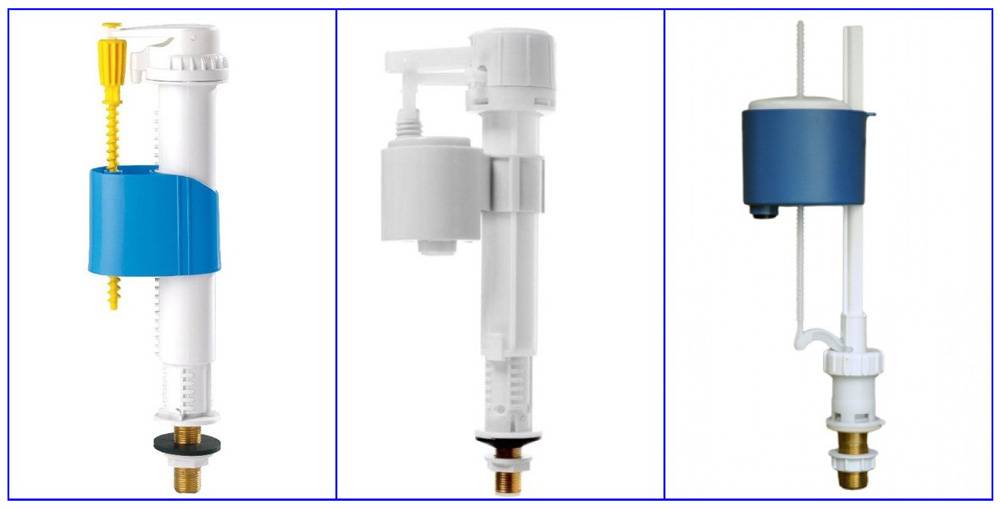

Рис. 4 Запорная арматура для унитаза с нижней подводкой с горизонтальным поплавком

Во всех системах имеется регулировка положения поплавка относительно тяги. Она позволяет задавать объем наполнения бачка с водой. Обычно на тяге делают зубчатые выступы, вдоль которых ступенчато перемещается поплавок.

В моделях с цилиндрической направляющей тяга располагается внутри трубки. Также в данной конструкции имеется возможность не только регулировать положение поплавка относительно тяги, но и изменять высоту самой телескопической направляющей.

Возможность изменения высоты направляющей имеется в моделях и с прямоугольной планкой — там к ней просто добавляют еще один фрагмент.

Обычно для обеспечения герметизации приходится с довольно высоким усилием прикручивать узел нижней подводки. Часто он полностью сделан из пластика, но некоторые производители изготавливают входной резьбовой фитинг из латуни с расчетом на высокое прижимное усилие металлической накидной гайкой.

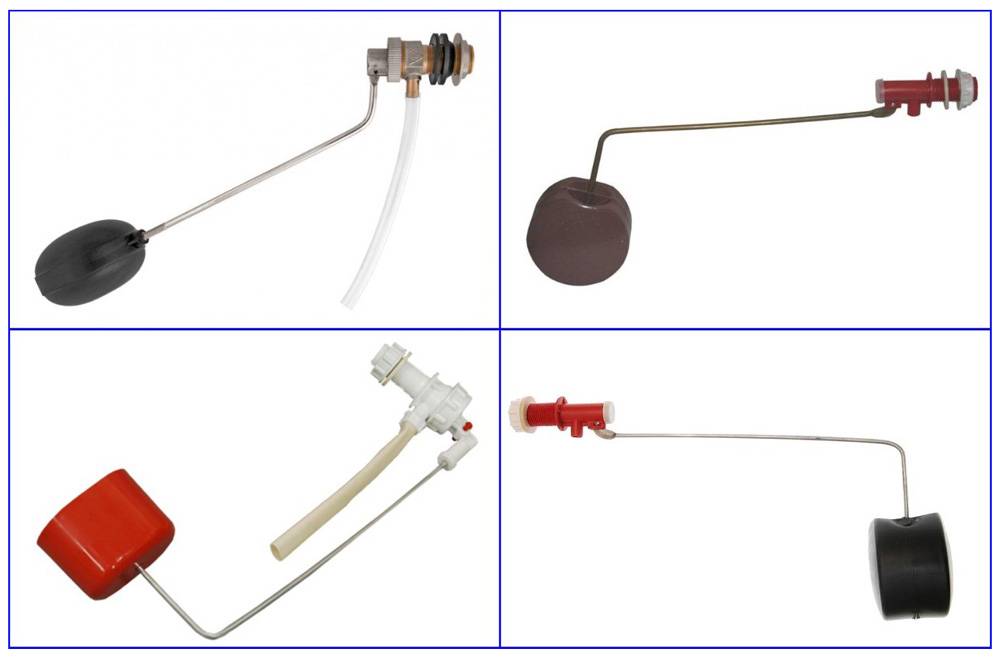

Рис. 5 Боковые подводки с горизонтальным поплавком

Механизм сливного бачка с кнопкой

Сливной бачок функционирует за счет работы двух систем: набирающей воду и ее сливающей. Первую называют впускной, и механизм ее действия довольно прост. Она впускает воду в бачок в тот момент, когда в нем отсутствует жидкость. Наполнение идет до определенного уровня, который выставляется коррекцией арматуры. Арматура может иметь различный вид, но ее принцип действия один — поплавочный. Регулируя уровень поплавка, можно настроить степень наполняемости бачка.

Выпускная арматура, назначение которой — спуск воды, помогает держать контроль над процессом слива. Ее конструкция в процессе работы может занимать несколько положений. В некоторых моделях выпускная арматура может работать в двух режимах: экономном и стандартном. Кроме того в механизме выпускной арматуры предусмотрена функция аварийного слива, которой можно воспользоваться в экстренных случаях. Если некоторые компоненты выпуска перестают работать в нужном режиме, то приходится менять всю арматуру.

Проблемы в эксплуатации унитазов главным образом возникают из-за сбоев работы впускной и выпускной систем. Поэтому чтобы устранить неисправности, нужно выяснить, какая из систем перестала работать либо с помощью замены отдельных компонентов, либо с помощью полного комплекта.

Виды и устройство арматуры

Запорная арматура различается по устройству и принципу работы сливного механизма из бачка в чашу унитаза. Наиболее распространены следующие типы конструкций

Форма выпуска (стержень) при применении дренажного механизма. Старый тип устройства, но все еще надежная и распространенная конструкция. Система ополаскивания активируется путем поднятия планки, закрывающей сливное отверстие.

Резервуар для воды с механизмом промывки.

Кнопочная система; предлагается в трех вариантах.

• Модель, которая сливает всю воду из резервуара; и
• Сливной клапан с двумя кнопками, который обеспечивает дозированный поток воды
• модификация, позволяющая регулировать поток с помощью одной кнопки.

Обратите внимание, что конструкция с кнопками является наиболее распространенной и встречается, например, в моделях Vidima Sirius Comfort, Roca, Wirquin, Oliveira, Cersanit, Jika, Iddis и Hybner

Компоненты с интеллектуальным кнопочным управлением.

Механизмы, оснащенные пневматическими приводами, которые сливают воду. Все эти компоненты обычно изготавливаются из вандалоустойчивых материалов. Это означает, что их можно устанавливать как в общественных зданиях, так и в частных домах.

Клапаны с пневматическими приводами

Особенностью таких механизмов является то, что для их активации не требуется больших усилий. Это делает их простыми в использовании даже для детей. Такие модели часто оснащаются компактными детскими креслами.

Посмотрите внимательно на простой механизм промывки, показанный на рисунке.

Схема простого бачкового клапана, установленного в бачке унитаза с боковой подводкой.

Названия, указанные на схеме:.

• A — подключение к водопроводу,.
• B — шаровой кран (латунный в некоторых моделях, но большинство оснащено пластиковым механизмом), B — шаровый кран
• C — рычаг диафрагмы,.
• D — соединительное кольцо,.
• E — сифон,.
• F — рычаг регулировки струи,.
• G-пластиковая мембрана,.
• H — пластина под диафрагмой,.
• J — Сливная труба для подачи воды в унитаз,.
• Уплотнительная прокладка K-Sealing,.
• L — заливка под поплавок, и
• M-Float для регулировки уровня заполнения раковины; и
• N — аварийный дренаж (перелив).

Устройство работает в соответствии со следующими принципами.

Когда уровень воды повышается, поплавок (M) поднимается, а когда достигается предел, радиус поплавка (L) воздействует на шаровой клапан (B), закрывая воду. При нажатии на рычаг (F) уровень воды понижается, и поплавок открывает главный впускной клапан воды.

Устройство и принцип работы смывного бачка ↑

Внутреннее устройство бачка состоит из двух составных частей:

• механизма подачи воды;
• сливного механизма.

Благодаря оборудованию для подачи воды жидкость накапливается в резервуаре до определенного уровня, после чего клапан подачи закрывается. Сливной механизм начинает функционировать после нажатия на кнопку. При этом порция воды с большой скоростью выливается в унитаз, смывая все его содержимое в канализацию. Как видите, сливное устройство для бочка унитаза работает благодаря поочередному действию двух механизмов.

При детальном осмотре в бачке можно увидеть рычаги, грушу, перелив, поплавок и поплавочный клапан. Эти детали изготавливаются из различных материалов, например, груша может быть резиновой либо пластиковой, а поплавок – пластиковый либо латунный. Они также могут отличаться по форме и способу соединения, однако принцип их работы от этого не меняется.

Как работает механизм подачи воды ↑

Подача воды осуществляется с помощью арматуры, отвечающей за набор воды. Она может осуществляться двумя способами:

Вода поступает из бокового канала, то есть впускной клапан расположен на боковой стенке бака (на 6-7 см ниже верхнего края). В этом случае на одном конце рычага находится поплавок, на другом – клапан, перекрывающий воду при достижении определенного уровня. Способ достаточно шумный, но очень распространен у отечественных производителей.

Вода подается снизу, то есть впускной клапан расположен на дне резервуара, недалеко от сливного сифона. Поплавок в этом случае перемещается по вертикальному штоку. В отличие от предыдущего способа, вода в резервуар поступает быстрее и тише.

Когда бак пустой, поплавок находится на самом дне, поэтому система рычагов производит открытие запорного клапана. Вода устремляется внутрь резервуара и заполняет его, одновременно поднимая поплавок. С подъемом поплавка рычаги постепенно прикрывают запорный клапан. Этот процесс продолжается до тех пор, пока вода не наполнит бак до определенного уровня. После этого клапан полностью закрывается.

Как работает сливной механизм ↑

Сливной механизм предназначен для спуска воды из резервуара в унитаз. Основные части этого механизма:

• спускное устройство (рычаг или кнопка);
• сливной сифон.

Есть несколько разновидностей сифонов. Самый простой – привычная всем «груша», напоминающая по форме вантуз. Сифон закрывает сливное отверстие, препятствуя вытеканию воды.

Принцип действия сливного устройства достаточно прост. Когда вы нажимаете на кнопку или тянете за веревку, активируется шток, который приподнимает грушу и открывает запирающий клапан. Вода сливается в канализацию.

Сливное устройство для унитаза совмещено с переливом. Это страховка от переполнения бачка. Если по каким-либо причинам уровень воды превысит допустимый, то вода не выльется наружу, а стечет прямо в канализацию.

Двухрежимный сливной механизм для унитаза ↑

Сливной механизм может быть двух типов: работающий в одном режиме и двухрежимный. Если в бачке установлен самый популярный однорежимный механизм, то вода сливается всем объемом. Двухрежимная система слива позволяет использовать только часть воды от заполненности бачка

Это особенно важно в больших семьях или офисах

Вот и все, что необходимо знать об устройстве сливного механизма. Эти знания помогут вам не только правильно подобрать бачок для унитаза, но и провести мелкие ремонтные работы.

Регулировка количества сливаемой воды

Принцип работы унитаза позволяет самостоятельно корректировать поступление жидкости в бачок. Новая арматура всегда отрегулирована так, что вода в емкости располагается на максимальной отметке.

Чтобы изменить уровень жидкости в однокнопочном резервуаре производят следующие действия:

1. При помощи крана, находящегося до подающего шланга, перекрывают поступление жидкости в бачок. Если данный вентиль отсутствует, отключают холодную воду во всей квартире.
2. Нажимают на кнопку, чтобы слить содержимое прибора.
3. Выкручивают сливную пробку, взяв ободок за болт, удаляют его. Чтобы не поломать арматуру, крышку не следует поднимать до снятия пробки.
4. Далее поднимают крышку, чтобы посмотреть на уровень воды. Обычно он самый высокий. На трубке перелива имеются деления – с их помощью можно узнать уровень выпуска воды.
5. Ищут поплавок – он обычно соединен с лапкой для подачи жидкости.
6. Чтобы уменьшить ее поступление, на механизме клапана закручивают по часовой стрелке винт.

Классификация клапанов

Впускной клапан для унитаза подразделяется на отдельные виды в зависимости от следующих признаков:

• материала, использованного для изготовления;
• способа подключения.

Материалы для изготовления клапана

Заливной клапан для сливного бачка унитаза может быть изготовлен из следующих материалов:

• сплава латуни или бронзы. Металлические изделия отличаются долговечностью и высокой надежностью, так как практически не поддаются воздействию коррозии. Однако стоимость таких изделий достаточно высока;

Клапан для унитаза, изготовленный из латуни

пластика. Пластиковые клапаны являются наиболее популярными среди потребителей, так как при невысокой стоимости отличаются и длительным периодом эксплуатации.

Заливной клапан, изготовленный из полимера

Виды клапанов в зависимости от способа подключения

По способу подключения клапана разделяются на:

устройства с нижним выходом. Нижний клапан монтируется на дно сливного бачка. При выборе этого способа подключения можно избежать шума, производимого водой при заполнении емкости. Клапан с нижней подводкой также позволяет спрятать наливной шланг и не заполнять пространство туалетной комнаты фурнитурой;

Устройство для подводки воды снизу бачка

устройства с боковым выходом. Клапан боковой соответственно подключается к боковой поверхности бачка, в зависимости от подводки с правой или левой стороны. Такая арматура является наиболее простой по конструкции, что положительно влияет на срок службы изделий. Кроме этого стоимость боковой арматуры меньше, чем нижней.

Заливное устройство для боковой подводки воды

Устройство бачка унитазаx можно условно разделить на три этапа по принципу действия. Что это нам даст? Все очень просто! Зная основные принципы действия бачка, мы, при необходимости, сможем его починить. В данной статье не будут рассмотрены определенные модели бачка унитаза, а будет рассмотрен сам принцип его работы. Итак, начнем.

Условно работу бачка можно разделить на три этапа:

1. автозаполнение бачка;
2. система слива;
3. защита от перелива (при полной или частичной поломке системы автозаполнения)

Наглядная схема бачка унитаза | Боковое подключение подачи воды

Система автозаполнения водой бачка состоит из поплавкового клапана, в который входит:

1 арматура с 1а запорным клапаном 2 штанга подвески поплавка 3 штуцер с трубкой подачи воды в бачек (трубка, погруженная в воду гасит шум при наборе воды) 4 поплавок

Система слива состоит:

5 тяга 6 клапан сливного отверстия

Защита от перелива при неисправности системы автозаполнения

7 переливная трубка (зачастую совмещенная с системой слива)

Следует понимать, что уровень заполнения водой бачка зависит от выставленного уровня погружения поплавка. Чем ниже будет установлен поплавок, тем меньшее количество воды потребуется, чтобы его поднять и через штангу подвески поплавка, используемую как рычаг, привести в действие запорный клапан, который перекроет подачу воды в бачок и завершит процесс его заполнения.

Уровень погружения поплавка регулируется штангой его подвески.

Такой же принцип и при нижнем подключении подачи воды, правда, регулировка там поплавка хитрее и зависит от фантазии проектировщика.

Наглядная схема бачка унитаза | Нижнее подключение подачи воды

Система автозаполнения водой бачка тоже состоит из поплавкового клапана, в который входит:

1 арматура с 1а запорным клапаном 2 штанга подвески поплавка 3 штуцер подачи воды в бачок 4 поплавок, выполненный в виде пустотелого цилиндра, в основном, из пластика

Система слива состоит:

5 тяга 6 клапан сливного отверстия

Защита от перелива при неисправности системы автозаполнения

7 переливная трубка (зачастую совмещенная с системой слива)

Целью данной статьи было показать сам принцип работы обычного домашнего сливного бачка унитаза. /И оправдать заверения Михаила Задорного иностранцам, что устройство бачка нам преподают в школе/

Даже если внутри бачка вся его арматура похожа на модуль космического корабля, принцип его работы все равно, как в приведенных примерах, выше.
