Плюсы и минусы
В случае большой производительности скважина-игла имеет некоторые плюсы и минусы. Среди недостатков можно выделить:
- Ограничения по глубине. При расстояние более 9 м придется производить заглубление насоса, а это трудоемкий и сложный процесс.
- Если долгое время ее не эксплуатировать, скважина или колодец будет нуждаться в прочистке. Прокачка абиссинки – очень трудоемкое дело. Причина тому – маленький диаметр трубы.
Положительные стороны:
- Бурение происходит с минимальными трудозатратами.
- Подаваемая жидкость в 90% питьевая. Вам не придется устанавливать сложную фильтрационную систему.
- Легкость производства скважины иглы в доме или на даче.
- Минимальный набор оборудования, не требующий спецтехники для его транспортировки.
- Возможность устройства на автомойках, так как дебит скважины составляет до 500 л/час. Производительность – до 60 л/час.
- Нет необходимости оплачивать дорогостоящие услуги специалистов.
- Отсутствует потребность в получении лицензии для бурения.
- Минимальная стоимость всей установки.
- Продолжительный срок эксплуатации.
Как изготовить колонну для абиссинской скважины
Отечественная промышленность не производит комплектующие для абиссинских колодцев. Все необходимые элементы приходится заказывать в мастерской или изготовлять собственноручно.
Для изготовления скважины иглы потребуются следующие материалы:
Трубы ВГП с толстыми стенками (маркировка должна содержать термин «усиленные»). Предпочтения необходимо отдавать изделиям с наружным диаметром 25-40 мм
Важно учитывать, что при увеличении сечения ствола, для его забивания в землю придется прикладывать больше усилий. Дебит скважины вообще не зависит от толщины колонны.
Стальной наконечник
Его вытачивают на токарном станке. Оптимальная длина насадки – 10-12 см, диаметр должен быть больше сечения трубы на 1-2 см. Это даст возможность избегать излишнего трения земли о колонну по ходу забивки. Форма наконечника может быть конической или пирамидальной. Главное, не использовать для этого сваренные трубки в виде клина.
Сетка из стали, для изготовления которой применяется плотное галунное плетение. Из нее изготовляют дополнительный фильтр для защиты от попадания в колонну мелких песчинок и взвесей глины.
Колонну лучше всего изготавливать из бесшовного трубопроката, заливание которого обычно происходит без трещин. Труба разрезается на отдельные части длиной 1,2 – 1,5 м. На языке бурильщиков они называются штангами. Указанные размеры, как показывает практика, наиболее удобны при проведении бурильных работ. Точные размеры определяются на основании данных о предполагаемой глубине шахты. Последняя насадка должна иметь длину 1 м: ее применяют для финального заглубления в горизонт.
По мере заглубления по направлению к водоносу, колонна постепенно наращивается через последовательное навинчивание отрезков трубы. Соединение отдельных частей осуществляется винтовым способом, необходимую для этого сантехническую резьбу нарезают с помощью специальных приспособлений (достаточно по 7 витков). Для усиления соединения применяются стальные муфты. Чтобы соединение было герметичным, резьба прокладывается сантехнической паклей.
На начальный отрезок ствола приваривается наконечник и монтируется простейший фильтр. Этот блок будет отвечать за приемку воды. Нижнюю часть колонны оснащают серией отверстий диаметром 8-10 мм, сверлить рекомендуется в шахматном порядке. Шаг между условными горизонтальными рядами выбирается в районе 50 мм: слишком близкое расположение может уменьшить прочность колонны.
Расстояние от конца иглы до первой линии отверстий – 15 см, это дает возможность сохранить необходимую жесткость наконечника. По линии коммутации первого и второго звена колонны монтируется простейший обратный клапан. Обычно речь идет о шарике, через который вода может проходить только в сторону насоса.
Как сделать установку для бурения абиссинского колодца своими руками
Самодельная установка для бурения абиссинского колодца вручнуюВыше упоминалось, что скважину можно забивать или бурить, какой из методов лучше, трудно сказать, все зависит от грунта, места и возможностей. Если специализированного оборудования для бурения скважины нет, а нанимать бригаду не хочется, то можно самостоятельно построить бурильную вышку – забивной станок.
Рассмотрим, как делается самодельная установка для бурения скважины игла
В результате получится бурильная установка как на фото
Два уголка длиной 2,5-2,7 м. свариваются углом с длиной основания 110-130 см. Делаем 2 таких детали. В верхней точке нужно предусмотреть место для крепления блока для подвешивания бабки. В качестве основания (платформы) можно использовать брус или шпалы. Конструкция устанавливается и фиксируется, чтобы во время работы установка не двигалась.
На блок подвешиваем бабку весом 30-40 кг. Внутренний канал бабки должен быть достаточной длины, желательно 60 см. Если будет короче, бабка может слетать со ствола, плюс, снижается сила удара (малая амплитуда). Наличие ручек на бабке позволит в определенные моменты помогать руками при забивании (в особо твердых слоях почвы один человек поднимает бабку натягивая веревку, а второй держа за ручки как бы ускоряет её ход вниз).
Бабка (болванка, забивная баба) для абиссинского колодца — бурение ручной установкойМагистраль для забивания скважины делаем из секций (труб) длиной полтора метра (таких секций должно быть 6-8, зависит от глубины водоносного слоя, предположительное расположение которого определяем заранее – узнаем у соседей, проверяем медной рамкой), плюс одну на запас.
Секции можно делать из нержавеющей трубы (дорого) или из черной стальной бесшовной трубы (доступно). Не стоит использовать оцинкованную трубу, она мягче.
Соединение секций выполняется посредством муфт (только сталь, чугун хрупкий). Тут главное правильно сделать резьбу муфты, которая должна на полвитка-виток оставаться снаружи. В процессе забивания, удар должен приходиться в торец трубы, а ни в коем случае не по резьбе, иначе не получится накрутить следующую секцию.
Игла для абиссинского колодца — забивка ручной установкойКонус (наконечник, игла) должна быть изготовлена из прочной стали. Существует несколько способов устройства клина: круглая форма вытачивается на токарном станке, но многие советуют делать граненный. Также делают из уголка в виде четырехгранника. Главное, чтобы копьеобразный наконечник был больше в диаметре чем сама труба.
Технология забивки скважины самодельной буровой установкой
Технология забивки скважины самодельной буровой установкойВ первоначально пробуренное отверстие (сделанное ручным буром) вставляем фильтрующую трубу. Забивая первую секцию следим, чтобы она была строго вертикально относительно уровня земли. Вынутый грунт тщательно утрамбовываем.
На отцентрованный ствол (трубу) одеваем бабку, принцип забивания прост – натягиваем веревку, конец которой привязан к бабке, резко отпускаем, ударная сила забивает ствол бабкой в землю.
На забитую секцию, накручиваем муфту и следующую секцию. Так как слои грунта могут отличаться по своему составу (глина, песок), то естественно, скорость заглубления также будет варьироваться, поэтому не пугаемся, если в одном месте идет быстро, в другом туго.
Перед установкой последней секции, где по идее должна быть вода, засаженную трубу заполняем водой. В процессе, т.е. для смягчения хода можно заливать из ведра с лейкой, а для проверки – обязательно под давлением. Для этого нужно подключить электрический самовсасывающий насос.
Следует понимать, что промывка сетки (фильтра иглы) под давлением – важный этап. Труба в процессе бурения проходит разные слои, и сетка фильтра забивается породой, грунтом и глиной, поэтому достигнув водоносного слоя, вода может просто не проникать в трубу. Если подавать воду под давлением, и она не возвращается обратно фонтаном, значит цель достигнута – вы в песке. Заливаем в трубу воду из лейки – уходит, значит всё правильно сделано.
Остается сделать стяжку вокруг трубы, подключить насос и качать воду.
Заключение
Из статьи видно, что технология устройства абиссинского колодца не представляет собой особых сложностей. Все материалы, инструмент и оборудование, необходимые для его полноценного функционирования вполне доступны и не дороги. Таким образом, потратив всего один день на бурение, вы получаете полную независимость от центрального водоснабжения на длительный срок.
Обслуживание скважины
Абиссинские скважины достаточно долговечные. При надлежащем уходе и обслуживании они способны прослужить не менее 30, а то и все 50 лет. Для этого следует пользоваться скважиной регулярно, не прекращая качать из неё воду на срок, дольше двух месяцев. В этом случае водяная линза вокруг перфорированной трубы будет сохранять свою чистоту, не замутняясь и не заиливаясь.
Если же вы используете абиссинский колодец только во время дачного сезона, насосное оборудование на зиму нужно будет законсервировать. Весной же придётся прокачивать скважину по-новому, как и в момент первого запуска.
Какие геологические условия нужны для устройства колодца
Абиссинский колодец — неглубокая скважина, в которую устанавливается ручной насос. С его помощью вода качается из водоносного песчаного слоя.
Такое сооружение от обычного колодца отличается наличием очень чистой воды. Его не засоряет пыль, грязь, стоки и верховодка.
Перед тем как приступить к реализации задуманного, необходимо познакомиться с геологией своего района. Обычно, об этом могут рассказать соседи, давно владеющие участками поблизости.
Они в курсе, где расположены слои грунта и какая глубина залегания водоносных слоев.
–>

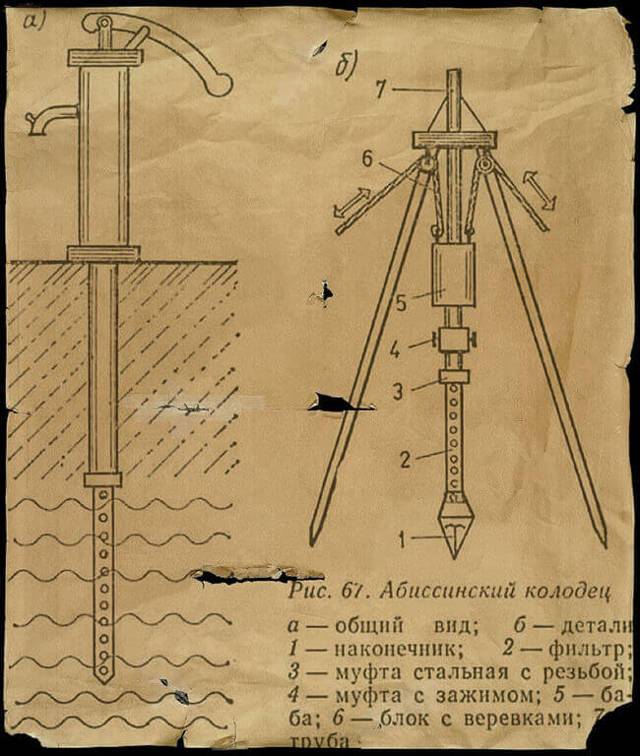

Схема расположения абиссинского колодца
Требования к грунту для устройства колодца:
- Водоносный слой, для которого будет сооружаться колодец, должен содержать среднезернистый песок или смесь щебенки и песка. Такой грунт хорошо пропускает воду, ее легко будет откачивать.
- Условие для вышерасположенных слоев — только их проходимость. В противном случае понадобится специальное оборудование.
Какие преимущества такого водоснабжения
Преимущества абиссинского колодца:
- Простота и дешевизна конструкции.
- Не требуется много места для его обустройства: сооружение не нарушает композицию ландшафта.
- Нет необходимости использовать технику, не нужны подъездные пути для её доставки на участок.
- Насос можно установить на участке или в помещении.
- На проведение работ понадобится не больше 10 часов, что зависит от твердости грунта и глубины залегания водоноса.
- Заиливание предотвращает качественный фильтр для скважины, что позволяет эксплуатировать сооружение длительное время.
- С поверхности земли в устройство не попадают загрязнения.
- Качество воды из такого колодца аналогично родниковой.
- Скважина на воду игла обеспечивает постоянную подачу объёма воды. Ее хватит на полив участка, для домашних нужд: для среднего колодца дебет составляет от 0,5 до 3 куб.м/час.
- Устройство легко демонтируется и устанавливается в другом месте.
- Такие колодцы мельче, чем традиционные скважины на песок, что уменьшает вероятность попадания в сооружения растворенного железа. Что исключает потребность в установке фильтров, цена которых не маленькая.
Принципы работы абиссинского колодца
Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.
Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.
Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности
Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.
Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.
Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.
Галерея изображений
Фото из
Абиссинский колодец — наиболее экономный метод добычи грунтовой воды
Так как глубина скважины-иглы стандартно не превышает 10 — 12 м, для откачки воды подойдет недорогой поверхностный насос
Дебит скважины-иглы равен дебиту обычного трубчатого колодца
Устроить скважину-иглу можно в любом, чаще всего недоступном для бурения обычной скважины месте, к примеру, в подвале дома
Устройство скважины-иглы отнимет минимум средств
Откачку воды ведут поверхностными насосами
Дебит абиссинской скважины не отличается от стандартной
Бурение абиссинской скважины в подвале
Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.
Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.
Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости
В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.
Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.
Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.
Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.
При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.
Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования
Использование пластиковых труб
Обустройство колодца скважинного типа может выполняться из разных материалов. Ранее использовали металлические оцинкованные трубы, сейчас востребованными стали пластиковые. Они появились не так давно, но обладают оптимальными характеристиками и используются для создания скважин-игл. Пластиковые изделия имеют небольшой вес, в отличие от металлических. Поэтому их легко транспортировать и переносить, следовательно, можно быстрее выполнить работу.
Используют три вида труб для обустройства скважин: НПВХ, ПНД, ПП. Первые имеют высокое качество и небольшую стоимость. Изделия ПНД широко распространены, но их считают ненадёжными, так как они имеют небольшой срок службы. Изделия с маркировкой ПП идеально подойдут, ведь они не подвержены изменениям от химических воздействий.
Пластиковые трубы можно приобрести в любом строительном магазине, выбрав подходящий диаметр
Технология создания скважины из пластиковых элементов:
- Определить место для будущего колодца и подготовить все для работы.
- Собрать иглу и сделать фильтр.
- Выкопать яму. Её диаметр должен составлять 100 см, а глубина не меньше полуметра.
- Произвести бурение грунта в несколько метров ручным инструментом.
- Сделать монтаж нескольких секций.
- Установить элемент для забивания.
- Вбивать трубу в грунт до того, пока не будет достигнут водоносный слой. При этом делать наращивание, накручивая или припаивая новые секции.
- Как начнёт появляться вода в обсадном элементе, нужно промыть скважину и оставить её на 24 часа.
- Затем проверить качество воды. Если она мутная, то ещё раз выполнить промывку.
- Забетонировать место вокруг колодца.
- Подключить насос и сделать отделку.
Такого типа колодец может служить не только источником воды, но и стать украшением территории загородного дома или дачи. Есть возможность обустроить его в короткий срок, покрасить в нужный цвет, сделать декор. При этом сохранить привлекательный вид дачного или загородного ландшафта.
Технология изготовления ствола
В промышленном производстве абиссинских колодцев нет. Изготовление установки заказывают в мастерской или делают собственными руками.
Для облегчения погружения в грунт нижний край первой штанги оснащается копьевидным наконечником, его диаметр в широкой части на 3–5 см больше диаметра основной трубы, длина около 10 – 15 см
Для того чтобы сделать скважину иглу понадобятся:
- Толстостенные трубы ВГП, в маркировке которых указанно «усиленные». Оптимальный размер наружного диаметра трубопроката от 25 до 40 мм. Следует помнить, что чем толще ствол, тем труднее его забивать в землю, а на дебит скважины толщина трубы нисколько не повлияет.
- Стальной наконечник, выточенный на токарном станке. Длина детали 10-12 см, Ø на 1-2 см больше Ø трубы, чтобы трение грунтов о ствол не замедляло процесс забивки. Наконечник может быть коническим или пирамидальным, но не сваренным из клиновидных обрезков трубы.
- Стальная сетка плотного галунного плетения, необходимая для устройства дополнительного фильтра. Она предотвратит попадание мелких песчинок и даже глинистой взвеси.
Для изготовления ствола лучше приобрести бесшовный трубопрокат, который при забивке однозначно не даст трещин. Трубу необходимо нарезать на отрезки приблизительно по 1,2 – 1,5 м. В буровом деле они называются штангами.
Указанные размеры рекомендованы на основании наибольшего удобства в работе. Конкретная длина отрезков в обозначенном интервале зависит от предполагаемой глубины выработки. Желательно, чтобы один из них был 1 м для окончательного заглубления в водонос.
Обратный клапан в виде шарика или тарелки предотвращает отток извлекаемой насосом воды в скважину иглу после остановки электромеханического или ручного насоса
Наращивание ствола производится по мере заглубления снаряда, выполняется путем последовательного накручивания отрезков трубы ВГП.
Для осуществления соединений по краям отрезков нарезают по 7 витков сантехнической резьбы и используют стальные муфты. Соединения выполняют герметично, в резьбу укладывается сантехническая пакля.
Полностью изготовить и установить абиссинский колодец несложно своими руками, но если планируется временная эксплуатация копер разумнее взять в аренду
К первому отрезку будущей колонны приваривают наконечник и оснащают примитивным фильтром – это водоприемная часть. В стартовом отрезке трубы сверлят отверстия Ø 8 – 10 мм так, чтобы элементы указанной перфорации располагались в некоем шахматном порядке.
Сверлить отверстия начинают, отступив от нижнего края около 15 см с аналогичной целью сохранения прочностных показателей. В месте соединения первого звена колонны со следующей штангой устанавливается обратный клапан насосной системы.
Чаще всего это шарик, пропускающий воду только по направлению к насосу.
Шаг 1: Перед бурением скважины-иглы нужно запастись инструментом. Общий метраж колонны буровых труб должен быть на 2 — 3 м больше предполагаемой глубины залегания водоносного горизонта. Для облегчения процесса бурения и для организации приямка под устье выработки желательно вырыть шурф
Шаг 2: Если в геологическом разрезе площадки бурения есть валуны и крупная галька, желательно запастись бурами с функцией долота
Шаг 3: Перед началом бурения следует проверить свинчиваемость муфт с буровыми трубами и их количествоЕсли в разрезе участка есть супеси и суглинки, перед установкой в скважину стартовой трубы с фильтром лучше разрушить породу штангой с заостренным наконечником. Если разрез сложен песчаными и гравийными отложениями, проходку абиссинского колодца можно начать с трубы, оснащенной сетчатым фильтром и конусообразным наконечником. Если не планируется установка насосного оборудования в приямок, верхнее звено буровой колонны лучше защитить обсадной трубой, полость которой надо заполнить песком или ПГС
Установка ручного насоса на устье скважины иглы позволит до предела сократить расходы на обустройство источника
Сам себе гидрогеолог
Изучив состояние грунта и глубину залегания воды, можно приступать к бурению. При этом обязательно учитываются следующие факторы:
- На равнинах слои земных пород лежат практически горизонтально, иногда с небольшим уклоном. Такая же ситуация и с зеркалом грунтовых вод. Если имеется разница в рельефе, высота стояния воды также будет отличаться.
- Уровень жидкости в верхнем поясе будет зависеть от количества осадков. В период дождей или таяния снега он выше, чем в засуху. Учитывая эту особенность, желательно поинтересоваться у соседей, каковы максимальные перепады уровня воды в течение года.
- Если во время бурения на пути оказался крупный валун, место скважины меняют. В районах с высоким залеганием скального слоя бурить абиссинский колодец не стоит.
- В случае когда основу грунта составляет суглинок или супесь, укреплять стенки приямка не нужно. Однако в рыхлых песчаных почвах возможны обвалы, при которых все оборудование будет засыпано и повреждено. Чтобы этого избежать, делают бетонное заграждение или устанавливают деревянные щиты.
На участке, где верхние слои почвы достаточно мягкие, их можно пройти шнеком — это позволит сэкономить время бурения. Однако в чрезмерно рыхлом песчаном грунте потребуется создавать обсадную трубу.
Оборудование для скважины
Если качество и объем воды вас устраивают, необходимо произвести обустройство кессона. Это требуется для нормальной функциональности установленного насоса и самой скважины.
Изготовление кессона выполняется в такой последовательности:
- Возле иглы углубляетесь на глубину ниже уровня замерзания грунта.
- Выполняется подсыпка песком от 5 до 10 см.
- Сверху кладется арматурная сетка.
- Дно заливается раствором.
Чтобы поднять воду с глубины 7–8 метров, потребуется покупка насосной станции. Для ее установки в кессон подводится электричество. Бытовая насосная станция обеспечит вам расход до 20 л/мин, с напором до 45 метров.
Качество воды – как проверить? Как очистить?
Даже после прокачки, вода из скважины редко соответствует нормам СанПин для питьевых и хоз. бытовых нужд!
- Для анализа вода отбирается в чистую пластиковую ёмкость объёмом 1,5 литра. Лучше всего использовать тару от обычной питьевой воды. Не следует набирать пробу воды в бутылки от газировки, кваса, соков и т.п.
- Перед тем, как набрать воду, лучше всего открыть кран и пролить её в течение 3-5 минут. Это делается для того, чтобы удалить из труб застоявшуюся воду. Если скважина новая, нужно прокачать её несколько дней, чтобы избавиться от механических примесей, попавших в неё во время бурения.
- Бутылку и пробку перед набором воды необходимо несколько раз ополоснуть той водой, которую будут набирать. Использовать моющие средства нельзя.
- Процесс забора пробы воды производится тонкой струйкой по стенке пластиковой ёмкости. Это нужно для того, чтобы растворённое в воде железо не окислилось из-за кислорода и не выпало в осадок.
- Так же для минимального контакта воды с кислородом, её лучше набирать под самое горлышко и плотно заворачивать бутылку пробкой.
- Долго простоявшая в бутылке вода может изменить свои свойства. Если нет возможности привезти её на анализ сразу после отбора, то лучше хранить пробу в холодильнике, но не более 48 часов.
Привозите воду для анализа в приемный пункт аккредитованной лаборатории (схема проезда и телефоны).
Анализ воды из скважины в лаборатории производится на соответствие её качества нормам СанПиН 2.1.4.1175-02, который регламентирует качество воды из скважин и колодцев для питьевых и хозяйственно-бытовых нужд.
Протокол анализа воды высылается на Вашу электронную почту через 2-3 дня после сдачи пробы. При необходимости Вы всегда можете позвонить специалистам, и они прокомментируют результаты Вашего анализа воды. Вместе с этим Вы получите рекомендации по водоочистному оборудованию.
Если у Вас появится желание самостоятельно установить оборудование для очистки воды, специалисты нашей компании предоставят Вам все необходимые инструкции и видеоматериалы. Также, если потребуется, мы дадим любые консультации по телефону, помогающие установить водоочистное оборудование самостоятельно.
Качество воды из природных источников далеко не всегда соответствует питьевым нормам. Оно может нести серьёзную опасность для здоровья человека. В подземных водах нередко превышено содержание органических и неорганических примесей, тяжёлых металлов и солей.
Чтобы употреблять такую воду без опаски, необходимо позаботиться о предварительной водоподготовке и водоочистке.
Важно понимать, что без химического анализа воды из скважины грамотно подобрать оборудование для очистки воды из скважины не получится
Достоинства и недостатки абиссинских колодцев (скважин)
Достоинства
Низкая цена
Средняя цена абиссинского колодца под ключ в Москве и регионах с аналогичными климатом/почвами составляет порядка 500 долларов США. При большой глубине и проблемном грунте стоимость увеличивается до 700…800 долларов США. Кроме того, придется купить насос и другое оборудование – еще 200…300 долларов. Это означает, что весь колодец будет стоить от 700 до 1200 долларов США.
Если вы будете пробивать абиссинский колодец своими руками, вам придется платить только за оборудование. Оно обойдется примерно в 250…400 долларов. Правда, следует отметить, что это тяжелый физический труд.
Обычный колодец обойдется дороже. За рытье придется заплатить не менее, а чаще заметно больше 800 долларов. Цены на бетонные кольца могут быть очень разными, но в любом случае это недешево. Кроме того, придется потратить деньги на устройство надземной части и водозаборное устройство (т.н. двойной шатер – он располагается в самом низу колодца).
При самостоятельном выкапывании обычного колодца затрат на рытье не будет, но это займет очень много времени и потребует изрядных физических сил.
Простота и скорость создания
Глубина залегания водоносного горизонта в средней полосе России составляет от 2 до 18 метров (последнее крайне редко). Бурения на такую глубину не требует специального инструмента и навыков. Вы можете обойтись без буровых вышек, приводов и даже забивания шурфа под проходку. Это работа для двух взрослых физически крепких мужчин. Они справятся с ней примерно за один рабочий день, а иногда и быстрее.
Самая большая сложность, с которой можно столкнуться при бурении абиссинской скважины своими руками – это застревание бура. В этом случае его извлекают при помощи автомобильного домкрата.
Самостоятельное рытье обычного колодца – гораздо более сложная работа. Вам придется извлечь и поднять до 20 кубометров грунта. Работать в колодце вдвое не получится – слишком мало места. Кроме того, края будут все время осыпаться. А еще вам понадобятся лестницы и тросы. И да – это довольно опасная работа.
Чистая вода
Правильно забитая скважина позволяет исключить попадание потенциально грязных талых и дождевых вод. Вода из песчаного горизонта, как правило, отличается редкой чистотой. По качеству она сравнима с артезианской.
К слову, нет никакой необходимости в создании скважины на улице. Вы вполне можете сделать абиссинской колодец в подвале дома. Это исключает замерзание скважины.
В отличие от абиссинского колодца, обычный может загрязняться. Загерметизировать стыки между бетонными кольцами – та еще задача. Если же вы используете на участке и колодец, и септик из бетонных колец, паводок, может доставить вам много неприятных сюрпризов.
Срок службы
Абиссинский колодец дает воду да тех пор, пока горизонта остается водоносным. 30…40 лет – вообще не проблема для скважины, а некоторые колодцы в Эфиопии дают воду со времен уже упоминавшейся мной военной абиссинской операции.
Никаких разрешений
Закон «О недрах» пока еще разрешает бурение скважин на воду до первого водоносного пласта без каких-либо согласований и налогов. Единственное условие – скважина должна располагаться на участке ее создателя и пользователя.
В других странах запрета на создание абиссинских колодец тоже нет, но законами может быть предусмотрен налог за использование природных ресурсов. Если вы живете не в России, рекомендуем проконсультироваться с юристом.
Недостатки абиссинских колодцев
Высокие требования к водоносному горизонту
Абиссинский колодец хорошо работает только в водоносном горизонте из крупного песка либо в коренной породе. Так называемый плывун (насыщенный водой, легко разжижающийся в месте при механическом воздействии грунт) делает эксплуатацию абиссинской скважины практически невозможной.
Ограничение по глубине
Самовсасывающие насосы обычно работают на скважинах глубиной не больше 7, редко 10 метров. Если водоносный горизонт находится на большей глубине, необходимо использовать погружной насос.
Заиливание
Недостаточно интенсивное использование скважины приводит к ее заиливанию. Заиливание можно устранить при помощи желонки или другим способом. Подробнее об очистке скважин.
Варианты сооружения
Шнековая установка
Чтобы работа шла, как по маслу, нужно выбрать способ монтажа. Их 3.
- Способ № 1 «Забивание штангой». Роль штанги играет прут из металла. Им наносятся удары по наконечнику.
- Способ № 2 «Забивание бабкой». Роль «бабки» исполняет тяжёлый груз с отверстием внутри. Им наносятся удары по обжимной муфте, которая фиксируется клиньями на трубе.
- Способ № 3 «Шнековое бурение». Оптимальный вариант. Используется компактная буровая установка.
Если предпочли третьему варианту первый или второй способ, следует крайне аккуратно забивать иглу, поскольку она может напороться на камень и разрушиться.
Конструктивная специфика скважины иглы
Особенностью конструкции является то, что водонапорная труба имеет небольшой диаметр и является одновременно обсадной и эксплуатационной.
Типовая схема устройства
Забойная скважина состоит:
Типовая схема устройства.
- из насоса (располагается на поверхности);
- из ствола;
- из фильтра;
- из наконечника (находится в воде).
Для устройства скважины можно детали сделать самостоятельно или заказать их изготовление. Понадобятся:
- стальные бесшовные трубы с толстыми стенками, толщина ствола не оказывает влияния на приток воды, но конструкцию большого диаметра труднее забивать;
- наконечник длиной 10 см.
Наконечник – это металлическая игла абиссинского колодца, пробивающая почву. Его диаметр в самой широкой части должен быть на 2-3 см больше наружного диаметра ствола и фильтра, это необходимо для уменьшения их трения о грунт. Наконечник может иметь форму конуса или пирамиды. Его вытачивают из стали на токарном станке. Сварные конструкции не используют – они не выдержат нагрузки.
Особенности изготовления ствола
Ствол скважины состоит из металлических труб длиной 1,2-1,5 м и одного отрезка длиной 1 м, который полностью уйдет в водоносный слой, на его конце находится наконечник. Лучший вариант – бесшовные стальные водогазопроводные изделия с наружным диаметром 25-40 мм. На их концах делают по 7 витков резьбы, она должна быть качественной, чтобы выдержать забивку ствола.
Способы обустройства скважины:
- забивание штангой – небольшим металлическим прутом;
- кувалдой или бабкой;
- шнековое бурение.
Особенности изготовления ствола.
При забивании труб лучше пользоваться бабкой, т.к. ее поверхность позволяет центрировать удар и избежать перекосов. Ствол колодца делают в такой последовательности:
- Снимают 20-30 см дерна и бурят скважину диаметром 15-20 см на глубину 1 м или роют шахту той же глубины сечением 0,7х0,7 м.
- Над скважиной устанавливают треногу без настила, т.к. длина забиваемых фрагментов небольшая, и крепят над ней груз весом 25-30 кг (бабку).
- В центре скважины ставят трубу с фильтром, обеспечив ее устойчивость, и вбивают ударами падающей бабки.
- Ствол наращивают, прикручивая отрезки резьбовой муфтой. Для прочности соединения в резьбу укладывают сантехническую паклю.
Если фрагмент вбивается с трудом, в него заливают воду и останавливают работу примерно на 1 час, пока она не впитается в землю. Но, если почва слишком твердая, применяют предварительное бурение скважины и опускают ствол в нее. Метод уменьшает опасность деформирования соединений.
Убедиться, что игла достигла водоносного слоя, можно такими способами:
- в ствол опускают небольшую трубку, при соприкосновении ее с водой будет слышен хлопок;
- подливают в ствол воду, она будет уходить быстро, если игла находится в жидкости.
Усовершенствование допотопного фильтра
При качественном процеживании не будет происходить забивания скважины в любых типах грунтов, даже в глине, она прослужит дольше с высокой производительностью. Хороший фильтр должен быть максимально пористым. Его можно сделать своими руками, взяв за основу оцинкованную трубу длиной 60 см, толщиной 3 мм и внутренним диаметром 25 мм. На каждой стороне сверлят отверстия диаметром 1-1,5 см с шагом 3-4 см. Всего необходимо 40-60 отверстий.
Чтобы улучшить качество воды, устройство совершенствуют:
Дополнительный фильтр.
- Участок с отверстиями обматывают нержавеющей проволокой диаметром 1,5 мм, делая расстояние между витками 4 мм.
- Сверху плотно покрывают слоем нержавеющей сетки галунного плетения, которая не пропускает мелкие частицы песка и глины. Прикрепляют ее хомутами или приваривают припоем без добавления свинца.
Модернизация увеличивает срок службы системы в 2-3 раза.
